XCMG XE150D hydraulic excavator 十六





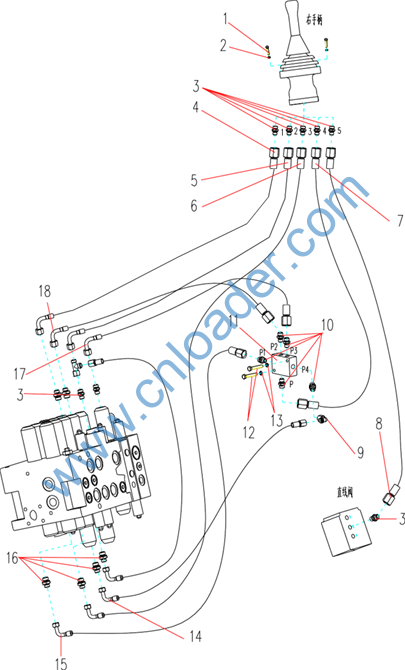

先导液压管路 Pilot Hydraulic Piping










先导液压管路 Pilot Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

805103606

螺钉

Screw

4

2

805300030

垫圈

Washer

4

3

803172161

接头

Adapter

6

4

803172082

软管总成

Hose Assy

1

5

803172642

软管总成

Hose Assy

1

6

803172673

软管总成

Hose Assy

1

7

803172002

软管总成

Hose Assy

1

8

803172747

软管总成

Hose Assy

1

9

803163572

接头

Adapter

1

10

803163582

接头

Adapter

5

11

803172497

动臂分流块

Arm Diffluence

1

12

805000137

螺栓

Bolt

2

13

805300010

垫圈

Washer

2

14

803172467

软管总成

Hose Assy

1

15

803172555

软管总成

Hose Assy

1

16

803172160

接头

Adapter

7

17

803172088

软管总成

Hose Assy

1

18

803172489

软管总成

Hose Assy

1

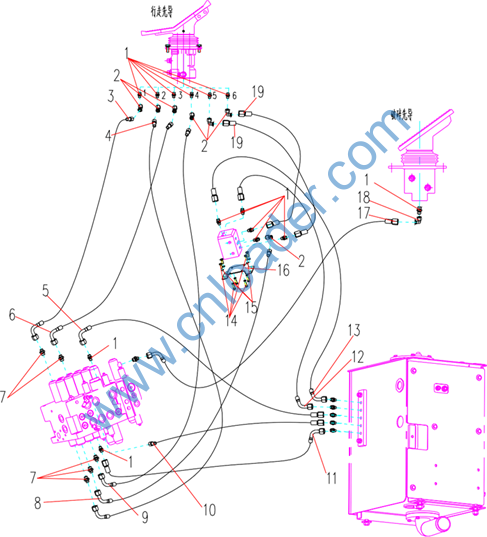

先导液压管路 Pilot Hydraulic Piping














先导液压管路 Pilot Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

803172161

接头

Adapter

14

2

803163572

接头

Adapter

6

3

803173006

软管总成

Hose Assy

1

4

803172566

软管总成

Hose Assy

1

5

803172235

软管总成

Hose Assy

1

6

803173113

软管总成

Hose Assy

1

7

803172160

接头

Adapter

5

8

819908661

软管总成

Hose Assy

1

9

803173066

软管总成

Hose Assy

1

10

803172595

软管总成

Hose Assy

1

11

803172493

软管总成

Hose Assy

1

12

803172599

软管总成

Hose Assy

1

13

803172600

软管总成

Hose Assy

1

14

805005934

螺栓

Bolt

8

15

805300010

垫圈

Washer

8

16

310500231

支架

Bracket

1

17

803173145

软管总成

Hose Assy

1

18

803166487

接头

Adapter

1

19

803172001

软管总成

Hose Assy

2

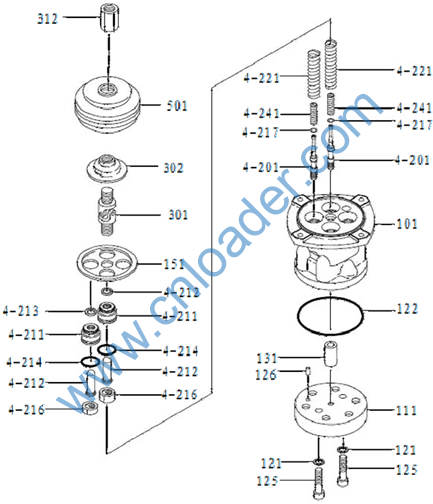

左先导阀 Left Pilot Valve
