零部件图册
第1章 SRSC45C30集装箱正面吊运起重机主体
SRSC45C30集装箱正面吊运起重机主体
SRSC45C30集装箱正面吊运起重机主体 零部件图册

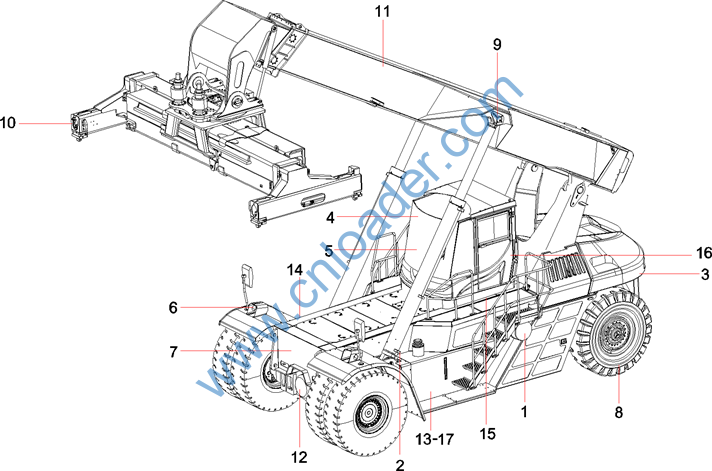

SRSC45C30集装箱正面吊运起重机主体
SRSC45C30集装箱正面吊运起重机主体 零部件图册
|
序 号 |
代码 |
名称 |
数 量 |
|
1 |
12451692 |
动力系统 |
1 |
|
2 |
12602674 |
液压系统 |
1 |
|
3 |
12450788 |
车架总成 |
1 |
|
4 |
12370923 |
JMSC01正面吊驾驶室分总成 JMSC01 |
1 |
|
5 |
10422631 |
操纵台总成 |
1 |
|
6 |
10259957 |
电气系统 |
1 |
|
7 |
10117173 |
铭牌总成 |
1 |
|
8 |
10424819 |
转向桥 |
1 |
|
9 |
12617059 |
润滑系统 |
1 |
|
11 |
10419481 |
臂架总成 |
1 |
|
12 |
10365032 |
行驶系统 |
1 |
|
13 |
10945117 |
工作油箱总成 |
1 |
|
14 |
10945119 |
燃油箱总成 |
1 |
|
15 |
10679877 |
驾驶室移动机构 |
1 |
|
16 |
12483371 |
空调系统 |
1 |
|
17 |
10557614 |
灭火系统 |
1 |
零部件图册
零部件图册
第2章

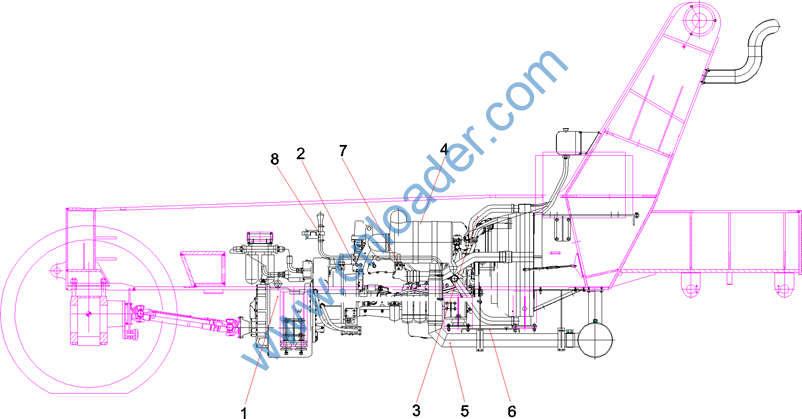

动力系统
动力系统
SRSC45C30集装箱正面吊运起重机主体 零部件图册
|
序 号 |
代码 |
名称 |
数 量 |
|
1 |
12447080 |
发动机变速箱总成 |
1 |
|
2 |
12447083 |
燃油总成 |
1 |
|
3 |
12450274 |
散热总成 |
1 |
|
4 |
12450272 |
进气总成 |
1 |
|
5 |
12450273 |
排气总成 |
1 |
|
6 |
12578449 |
导风总成 |
1 |
|
7 |
60014677 |
管夹体 |
3 |
|
8 |
60014672 |
管夹体 |
1 |
|

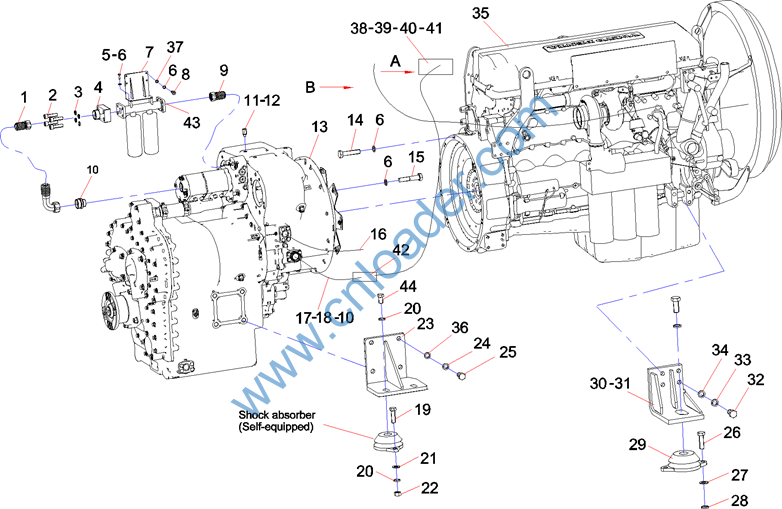

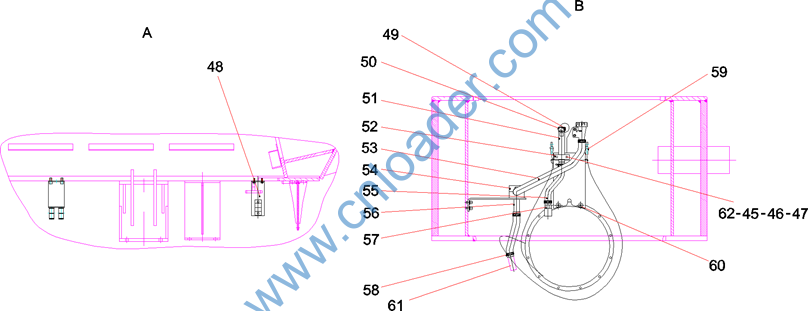

序 号 |
代码 |
名称 |
数 量 |
|
1 |
B230103003567 |
胶管 |
1 |
|
2 |
A229900005971 |
螺栓 10.9级 镀锌 |
8 |
|
3 |
A210401000003 |
垫圈14GB93 |
8 |
|
4 |
A820205001462 |
出油管接头 |
2 |
|
5 |
A829900001449 |
螺栓 |
4 |
|
6 |
A210401000001 |
垫圈10GB93 |
24 |
|
7 |
A810102060047 |
滤油器支架 |
1 |
|
8 |
A210204000161 |
螺钉M10×25GB70.1 |
4 |
|
9 |
21027073 |
胶管/SY1102 |
1 |
|
10 |
B210780000671 |
管接头GE35L15/16UNOMDCF |
4 |
|
11 |
A210434000006 |
垫圈12JB982 |
1 |
|
12 |
A820205001862 |
压力传感器接头 |
1 |
|
13 |
B220801000002 |
变速箱15.5HR36432-30 |
1 |
|
14 |
A210111000120 |
螺栓 |
12 |
|
15 |
A210113000266 |
螺栓M10×1.25×50GB5785 10.9级 |
8 |
|
16 |
60013088 |
胶管2SN32-DKOL-DKOL90-3500Q/SY1102 |
1 |
|
17 |
60032045 |
胶管Q/SY1102 |
1 |
|
18 |
A210434000015 |
垫圈 |
2 |
|
19 |
A210110000058 |
螺栓M18×60GB5783 |
12 |
|
20 |
A210401000005 |
垫圈 |
12 |
|
21 |
A210402000044 |
垫圈18GB97.3 |
12 |
|
22 |
A210307000004 |
螺母M18GB6170 |
12 |
|
序 号 |
代码 |
名称 |
数 量 |
|
23 |
12323830 |
变速箱支架 |
2 |
|
24 |
A210401000006 |
垫圈20GB93 |
8 |
|
25 |
A829900001453 |
螺栓 |
8 |
|
26 |
A210111000224 |
螺栓M22×50GB5783 10.9级 |
2 |
|
27 |
A210401000007 |
垫圈22GB93 |
6 |
|
28 |
A820102010510 |
垫圈 |
6 |
|
29 |
60100352 |
减震器 刚度2500 |
2 |
|
30 |
12451629 |
发动机右支架 |
1 |
|
31 |
12451611 |
发动机左支架 |
1 |
|
32 |
A210111000243 |
螺栓M16×50GB5783 |
8 |
|
33 |
A210401000004 |
垫圈16GB93 |
8 |
|
34 |
A210405000003 |
垫圈16GB97.1 |
8 |
|
35 |
60127067 |
发动机TAD1340VE 256kW Stage2 VOLVO |
1 |
|
36 |
A210405000008 |
垫圈20GB97.1 |
8 |
|
37 |
A210405000011 |
垫圈10GB97.1 |
4 |
|
38 |
11055423 |
变矩器油管管夹支座 |
1 |
|
39 |
A210204000020 |
螺钉M12×25GB70.1 |
8 |
|
40 |
A210401000002 |
垫圈12GB93 |
8 |
|
41 |
A210405000001 |
垫圈12GB97.1 |
8 |
|
42 |
10223499 |
变矩器油管管夹支座 |
1 |
|
43 |
B210780000030 |
管接头 |
2 |
|
44 |
A210111000221 |
螺栓 |
4 |
