XCMG XE150D hydraulic excavator 十二

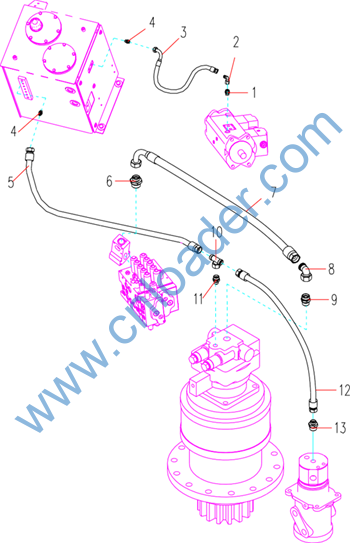

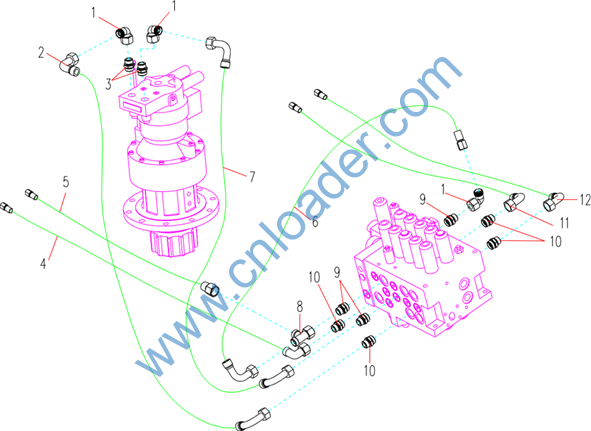

上车液压管路

Upper Hydraulic Piping














上车液压管路 Upper Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

803172173

接头

Adapter

1

2

803109651

接头

Adapter

1

3

803172444

软管总成

Hose Assy

1

4

803173448

接头

Adapter

2

5

803172023

软管总成

Hose Assy

1

6

803164584

接头

Adapter

1

7

803172474

软管总成

Hose Assy

1

8

803166490

接头

Adapter

1

9

803172165

接头

Adapter

1

10

803166562

接头

Adapter

1

11

819908926

接头

Adapter

1

12

803172483

软管总成

Hose Assy

1

13

803164850

接头

Adapter

2

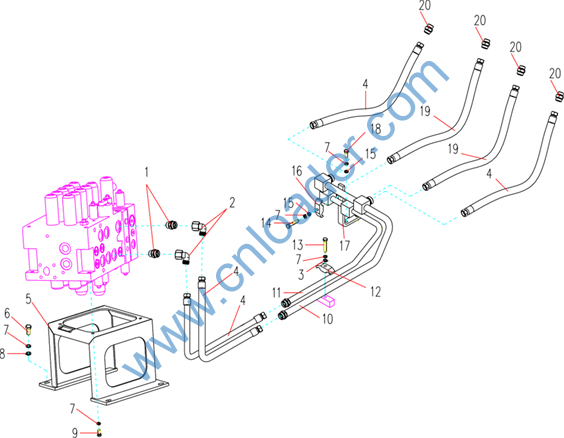

上车液压管路

Upper Hydraulic Piping
















上车液压管路 Upper Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

803172299

接头

Adapter

2

2

803166489

接头

Adapter

2

3

805300020

垫圈

Washer

1

4

803172013

软管总成

Hose Assy

4

5

310500336

主阀支架

Valve Bracket

1

6

805004627

螺栓

Bolt

4

7

805300018

垫圈

Washer

12

8

805302490

垫圈

Washer

4

9

805004652

螺栓

Bolt

4

10

310500850

动臂钢管 III

Boom Pipe III

1

11

310500849

动臂钢管 IV

Boom Pipe IV

1

12

310500348

管夹

Pipe Clip

1

13

860111090

螺栓

Bolt

1

14

805001941

螺栓

Bolt

1

15

805300113

垫圈

Washer

3

16

310500334

管夹

Pipe Clip

1

17

310500333

弯板

Bent Plate

1

18

805004627

螺栓

Bolt

2

19

803172479

软管总成

Hose Assy

2

20

803172510

接头

Adapter

4







上车液压管路

Upper Hydraulic Piping
