XCMG XE150D hydraulic excavator 十一

上车液压管路 Upper Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

805200049

螺母

Nut

1

2

803166489

接头

Adapter

2

3

803172006

软管总成

Hose Assy

1

4

803172022

软管总成

Hose Assy

1

5

310500043

螺栓

Bolt

1

6

805300018

垫圈

Washer

1

7

310600522

压板

Plate

1

8

310600523

管夹

Pipe Clip

1

9

310600524

管夹

Pipe Clip

1

10

803166507

接头

Adapter

2

11

803163606

测试接头

Test Joint

2

12

803172161

接头

Adapter

2

13

803166487

接头

Adapter

2

14

803172299

接头

Adapter

2







上车液压管路

Upper Hydraulic Piping

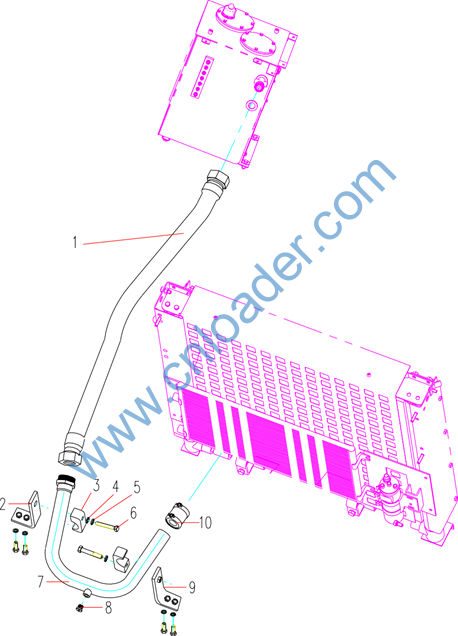

上车液压管路 Upper Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

803172015

软管总成

Hose Assy

1

2

310500349

支架

Bracket

1

3

310500346

管夹

Pipe Clip

2

4

805300020

垫圈

Washer

2

5

805300018

垫圈

Washer

2

6

805000081

螺栓

Bolt

2

7

310500977

钢管

Pipe

1

8

803172170

堵头

Plug

1

9

310500351

支架

Bracket

1

10

803172507

接头

Adapter

1







上车液压管路

Upper Hydraulic Piping

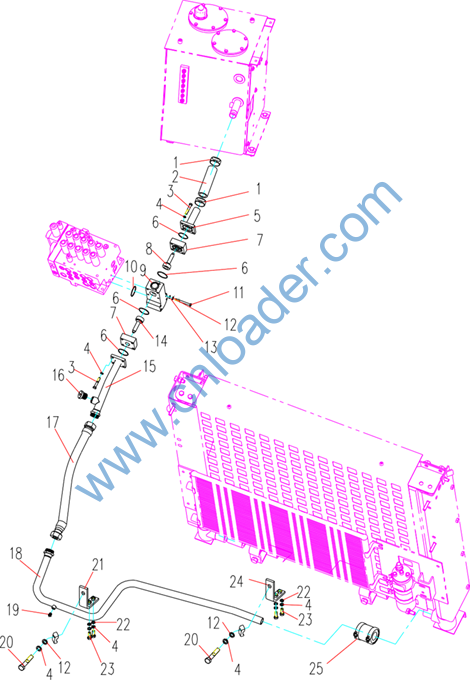

上车液压管路 Upper Hydraulic Piping





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y

1

801905604

T 型卡箍

T-Clamp

4

2

803171980

胶管

Hose

1

3

805004678

螺栓

Bolt

8

4

805300018

垫圈

Washer

10

5

310500341

回油钢管

Pipe

1

6

801373831

O 型圈

O-Ring

4

7

310500343

法兰

Flange

2

8

803172062

单向阀

Valve

1

9

310500848

回油块

Block

1

10

801100138

O 型圈

O-Ring

1

11

805004670

螺栓

Bolt

4

12

805300014

垫圈

Washer

6

13

805302497

垫圈

Washer

4

14

803172061

单向阀

Valve

1

15

310500340

回油钢管

Pipe

1

16

803173992

堵头

Plug

1

17

803172016

软管总成

Hose Assy

1

18

310500583

回油钢管

Plug

1

19

803172170

堵头

Plug

1

20

805004678

螺栓

Bolt

2

21

310500354

支架

Bracket

1

22

805300020

垫圈

Washer

4

23

805001970

螺栓

Bolt

4

24

310500005

支架

Bracket

1

25

803172506

接头

Adapter

1
