XE150D HYDRAULIC EXCAVATOR 三

机棚总成 Protector





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500273

左侧门

Door

1



2

819908620

导向块

Limit Block

1

3

805300029

垫圈 6

Washer

4

4

805300030

垫圈 6

Washer

4

5

805002022

螺栓 M6×18

Bolt

4

6

805000043

螺栓 M10×30

Bolt

4

7

805300014

垫圈 10

Washer

4

8

805300102

垫圈 10

Washer

4

9

310500309

限位块安装板

Fixing Plant

1

10

819908621

导向座

Limit Block

1

11

310500318

门锁挡

Lock Block

1

12

310500274

海绵

Sponge

1

13

801905669

防碰球

Defend Ball

1

14

819908883

开口销 2×15

Split Pin

1

15

310500317

风钩

Catch

1

16

805300069

垫圈 8

Washer

1

17

805300113

垫圈 12

Washer

4

18

805300018

垫圈 12

Washer

4

19

805000719

螺栓 M12×25

Bolt

4







机棚总成 Protector

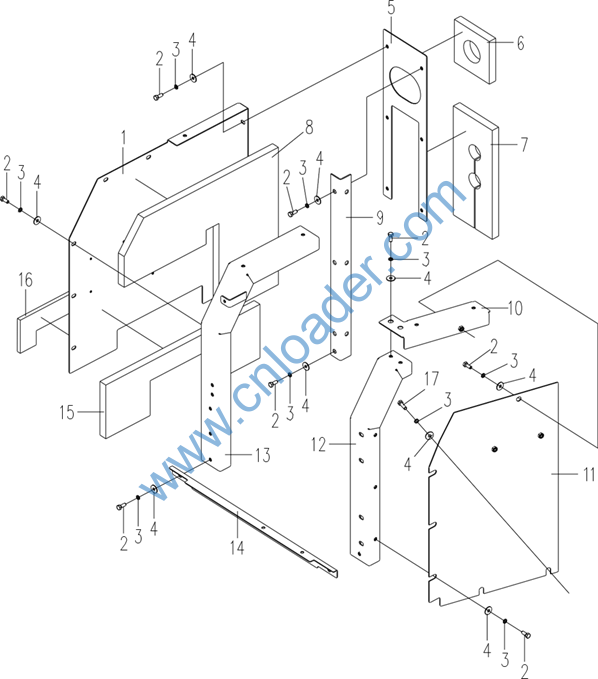

机棚总成 Protector





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500287

左前封板

Cover

1



2

805000727

螺栓 M10×25

Bolt

21

3

805300014

垫圈 10

Washer

23

4

805300102

垫圈 10

Washer

23

5

310500291

侧封板

Cover

1

6

310500292

海绵

Sponge

1

7

310500293

海绵

Sponge

1

8

310500290

海绵

Sponge

1

9

310500306

角钢

Angle iron

1

10

310500284

连接板

Link

1

11

310500625

左后封板

Cover

1

12

310500286

左后框架

Frame

1

13

310500278

左前框架

Frame

1

14

310500307

加强板

Reinforce plate

1

15

310500289

海绵

Sponge

1

16

310500288

海绵

Sponge

1

17

805000062

螺栓 M10×35

Bolt

2







机棚总成 Protector

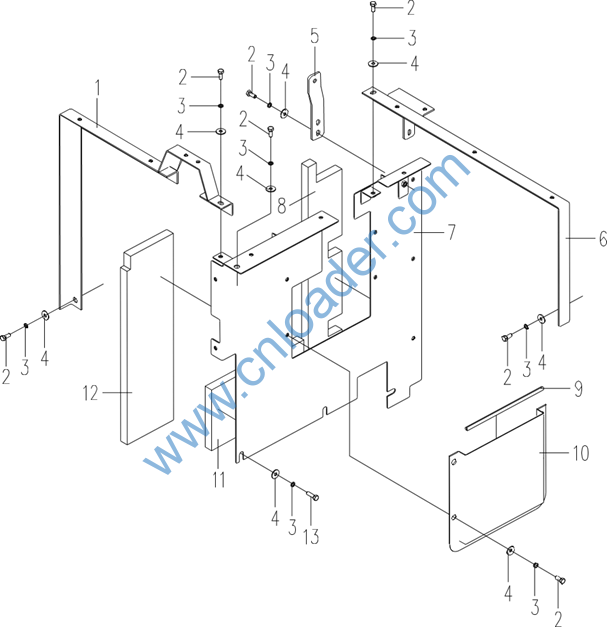

机棚总成 Protector





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500283

后框架

Frame

1



2

805000727

螺栓 M10×25

Bolt

12

3

805300014

垫圈 10

Washer

14

4

805300102

垫圈 10

Washer

14

5

310500304

机罩支撑安装板

Plant

1

6

310500295

前框架

Frame

1

7

310500571

中封板

Cover

1

8

310500297

海绵

Sponge

1

9

801906291

密封条 L=0.33

Seal

1

10

310501038

左中封板

Cover

1

11

310500298

海绵

Sponge

1

12

310500299

海绵

Sponge

1

13

805000062

螺栓 M10×35

Bolt

2
