XE150D HYDRAULIC EXCAVATOR



回转平台总成 Frame





序号

ITEM





零件代号

Part No







零件名







PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500205

护套(一)

Rubber Bushing

1



2

310500215

护套(二)

Rubber Bushing

2

3

310500219

护套(三)

Rubber Bushing

3

4

310500210

护套(六)

Rubber Bushing

3

5

310500221

护套()

Rubber Bushing

2

6

310500209

护套(五)

Rubber Bushing

1

7

310500220

护套(四)

Rubber Bushing

1

8

310500214

防尘罩

Cover Boot

1

9

805004804

螺栓 M12×30

Bolt

2

10

805300018

垫圈 12

Washer

2

11

310500213

拨叉

Stopper

1

12

805000727

螺栓 M10×25

Bolt

2

13

805300014

垫圈 10

Washer

2

14

310500206

盖板

Cover

1

15

310500207

密封垫

Rubber Washing

1

16

310500121

回转平台

Main Frame

1









回转平台总成

Frame

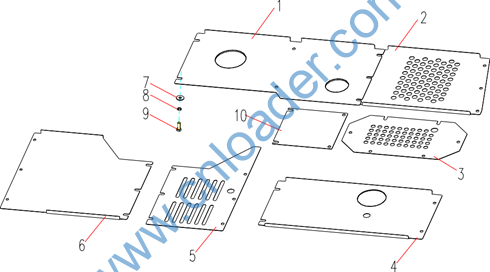

回转平台总成 Frame





序号

ITEM





零件代号

Part No







零件名







PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500216

右前封板

Cover

1



2

310500217

右后封板

Cover

1

3

310500218

中封板

Cover

1

4

310500208

左后封板

Cover

1

5

310500211

左中封板

Cover

1

6

310500212

左前封板

Cover

1

7

805300102

大垫圈 10

Washer

32

8

805300014

垫圈 10

Washer

32

9

805000043

螺栓 M10×30

Bolt

32

10

310500222

小中封板

Cover

1









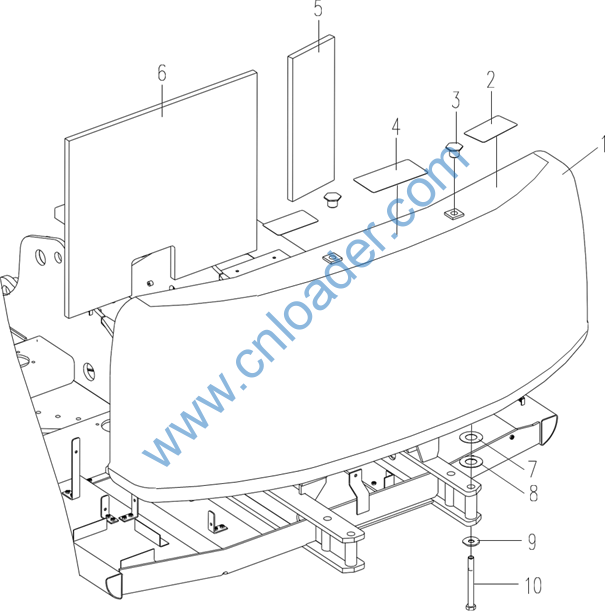

配重安装 Counter Weight Support


















配重安装 Counter Weight Support





序号

ITEM





零件代号

Part No







零件名





PART NAME



数量 Q’T Y



服务代码 S.C



适用机号 SERIAL NO

互换性 IA

替换零件

REPLACEABLE PART

零件代号

Part No

数量

QTY

1

310500031

配重体

Counter Weight

1



2

310500033

防滑纸

Anti-Skid Tape

2

3

310600618

螺堵

Caulking

2

4

310500035

防滑纸

Anti-Skid Tape

1

5

310500032

海绵

Sponge

1

6

310500036

海绵

Sponge

1

7

310600632

调整垫片

Ajust Washer

4

8

310600631

调整垫片

Ajust Washer

4

9

310500617

垫圈

Washer

4

10

805041889

螺栓 M27×240

Bolt

4
