Crawler crane SANY SVE


序号

代码

名称

数量

备注

1

A210342000003

螺塞

2



2

21015977

2



3

21001812

浮封环

4



4

21000080

O形圈

4



5

10113040

支重轮

1



6

21015212

1



7

21015211

轴套

2



8

21000072

O形圈109.6×5.7JISB2401 N70

2



9

21015209

支重轮座

2





























10113039 支重轮总成    2-9

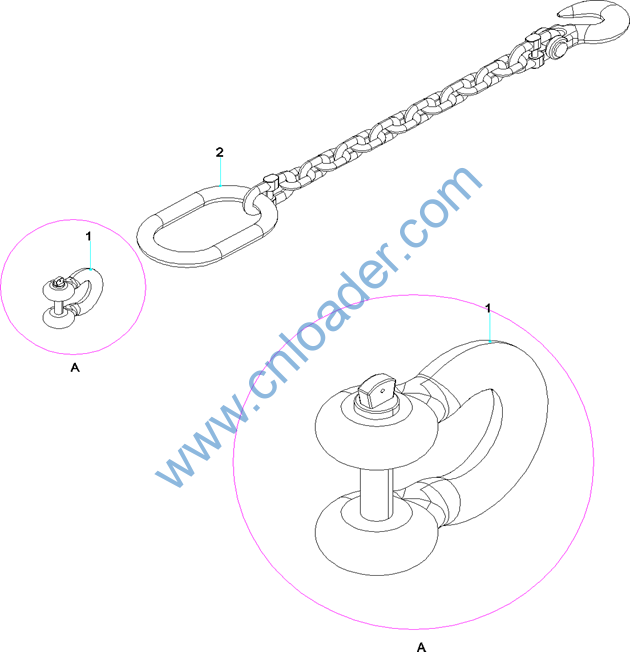

21015045 履带板吊链    2-10




序号

代码

名称

数量

备注

1

A219900000141

卸扣

1



2

21016294

单腿链条成套索具LS1-10

1









21015045 履带板吊链    2-11

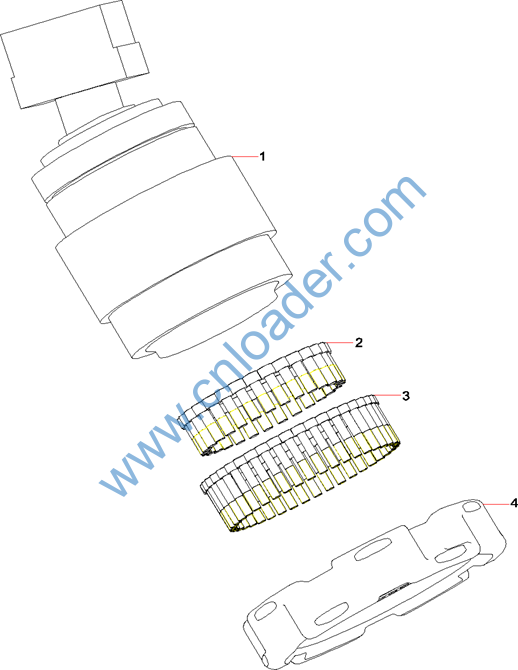

10134666 驱动装置    2-12




序号

代码

名称

数量

备注

1

B220800000427

减速机总成

1



2

21025471

螺钉

29



3

A229900009065

螺钉(GB70.1) 10.9级

42



4

21027803

驱动轮Q200.2(a).1-5

1









10134666 驱动装置    2-13

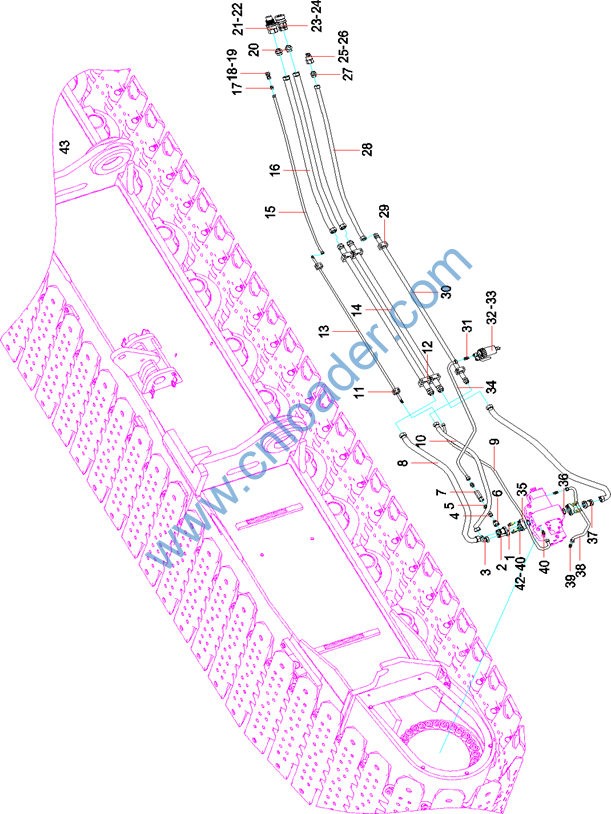

13961399 左履带架液压 (1/2)    2-14



序号    代码    名称    数量    备注

1    21028594    螺钉(GB70.1) 10.9级    8

3    B210780000028    直角组合接头    1

5    B210780000180    管接头    2

7    60115171    溢流阀    1

9    B230103003183    胶管    1

11    21026701    单联管夹    2

13    12145474    钢管总成    1

15    B230103001755    胶管    1

17    B210780000733    端直通接头    1

19    60007741    防尘帽Cap-FIRG-F-1/4    1

21    A229900006322    快速接头    1

23    A229900006321    快速接头    1

25    60100268    快速接头    1

27    B210780000421    管接头    1

29    21016829    单联管夹    2

31    B210780000232    端直通接头    1

32    60115199    储油壶    1



13961399 左履带架液压 (1/2)    2-15













13961399 左履带架液压 (2/2)    2-16




序号

代码

名称

数量

备注

33

A210204000147

螺钉 M8×20GB70.1

4



34

B230103004055

胶管

1



35

B210780000693

对开法兰

4



36

B230101002071

O形圈37.69×3.53AS568-222 氟橡胶

2



37

21002922

法兰接头

2



38

B230103000611

胶管1SN08-DKOL-DKOL90-1150Q/SY1102

1



39

B210780001286

端直通接头

1



40

B210780000036

端直通接头

2



42

A210204000454

螺钉M14×45GB70.1 10.9级

2



43

11727977

管夹总成Ⅰ

1



13961399 左履带架液压 (2/2)    2-17

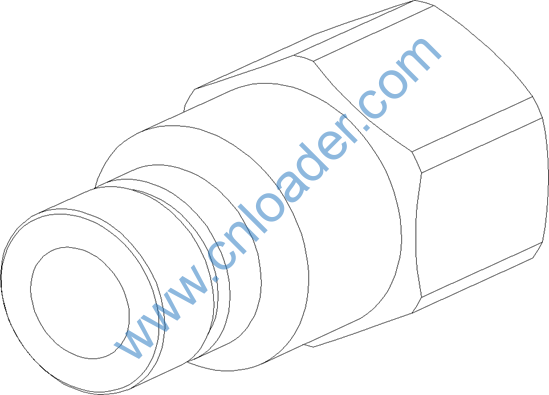

A229900006322 快速接头    2-18




2-19

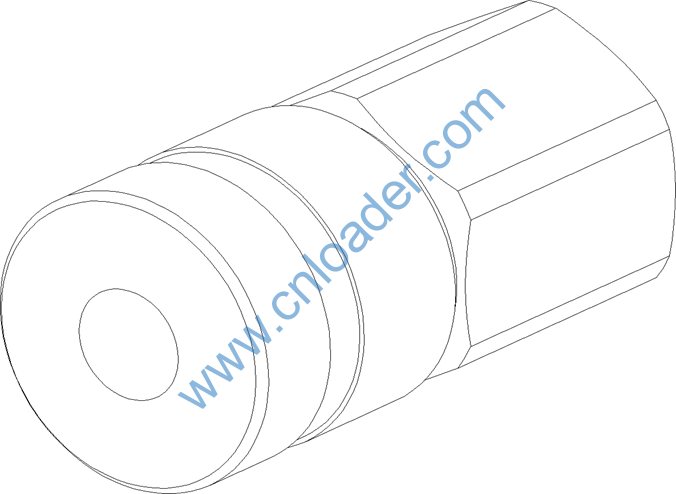

A229900006321 快速接头    2-20







2-21

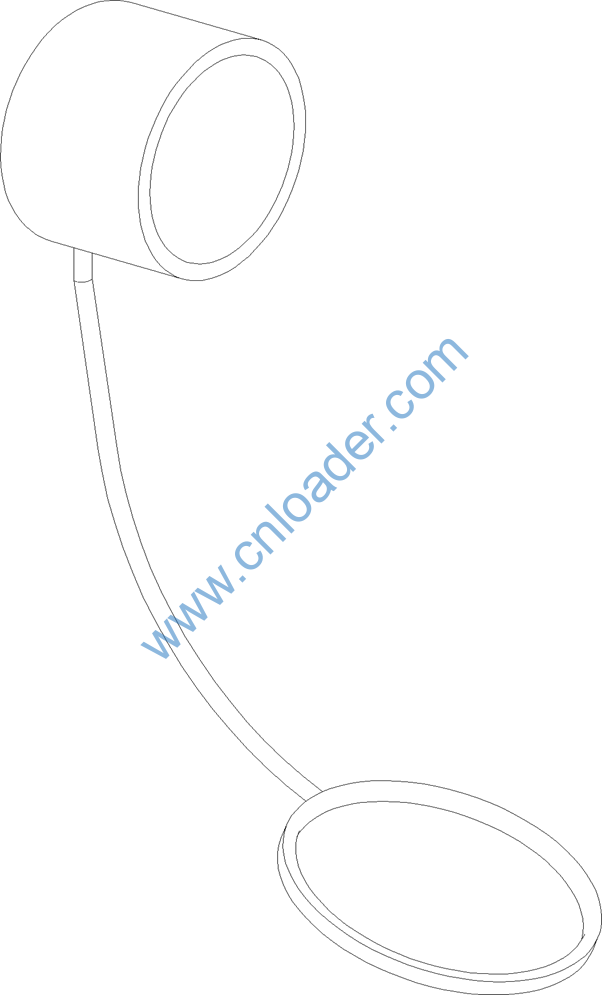

A290000002763 防尘帽    2-22

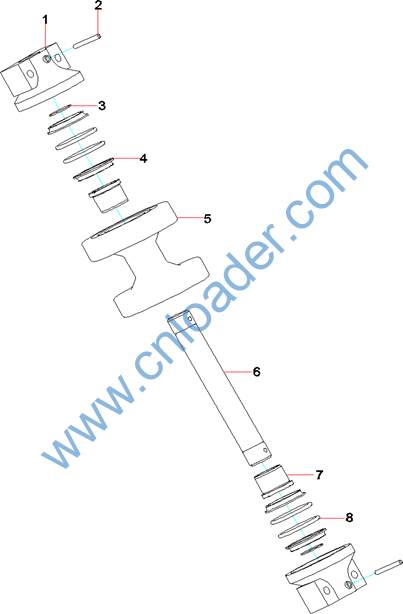

21015202 托轮总成    2-24




序号

代码

名称

数量

备注

1

21015203

托轮座

2



2

21020992

2



3

B230101000366

O形圈 59.4×3.1JISB2401

2



4

21001811

浮封环

4



5

21015204

托轮

1



6

21015206

1



7

21015205

轴套

2



8

21000070

O形圈

4

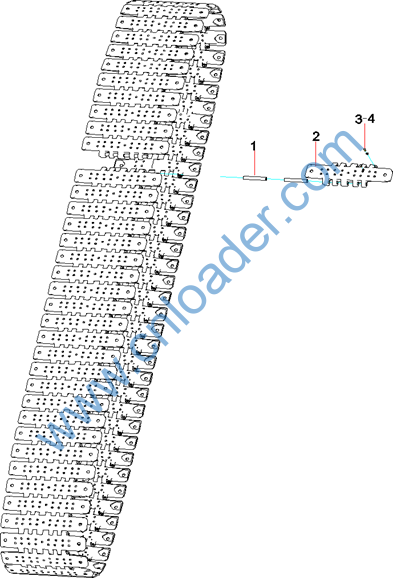

12145342 履带组件    2-26




序号

代码

名称

数量

备注

1

10082813

联结销Ⅰ

14



2

11462049

履带板

74



3

A210314000004

螺母M16GB6184

74



4

A210111000212

螺栓M16×35GB5783 10.9级

74
