Crawler crane SANY A

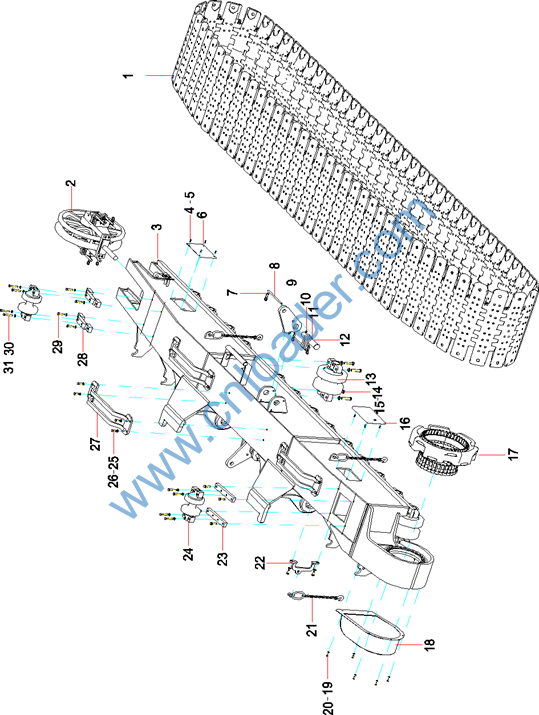

12147072 右履带架总成    3-2



1    12145342    履带组件    1

3    12143041    右履带架    1

5    A210405000007    垫圈    8

7    21011762    别针销    12

9    12145728    板    2

11    12145733    板    16

13    10113039    支重轮总成    14

15    A210110000309    螺栓M27×130GB5782 10.9级    56

17    10134666    驱动装置    1

19    A210405000001    垫圈12GB97.1-02GB/T 97.1    5

21    21015045    履带板吊链    4

23    12145724    板    2

25    A210406000014    垫圈20GB97.1 300HV    30

27    12145522    托架    3

29    A210110000202    螺栓M20×80GB5782 10.9级    8

31    13961400    右履带架液压    1

12147072 右履带架总成    3-3

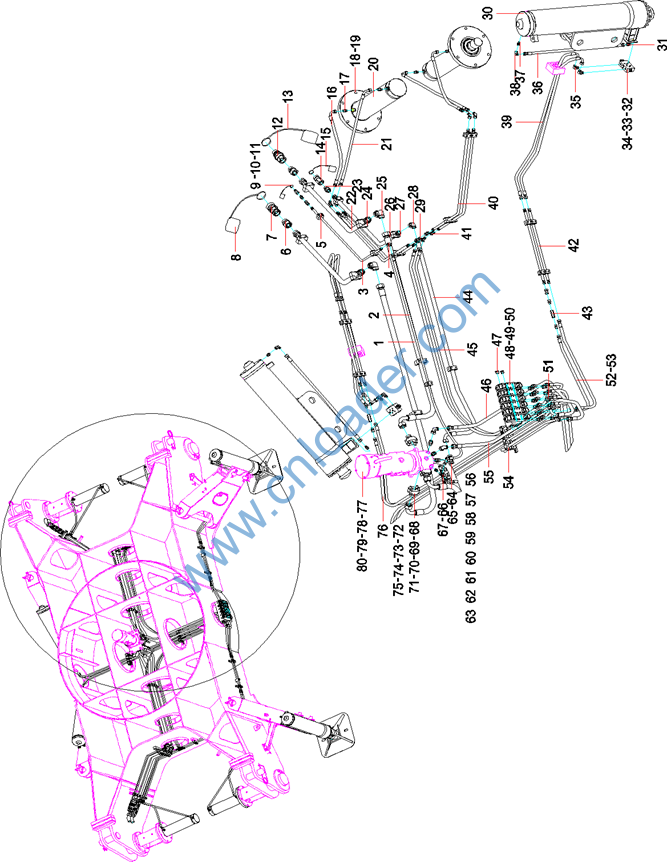

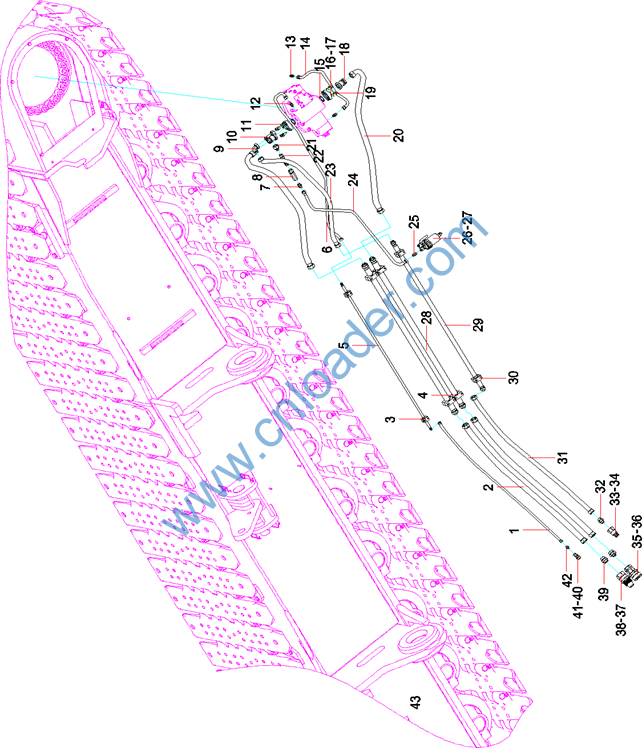

13961400 右履带架液压 (1/2)    3-4



1    B230103001755    胶管    1

3    21026701    单联管夹    2

5    12145474    钢管总成    1

7    B210780000180    管接头    2

9    B210780000028    直角组合接头    1

11    B210780000036    端直通接头    2

13    B230103000611    胶管1SN08-DKOL-DKOL90-1150Q/SY1102    1

15    B210780000693    对开法兰    4

17    A210204000454    螺钉M14×45GB70.1 10.9级    2

19    21028594    螺钉(GB70.1) 10.9级    8

21    B210780001051    对接式变径接头    1

23    B230103005472    胶管    1

25    B210780000232    端直通接头    1

27    A210204000147    螺钉 M8×20GB70.1    4

29    12145476    钢管总成    1

31    B230103006705    胶管    1

32    B210780000421    管接头    1

13961400 右履带架液压 (1/2)    3-5






13961400 右履带架液压 (2/2)    3-6



1    12142321    钢格板2400×750    2

3    A210110000340    螺栓M8×70GB5782    8

5    A210405000001    垫圈12GB97.1-02GB/T 97.1    8

7    10658884    压板    4

9    10138902    销    4

11    A210401000002    垫圈12GB93    4

13    11380381    板    4

15    21020135    锁销    8

17    12142328    支脚总成    4

19    21028343    油缸支撑销    8

21    21028347    支腿固定板    4

23    A210111000248    螺栓M4×16GB5783    3

25    A210307000014    螺母M4GB6170    3

27    14008112    底座液压    1

29    A210401000004    垫圈16GB93    24

31    21016570    销    4

32    21011762    别针销    4

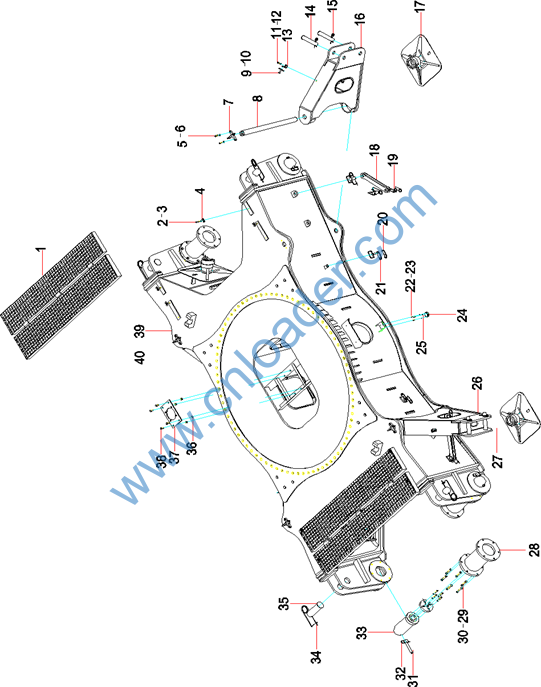

14081492 底座总成 (1/2)    4-3




12142339

动力销总成

4



10209444

别针销

4



10114209

4



A210307000028

螺母

4



12142322

回转接头安装板

1



A210111000212

螺栓M16×35GB5783 10.9级

4



12142326

底座焊接件

1



13938229

底座电气

1




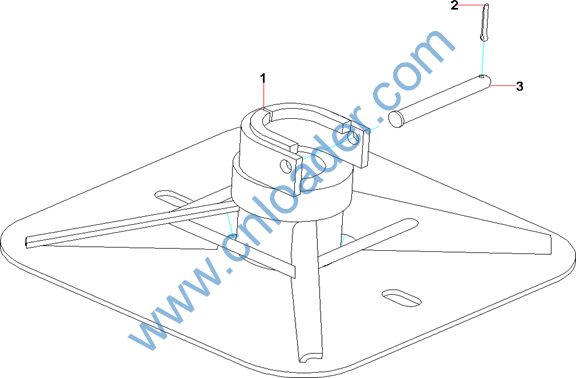

1

12142333

支脚

1



2

A210501000014

销6.3×40GB91

1



3

10446801

1












14008112 底座液压 (1/3)    4-8



1    B230103000697    胶管Q/SY1102    4

3    12145477    钢管总成    2

5    21026701    单联管夹    4

7    A229900006321    快速接头    2

9    B210780000733    端直通接头    2

11    60007744    防尘帽Cap-FIRG-M-1/4    2

13    A290000002764    防尘帽    2

15    60104410    防尘帽    2

17    B210780000180    管接头    20

19    A210405000003    垫圈    24

21    B230103004379    胶管    4

23    21008687    管接头    2

25    B210780001241    直角组合接头    4

27    21016829    单联管夹    4

29    B210780000016    三通组合L型接头    4

31    B210780000232    端直通接头    4

32    B220401000756    平衡阀    4

14008112 底座液压 (1/3)    4-9




14008112 底座液压 (2/3)    4-10



33    A210401000017    垫圈    20

35    A229900002811    端直角可调向接头WEELG1/2-LM18    8

37    B210780000037    端直通接头    4

39    B230103003700    胶管2SN10-DKOL-DKOL90-1200Q/SY1102    8

41    B210780000829    直通组合接头    4

43    60054133    顺序阀A04045112.00    4

45    21030953    胶管2    4

47    B210780001384    螺塞    10

49    A210204000220    螺钉M8×20GB70.1 10.9级    4

51    B210780000141    端直通接头    3

53    B210780000179    端直通接头    8

55    B230103000380    胶管2SN16-DKOL-DKOL90-1500    1

57    B210780000018    三通组合L型接头    1

59    B230103001239    胶管    1

  • 21002951    端直通组合接头EGELG1/2A-LM26    2

63    A210307000040    螺母    24

64    B210780000329    直通组合接头GZLM22    1

14008112 底座液压 (2/3)    4-11




14008112 底座液压 (3/3)    4-12
