SY335C9I2KH hydraulic excavator SANY QFE



零件代码 PART NUMBER

名称 PART NAME

B230101000456

O形圈

O-ring

12809821

左小腔钢管总成

Left locular steel tube

A810201000218

管卡组合

pipe clip combination

A210204000462

螺钉M12×45GB70.1 10.9级

Bolt

12809822

左大腔钢管总成

Left large-lumen steel

A820301013877

U型螺栓

U type bolt

A210307000031

螺母M12GB6170 10级

Nut M12








零件代码 PART NUMBER

名称 PART NAME

A210204000355

螺钉M10×40GB70.1 10.9级

Bolt, socket head

A210405000011

垫圈

Washer

A820101311191

管卡

Clamp, pipe

A810201000219

管卡焊接

Tube clamp weldment








零件代码 PART NUMBER

名称 PART NAME

12109881

黄油管组件

butter pipe assemble

12109905

黄油管组件

butter pipe assemble

12109322

黄油管组件

butter pipe assemble

12109786

黄油管组件

butter pipe assemble

12109664

黄油管组件

butter pipe assemble

A210111000348

螺栓

Bolt

24000633

垫圈8GB97.1 达克锈

Washer

A820101211948

管夹

Pipe Clip

11102369

接头

Fitting

11102367

接头

Fitting

B230103000815

胶管

Hose AS

A820205000858

管接头

Fitting

11102368

接头

Fitting

A820101211945

管夹

Pipe Clip

A210434000007

垫圈

Washer

B229900000379

黄油嘴

Zerk, grease

A210434000005

垫圈

Washer

A820101216692

单管管卡

Clamp

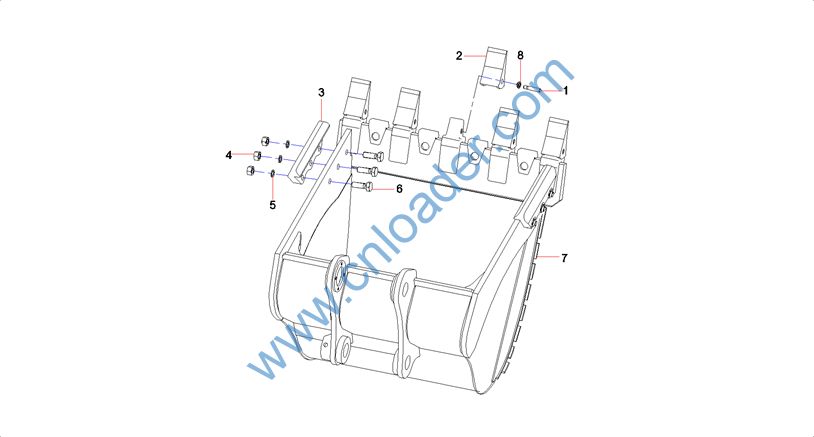

零件代码 PART NUMBER

名称 PART NAME

60116440

销子

Pin

60116437

斗齿

Tooth Top

A820403000889

侧齿

Shroud

A210307000078

螺母

Nut M33GB6170 Grade 10

A210402000048

垫圈

Washer

A210110000424

螺栓

Bolt M33×100GB5782 Grade 10.9

12002289

铲斗体

Bucket

60116439

卡簧

Clip








零件代码 PART NUMBER

名称 PART NAME

60116435

齿座    Base of tooth

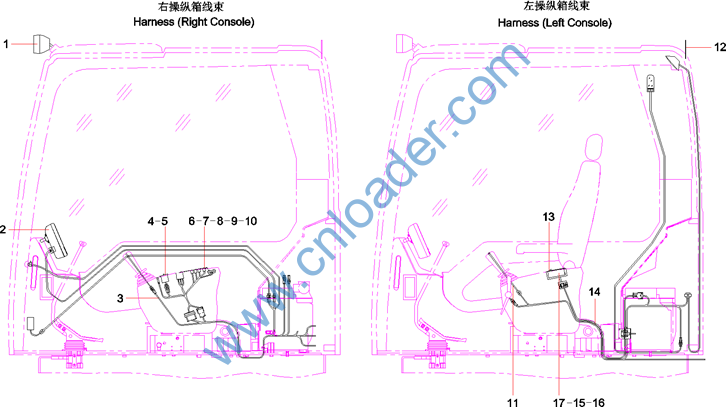

零件代码 PART NUMBER

名称 PART NAME

B241100000391

工作灯70-24-P1 长方

Light, work

变更或见其他配置

三一显示屏

Display, cab

12952363

驾驶室线束

Driver’s Cab Harness

60117463

旋钮开关

Turn-Button Switch

A241200001217

启动开关

Switch, key

60053220

指示灯

Indicator Lamp

60053221

指示灯

Indicator Lamp

11147618

控制开关线束

Control Switch Harness

变更或见其他配置

螺栓

Bolt

变更或见其他配置

螺栓

Bolt

13400087

喇叭开关中转线束

Alarm, travel

60060300

天线延长线

Wire, antenna

60205002

收音机

Radio

A230200000170

线夹

Clamp

A210204000340

螺钉M8×16GB70.1 10.9级

Bolt, socket head

24000633

垫圈8GB97.1 达克锈

Washer

变更或见其他配置

螺钉

Screw








零件代码 PART NUMBER

名称 PART NAME

60012794

电源线

Power Supply Harness

60086354

线束固定夹

Clamp

13331156

车身线束

Vehicle Body Harness

24000513

垫圈12GB93 达克锈

Washer

B241000000022

2芯直流插座

Receptacle, power

A241300000059

熔断器盒

Fuse box-BX2022

60260625

电喇叭

Horn, electrical

60149356

椭圆线夹

Clamp, wire

12757095

动臂灯线束

Work Lamp harness

60114255

工作灯

Light, work

A210111000199

螺栓M12×20GB5783 10.9级

Bolt
