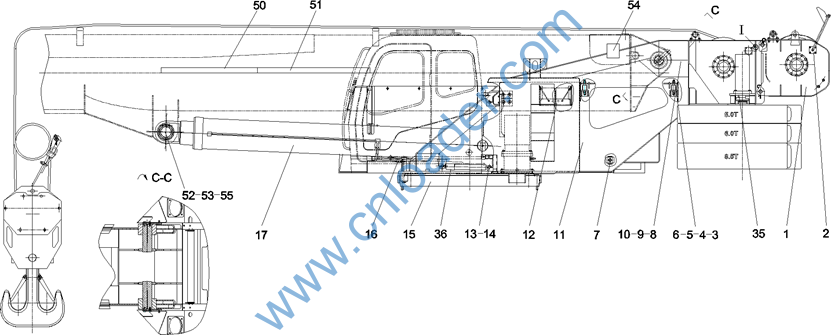

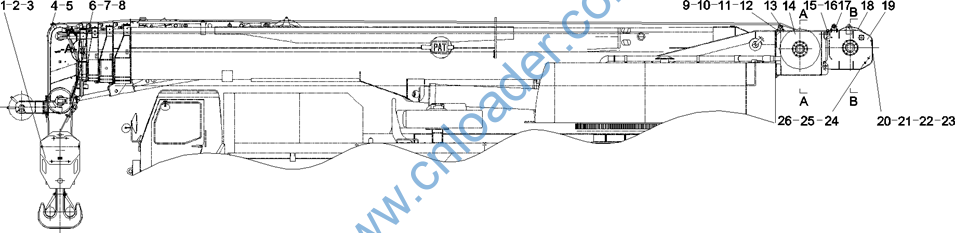

QY100 vehicle crane body SANY HTI










代码

名称

10025338

起升机构

10785932

后视镜总成

10939147

调节螺杆

10939148

调节螺母

A210405000008

垫圈20GB97.1

A210307000005

螺母M20GB6170

A210111000231

螺栓M20×45GB5783

10022571

吊臂铰点轴

10022582

吊臂轴挡板

A210111000229

螺栓M16×45GB5783

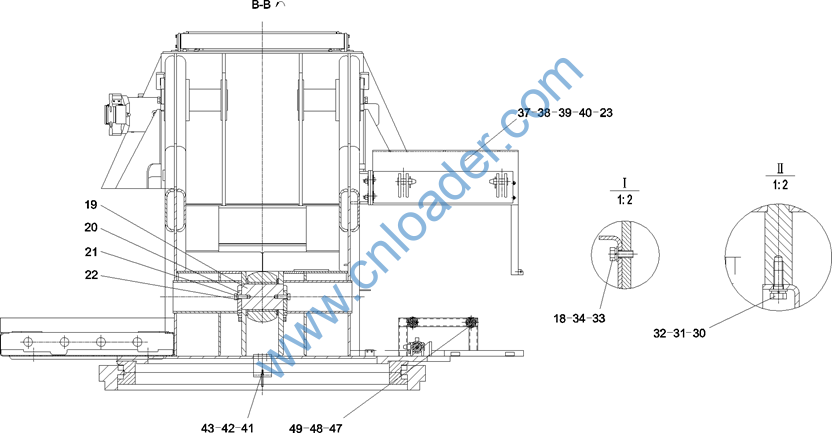

10021919

转台焊接总体

10034579

上车电瓶架

10022585

销轴

A829900002661

弹性销

10022563

回转机构

10022554

转台锁

10033751

变幅油缸

10975884

平衡重安装油缸

10035301

变位油缸

10474396

槽板

10474410

槽板

52

10026780

销轴

1













代码

名称

10026782

挡轴板

11330286

上车集中润滑系统

10040693

隔套(1)























代码

名称

10022595

销轴

10022598

销轴

10030962

操纵室调整垫圈

10214843

机棚总成

10672856

平衡重

10022521

后顶示廓灯支架(右)

10022547

后顶示廓灯支架(左)

A210401000016

垫圈6GB93

A210111000081

螺栓M6×25GB5783

10866544

方管
























代码

名称

A210401000017

垫圈8GB93

10022588

变幅铰点轴

10022594

变幅轴挡板

A210111000296

螺栓M20×35GB5783

A210401000006

垫圈20GB93

10022595

销轴

A210111000037

螺栓M12×25GB5783

A210401000002

垫圈12GB93

A210405000001

垫圈12GB97.1

A210111000089

螺栓M8×20GB5783

A210405000007

垫圈8GB97.1

10205336

操纵室支架

A210111000230

螺栓M16×50GB5783

A210307000040

螺母M16GB6170

A210404000008

垫圈16GB96.1

10174950

导电环支架

10174951

拨杆支架

10174952

拨杆

10795467

减震垫

A210111000092

螺栓M8×35GB5783

A210307000012

螺母M8GB6170






















代码

名称

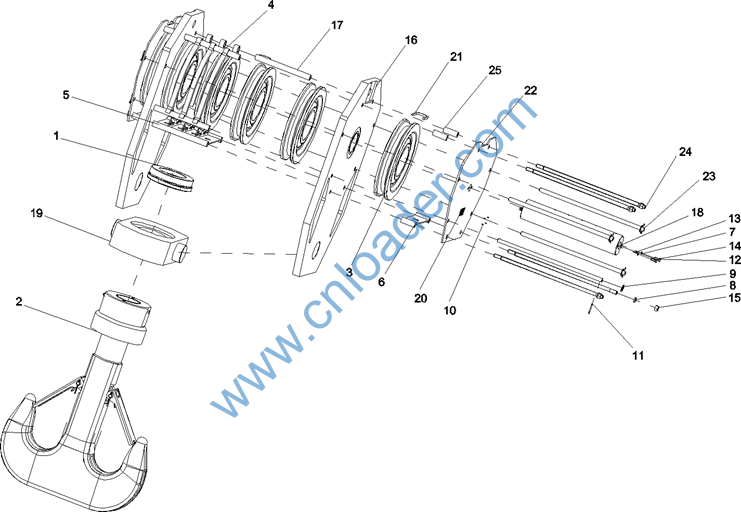

10024800

100吨主钩

10025074

主钩

10025227

付钩

60016487

钢丝绳

60016483

钢丝绳

10022976

销轴

10022978

垫圈

A820301020888

夹销

A210111000040

螺栓M12×40GB5783

A210401000002

垫圈12GB93

A210405000001

垫圈12GB97.1

A210307000001

螺母M12GB6170

10022023

前绳托

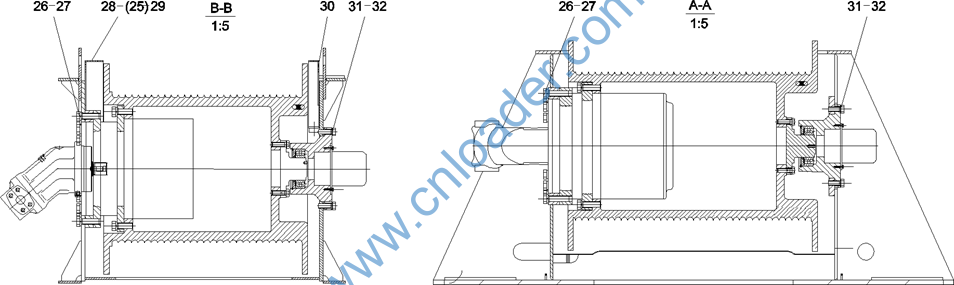

B220800000260

减速机总成 带主卷筒

10022982

销轴

10022983

夹销

10021968

后绳托

B220800000259

减速机总成 带副卷筒

10021958

副卷杨箱体

A210111000025

螺栓M10×35GB5783

A210405000011

垫圈10GB97.1

A210401000001

垫圈10GB93















代码

名称

A210307000017

螺母M10GB6170

10023034

横杆

A210307000005

螺母M20GB6170

A210401000006

垫圈20GB93























代码

名称

A210401000006

垫圈20GB93

A210114000057

螺栓M20×1.5×70GB5786 10.9级

11373700

右挡绳器

A210111000018

螺栓M10×25GB5783

11374124

左挡绳器

A210111000229

螺栓M16×45GB5783

A210401000004

垫圈16GB93
