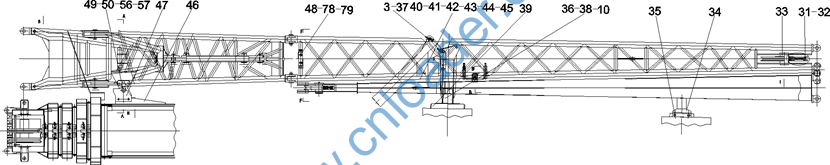

QY100 vehicle crane body SANY CGR






代码

名称

10026944

桁架

10379135

挡绳管

A210401000016

垫圈6GB93

10887017

托板

A210405000006

垫圈6GB97.1

10032108

销轴

10032110

销轴

10197991

挡绳轮组件

A820301020887

夹销

10032112

销轴

10027132

桁架

10034875

夹销

10032114

插销

10032115

腰孔调整板

10027288

拉杆

10032116

插销

10031127

桁架

11008848

副臂架

10198393

隔套

A210804000002

油杯

10032118

调整板

A210307000029

螺母


















代码

名称

A210401000006

垫圈20GB93

A210111000062

螺栓

A210405000008

垫圈20GB97.1

A210111000079

螺栓

A820101323898

卡板

A820699000605

尼龙托辊

10051690

托辊轴



























代码

名称

10032121

夹销

A210111000092

螺栓M8×35GB5783

10188915

滑轮组件

10031304

拐座

A210110000064

螺栓M20×120GB5782

10031385

支架

10032122

销轴

10031973

支撑架

10031989

调整板

10032123

支承

10032124

螺栓

10032125

10032127

10138021

弹簧销轴

A210491000020

销5×63GB91

10031999

托架

10032011

支架

A210405000011

垫圈10GB97.1

10032128

10032129

A210401000001

垫圈10GB93

A210110000083

螺栓



























序 号

代码

名称

数 量

备注

A210405000001

垫圈12GB97.1

A210111000011

螺栓M10×20GB5783


































代码

名称

10037954

卡板

A210111000089

螺栓M8×20GB5783

A210401000017

垫圈8GB93

11052728

销轴

10032134

销轴

10032202

插销

10032204

螺栓

10032076

支架

10032072

二销座

A210301000011

螺母M30GB6170

A210401000011

垫圈30GB93

A210405000014

垫圈30GB97.1

10032206

滚轮

10032227

插销

A210501000067

销5×100GB91

10032213

滚轮

10032214

销轴

A210111000200

螺栓M24×70GB5783 10.9级

A210307000007

螺母

A210401000008

垫圈24GB93

A210405000009

垫圈24GB97.1

76

10200539

夹销

8





















代码

名称

10440518

销轴








































代码

名称

10026776

滑轮组件

10037946

臂尖架

A210401000017

垫圈8GB93

A829900002661

弹性销

A210804000002

油杯

A210111000089

螺栓M8×20GB5783

10037948

插销

10037951

10037954

卡板

10037959

插销

A290000001564

黄油嘴保护帽
