Part Code
112104883
螺栓 Part Name
Bolt
112104884 螺栓 Bolt

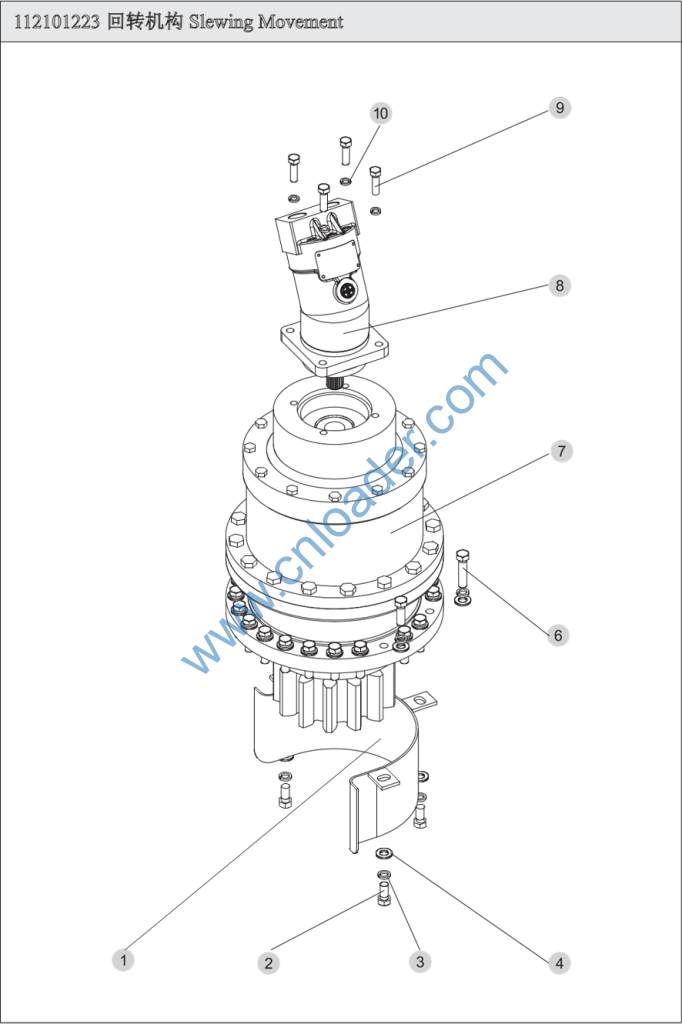

800554222 回转支承 Slewing Bearing
Part Code
112100310 Part Name
防护板 Protection Plate
805000715 螺栓M12×25 Bolt M12×25
805300018 垫圈 12 Washer 12
805300020 垫圈 12 Washer 12
805000023 螺栓M12×50 Bolt M12×50
800300305 回转减速机 Slewing Reducer
803000233 马达 Motor
805000062 螺栓M10×35 Bolt M10×35
805300014 垫圈 10 Washer 10
Part Code
111700234 Part Name
防护罩 Protection Plate
111700237 防护罩 Protection Plate
111700250 防护罩 Protection Plate
111700252 防护罩 Protection Plate

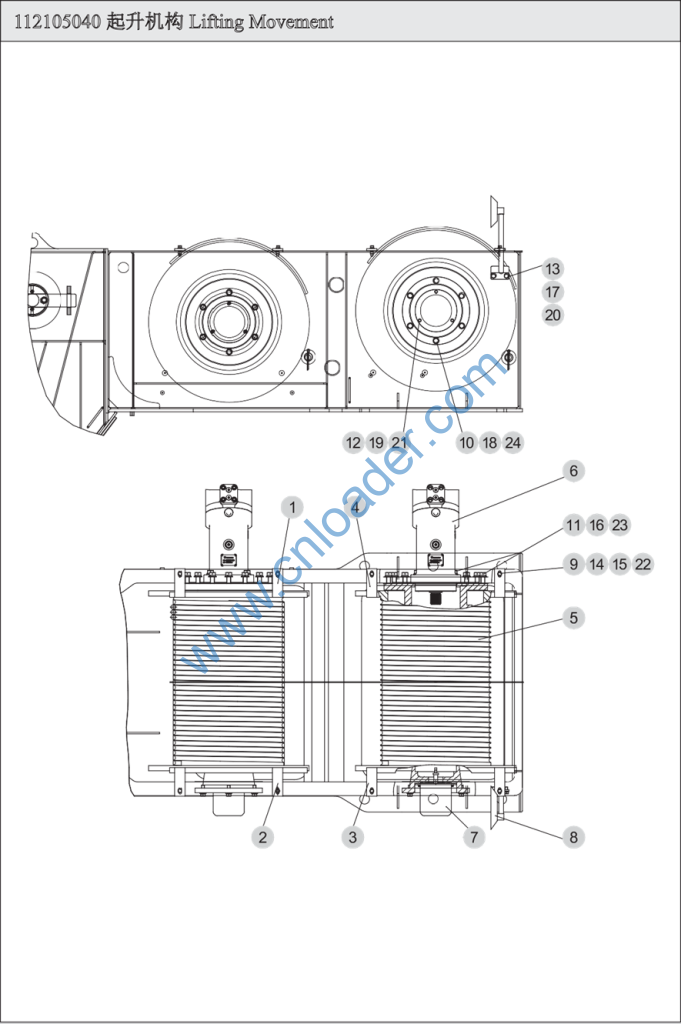

800356862 卷扬减速机 Winch Reduder
803000137 液压马达 Motor
803500378 计数器 Counter
819911637 卷扬监视装置 Winch Monitor
805000020 螺栓 M8×30 Bolt M8×30
805046550 螺栓 M12×45 Bolt M12×45
805000164 螺栓 M16×55 Bolt M16×55
805000322 螺栓 M6×16 Bolt M6×16
805000714 螺栓 M10×20 Bolt M10×20
805200045 螺母M8 Nut M8
805300010 垫圈 8 Washer 8
805338263 垫圈 16 Washer 16
805300014 垫圈 10 Washer 10
805300018 垫圈 12 Washer 12
805300190 垫圈 6 Washer 6
805300017 垫圈 10 Washer 10
805300029 垫圈 6 Washer 6
805300069 垫圈 8 Washer 8
805300013 垫圈 16 Washer 16
805300020 垫圈 12 Washer 12

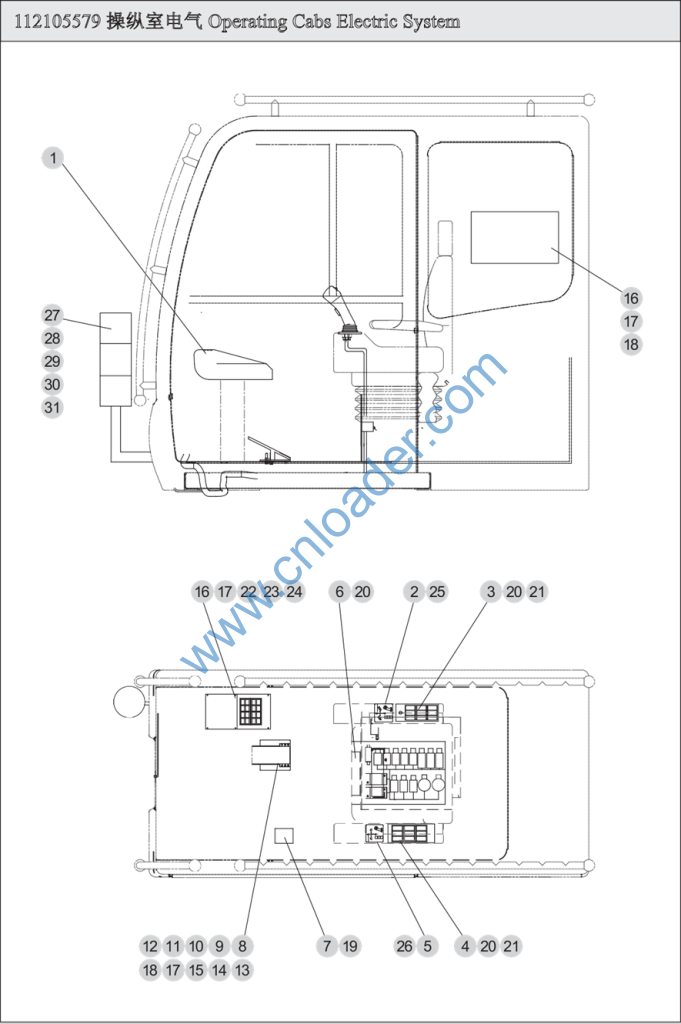

Part Code
112105579
操纵室电气 Part Name
Operating Cabs Electric System
112104888 转台电气 Turn Table Electric System
112105589 副臂电气 Jib Boom Electric System
111701411 臂端单滑轮电气 Boom Cap Single Pulley Electric
System
110500757 配重电气 Balance Electric System

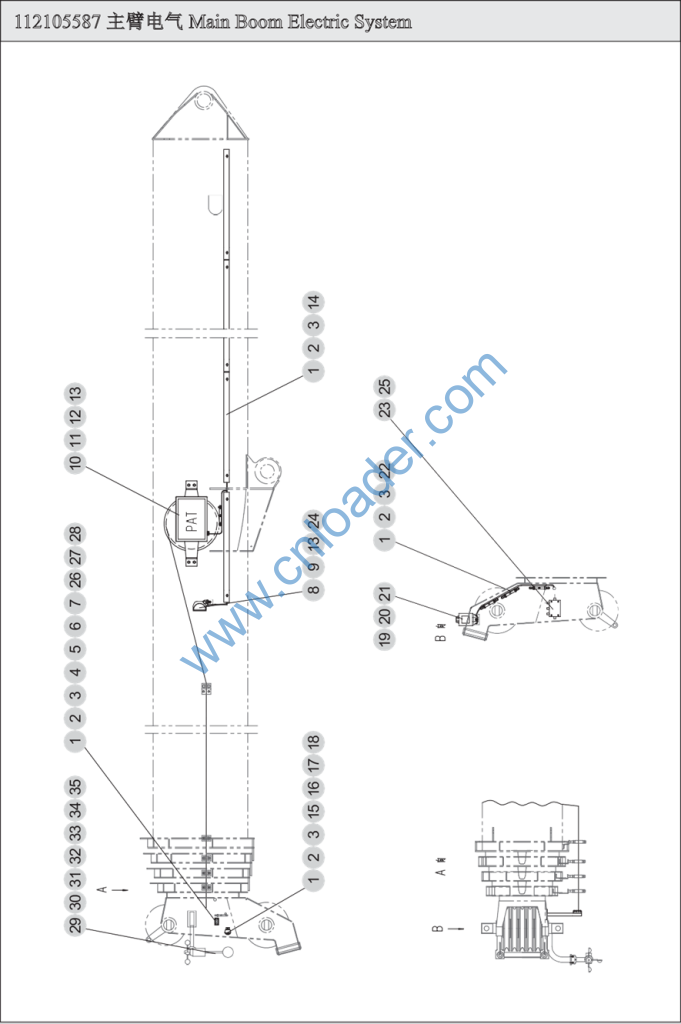

112105587 起重臂电气 Boom Electric System
112105588 力矩限制器系统总成 Moment Limit Device System

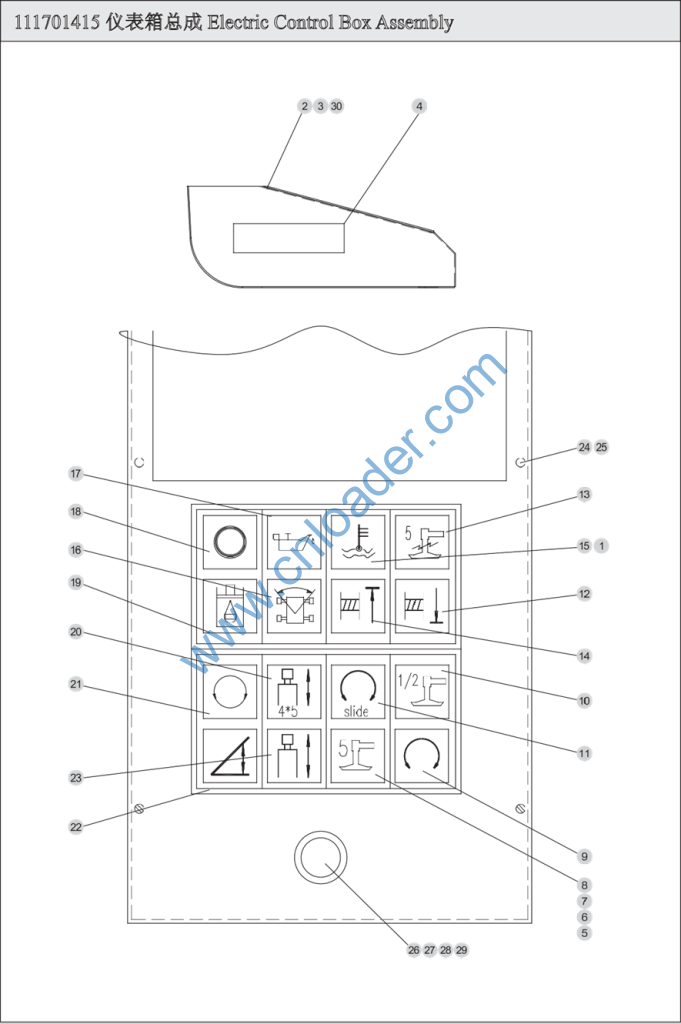

111701415 仪表箱总成 Control Box Assembly
111701428 操作说明 I Control Instruction I

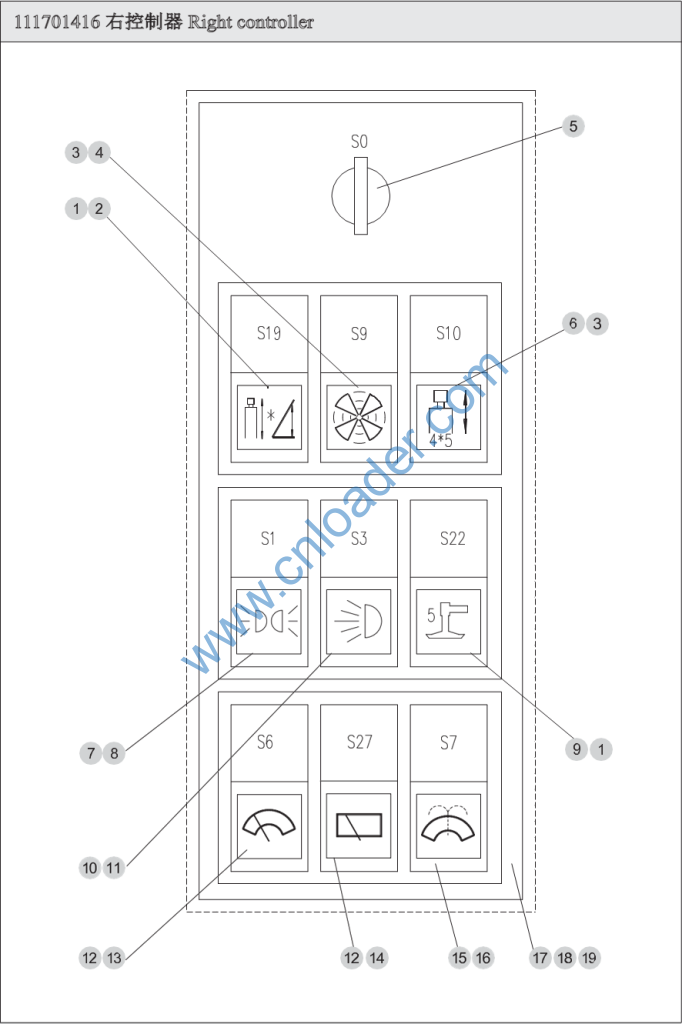

111701416 右控制器 Right Controller

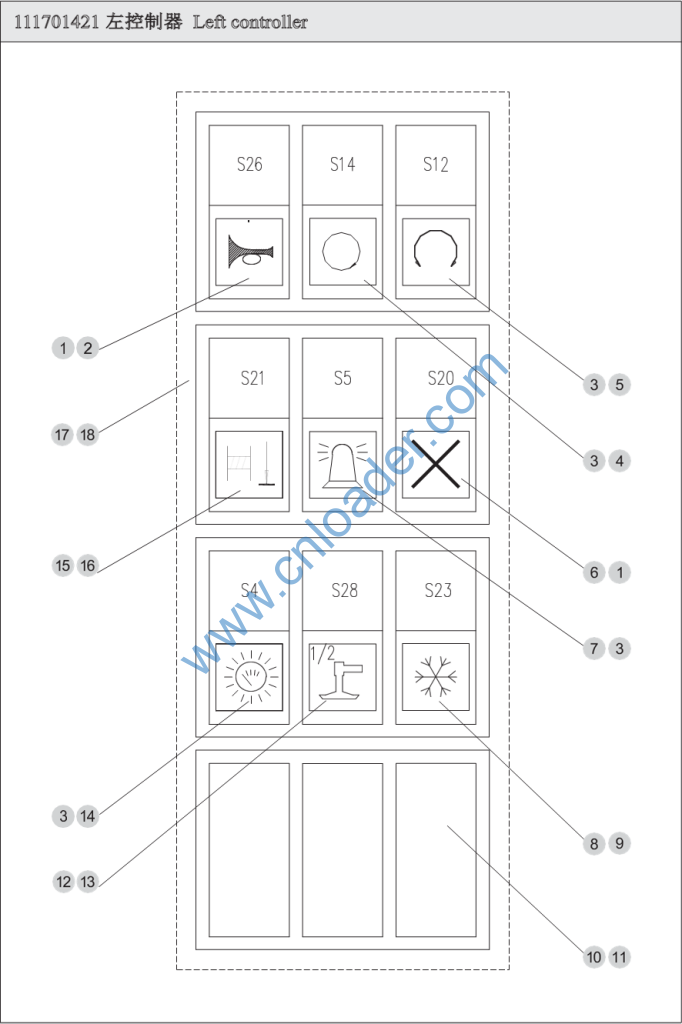

111701421 左控制器 Left Controller
111701430 操作说明 II Control Instruction II

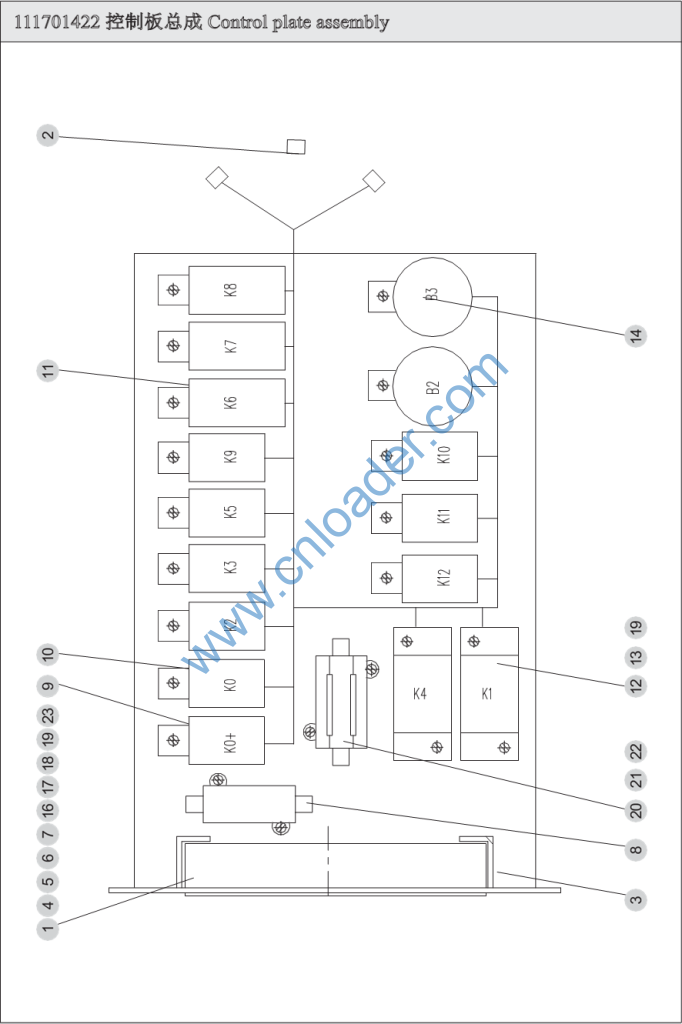

111701422 控制板总成 Control Plate Assembly
803602423 脚踏开关 Push Switch
803611230 电子油门踏板 Electric Gun Pedal
803611116 电油门 Electric Gun
803611239 电油门 Electric Gun
803609671 三芯复合插头 3-Core Plug
803600572 公端子 Male End
803107884 密封 Sheet Plug
801900028 扎带 Clip Strip
805000126 螺栓 M6×30 Bolt M6×30
805200053 螺母 M6 Nut M6
805300029 垫圈 6 Washer 6
805300030 垫圈 6 Washer 6
803600457 二芯插头 2-Core Plug
805000391 螺栓 M5×16 Bolt M5×16
805300119 垫圈 5 Washer 5
805100640 螺钉 M3×16 Screw M3×16
805300154 垫圈 3 Washer 3
805000322 螺栓 M6×16 Bolt M6×16
803600466 六芯插头 6-Core Plug
803600467 八芯插头 8-Core Plug
803548659 三色报警灯
（Q-Light）
Caution Light
803600461 四芯插头 4-Core Plug
805104384 螺钉 M5×20 Screw M5×20
805300109 垫圈 5 Washer 5
111207217 三色报警灯线束 Wiring
Part Code
801900529 Part Name
发动机状态指示 Sign Plate
111701425 仪表板 Instrument Support
111701813 指示器线束 Instrument Wires
111701452 标牌 Caution Plate
801907849 第五支腿标志板 NO.5 Sign Plate
801968732 24V指示灯部件 24V Indicator Lamp
Subassembly
803700084 中间单框架 Middle Frame
819900346 边缘单框架 Side Frame
803600303 回转制动标志板 Sign Plate
803600293 半伸支腿工况选择标志板 Sign Plate
801900394 自由滑转标志板 Sign Plate
803600294 过放标志板 Sign Plate
803600296 第五支腿过载标志板 Sign Plate
803600295 过卷标志板 Sign Plate
803600297 水温报警标志板 Sign Plate
803600288 前方区域标志板 Sign Plate
801900408 机油压力标志板 Sign Plate
803600287 电源标志板 Sign Plate
803107880 滤油器堵塞报警标志板 Sign Plate
803600313 换臂开关标志板 Sign Plate
803600289 系统压力标志板 Sign Plate
803600291 变幅标志板 Sign Plate
803600290 伸缩切换标志板 Sign Plate
805100111 螺钉M3×10 Screw M3×10
805300154 垫圈3 Washer 3
803602403 按钮操作器 Button
803602390 开关元件 Switch
803602399 紧急按钮 Urgency Button
111701425 仪表板 Panel
111701829 箱体 Gearbox Body
803600312 翘板开关 Switch
803600310 变幅伸缩切换标志板 Sign Plate
803600809 翘板开关 Switch
12102709 冷却风扇标志板 Sign Plate
803600770 起动锁 Start Switch
12102701 换臂开关标志板 Sign Plate
803600309 翘板开关 Switch
801901105 示廊灯标志板 Sign Plate
12102694 第五支腿标志板 Sign Plate
12102270 翘板开关 Switch
12102696 工作灯标志板 Sign Plate
12102278 翘板开关 Switch
12102697 雨刮标志板 Sign Plate
12102698 天窗雨刮标志板 Sign Plate
12102265 翘板开关 Switch
12102699 风窗洗涤标志板 Sign Plate
819900384 三联框架 There Units Frame
12102139 右控制器仪表板 Right Controller Plate
12102140 右控制器线束 Right Controller Wires
803600768 翘板开关 Switch
801900395 喇叭标志板 Sign Plate
803600809 翘板开关 Switch
803600289 系统压力标志板 Sign Plate
803600303 回转制动标志板 Sign Plate
803600302 卸荷解除标志板 Sign Plate
12102706 警示灯标志板 Sign Plate
803600811 翘板开关 Switch
12101336 空调标志板 Sign Plate
819900536 三联框架 There Units Frame
819900393 盖板 Cover Plate
803600308 翘板开关 Switch
803600293 半伸支腿工况选择标志板 Sign Plate
801900397 仪表照明标志板 Sign Plate
803600822 翘板开关 Switch
803600299 过放解除标志板 Sign Plate
110500766 左控制器仪表板 Left Controller Plate
110500767 左控制器线束 Left Controller Wires
801900844 熔断器说明 Fuse Assembly Instruction
12104778 控制板线束 Control Plate Assembly Wire
12104779 控制板支架 Control Plate Support
801900844 十五路熔断器 Fuse
803600871 保险片 Fuse
803600872 保险片 Fuse
803602810 保险片 Fuse
803600861 一路熔断器 Fuse
803600818 继电器 Relay
803600317 继电器 Relay
803600720 闪光继电器 Relay
803602474 继电器 Relay
803600318 继电器座 Relay Socket
803500143 蜂鸣器 Warning Buzzer
805100272 螺钉M5×10 Screw M5×10
805100273 螺钉M5×12 Screw M5×12
10440133 垫圈5 Washer 5
805300109 垫圈5 Washer 5
805200046 螺母M5 Nut M5
803600868 熔断器 Fuse
803600935 电阻 Resistance
803600899 电阻 Resistance
801900844 熔断器说明 Fuse Note
Part Code
805300029 Part Name
垫圈6 Washer 6
805300030 垫圈8 Washer 8
805000008 螺栓M6×12 Bolt M6×12
801900028 扎带 Clip Strip
803700007 电喇叭 Horn
803602254 电子水平仪 Electro-Gradienter
112400436 大灯支架 Lamp Support
112104889 转台线束 Turntable Cables
112105600 线卡 Ply-Yam Drill
112103209 线卡 Ply-Yam Drill
111206230 线卡 Ply-Yam Drill
111207397 线卡 Ply-Yam Drill
112105599 线卡 Ply-Yam Drill
112105598 线卡 Ply-Yam Drill
805000018 螺栓M8×20 Bolt M8×20
805200045 螺母M8 Net M8
805300010 垫圈8 Washer 8
801970095 双头尼龙扎带 Double Nylon Ribbon
801900096 双头尼龙扎带 Double Nylon Ribbon
805000322 螺栓M6×16 Screw M6×10
805000391 螺栓M5×16 Screw M5×16
805300109 垫圈5 Washer 5
805000119 垫圈5 Washer 5
803600575 插片 Insert Device
803506091 工作灯 Working Lamp
801905298 连胶条卡箍 φ10 Block Gine Clamp φ10
801905297 连胶条卡箍 φ8 Block Gine Clamp φ8
801905299 连胶条卡箍 φ15 Block Gine Clamp φ15
801905272 连胶条卡箍 φ18 Block Gine Clamp φ18
801905273 连胶条卡箍 φ30 Block Gine Clamp φ30
805300029 垫圈6 Washer 6
805300030 垫圈6 Washer 6
805000008 螺栓M6X12 Bolt M6×12
111201439 拉线支架 Wire Support
819900135 套环 WT6 Loop
803700108 卸扣T-DW0.63 Buckle
801300088 绳夹 6KTH Nip 6kth
110500674 大灯支架 Working Lamp Support
803506091 工作灯 Work Lamp
801900028 扎带200X4 Clip Strip
805300014 垫圈10 Washer 10
805000043 螺栓M10X30 Bolt M10×30
805300017 垫圈10 Washer 10
111201445 线卡 Wire Support
803505904 警示灯 Caution Lamp
111201446 警示灯支架 Caution Lamp Sup
805200046 螺母M5 Nut M5
805300109 垫圈5 Washer 5
111201447 支架 Post
803600733 重锤式起升高度限制器 Heigh Limit Switch
805200048 螺母M10 Nut M10
111201444 线支架 Wire Support
805100409 螺钉M4X10 Bolt M4×10
111900326 吊臂线束 Boom Wires
110701041 警灯线束 Caution Lamp Wires
805100309 螺钉M6×16 Bolt M6×12
822100332 装饰条L=0.4m Cummerbund L=0.4m
822100334 波纹管 Sleeve
119100796 风速仪支架 Anemoscope Support
803504415 风速仪 Anemoscope
805600135 销 8×60 Pin
Part Code
805100271
螺钉 M4×16 Part Name
Bolt M4×16
805200082 螺母 M4 Nut M4
805300027 垫圈 4 Washer 4
805300157 垫圈 4 Washer 4
