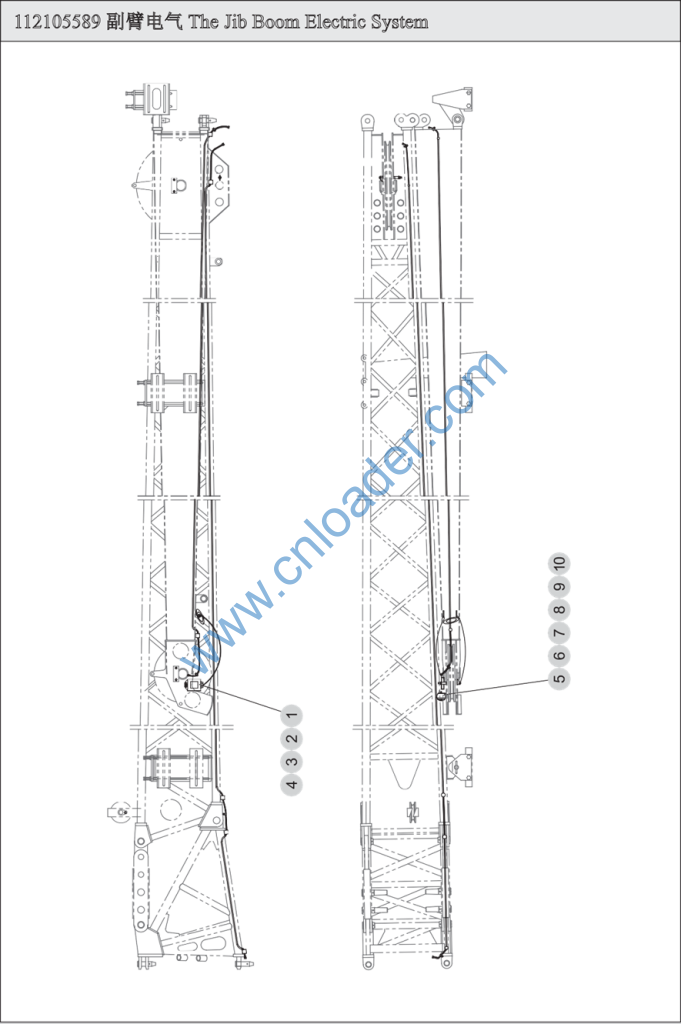

No.
1 Part Code
805200048
螺母 M10 Part Name
Nut M10 Q’ty
2 Remark
GB/T6170-2000
2 805338356 垫圈10 Washer 10 1 GB/97.1-2002
3 805300256 垫圈10 Washer 10 1 GB93-87-10
5 111701412 副臂电气焊接件位置图 Jib Boom Electric System Welded Construction 1
6 819909763 尼龙扎带 Clip Strip 10
7 803505904 警示灯 Caution Lamp 1
8 859987510 螺母M5 Nut M5 2 GB6170-86
9 805407833 垫圈5 Washer 5 1 GB97.1-85
10 859977165 尼龙扎带 Clip Strip 50
111701411 臂端滑轮电气 Boom End Single Pulley Electric System
1 111201444 线支架 Wire Support
2 805102983 螺钉 M6×12 Screw M6×12
3 805300029 垫圈 6 Washer 6
4 805300030 垫圈 6 Washer 6

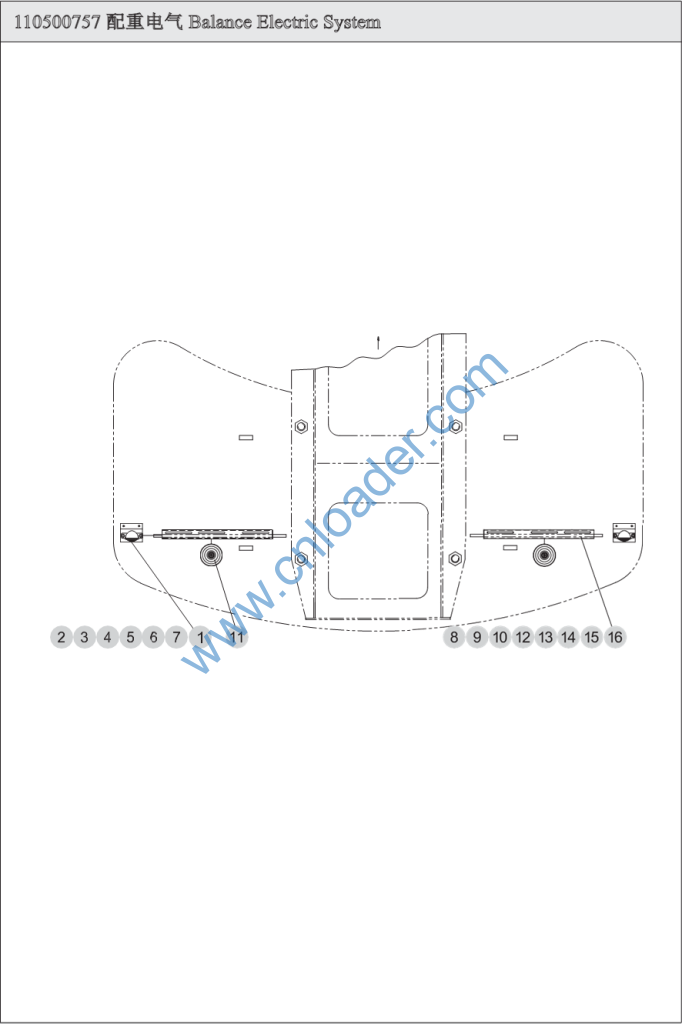

803545393 后示廓灯HSK-10 Outline Lamp 2 E-Mark
110500680 示廓灯支架 Outline Lamp Support 2
803505905 后示廓灯 Outline Lamp 2
805000297 螺栓 M6×16 Bolt M6 ×16 4 GB/T5783-2000
805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
803545393 后示廓灯支架 Outline Lamp Support 2
803600420 片形孔式接头 Sheet Plug 2 用于俄罗斯机型
805000126 螺栓 M6×30 Screw M6×30 4 GB/T5783-2000
805300030 垫圈 6 Washer 6 10 GB/T93-1987
130200001 线卡 Block 2
803500153 吸盘式弹头警示灯 Caution Lamp 2 选装
803600462 圆柱型插头 Columniform Plug 8
803600459 圆柱型插接件护套 The Jacket of Columniform Plug 8
803600464 圆柱型插座 Columniform Socket 8
803600460 圆柱型插接件护套 The Jacket of Columniform Socket 8
130201380 线卡 Block 1

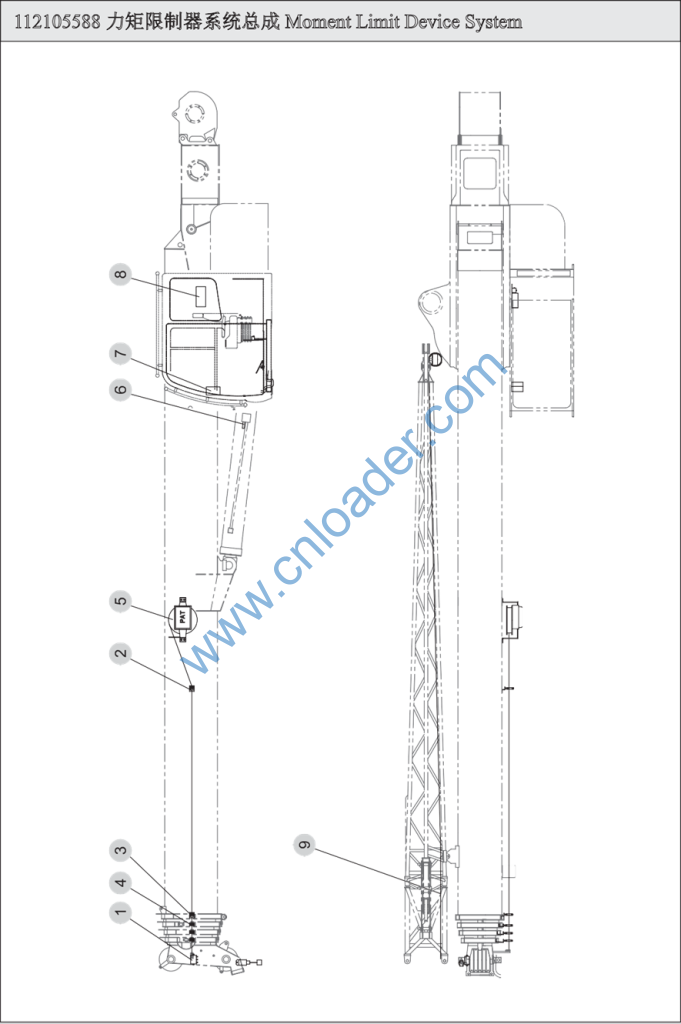

Part Code
803504729 Part Name
主臂接线盒 Junction Box
803547453 基本臂导向轮 Wheel
803547454 二节臂导向轮 Wheel
803547452 压线轮 Rope Press Wheel
803547484 长度角度传感器 Sensor
803546154 油压传感器 Pressure Sensor
803545376 显示器 Colour Display
803504728 起重力矩限制器 LMI
803609665 电缆附件及总成 Cable
Part Code
112104987
先导控制配管 Part Name
Control Piping Assembly
112104988 进回油及泄漏配管 Suction、Return、Control and
Leakage Oil Piping
112104989 伸缩变幅配管 Telescopic Cylinder and Luffing
Cylinder Piping
112104990 回转配管 Swing Piping
112104991 起升配管 Winch Piping
Part Code
112104992 Part Name

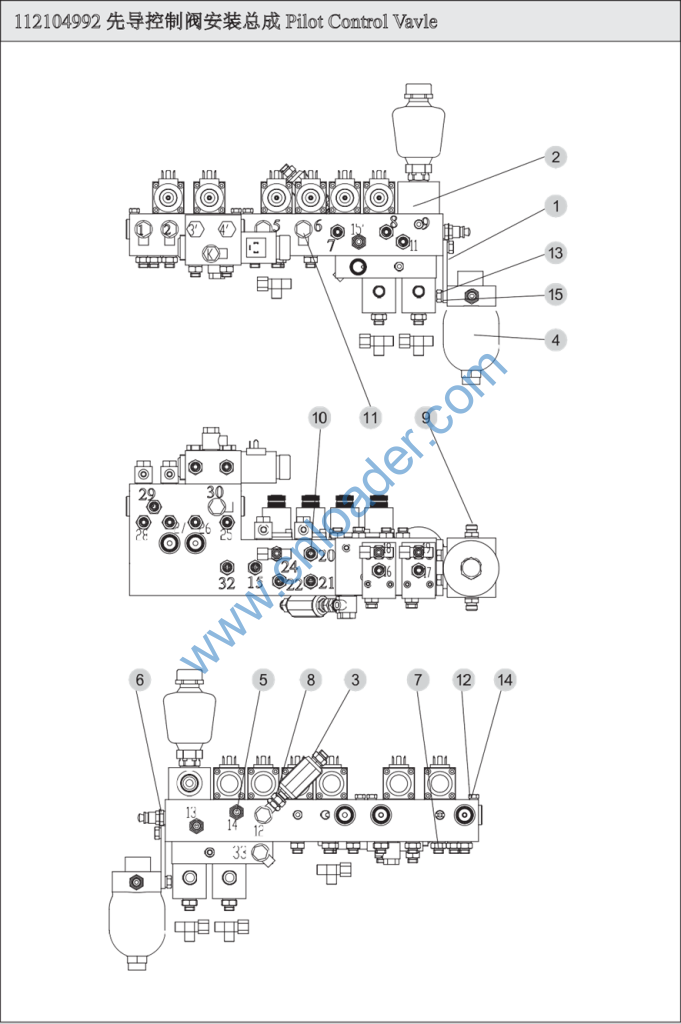

先导控制阀安装总成 Pilot Control Vavle
112104993 无缝管组件 Seamless Tube
112104996 无缝管组件 Seamless Tube
803001827 右先导控制阀 Right Pilot Control Vavle
803001828 左先导控制阀 Left Pilot Control Vavle
803103134 接头体E8 Fitting E8
803104594 接头 Fitting
803104484 接头 Fitting
805100310 螺钉 M6×30 Screw M6×30
805300030 垫圈 6 Washer 6
803381464 软管总成 Tube
803197308 软管总成 Tube
803104581 软管总成 Tube
803308874 软管总成 Tube
803198302 软管总成 Tube
803198296 软管总成 Tube
803301636 软管总成 Tube
803105564 软管总成 Tube
803182675 软管总成 Tube
803309645 软管总成 Tube
Part Code
110500394 Part Name
滤油器支架 Support
803000079 控制阀 Valve
803000394 单向节流阀 Throttle Check Valve
803100041 滤油器 Filter
803103326 接头体 Fitting
803103816 接头体 Fitting
803104484 接头体 Fitting
803104496 接头体 Fitting
803104520 接头体 Fitting
803104594 接头体 Fitting
803371341 接头体 Fitting
805000018 螺栓 M8×20 Bolt M8×20
805300010 垫圈 8 Washer 8
805000714 螺栓 M10×20 Bolt M10×20
805300014 垫圈 10 Washer 10
803000133 电磁阀 Valve
803105271 接头体 Fitting
803076302 三通梭阀 Valve
Part Code
112105027
多路阀安装总成 Part Name
Operating Valve System
112105028 无缝管 Seamless Tube
112105029 无缝管 Seamless Tube
112105030 无缝管 Seamless Tube
112105032 无缝管 Seamless Tube
112105033 无缝管 Seamless Tube
803079027 液压油散热器 Oil Cooler
803183180 集流管 Tube
803104655 接头体 Fitting
803103598 法兰总成 Flang
803162109 法兰总成 Flang
803387795 法兰总成 Flang
803300948 接头体 Fitting
803103326 接头体 Fitting
803103799 接头体 Fitting
803103814 接头体 Fitting
803189047 接头体 Fitting
803106559 接头体 Fitting
803103773 接头体 Fitting
803104495 接头体 Fitting
803108005 管夹 Clip
803303595 管夹 Clip
805000043 螺栓 M10×30 Bolt M10×30
805300014 垫圈 10 Washer 10
805300071 垫圈 10 Washer 10
805200048 螺母 M10 Nut M10
803100347 软管总成 Tube
803306066 软管总成 Tube
803199567 软管总成 Tube
803305393 软管总成 Tube
803195083 软管总成 Tube
803170864 软管总成 Tube
Part Code
803308936
软管总成 Part Name
Tube
803183062 软管总成 Tube
803105287 软管总成 Tube
803171377 软管总成 Tube
