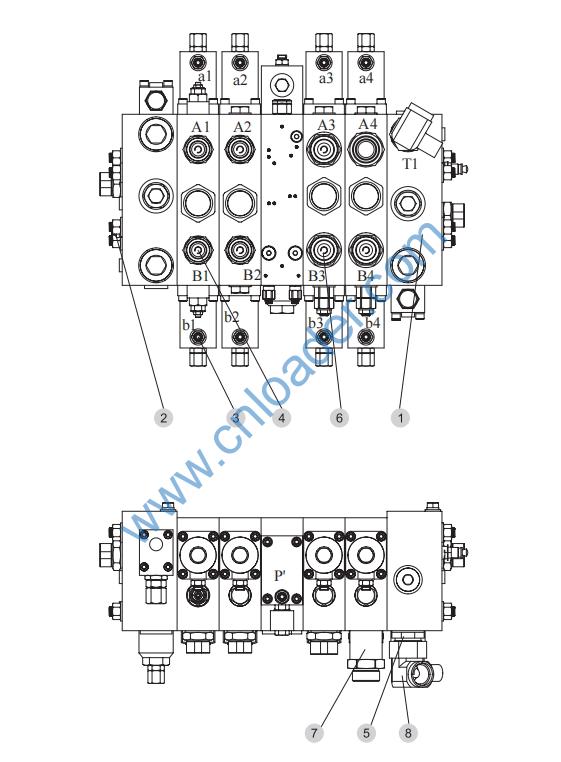

112105027 上车多路阀安装总成 Operating Valve System
803081639 上车多路阀 Operating Valve 1
2 803103816 接头体 Fitting 1
3 803104484 接头体 Fitting 10
4 803104494 接头体 Fitting 6
5 803104498 接头体 Fitting 1
6 803110497 接头体 Fitting 3
7 803382899 接头体 Fitting 1
8 803388245 接头体 Fitting 1
9 805000048 螺栓 M12×35 Bolt M12×35 4
10 805300018 垫圈 12 Washer 12 4
11 805300020 垫圈 12 Washer 12 4

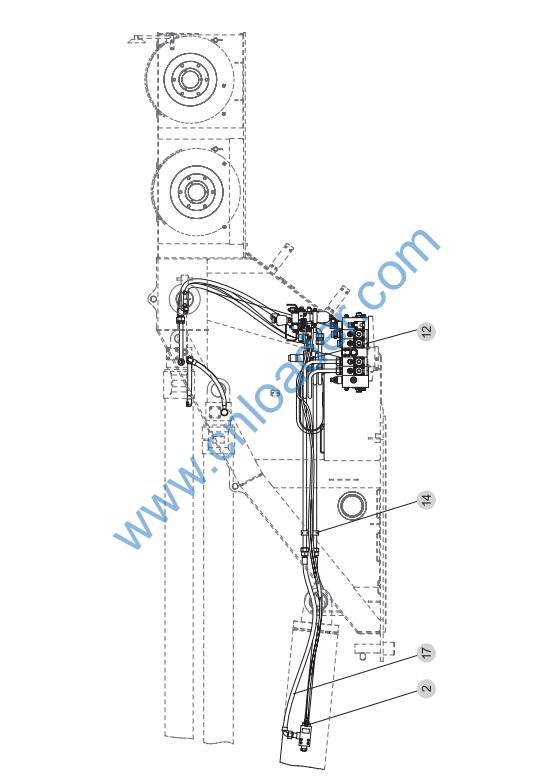

112104989 伸缩变幅配管 Telescopic Cylinder and Luffing Cylinder Piping
1 112105025 伸缩控制阀安装总成 Telescopic Control Valve 1
Assembly
2 112105026 变幅平衡阀安装总成 Luffing Counterbalance Valve 1
Assembly
3 112105034 无缝管 Seamless tube 1
4 112105035 无缝管 Seamless tube 1
5 112105036 无缝管 Seamless tube 1
6 112105037 无缝管 Seamless tube 1
7 803104722 接头体25S-32 Fitting 25S-32 2
8 803104723 接头体25S-75 Fitting 25S-75 1
9 805000626 螺栓 G3/4×50 Bolt G3/4×50 2
10 803103581 接头体 25S/G3/4 Fitting 2
11 803104494 接头体 Fitting 1
12 803189047 接头体 Fitting 1
13 803104495 接头体 Fitting 1
14 803108163 管夹 Clip 3
15 803192090 O形圈 28×2.65G O-ring 28×2.65G 4
16 803310155 软管总成 Tube 1
17 803310145 软管总成 Tube 1
18 803106517 软管总成 Tube 1
19 803101086 软管总成 Tube 1
20 803106284 软管总成 Tube 1
21 803103614 软管总成 Tube 2
22 803303267 软管总成 Tube 1
23 803183766 软管总成 Tube 1

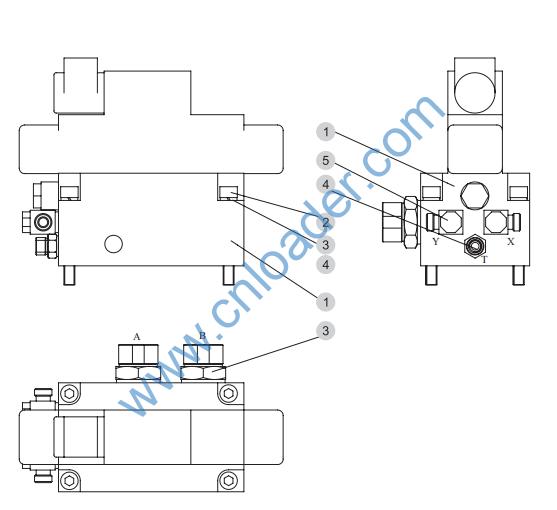

1 803000259 电液换向阀 Liquid Magnet Valve 1
2 803103581 接头体 Fitting 1
3 803104494 接头体 Fitting 2
4 803105288 接头体 Fitting 1
5 803105289 接头体 Fitting 2
6 803103816 接头体 Fitting 1
7 805100199 螺钉 M10×80 Bolt M10×80 4
8 805300014 垫圈 10 Washer 10 4

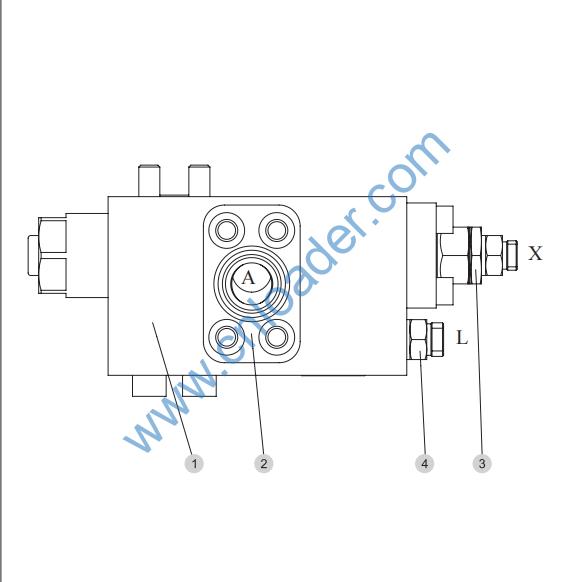

803001572 平衡阀 Balance Valve 1
2 803103592 法兰总成 Flange 1
3 803104484 接头体 Fitting 1
4 803103341 接头体 Fitting 1

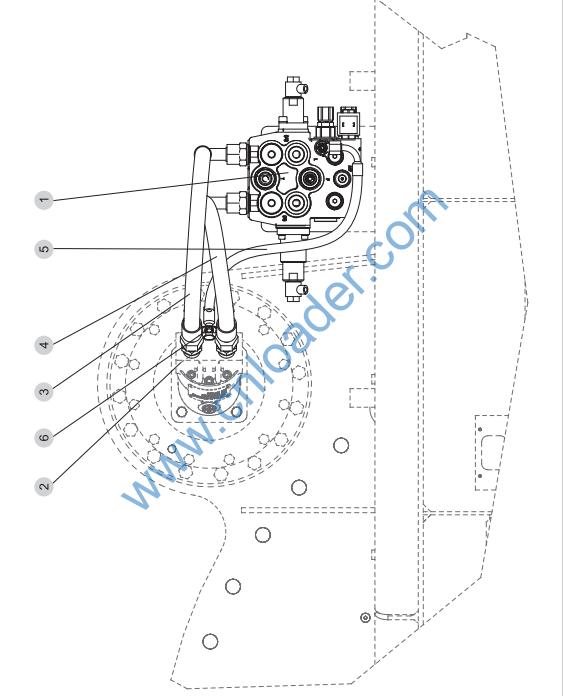

1 112105024 回转缓冲阀安装总成 Pipes of Commutation Valve 1
2 803102717 接头体 Fitting 1
3 803103344 接头体 Fitting 2
4 803387122 软管总成 Tube 1
5 803102916 软管总成 Tube 1
6 803107277 软管总成 Tube 1
7 803379383 接头体 Fitting 2

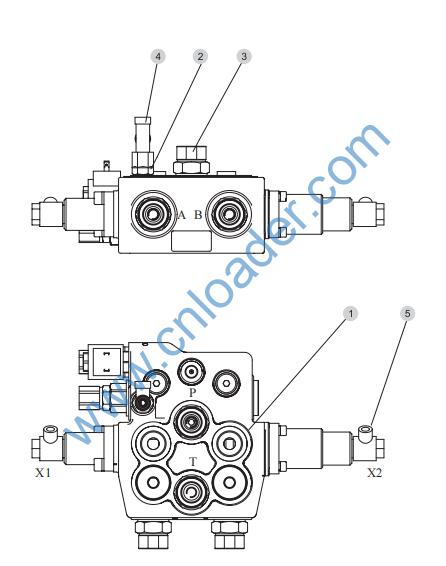

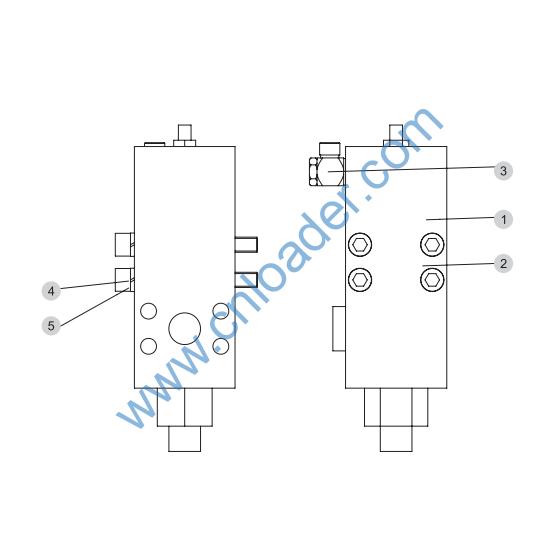

1 803072538 回转缓冲阀 Commutation Valve 1
2 803103326 接头体 Fitting 1
3 803103345 接头体 Fitting 4
4 803189430 接头体 Fitting 1
5 803371341 接头体 Fitting 2
1 112104997 起升马达平衡阀安装总成 Pipes of Lifting Mech 2
2 112104998 无缝管 Seamless Tube 1
3 112104999 无缝管 Seamless Tube 1
4 112105000 无缝管 Seamless Tube 1
5 112105001 无缝管 Seamless Tube 1
6 112105002 无缝管 Seamless Tube 1
7 112105003 无缝管 Seamless Tube 1
8 112105004 无缝管 Seamless Tube 1
9 112105005 无缝管 Seamless Tube 1
10 112105006 无缝管 Seamless Tube 1
11 112105007 无缝管 Seamless Tube 1
12 112105008 无缝管 Seamless Tube 1
13 112105009 无缝管 Seamless Tube 1
14 112105010 无缝管 Seamless Tube 1
15 112105011 无缝管 Seamless Tube 1
16 112105012 无缝管 Seamless Tube 1
17 112105013 无缝管 Seamless Tube 1
18 112105014 无缝管 Seamless Tube 1
19 112105015 无缝管 Seamless Tube 1
20 112105016 无缝管 Seamless Tube 1
21 112105017 无缝管 Seamless Tube 1
22 112105018 无缝管 Seamless Tube 1
23 112105019 无缝管 Seamless Tube 1
24 112105020 无缝管 Seamless Tube 1
25 112105021 无缝管 Seamless Tube 1
26 112105022 无缝管 Seamless Tube 1
27 112105023 无缝管 Seamless Tube 1
28 803100004 单向阀 Check Valve 2
29 803102691 接头体 Fitting 2
30 803103317 接头体 Fitting 5
31 803103346 接头体 Fitting 1
32 803103804 接头体 Fitting 1
33 803103818 接头体 Fitting 2
34 803104493 接头体 Fitting 4
35 803104670 接头体 Fitting 2
36 803105184 接头体 Fitting 1
37 803105330 接头体 Fitting 2
38 803107979 管夹 Clip 1
39 803107982 管夹 Clip 2
40 803108162 管夹 Clip 8
41 803163657 接头体 Fitting 4
42 803171240 管夹 Clip 8
43 803300948 接头体 Fitting 2
44 803302579 法兰接头 Flange Fitting 2
45 803380237 H胶管 Tube 1
16×470 18L 18L×90 21MPa 16×470 18L 18L×90 21MPa
46 112105119 无缝管 Seamless Tube 1
1 803001568 平衡阀 Counterbalance Valve 1
2 803100233 法兰接头 Flange Fitting 1
3 803379570 接头体 Fitting 1
4 805100292 螺钉 M12×100 Screw M12×100 4
5 805300018 垫圈 12 Washer 12 4
910100467
910103329
910100431
910103303
910103380
910102510
910103482
1 112104834 伸缩油缸Ⅰ Telescopic CylinderⅠ 1
2 112104835 伸缩油缸Ⅱ Telescopic CylinderⅡ 1
803002636
910103371
910101796
910105945
910105950
910105956
910103455
910103416
910103916
910103315
910105958
910103883
910100507
910105053
910103385
910106472
910103457
910100235
910103458
910103333
910103405
910106452
910103883

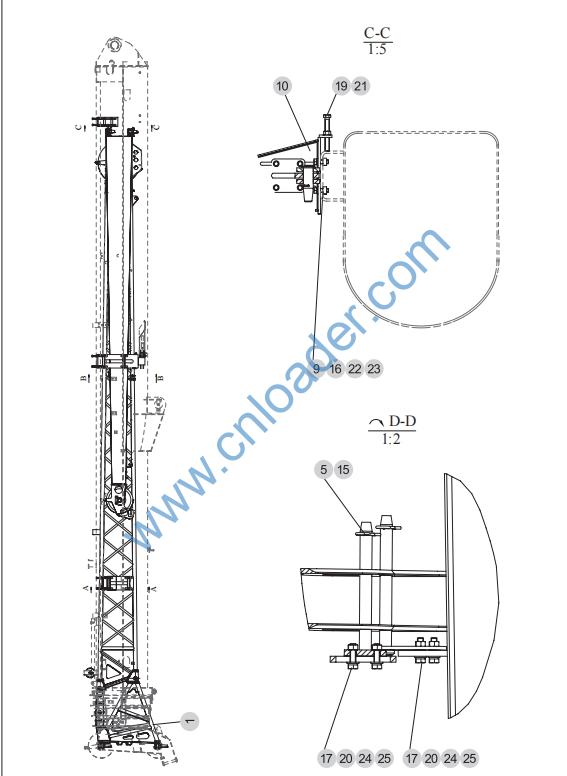

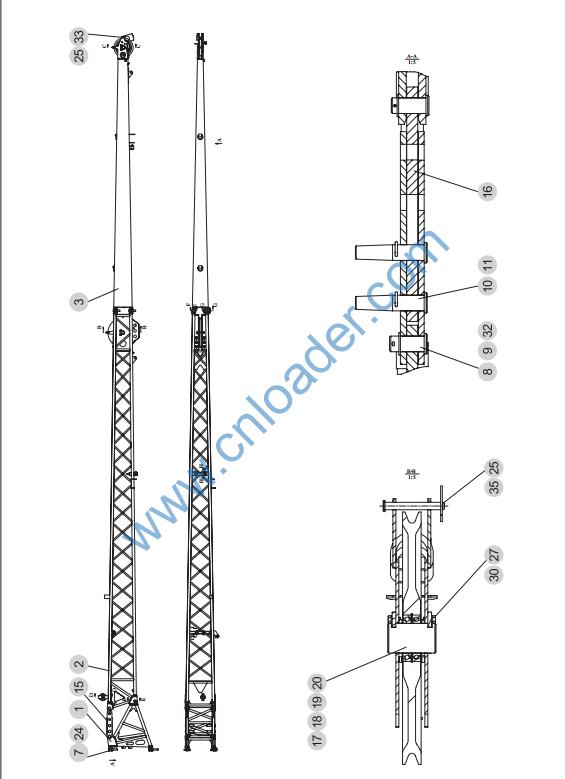

112104885 副起重臂 Jib Boom
1 112104886 副臂装配总成 Jib Boom Assembly 1
２ 112101280 支承 Support Shelf 1
3 111900407 前支架 Front Bracket 1
4 111900353 销轴 Pin shaft 1
5 111701620 销 φ36×238 35 Pin φ36×238 35 2
6 111701559 销 φ36×103 35 Pin φ36×103 35 1
7 111701287 垫板 Pad Plate 4
8 111701300 板 Plate 1
9 111701301 板 Plate 2
10 111700522 支承Ⅲ Support Shelf Ⅲ 1
11 111701319 调整垫 Mat 6
12 111701320 调整垫 Mat 6
13 111701747 板 Plate 1
14 115301419 卡子 Clip 1
15 110500820 弹簧销 Pin 3
16 805000028 螺栓 M16×50 Bolt M16×50 4 GB/T5783-2000
17 805000062 螺栓 M10×35 Bolt M10×35 4 GB/T5783-2000
18 805000084 螺栓 M20×50 Bolt M20×50 8 GB/T5783-2000
19 805000642 螺栓 M18×140 Bolt M18×140 6 GB/T5783-2000
20 805200048 螺母 M10 Nut M10 4 GB/T6170-2000
21 805200070 螺母 M18 Nut M18 6 GB/T6170-2000
22 805338263 垫圈 16 Washer 16 4 GB/T93-1987
23 805300013 垫圈 16 Washer 16 4 GB/T97.1-2002
24 805300014 垫圈 10 Washer 10 4 GB/T93-1987
25 805300017 垫圈 10 Washer 10 4 GB/T97.1-2002
26 805338321 垫圈 20 Washer 20 8 GB/T93-1987
27 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
112104886 副臂装配总成 Jib Boom Assemble
1 112300290 连接架 Join Frame 1
2 118700408 基本副臂 First Section Assembly 1
3 112101854 二节副臂 Second Section Assembly 1
4 111900284 滚轮总成 Chain Wheel 5
5 111900289 滚轮架 Chain Wheel Support 2
6 111900359 隔垫 Sleeve 6
7 111701505 销 φ50×213 Pin φ50×213 4
8 111701557 销 φ60×106 Pin φ60×106 6
9 111701558 垫圈 φ63.5×13×65 Washer φ63.5×13×65 6
10 111701506 销 φ60×198 Pin φ60×198 4
11 111701476 卡子 Clip 10
12 111700485 滑轮总成 Pulley 1
13 111700487 销 Pin 1
14 111701841 轴套 Bushing 2
15 111700491 连接板 Rod 2
16 111700494 拉杆 Pull Board 2
17 111700495 滑轮总成 Pulley 1
18 111701555 销 φ85×135 Pin φ85×135 2
19 111701630 轴套 35 Bushing 35 4
20 111700497 挡板 Baffle 4
21 111700498 滑轮总成 Pulley 1
22 111701475 滚轮 Chain Wheel 1
23 111701840 销 φ60×163 Pin φ60×163 6
24 110500800 卡子 Clip 4
25 110500820 弹簧销 Spring Pin 3
26 805000033 螺栓 M8×16 Bolt M8×16 1 GB/T5783-2000
27 805000719 螺栓 M12×25 Bolt M12×25 8 GB/T5783-2000
28 805200052 螺母 M20 Nut M20 4 GB/T6170-2000
29 805300010 垫圈 8 Washer 8 1 GB/T93-1987
30 805300018 垫圈 12 Washer 12 8 GB/T93-1987
31 805300112 垫圈 20 Washer 20 6 GB/T97.1-2002
32 805600044 销 6.3×70 Pin 6.3×70 6 GB/T91-2000
33 805600108 销 20×100 Pin 20×100 3 GB/T882-2008
34 805600109 销 20×80 Pin 20×80 5 GB/T882-2008
35 805600169 销 20×160 Pin 20×160 1 GB/T882-2008
36 805603904 销 5×35 Pin 5×35 6 GB/T91-2000

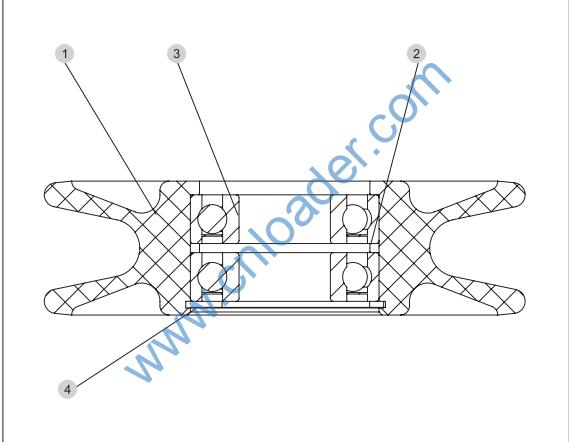

111700485 滑轮总成 Pulley
111701487
111701622
800500091
805400044
1
2
3
4
名称
Part Name
数量
Q’ty
备注
Remark
滑轮
垫圈
轴承 6206-2LS
挡圈62
GB/T276-1994
GB/T893.1-1986
