SY500C2I3KH Hydraulic Excavator AU

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-23-21

21

60320270

1

机油放油阀    Drainer;oil

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

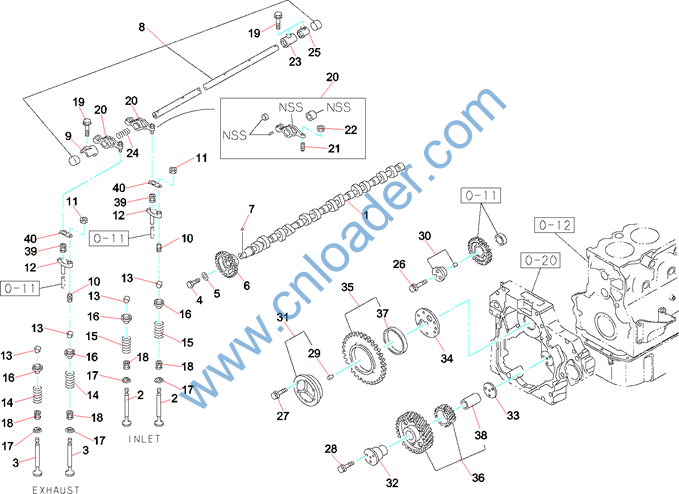

6-25-1

1

60016650

1

凸轮轴

Camshaft

6-25-2

2

60320271

12

气门；进

Valve;inl

6-25-3

3

60320272

12

气门；排

Valve;exh

6-25-4

4

B229900004959

1

螺栓

Bolt

6-25-5

5

B229900004632

1

垫圈

Washer

6-25-6

6

60320273

1

凸轮轴齿轮

Gear;cm/shf

6-25-7

7

B229900004340

1

键

Key

6-25-8

8

60320274

1

摇臂轴

Shaft;rocker arm

6-25-9

9

60320275

1

前摇臂座

Bracket;rocker shaft，frt

6-25-10

10

60320276

12

螺柱；气门桥调节

Screw;adj,bridge

6-25-11

11

60320277

12

螺母；气门桥调节

Nut;adj screw lk bridge

6-25-12

12

60320278

12

桥；气门

Bridge

6-25-13

13

60320279

48

锁片；气门

Collar;split

6-25-14

14

60016640

12

气门弹簧

Air valve spring

6-25-15

15

60320280

12

气门弹簧；进气

Spring;vlv inl

6-25-16

16

60320281

24

座；气门弹簧（上）

Seat;spr 上

6-25-17

17

60320282

24

座；气门弹簧（下）

Seat;spr 下

6-25-18

18

60320283

24

油封；气门

Seal;vlv guide

6-25-19

19

60320284

7

螺栓；摇臂座

Bolt;brkt

6-25-20

20

60320285

12

摇臂

Arm;rocker

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-27-21

21

60016642

12

气门调整螺钉

Air valve adjustment screw

6-27-22

22

60154087

12

螺母

Nut

6-27-23

23

60320286

5

中间摇臂座

Bracket;rocker shaft,inter

6-27-24

24

60320287

6

弹簧；摇臂

Spring;rocker shaft

6-27-25

25

60320288

1

后摇臂座

Bracket;rocker shaft,rr

6-27-26

26

B229900004888

3

螺栓 M10×40凸缘

Bolt 028151-0400 M10×40 flange

6-27-27

27

60320289

6

螺栓；轴止推板

Bolt;thrust collar(b)

6-27-28

28

60320252

3

螺栓；曲轴箱

Bolt;crankcase m12×114

6-27-29

29

60320290

1

定位销；轴

Dowel;shaft

6-27-30

30

60320291

1

堕轮挡板

Shaft;idle gear(a)

6-27-31

31

60320292

1

堕轮挡板

Shaft;idle gear(b)

6-27-32

32

60320293

1

堕轮挡板

Shaft;idle gear(c)

6-27-33

33

60320294

1

轴止推板

Collar;thrust,idle gear(a)

6-27-34

34

60320295

1

轴止推板

Collar;thrust,idle gear(b)

6-27-35

35

60320296

1

堕轮

Gear;idle(a)

6-27-36

36

60320297

1

堕轮

Gear;idle(b)

6-27-37

37

60320298

1

惰齿轮衬套

Bushing;idle gear(a)

6-27-38

38

60320299

1

惰齿轮衬套

Bushing;idle gear(b)

6-27-39

39

60320300

12

帽；气门桥顶盖

Cap;adj,screw

6-27-40

40

60320301

12

气门桥帽板

Plate; cap

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

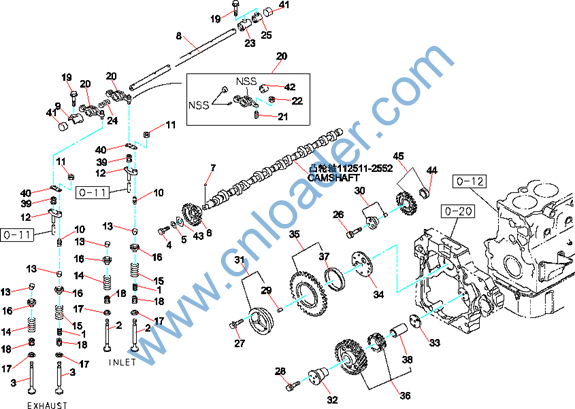

6-29-1

1

60322774

12

气门弹簧

Spring;vlv inl

6-29-2

2

60016617

12

进气门

Intake Valve

6-29-3

3

60016624

12

排气门

Drain Valve

6-29-4

4

B229900004959

1

螺栓

Bolt

6-29-5

5

B229900004632

1

垫圈

Washer

6-29-6

6

60016589

1

凸轮轴正时齿轮

Timing gear,cam shaft

6-29-7

7

B229900004340

1

键

Key

6-29-8

8

60016654

1

摇臂轴

Shaft,rocker arm

6-29-9

9

60320275

1

前摇臂座

Bracket;rocker shaft，frt

6-29-10

10

60320276

12

螺柱；气门桥调节

Screw;adj,bridge

6-29-11

11

60320277

12

螺母；气门桥调节

Nut;adj screw lk bridge

6-29-12

12

60320278

12

桥；气门

Bridge

6-29-13

13

60320279

48

锁片；气门

Collar;split

6-29-14

14

60322773

12

气门弹簧

Spring; vlv

6-29-15

15

60016640

12

气门弹簧

Air valve spring

6-29-16

16

60320281

24

座；气门弹簧（上）

Seat;spr 上

6-29-17

17

60320282

24

座；气门弹簧（下）

Seat;spr 下

6-29-18

18

60320283

24

油封；气门

Seal;vlv guide

6-29-19

19

60320284

7

螺栓；摇臂座

Bolt;brkt

6-29-20

20

60016653

12

摇臂

Rock Arm

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-31-21

21

60016642

12

气门调整螺钉

Air valve adjustment screw

6-31-22

22

60154087

12

螺母

Nut

6-31-23

23

60016655

5

摇臂座

Seat,rocker arm

6-31-24

24

60320287

6

弹簧；摇臂

Spring;rocker shaft

6-31-25

25

60016657

1

摇臂座

Seat,rocker arm

6-31-26

26

B229900004888

3

螺栓 M10×40凸缘

Bolt 028151-0400 M10×40 flange

6-31-27

27

60320289

6

螺栓；轴止推板

Bolt;thrust collar(b)

6-31-28

28

60320252

3

螺栓；曲轴箱

Bolt;crankcase m12×114

6-31-29

29

60320290

1

定位销；轴

Dowel;shaft

6-31-30

30

60320291

1

堕轮挡板

Shaft;idle gear(a)

6-31-31

31

60320292

1

堕轮挡板

Shaft;idle gear(b)

6-31-32

32

60322779

1

惰轮挡板

Shaft;idle gear(c)

6-31-33

33

60320294

1

轴止推板

Collar;thrust,idle gear(a)

6-31-34

34

60320295

1

轴止推板

Collar;thrust,idle gear(b)

6-31-35

35

60320296

1

堕轮

Gear;idle(a)

6-31-36

36

60322781

1

惰轮总成

Gear asm; idle(c)

6-31-37

37

60320298

1

惰齿轮衬套

Bushing;idle gear(a)

6-31-38

38

60322783

1

惰齿轮衬套

Bushing;idle gear(c)

6-31-39

39

60320300

12

帽；气门桥顶盖

Cap;adj,screw

6-31-40

40

60320301

12

气门桥帽板

Plate; cap

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-33-41

41

60322772

2

摇臂轴塞

Plug; rocker shaft end

6-33-42

42

60322775

12

要比套管

Bushing; rocker arm

6-33-43

43

60322784

1

摩擦环

Ring; friction

6-33-44

44

60322782

1

惰齿轮衬套

Bushing;idle gear(b)

6-33-45

45

60322780

1

惰轮总成

Gear asm; idle(b)

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

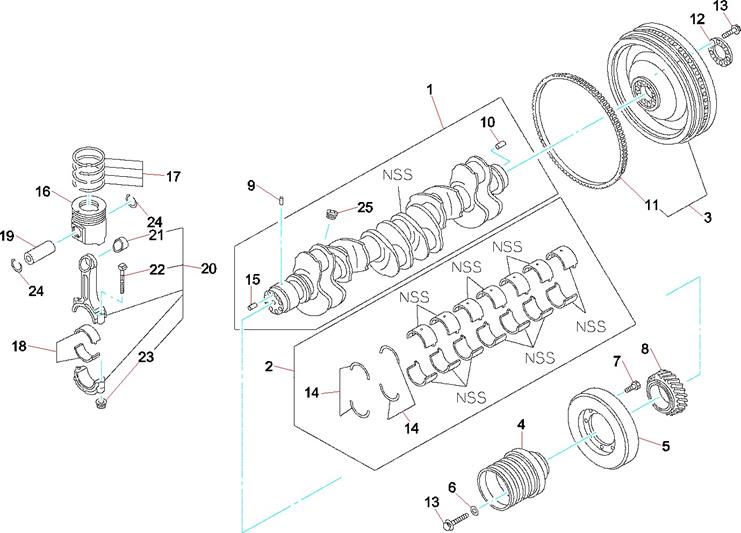

6-35-1

1

60320302

1

曲轴

Crankshaft

6-35-2

2

60320303

1

曲轴轴瓦

Metal kit;crankshaft,standard

6-35-3

3

60320304

1

飞轮

Flywheel

6-35-4

4

60320305

1

皮带轮

Pulley;cr/shf

6-35-5

5

60320306

1

减震盘

Damper;cr/shf

6-35-6

6

60320307

8

皮带轮垫板

Plate;pulley

6-35-7

7

60320308

8

螺栓；减震盘

Bolt;damper

6-35-8

8

60016588

1

曲轴齿轮

Crankshaft gear

6-35-9

9

B229900005067

1

销

Dowel

6-35-10

10

B229900005064

1

销

shaft

6-35-11

11

60320309

1

齿轮环

Gear;ring

6-35-12

12

60320310

1

飞轮止推盘

Washer;flywheel

6-35-13

13

60320311

18

螺栓；飞轮

Bolt;flywheel

6-35-14

14

60320312

2

推力片

Washer;thrust,cr/shf

6-35-15

15

60320323

1

销；端面法兰

Pin;flange

6-35-16

16

60320313

6

活塞

Piston

6-35-17

17

60320314

6

活塞环

Ring set;piston,standard

6-35-18

18

60320315

6

曲轴轴瓦

Metal set;conn rod,standard

6-35-19

19

60320316

6

活塞销

Pin;piston

6-35-20

20

60320317

6

连杆总成

Rod asm; conn

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-37-21

21

60320318

6

连杆衬套

Bushing;conn rod

6-37-22

22

60320319

12

螺栓；连杆

Bolt;conn rod

6-37-23

23

60320320

12

连杆螺母

Nut;conn rod

6-37-24

24

60320321

12

活塞销卡环

Ring;snap,piston pin

6-37-25

25

60320322

6

堵头

Plug

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

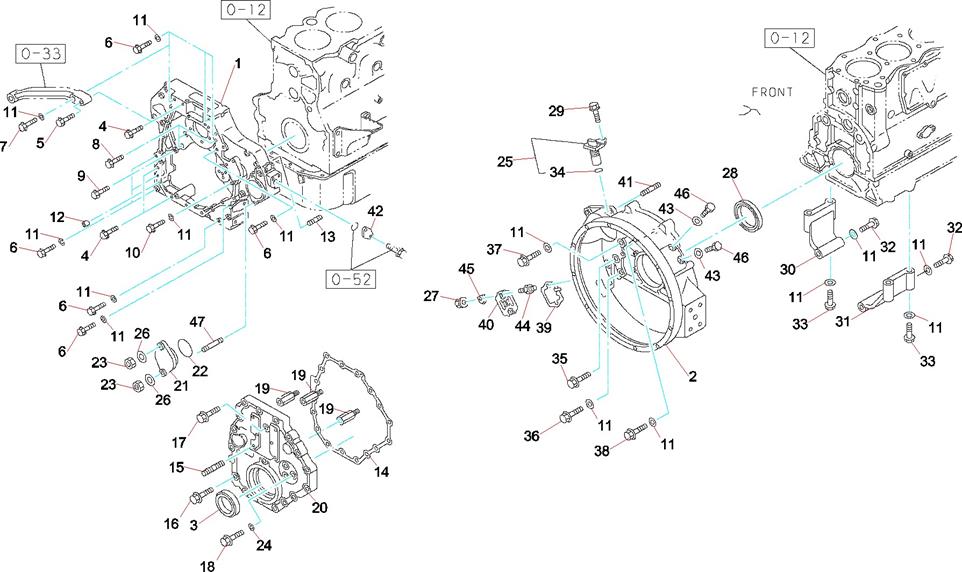

6-39-1

1

60320324

1

正时齿轮箱

Case; timing gear

6-39-2

2

60320325

1

飞轮壳

Housing;flywheel

6-39-3

3

60320326

1

油封；曲轴前

Seal;oil,cr/shf,frt

6-39-4

4

60320327

2

齿轮箱螺栓

Bolt;gear case

6-39-5

5

60320328

1

齿轮箱螺栓

Bolt;gear case

6-39-6

6

60320329

9

齿轮箱螺栓

Bolt;gear case

6-39-7

7

60320330

1

齿轮箱螺栓

Bolt;gear case

6-39-8

8

B229900004887

4

螺栓 M10×25凸缘

Bolt,flange

6-39-9

9

60320207

1

缸盖螺栓

Bolt;cyl hd to block (a)

6-39-10

10

60320331

1

齿轮箱螺栓

Bolt;gear case

6-39-11

11

60320332

29

齿轮箱垫圈

Washer;pl,gear case

6-39-12

12

60320237

1

定位销；气缸盖

Dowel;cyl head

6-39-13

13

60320333

1

双头螺柱；齿轮箱盖

Stud;brg cover,rr

6-39-14

14

60016658

1

正时齿轮室盖垫

Washer,timing gears chamber

6-39-15

15

60311993

4

螺柱

Stud 044011-0300 M10×30 L=45

6-39-16

16

B229900004889

1

螺栓 M10×45凸缘

Bolt 028151-0450 M10×45 flange

6-39-17

17

60320334

19

螺栓；齿轮箱盖

Bolt;gear case cover

6-39-18

18

60320335

3

螺栓；齿轮箱盖

Bolt;gear case cover

6-39-19

19

60320336

3

螺栓；齿轮箱盖

Bolt;gear case cover

6-39-20

20

60320337

1

齿轮箱盖

Cover；gear case

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-41-21

21

60320338

1

动力转向泵盖

Cover；p/s

6-41-22

22

60320339

1

垫圈，动力转向泵盖

Gasket;cover，p/s

6-41-23

23

B229900004800

2

螺母 M10凸缘

Nut 091180-1100 M10 flange

6-41-24

24

60320340

3

垫圈，齿轮箱盖螺栓

Washer;pl,cover

6-41-25

25

60311980

1

传感器

Sensor

6-41-26

26

60320341

2

垫片，动力转向泵盖盖

Washer;cover

6-41-27

27

B229900004799

2

螺母

Nut 091180-1080 M8 flange

6-41-28

28

60320342

1

油封；曲轴后

Seal;oil,cr/shf,rr

6-41-29

29

60320343

1

传感器螺栓

Bolt;sensor

6-41-30

30

60320344

1

撑杆；飞轮壳

Stay;flywheel hsg(a)

6-41-31

31

60320345

1

撑杆；飞轮壳

Stay;flywheel hsg(b)

6-41-32

32

60320346

2

螺栓；撑杆到壳

Bolt;stay to hsg

6-41-33

33

60320347

4

螺栓；撑杆到气缸体

Bolt;stay to c/bl

6-41-34

34

60115527

1

曲轴位置传感器垫片

Gasket

6-41-35

35

B229900004854

8

螺栓

Bolt 028050-8350 M8×35 flange

6-41-36

36

60320348

2

螺栓；飞轮壳

Bolt;hsg(b)

6-41-37

37

60320349

10

螺栓；飞轮壳

Bolt;hsg(c)

6-41-38

38

60320350

1

螺栓；飞轮壳

Bolt;hsg(d)

6-41-39

39

60320351

1

指针；飞轮壳

Pointer;flywheel hsg

6-41-40

40

60320352

1

指针盖

Cover;pointer

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-43-41

41

B229900005007

3

螺柱

Stud

6-43-42

42

60320358

1

盖

Cover;hole

6-43-43

43

60320353

2

垫圈

Gasket;plug

6-43-44

44

60320354

2

双头螺柱；指针盖

Stud;pointer&cover

6-43-45

45

60320355

1

垫圈，指针盖

Washer;cover fix

6-43-46

46

60320356

2

传感器孔塞

Plug;sensor hole

6-43-47

47

60320357

2

双头螺柱；动力转向泵

Stud;p/s pump

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-45-1

1

60320359

1

进气歧管    Manifold;inl

6-45-2

2

60320360

6

进气歧管垫圈    Gasket;inl manif to hd

6-45-3

3

B229900004800

12

螺母 M10凸缘    Nut 091180-1100 M10 flange

6-45-4

4

60320361

12

进气歧管弹簧    Spring;inl manif

6-45-5

5

60320362

1

进气管    Pipe;inl

6-45-6

6

B229900004847

2

螺栓    Bolt 028050-6120 M6×12 flange

6-45-7

7

60320363

2

软管卡箍    Clip;rubber hose

6-45-8

8

60250930

1

空气温度传感器    Inlet air temperature sensor

6-45-9

9

60320364

1

垫圈，进气管    Gasket;plug,inl duct

6-45-10

10

60320365

1

软管    Rubber

6-45-11

11

B230199000038

2

燃油回油管密封垫 五十铃    Shim

6-45-12

12

B229900004739

1

铰接螺栓    Articulating Bolt

6-45-13

13

60320366

1

进气增压压力传感器管    Pipe；boost sensor

6-45-14

14

60311998

6

螺栓028151-0300 M10×30 凸缘    Bolt 028151-0300 M10×30 flange

6-45-15

15

60320367

1

螺栓    Bolt;sensor

6-45-16

16

60320368

1

定位销    Pin;knock

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

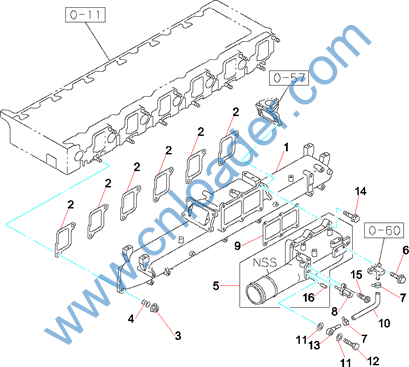

6-47-1

1

60320369

6

排气歧管垫圈

Gasket;exh manif to hd

6-47-2

2

60320370

1

前排气歧管

Manifold;exh,frt

6-47-3

3

60016628

1

排气岐管

Exhaust manifold

6-47-4

4

60311219

18

螺母897096-1921 M10 凸缘

Nut 897096-1921 M10 flange

6-47-5

5

B229900004313

15

过渡套

Joint bushing

6-47-6

6

60320371

1

中排气歧管

Manifold;exh,center

6-47-7

7

60320372

4

双头螺柱

Stud;center manif to turbocharger

6-47-8

8

60320373

2

双头螺柱

Stud;heat protector

6-47-9

9

60320374

2

排气歧管密封环

Ring; seal,exh manif(a)

6-47-10

10

60320375

4

排气歧管密封环

Ring; seal,exh manif(b)

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

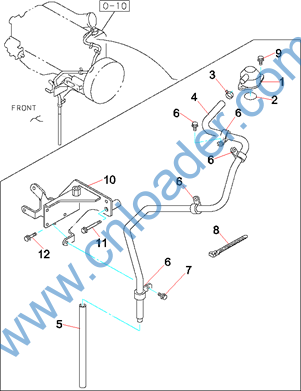

6-49-1

1

60320376

1

呼吸器

Breather; air

6-49-2

2

60311169

1

垫圈

Gasket

6-49-3

3

60311170

1

卡箍

Clip ID=28.5

6-49-4

4

60320377

1

通风管

Hose;rubber,air

6-49-5

5

60320378

1

通风管

Hose;rubber,ventilation pipe

6-49-6

6

60320379

4

通风管管夹

Clip;rubber hose,ventilation

6-49-7

7

B229900004851

4

螺栓

Bolt 028050-8200 M8×20 flange

6-49-8

8

60320380

1

通风管扎带

Clip;rubber hose

6-49-9

9

B229900004886

2

螺栓 M10×20凸缘

Bolt,flange

6-49-10

10

60320381

1

油气分离器支架

Bracket;oil separetor

6-49-11

11

60320382

1

螺栓

Bolt;brkt,oil separetor(a)

6-49-12

12

60320383

2

螺栓

Bolt;brkt,oil separetor(b)

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

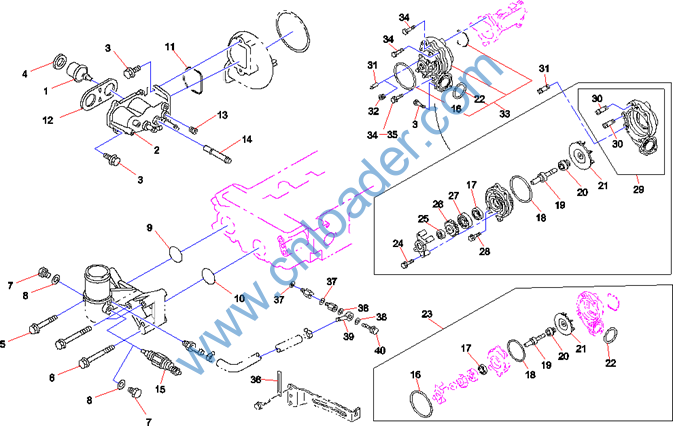

6-51-1

1

60320398

1

节温器

Thermostat

6-51-2

2

60320399

1

节温器壳

Housing;thermostat

6-51-3

3

B229900004887

7

螺栓 M10×25凸缘

Bolt,flange

6-51-4

4

60320400

2

弹垫

Ring;seal

6-51-5

5

60320289

2

螺栓；轴止推板

Bolt;thrust collar(b)

6-51-6

6

60320401

4

螺栓

Bolt;outlet pipe(b)

6-51-7

7

60320356

1

传感器孔塞

Plug;sensor hole

6-51-8

8

B229900004534

1

垫片

Spacer

6-51-9

9

60320402

1

垫片；出水管

Gasket;outlet pipe(a)

6-51-10

10

60320403

1

垫片；出水管

Gasket;outlet pipe(b)

6-51-11

11

60320404

1

垫片；节温器壳

Gasket;thermostat hsg(a)

6-51-12

12

60320405

1

垫片；节温器壳

Gasket;thermostat hsg(b)

6-51-13

13

B229900004670

1

堵头

Plug

6-51-14

14

B229900004300

1

管

Tube

6-51-15

15

B241200001054

1

过热报警开关

Switch, water temperature

6-51-16

16

60320396

1

水泵垫片

Gasket;water pump

6-51-17

17

60320389

1

水泵油封

Seal;oil,water pump

6-51-18

18

60320392

1

水泵垫片

Gasket;cover to body

6-51-19

19

60320394

1

水泵轴

Shaft;water pump

6-51-20

20

60320390

1

水泵油封

Seal unit;water pump

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-53-21

21

60320391

1

水泵叶轮

Impeller;water pump

6-53-22

22

60320385

1

垫片；水泵至缸体

Gasket;pump to c/bl

6-53-23

23

60320386

1

水泵维修包

Repair kit;water pump

6-53-24

24

B229900004855

4

螺栓 M8×40凸缘

Bolt

6-53-25

25

60320388

1

水泵轴承

Bearing;water pump(b)

6-53-26

26

60320397

1

水泵齿轮

Gear;water pump,drive

6-53-27

27

60320387

1

水泵轴承

Bearing;water pump(a)

6-53-28

28

B229900004886

1

螺栓 M10×20凸缘

Bolt,flange

6-53-29

29

60320393

1

水泵盖

Cover;water pump

6-53-30

30

60320395

2

水泵接头

Joint;htr hose,water pump(a)

6-53-31

31

B229900004300

1

管

Tube

6-53-32

32

60003283

1

塞

Plug

6-53-33

33

60320384

1

水泵总成；含垫

Pump asm;water,w/gasket

6-53-34

34

B229900004892

3

螺栓 M10×90凸缘

Bolt 028151-0900 M10×90 flange

6-53-35

35

60320327

1

齿轮箱螺栓

Bolt;gear case

6-53-36

36

60320064

1

线夹

Clip; harness

6-53-37

37

B229900004536

2

垫片

Shim

6-53-38

38

B229900004536

1

垫片

Shim

6-53-39

39

B229900002620

1

燃油管

Tube

6-53-40

40

B210199000025

1

螺栓

Bolt

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-55-1

1

60320406

1

进水管    Pipe;water pump,inl

6-55-2

2

60320407

1

水管支架    Bracket;water pipe(a)

6-55-3

3

60320408

1

水管支架    Bracket;water pipe(b)

6-55-4

4

B229900004850

9

螺栓    Bolt

6-55-5

5

B229900004885

1

螺栓    Bolt 028151-0160 M10×16 flange

6-55-6

6

60320409

10

软管卡箍    Clip;rubber hose(a)

6-55-7

7

60320410

6

软管卡箍    Clip;rubber hose(b)

6-55-8

8

60320411

1

垫片    Gasket;pipe to pump

6-55-9

9

60311998

2

螺栓028151-0300 M10×30 凸缘    Bolt 028151-0300 M10×30 flange

6-55-10

10

60320412

1

螺栓    Bolt;water pump,inl(a)

6-55-11

11

60320413

1

出水管    Pipe;water outlet

6-55-12

12

60320414

2

软管卡箍    Clip;water pipe(a)

6-55-13

13

60320415

1

软管卡箍    Clip;water pipe(b)

6-55-14

14

60320416

4

软管卡箍    Clip;water pipe(c)

6-55-15

15

60115375

2

发动机线固定夹子    Cable Clip – Engine

6-55-16

16

60320417

1

水管支架    Bracket;water charge

6-55-17

17

60320418

1

通风管    Pipe;air,leak,thermostat hsg

6-55-18

18

B230101001237

5

增压器润滑进油管密封垫    Sealing board of supercharger

6-55-19

19

60311194

2

胶管    Hose

6-55-20

20

60115602

1

橡胶软管    Hose

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-57-21

21

60320419

1

软管

Hose;rubber(c)

6-57-22

22

60320420

1

软管

Hose;rubber(d)

6-57-23

23

60320421

1

软管

Hose;rubber(e)

6-57-24

24

60320422

2

软管

Hose;rubber(f)

6-57-25

25

60320425

1

EGR冷却水管

Pipe;water,egr cooler(c)

6-57-26

26

60311208

2

螺栓

Bolt

6-57-27

27

60115402

1

废气再循环冷却装置堵头

Plug

6-57-28

28

60320426

1

EGR冷却水管

Pipe;water,egr cooler(d)

6-57-29

29

60320423

1

EGR冷却水管

Pipe;water,egr cooler(a)

6-57-30

30

60320424

1

EGR冷却水管

Pipe;water,egr cooler(b)

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

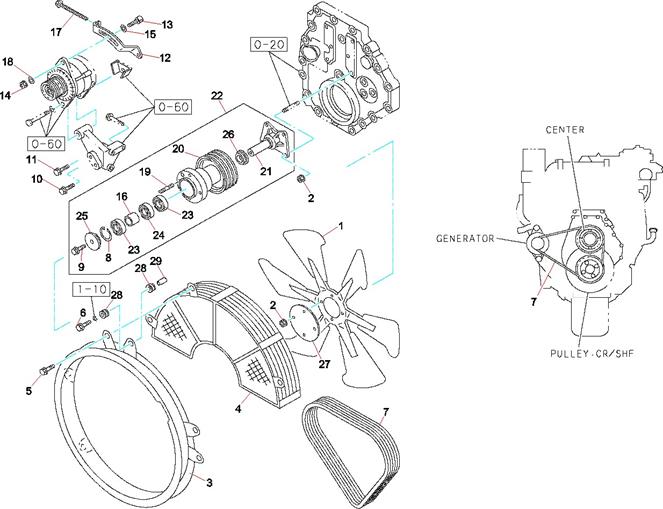

6-59-1

1

B249900001066

1

风扇

Fan

6-59-2

2

B229900004800

8

螺母 M10凸缘

Nut 091180-1100 M10 flange

6-59-3

3

B229900004325

1

护罩

Guard AS, Fan

6-59-4

4

B229900004326

1

护罩

Guard AS, Fan

6-59-5

5

B229900004861

3

螺栓 M10×45凸缘

Bolt

6-59-6

6

B229900004901

3

螺栓 M8×25凸缘

Bolt 028651-0250 M8×25 flange

6-59-7

7

60320427

1

风扇皮带

Belt;cooling fan

6-59-8

8

60320428

1

卡环

Ring;snap

6-59-9

9

60320429

1

螺栓

Bolt;pulley

6-59-10

10

B229900004886

1

螺栓 M10×20凸缘

Bolt,flange

6-59-11

11

60320430

1

螺栓

Bolt;adj plate,gen(b)

6-59-12

12

60320431

1

调节板

Plate;adj

6-59-13

13

B229900004786

1

螺钉

Screw

6-59-14

14

B229900004801

1

螺母

Nut

6-59-15

15

B229900004598

1

垫圈

Washer

6-59-16

16

60320432

1

隔垫

Spacer

6-59-17

17

B229900004925

1

螺栓 M10×155凸缘

Bolt 109009-1141 M10×155

6-59-18

18

60320433

1

垫圈

Washer;pl，adj plate

6-59-19

19

60311993

4

螺柱

Stud 044011-0300 M10×30 L=45

6-59-20

20

60320434

1

风扇轮

Pulley;fan center

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-61-21

21

60320435

1

风扇中心体

Body;fan center

6-61-22

22

60320441

1

风扇中心总成

Center asm;fan

6-61-23

23

60320436

2

风扇轮轴承

Bearing;ball,fan pulley(a)

6-61-24

24

60320437

1

风扇轮轴承

Bearing;ball,fan pulley(b)

6-61-25

25

60320438

1

风扇盖

Cover;dust(a)

6-61-26

26

60320439

1

风扇盖

Cover;dust(b)

6-61-27

27

60320440

1

风扇盖

Cover;dust(c)

6-61-28

28

B230102000040

6

胶垫

Rubber pad

6-61-29

29

60311215

3

管套

Tube
