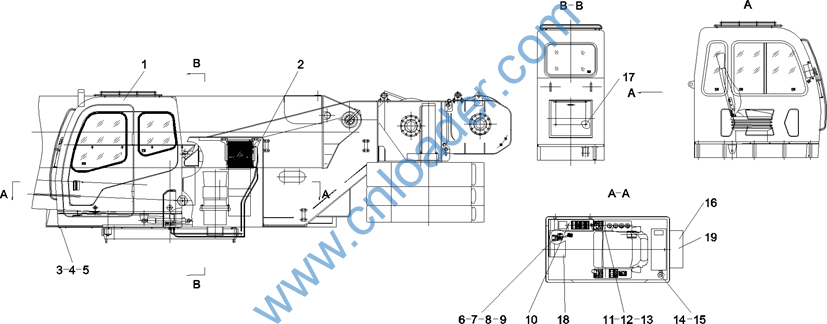

QY100 vehicle crane body SANY CDH






代码

名称

A210307000016

螺母M6GB6170

A210405000006

垫圈6GB97.1

A210405000007

垫圈8GB97.1

10213948

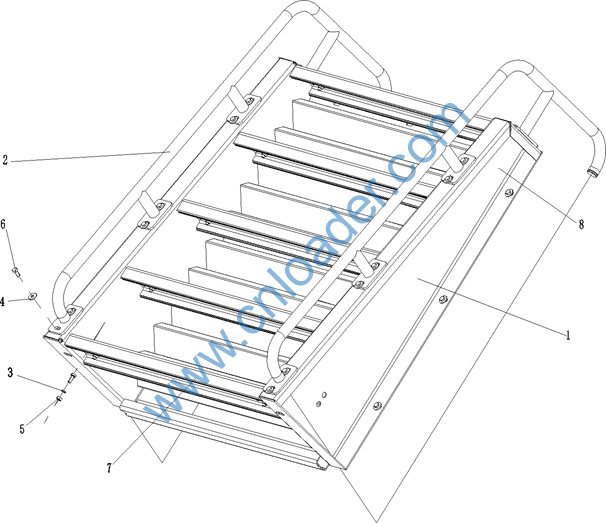

楼梯总成

10213809

侧封板

A210111000091

螺栓M8×30GB5783

A210405000004

垫圈4GB97.1

A210401000013

垫圈4GB93

11257703

门锁支架Ⅰ

11257707

门锁支架Ⅱ

A210401000017

垫圈8GB93

10776506

盖板

A210111000025

螺栓M10×35GB5783

A210401000001

垫圈10GB93





















代码

名称

10847604

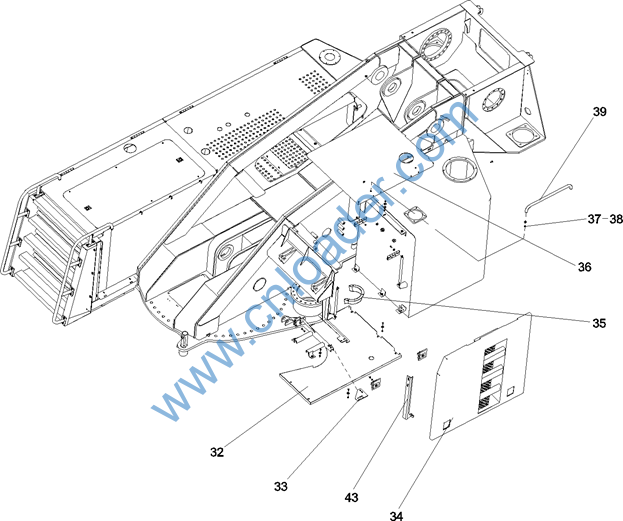

左底板

11257707

门锁支架Ⅱ

10214106

左侧门总成

11224108

齿轮罩

10214833

左顶板总成

A210401000017

垫圈8GB93

A210405000011

垫圈10GB97.1

10036780

拉手

10647228

气弹簧支架
























代码

名称

10037149

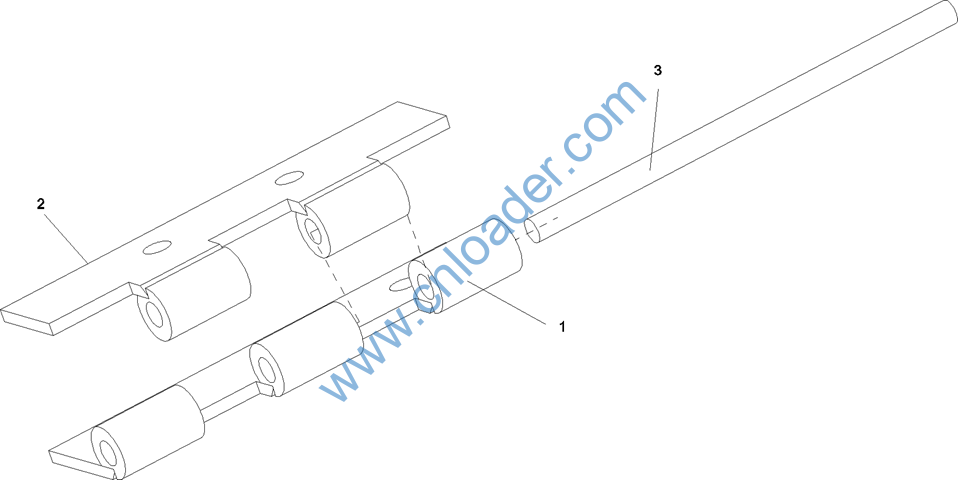

大页总成

10037151

小页总成

10037152

销轴





















代码

名称

10213959

梯架

10213965

扶手

A210401000017

垫圈8GB93

A210404000005

垫圈8GB96.1

A210307000012

螺母M8GB6170

A210111000089

螺栓M8×20GB5783

10213920

铝合金踏板

10213947

吸音海绵





















代码

名称

10214112

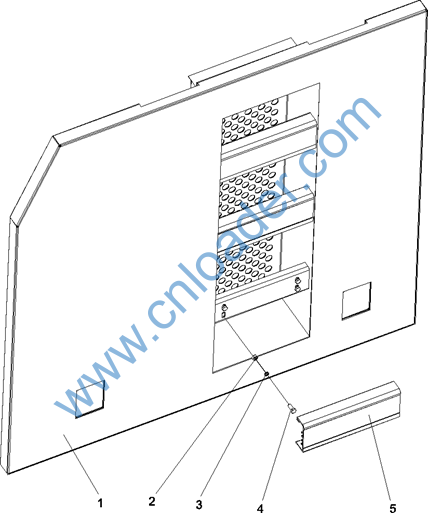

左侧门

A210307000012

螺母M8GB6170

A210401000017

垫圈8GB93

A210111000089

螺栓M8×20GB5783

10214105

铝合金踏板



















代码

名称

A210204000061

螺钉M20×65GB70.1

10672852

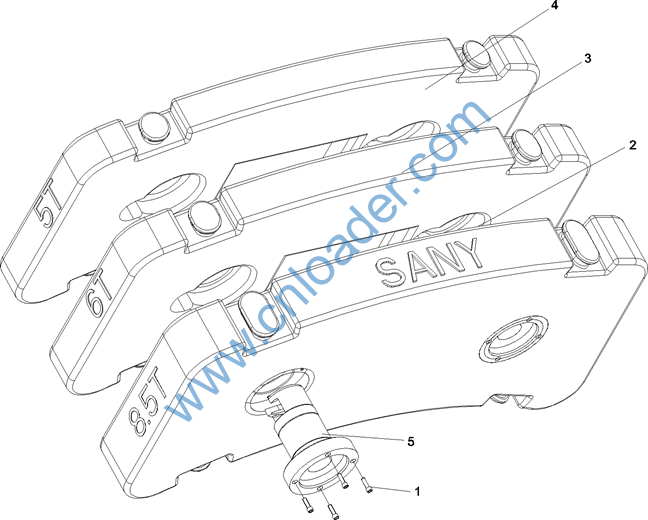

平衡块一

10672853

平衡块二

10672854

平衡块三

11029605

轴套

















代码

名称

10045154

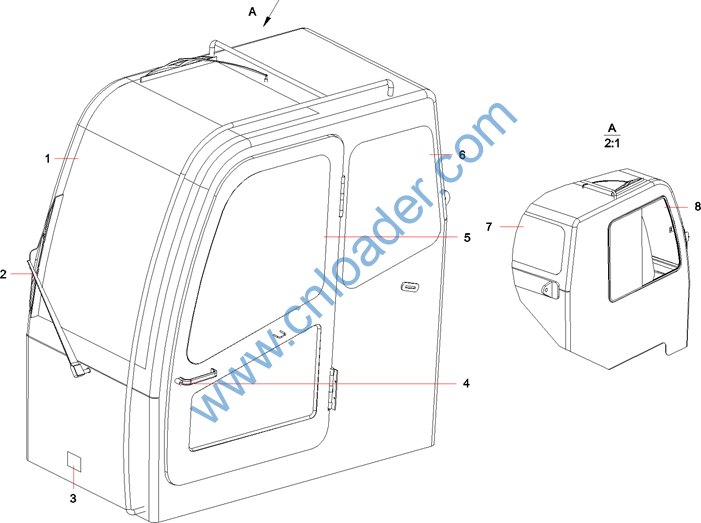

上车操纵室

10033658

操纵室空调装置

10230291

操纵室底盖板

A210404000005

垫圈8GB96.1

A210111000088

螺栓M8×16GB5783

10225145

油门支架

A210405000007

垫圈8GB97.1

A210111000090

螺栓M8×25GB5783

A210111000093

螺栓M8×40GB5783

10140178

操纵台组件

10222946

手柄安装板

A210111000080

螺栓M6×20GB5783

A210401000016

垫圈6GB93

10222954

电源开关安装支架

A210405000006

垫圈6GB97.1

10222938

电气控制箱

A210307000012

螺母M8GB6170

11197482

电气安装板

11196980

安装板
