SRSC45H1 container reach stacker main body RS4501Y60196 EOL

















第15章

润滑系统
















序号

代码

名称

数量

1

10632560

油管(3)

3

2

A229900010157

管夹 t2

1

3

A210210000006

螺钉M5×10GB818

2

4

A210405000005

垫圈

2

5

A210734400001

管接头

6

6

A210804000002

黄油嘴

3

7

A210204000153

螺钉M8×45GB70.1

4

8

A210401000017

垫圈

4

9

10697673

多通块(2)

1

10

B210399000003

螺塞

2

11

B210780000609

螺塞

2



















第16章

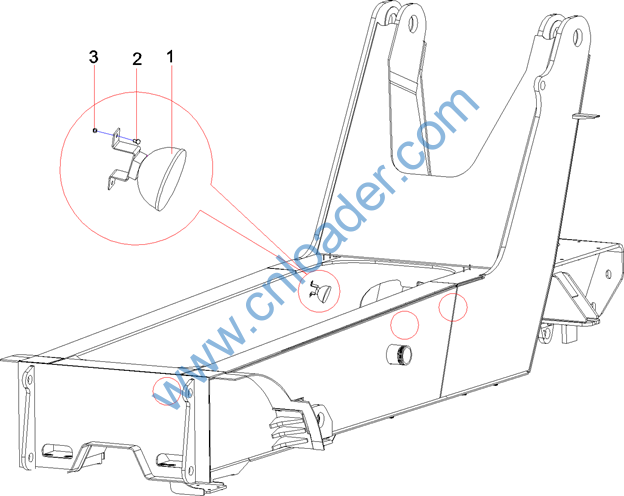

灭火系统








序号

代码

名称

数量

1

60009847

无压式超细干粉灭火装置

4

2

24000529

螺栓×20GB5783 达克锈

8

3

A210401000017

垫圈

8



















第17章

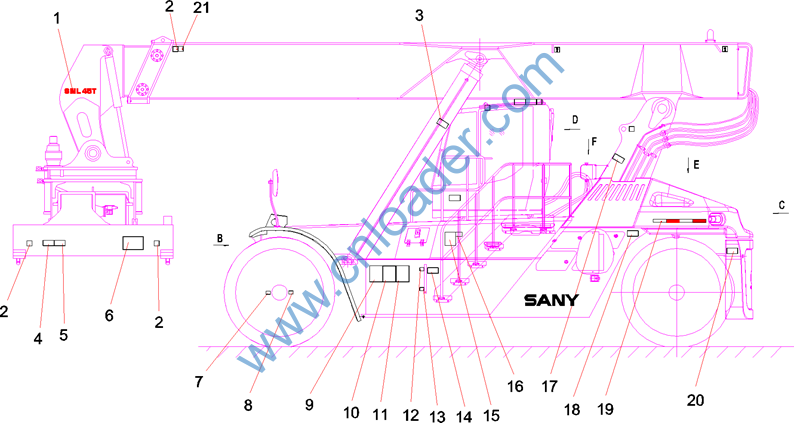

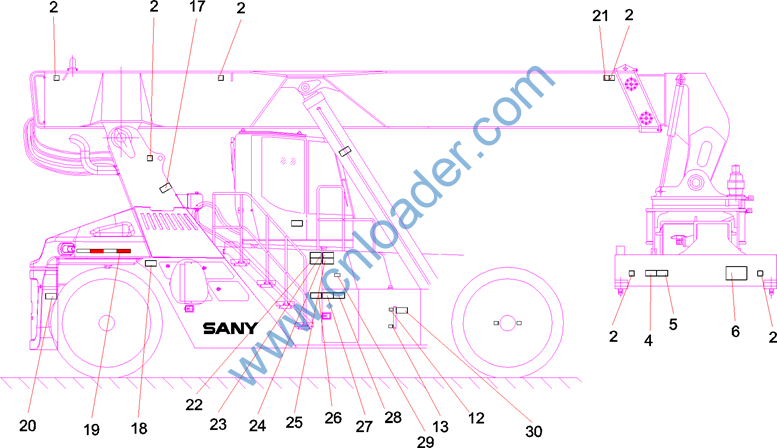

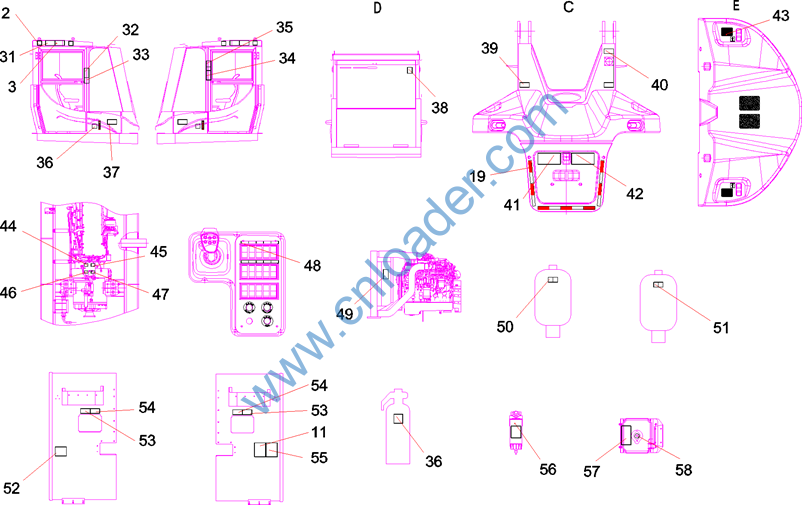

铭牌总成




















序号

代码

名称

数量

1

10061340

安全载荷标牌RSC45(B).7-29

2

2

A820101990552

吊钩点标示图

16

3

13567189

小心碰头标牌

2

4

13564363

谨防高压线标牌

1

5

13567166

当心吊物警示牌

2

6

13609639

属具警示标牌

2

7

13564381

轮胎气压标牌

2

8

13564392

轮胎螺栓检查标牌

2

9

13564394

液压压力标牌

1

10

13578390

正面吊润滑点标牌

1

11

13564292

安全上机标牌

1

12

12120439

最高油位指示牌

2

13

12120438

最低油位指示牌

2

14

13564377

液压油箱标牌

1

15

12393603

铭牌

1

16

10061841

CE标牌

1

17

13567179

禁止攀爬警示牌

2

18

13567191

轮胎警示标牌

3

19

A290000003269

车身反光标识

7

20

13567194

正面吊转弯时禁止靠近标牌

2

21

13816362

绑定点示意标牌

14
















序号

代码

名称

数量

2

A820101990552

吊钩点标示图

16

4

13564363

谨防高压线标牌

1

5

13567166

当心吊物警示牌

2

6

13609639

属具警示标牌

2

12

12120439

最高油位指示牌

2

13

12120438

最低油位指示牌

2

17

13567179

禁止攀爬警示牌

2

18

13567191

轮胎警示标牌

3

19

A290000003269

车身反光标识

7

20

13567194

正面吊转弯时禁止靠近标牌

2

21

13816362

绑定点示意标牌

14

22

13564376

燃油箱标牌

1

23

13567217

禁止使用乙醚标牌

1

24

13567167

当心夹手标牌

1

25

13567185

禁止烟火禁示标牌

1

26

13564372

电源开关标牌

1

27

13564373

蓄电池标牌

1

28

13567164

当心触电警示标牌

1

29

13781617

移动方向示意标牌

1

30

13564379

刹车油标牌

1
