序号 |
代码 |
名称 |
数量 |
|
1 |
60024203 |
管夹体 |
18 |
|
2 |
60202488 |
支撑轨螺母M8-SM2-5DMW3 |
3 |
|
3 |
60202487 |
支撑轨螺母 |
4 |
|
4 |
60165334 |
单联管夹TLPG16-218 |
20 |
|
8 |
60165336 |
管夹体SP325/25-PP DP-AS |
10 |
|
9 |
60165337 |
管夹体SP428/28-PPH GD-AS |
2 |
|
序号 |
代码 |
名称 |
数量 |
|
1 |
60024203 |
管夹体 |
18 |
|
4 |
60165334 |
单联管夹TLPG16-218 |
20 |
|
6 |
60165343 |
管夹体SP538-PPH DP-AS |
10 |
|
7 |
60014676 |
管夹体 |
7 |
|
18 |
A210204000116 |
螺钉M5×16GB70.1 |
4 |
|
19 |
A820101350321 |
管夹盖板 |
2 |
|
20 |
A210111000029 |
螺栓 |
6 |
|
21 |
A210404000003 |
垫圈 |
6 |
|
22 |
12768531 |
吊具组合管夹体 |
2 |
|
23 |
12768533 |
吊具组合管夹体 |
2 |
|
序号 |
代码 |
名称 |
数量 |
|
1 |
60186271 |
管夹体SP430/30-PP GD-AS |
5 |
|
2 |
60014674 |
管夹体 |
5 |
|
3 |
A210204000117 |
螺钉M5×20GB70.1 |
7 |
|
4 |
13867619 |
臂架管夹盖板 |
5 |
|
5 |
A210111000029 |
螺栓 |
10 |
|
6 |
A210404000003 |
垫圈 |
15 |
|
7 |
13867741 |
臂架组合下管夹 |
5 |
|
8 |
13867742 |
臂架组合上管夹 |
5 |
|
9 |
A820101350327 |
管夹盖板 |
1 |
|
10 |
A210111000030 |
螺栓M10×55GB5783 |
3 |
|
11 |
A210401000001 |
垫圈 |
3 |
|
12 |
A820101350328 |
组合管夹体 |
1 |
|
13 |
A820601991102 |
组合管夹体 |
1 |
|
14 |
60165343 |
管夹体SP538-PPH DP-AS |
3 |
|
15 |
A210204000486 |
螺钉M6×60GB70.1 10.9级 |
6 |

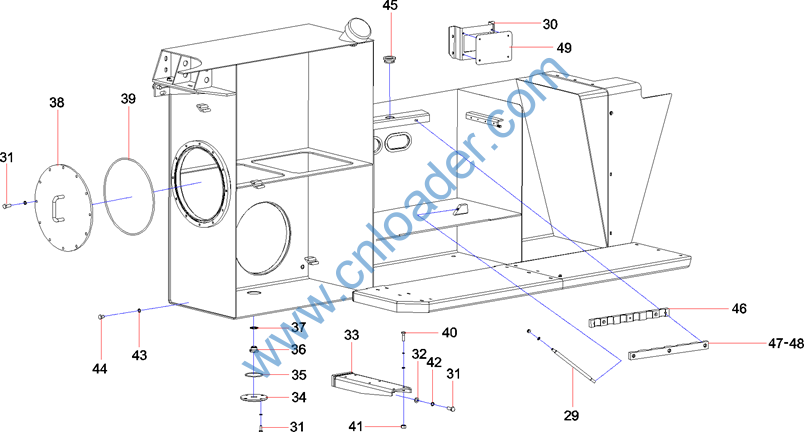

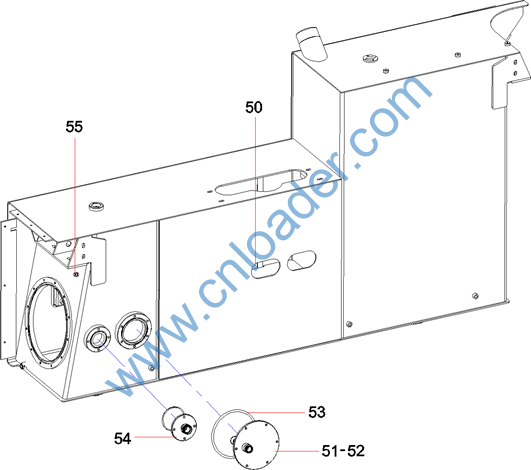

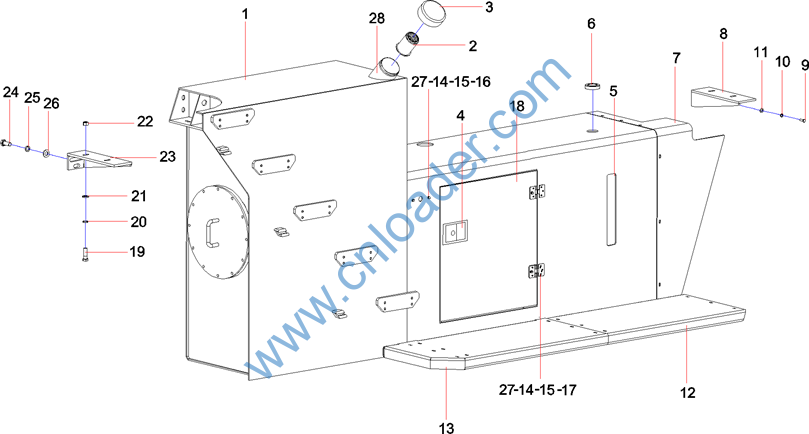

第13章
燃油箱总成
|
序号 |
代码 |
名称 |
数量 |
|
1 |
13216636 |
燃油箱体 |
1 |
|
2 |
60022607 |
滤网 |
1 |
|
3 |
60333717 |
油箱盖JKE00049 |
1 |
|
4 |
A222200000042 |
机罩锁 |
1 |
|
5 |
A250100000041 |
液位液温计 |
1 |
|
6 |
A222100000265 |
空气滤清器 |
1 |
|
7 |
12602467 |
右前盖 |
1 |
|
8 |
10187941 |
油箱后支架 |
1 |
|
9 |
A210111000089 |
螺栓 |
21 |
|
10 |
A210401000017 |
垫圈 |
26 |
|
11 |
A210404000005 |
垫圈 8GB96.1 |
21 |
|
12 |
10043086 |
踏板(一) |
1 |
|
13 |
10043085 |
踏板(二) |
1 |
|
14 |
A210401000016 |
垫圈 |
14 |
|
15 |
A210405000006 |
垫圈 |
14 |
|
16 |
A210307000016 |
螺母 |
2 |
|
17 |
A210891000015 |
铰链(中门) |
2 |
|
18 |
12506004 |
电瓶箱门 |
1 |
|
19 |
A210111000040 |
螺栓 |
8 |
|
20 |
A210401000002 |
垫圈 |
8 |
|
21 |
A210404000004 |
垫圈 |
8 |
|
22 |
A210307000001 |
螺母 |
5 |
|
序号 |
代码 |
名称 |
数量 |
|
23 |
12781480 |
油箱前支架 |
1 |
|
24 |
A210111000112 |
螺栓 |
6 |
|
25 |
A210401000004 |
垫圈 |
6 |
|
26 |
A210491000118 |
垫圈 16GB1230 |
6 |
|
27 |
A210111000080 |
螺栓 |
14 |
|
28 |
A210264000004 |
自攻螺钉ST4.2×9.5GB845 |
3 |
|
序号 |
代码 |
名称 |
数量 |
|
29 |
12495270 |
电瓶压紧螺杆 |
1 |
|
30 |
12583793 |
控制器安装板 |
1 |
|
31 |
A210111000018 |
螺栓 |
64 |
|
32 |
A210405000011 |
垫圈 |
18 |
|
33 |
10465351 |
踏板支架 |
2 |
|
34 |
10774636 |
清洗油孔盖板 |
3 |
|
35 |
A210609000082 |
O形圈85×3.55GB3452.1 |
4 |
|
36 |
21051814 |
螺塞 |
3 |
|
37 |
A210434000015 |
垫圈 |
3 |
|
38 |
10121195 |
人孔盖板总成 |
2 |
|
39 |
A210609000295 |
O形圈 |
2 |
|
40 |
A210111000090 |
螺栓 |
15 |
|
41 |
A210307000012 |
螺母 |
20 |
|
42 |
A210401000001 |
垫圈 |
70 |
|
43 |
A210434000009 |
垫圈18JB982 |
2 |
|
44 |
A210333000011 |
螺塞M18×1.5JB1000 |
2 |
|
45 |
11342373 |
护套四 |
1 |
|
46 |
12583792 |
管夹座 |
1 |
|
47 |
12583791 |
管夹 |
1 |
|
48 |
A210204000162 |
螺钉 M8×25GB70.1 |
5 |
|
49 |
12495272 |
板一 |
1 |
