SRSC45H1 container reach stacker main body RS4501Y60196 GPL

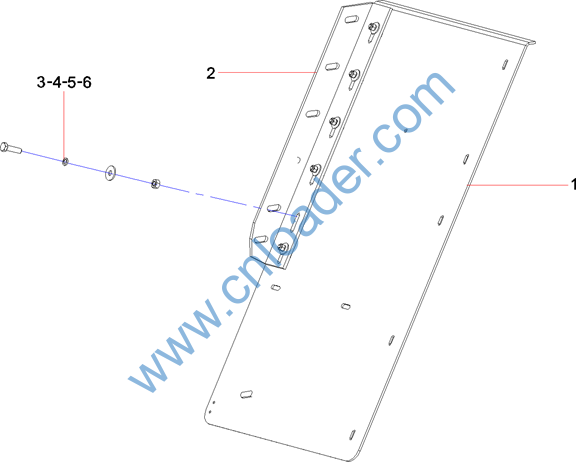

序号

代码

名称

数量

1

12008185

1

2

10347359

安装座

1

3

A210111000040

螺栓

6

4

A210401000002

垫圈

6

5

A210404000004

垫圈

12

6

A210307000001

螺母

6

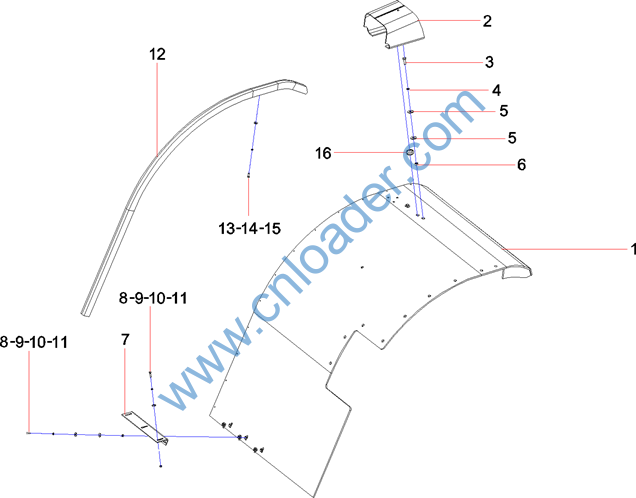

序号

代码

名称

数量

1

12457513

挡泥板组焊(左)

1

2

13587141

前大灯座(左)

1

3

A210111000023

螺栓

2

4

A210401000001

垫圈

2

5

A210404000003

垫圈

4

6

A210307000017

螺母

2

7

10477981

支板

1

8

A210111000091

螺栓

6

9

A210401000017

垫圈

6

10

A210404000005

垫圈 8GB96.1

12

11

A210307000012

螺母

6

12

12462194

封边(左)

1

13

A210210000017

螺钉M6×20GB818

13

14

A210401000016

垫圈

13

15

A210404000009

垫圈 6GB96.1

13

16

12904926

橡胶套

1

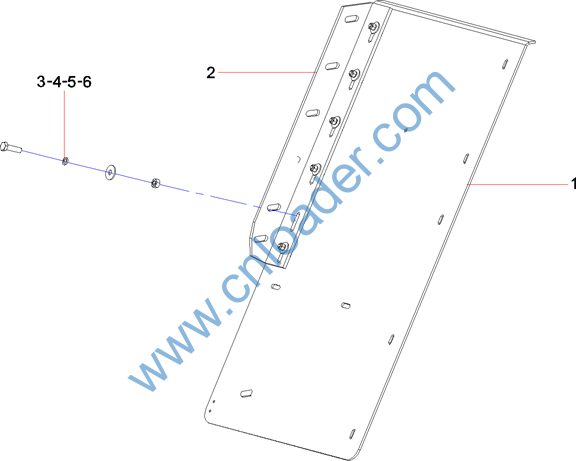

序号

代码

名称

数量

1

13116947

1

2

10347353

安装座

1

3

A210111000040

螺栓

6

4

A210401000002

垫圈

6

5

A210404000004

垫圈

12

6

A210307000001

螺母

6

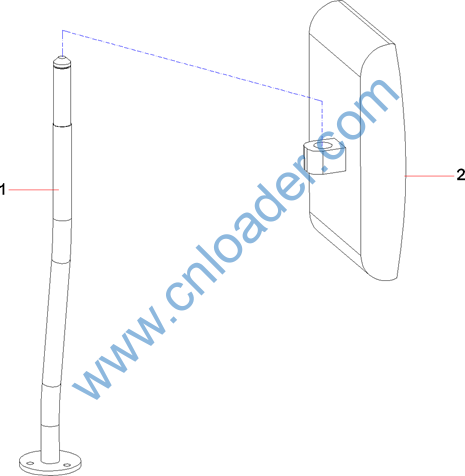

序号

代码

名称

数量

1

10182062

支杆

1

2

A229900002196

后视镜

1




















序号

代码

名称

数量

1

10182062

支杆

1

2

A229900002197

后视镜

1

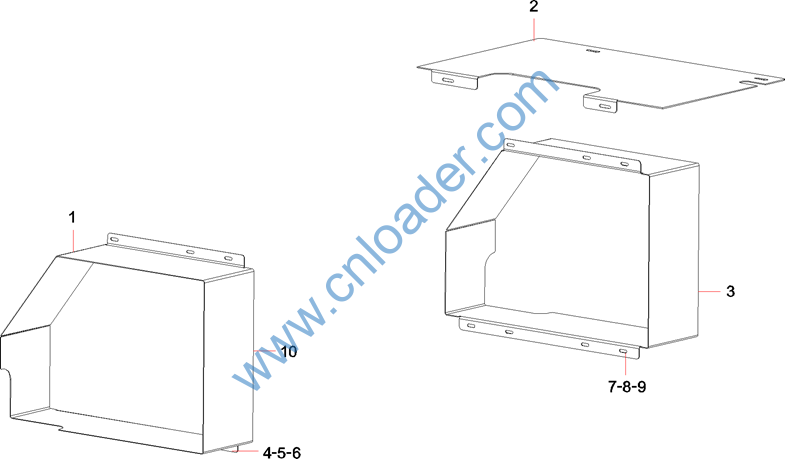

序号

代码

名称

数量

1

13429396

左侧导风罩焊接

1

2

13049565

右侧导风罩

1

3

13429420

右侧导风罩焊接

1

4

A210401000016

垫圈

7

5

A210405000006

垫圈

14

6

21005327

螺栓M6×10GB5783

7

7

A210111000240

螺栓

14

8

A210401000017

垫圈

14

9

A210405000007

垫圈

28

10

A230105000070

门密封条ZF318 L=4500

1

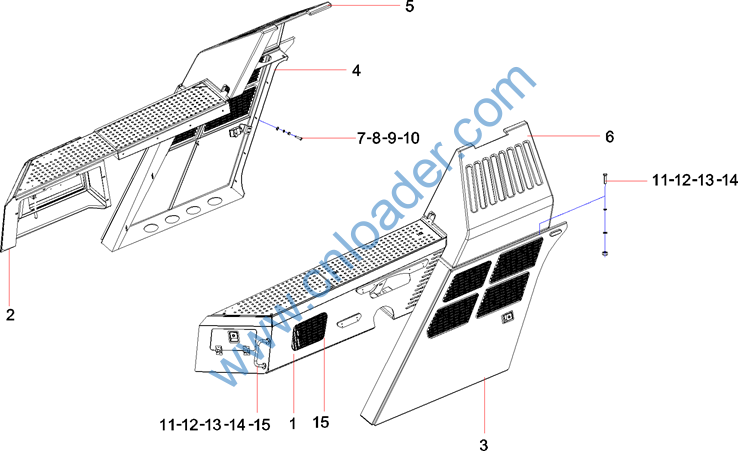

序号

代码

名称

数量

1

13556612

左侧平台

1

2

13556654

右侧平台

1

3

13115749

左侧门

1

4

13114137

右侧门

1

5

13015881

右侧支耳罩体

1

6

13015497

左侧支耳罩体

1

7

A210111000025

螺栓

31

8

A210401000001

垫圈

31

9

A210404000003

垫圈

31

10

A210307000017

螺母

16

11

A210111000093

螺栓M8×40GB5783

10

12

A210404000005

垫圈 8GB96.1

24

13

A210401000017

垫圈

10

14

A210307000012

螺母

10

15

11474961

活动调整垫

15
