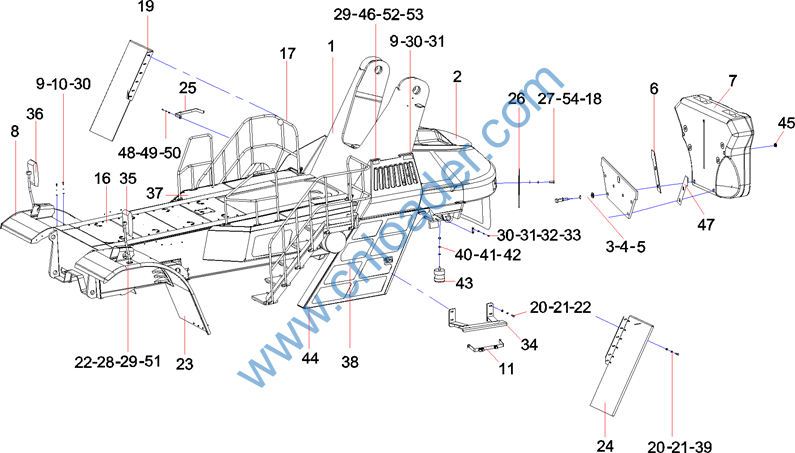

SRSC45H1 container reach stacker main body RS4501Y60196 FKY
















序号

代码

名称

数量

1

13571844

车架体组焊

1

2

13026020

固定配重系统

1

3

A210401000012

垫圈36GB93

4

4

A820102010533

垫圈

4

5

60269169

螺栓M36×220 GB5783

4

6

12898172

下配重垫板

4

7

13013690

后配重

1

8

12457630

挡泥板(右)

1

9

A210111000038

螺栓

24

10

A210404000004

垫圈

24

11

11849040

支架RSC45C.3.16

1

16

12451260

盖板六RSC45C.3.4.9

1

17

10941541

扶梯走台总成

1

18

A210405000006

垫圈

8

19

12009348

后挡泥板(右侧)

1

20

A210404000008

垫圈

24

21

A210401000004

垫圈

24

22

A210111000090

螺栓

8

23

12457625

挡泥板(左)

1

24

13116970

后挡泥板(左侧)

1

25

10136225

油水分离器支架

1

26

11006387

尾灯安装板

2


















序号

代码

名称

数量

27

A210210000017

螺钉M6×20GB818

8

28

A210405000007

垫圈

8

29

A210401000017

垫圈

12

30

A210401000002

垫圈

30

31

A210405000001

垫圈

12

32

A210111000039

螺栓

4

33

10106057

挡块

2

34

10246102

液力油散支架

2

35

10201511

后视镜总成(左)

1

36

10182064

后视镜总成(右)

1

37

13861321

管路支架

1

38

13434648

导风罩装配

1

39

A210111000112

螺栓

24

40

A210307000029

螺母

2

41

A210405000008

垫圈

2

42

A210401000006

垫圈

2

43

A222000000066

减震器

2

44

13115789

覆盖件总成

1

45

10480997

安装套

8

46

10545244

联结板

4

48

A210404000003

垫圈

2

49

A210401000001

垫圈

2


















序号

代码

名称

数量

50

A210111000018

螺栓

2

51

A210307000012

螺母

6

52

A210111000093

螺栓M8×40GB5783

4

53

A210404000005

垫圈 8GB96.1

4

54

A210401000016

垫圈

8
















序号

代码

名称

数量

1

13659228

固定上配重

1

2

A210401000006

垫圈

10

3

A210405000008

垫圈

10

4

21010899

螺钉M20×70GB70.1 10.9级

10

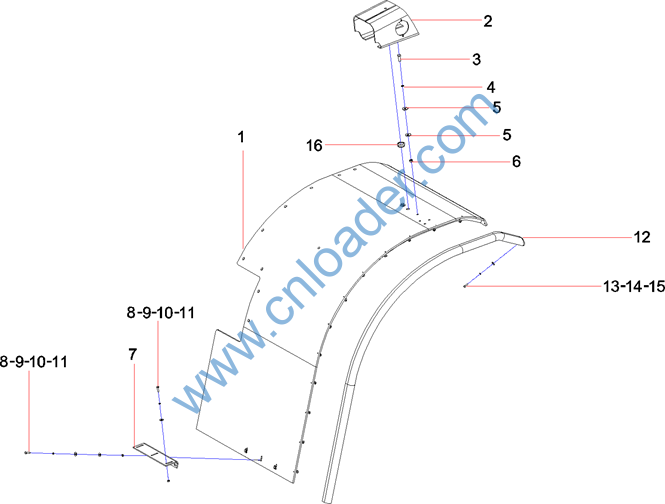

序号

代码

名称

数量

1

12457629

挡泥板组焊(右)

1

2

13587140

前大灯座(右)

1

3

A210111000023

螺栓

2

4

A210401000001

垫圈

2

5

A210404000003

垫圈

4

6

A210307000017

螺母

2

7

10477981

支板

1

8

A210111000091

螺栓

6

9

A210401000017

垫圈

6

10

A210404000005

垫圈 8GB96.1

12

11

A210307000012

螺母

6

12

12462196

封边(右)

1

13

A210210000017

螺钉M6×20GB818

13

14

A210401000016

垫圈

13

15

A210404000009

垫圈 6GB96.1

13

16

12904926

橡胶套

1

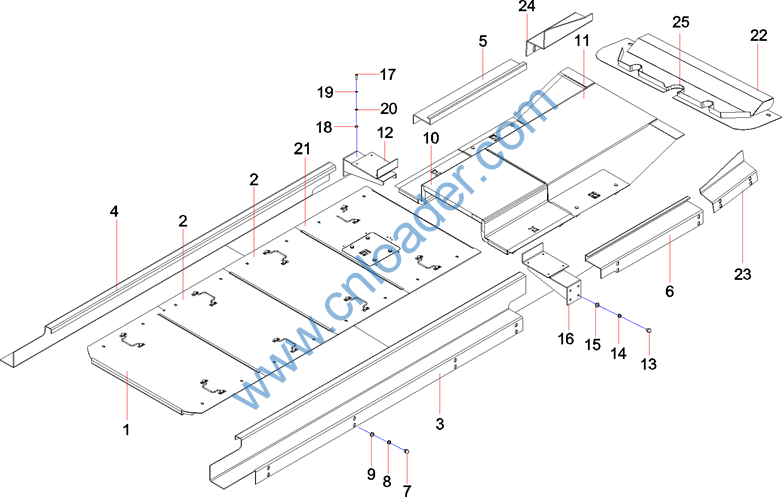

序号

代码

名称

数量

1

10719147

盖板(一)RSC45C.3.4.1

1

2

10719146

盖板(二)RSC45C.3.4.2

2

3

10762082

盖板支板(一)

1

4

10762083

盖板支板(二)

1

5

11027922

支板(三)

1

6

11027877

支板(四)

1

7

A210111000227

螺栓

32

8

A210401000004

垫圈

32

9

A210405000003

垫圈

32

10

10437780

盖板(三)RSC45.3C.4.3

1

11

12613084

盖板(四)

1

12

10902059

托链安装架右

1

13

A210204000020

螺钉M12×25GB70.1

8

14

A210401000002

垫圈

8

15

A210405000001

垫圈

8

16

10902060

托链安装架左

1

17

A210111000090

螺栓

4

18

A210307000012

螺母

4

19

A210401000017

垫圈

4

20

A210405000007

垫圈

4

21

11338703

盖板(五)

1

22

12759700

盖板六RSC45C.3.4.9

1


















序号

代码

名称

数量

23

11621027

支板(五)

1

24

11621032

支板(六)

1

25

60239386

胶条护套1CC8-0020

1
