SRSC1009-6E container reach stacker crane main body QH

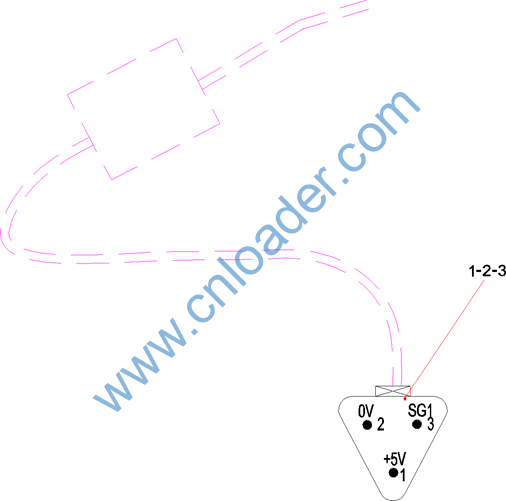

序号

代码

名称

数量

1

B241200000591

3芯矩形插座

1

2

B241200000603

次极锁3线(插针)

1

3

B249900000288

插针

3

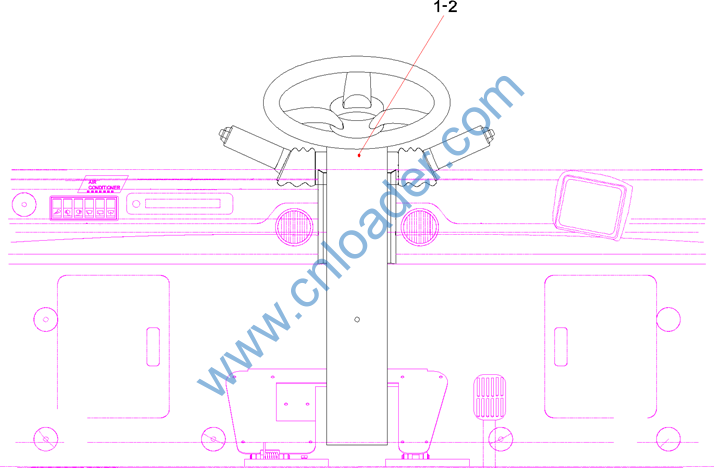

序号

代码

名称

数量

1

12907096

方向机安装布置图

1

2

12907089

方向机内置接线图

1




















序号

代码

名称

数量

1

12895470

海拉卤素灯

2

2

12901982

LED尾灯组合

2

3

12901990

LED侧标识灯

2

4

12916541

接近开关

2

5

60165334

单联管夹TLPG16-218

2

6

60111064

螺母 8.8级 施必牢六角凸缘

2

7

A210204000139

螺钉M6×60GB70.1

2

8

12893891

斜臂架线束

1

9

12987207

液位传感器

1

10

12904492

车体后部线束

1

11

60143816

电源总开关250-24-X

1

12

12905324

电源线束

1

13

12934743

蓄电池

1

14

13275833

紧固夹21.2

25

15

13275826

紧固夹13.0

50

16

13961459

车架体电控柜总成定制

1

17

12912711

温度传感器

1

18

12912717

温度传感器

2

19

12912580

多音喇叭

1

38

13577240

总电源保险

1

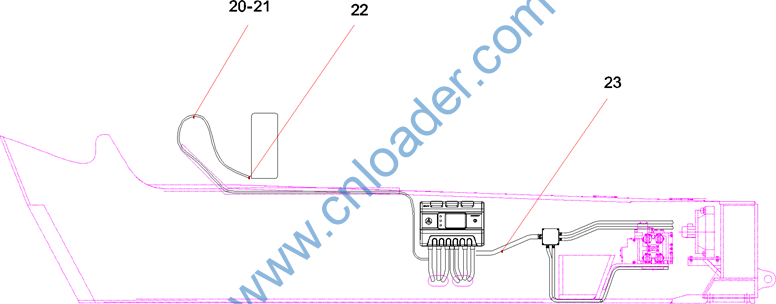

序号

代码

名称

数量

20

12893282

拖链线束一

1

21

12893508

拖链线束二

1

22

12893625

拖链线束三

1

23

12904835

车体中前部线束

1


















序号

代码

名称

数量

24

12901989

LED前大灯组合

2

25

12912575

单音喇叭

1

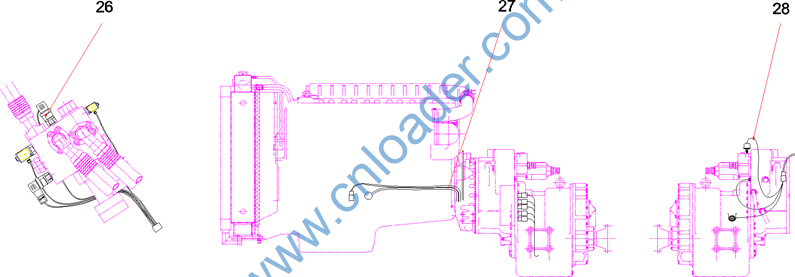

序号

代码

名称

数量

26

12912754

压力传感器

5

27

12906703

发动机线束

1

28

12912737

压力传感器

1
















序号

代码

名称

数量

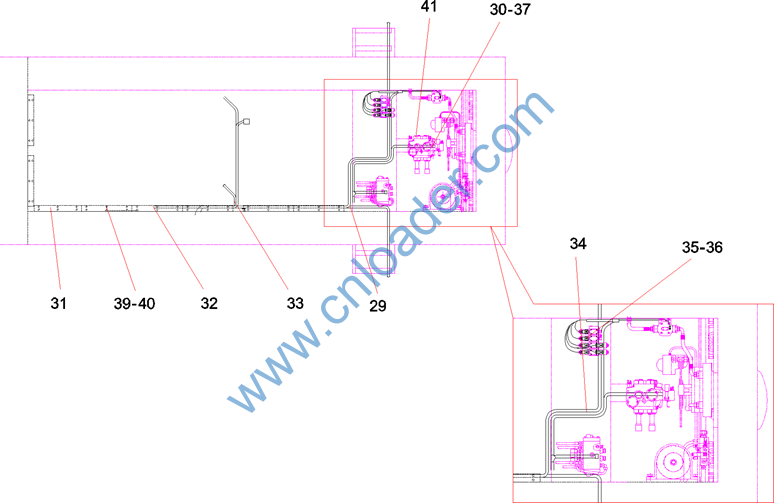

29

60162155

窥口铜接线端头SC10-10

8

30

A242000000048

端子

10

31

A810201055737

车身电缆支架装配图

1

32

60119462

双回路扎带PLB4S-M0 黑色

25

33

12893735

变矩器档位电磁阀线束

1

34

13426794

车架体焊钉焊接图

1

35

B229900002528

堵塞

35

36

B229900001096

密封堵塞

29

37

13000731

康明斯发动机配置清单

1

39

13275836

紧固夹34.5

30

40

A241000000025

中间接头

40

41

13034057

发动机线束支架

1
