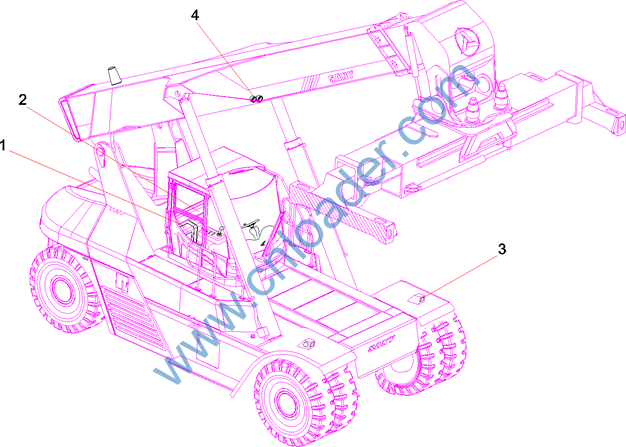

序号 |
代码 |
名称 |
数量 |
|
1 |
13178401 |
电气原理图 |
1 |
|
2 |
13961411 |
驾驶室电气布置图定制 |
1 |
|
3 |
13426864 |
车架体电气布置图 |
1 |
|
4 |
13445368 |
臂架电气布置图 |
1 |
|

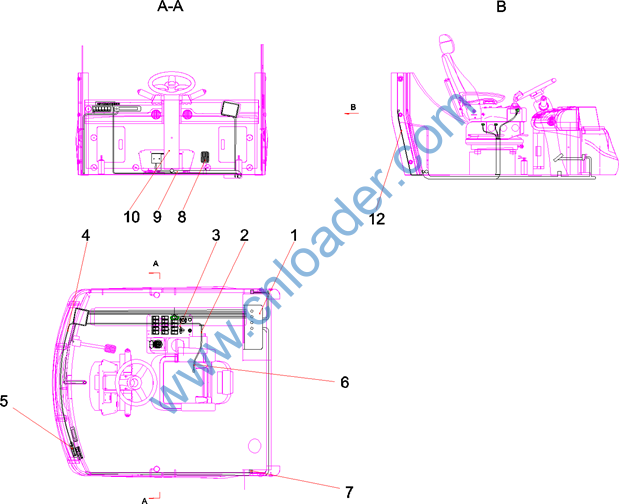

序号 |
代码 |
名称 |
数量 |
|
1 |
13961394 |
驾驶室电控柜总成定制 |
1 |
|
2 |
12895249 |
右面板线束 |
1 |
|
3 |
13484326 |
右操作面板总成 |
1 |
|
4 |
12895244 |
前面板线束 |
1 |
|
5 |
13960956 |
前操作面板总成定制 |
1 |
|
6 |
12894959 |
空调线束 |
1 |
|
7 |
A241200000698 |
制动灯开关JK204 |
2 |
|
8 |
13014972 |
油门踏板 |
1 |
|
9 |
12894939 |
方向机线束 |
1 |
|
10 |
12907176 |
方向机操作总成 |
1 |
|
12 |
13016751 |
驾驶室后顶部线束 |
1 |
|

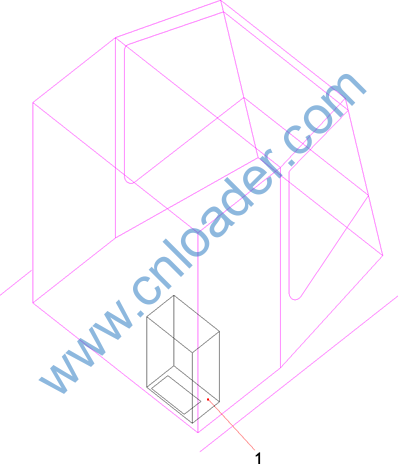

序号 |
代码 |
名称 |
数量 |
|
1 |
13961036 |
驾驶室电控布置图定制 |
1 |
|

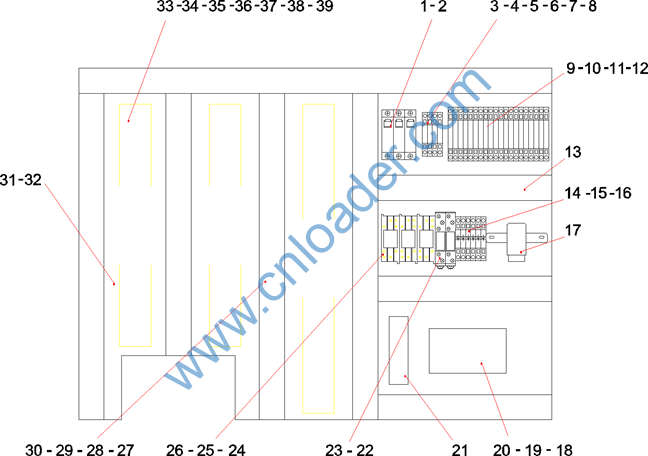

序号 |
代码 |
名称 |
数量 |
|
1 |
A241200000220 |
线路保护断路器63-AC380-1-A3 |
2 |
|
2 |
A241200000221 |
线路保护断路器 |
1 |
|
3 |
A242000000307 |
端板和隔板 |
2 |
|
4 |
A242000000303 |
接线端子 |
4 |
|
5 |
60208346 |
高低跨接器284-413 |
4 |
|
6 |
60208347 |
隔板284-367 |
2 |
|
7 |
21001517 |
接线端子 |
2 |
|
8 |
A241900000042 |
电线 |
1 |
|
9 |
A242000000381 |
接线端子 |
25 |
|
10 |
B241300000020 |
熔断器 |
9 |
|
11 |
B241300000021 |
熔断器 |
9 |
|
12 |
23003013 |
相邻跨接器 |
18 |
|
13 |
60035696 |
行线槽 |
3 |
|
14 |
A241600000022 |
卡轨 |
2 |
|
15 |
A242000000382 |
二极管端子 |
6 |
|
16 |
A242300000406 |
插件电阻121-5% |
1 |
|
17 |
B240700000265 |
雨刮间歇继电器 |
1 |
|
18 |
A810299000589 |
三一科技端子线束 |
1 |
|
19 |
A810299000751 |
三一移动终端 |
1 |
|
20 |
A810299000548 |
港机正面吊转换板总成SYTB-1G |
1 |
|
21 |
12561952 |
堆高机接地铜母排 |
1 |
|
22 |
B240700000399 |
中间继电器 |
3 |
|
序号 |
代码 |
名称 |
数量 |
|
23 |
B240700000395 |
继电器座 |
3 |
|
24 |
B241600000002 |
自保持夹 |
12 |
|
25 |
B240700000114 |
中间继电器 |
3 |
|
26 |
B240700000125 |
继电器座 |
3 |
|
27 |
A241900000152 |
电线 |
3 |
|
28 |
A241900000038 |
电线 |
100 |
|
29 |
A239900000052 |
尼龙扎带 |
80 |
|
30 |
A242000000390 |
端子 |
250 |
|
31 |
60183141 |
带锁紧软管接头WQGZ1-M20B/AD21.2 |
3 |
|
32 |
60183802 |
尼龙螺母GMK-M20B |
3 |
|
33 |
60208151 |
终端固定器249-116 6mm |
10 |
|
34 |
60208152 |
接线端子769-176 普通灰色 |
225 |
|
35 |
60208153 |
组合式插座挡板769-308 橙色 |
26 |
|
36 |
60208154 |
接地端子769-237 黄绿色 |
6 |
|
37 |
B241800000030 |
WSB标示 Wago |
6 |
|
38 |
B242000000013 |
相邻跨接器 |
10 |
|
39 |
A241600000002 |
卡轨 |
1 |
|
序号 |
代码 |
名称 |
数量 |
|

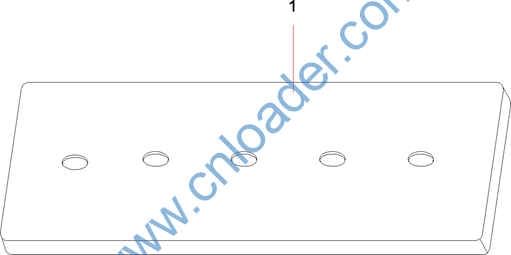

1 |
B241900000020 |
铜母排 |
1 |
|

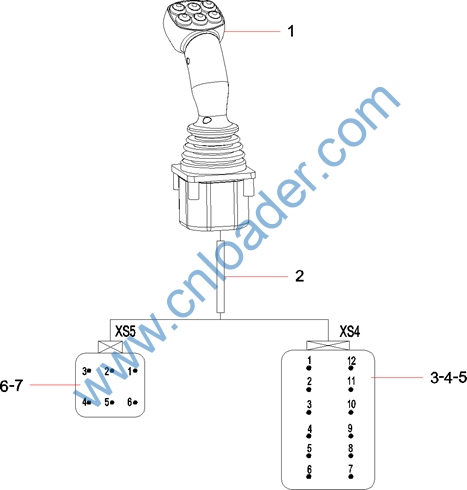

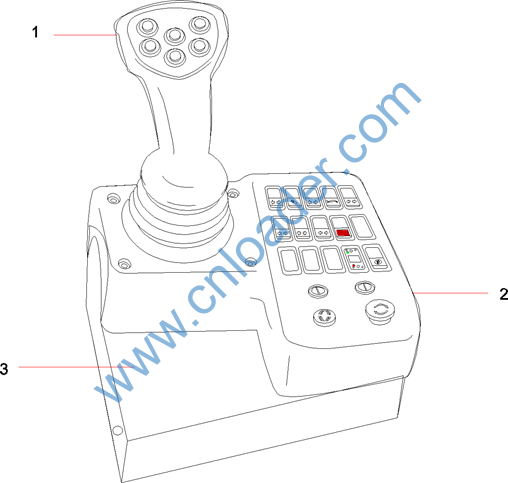

序号 |
代码 |
名称 |
数量 |
|
1 |
12907177 |
操作手柄 |
1 |
|
2 |
12907741 |
右面板安装布置图 |
1 |
|
3 |
12907942 |
右操作面板接线图 |
1 |
