SRSC1009-6E container reach stacker crane main body DH

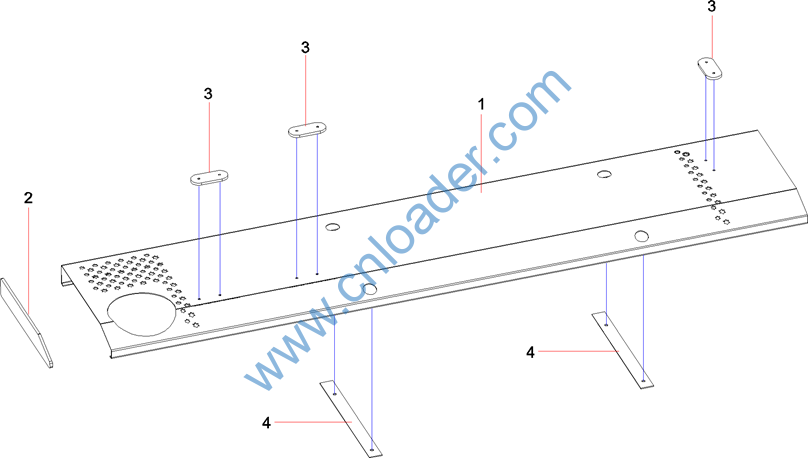

序号

代码

名称

数量

1

12031621

右上踏板

1

2

12031622

筋板

4

3

12031623

安装板

2

4

12031624

扶梯安装板

3

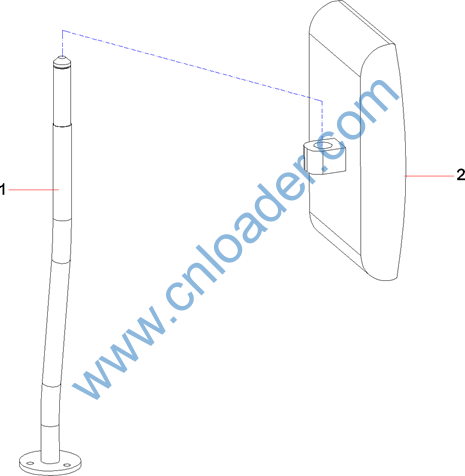

序号

代码

名称

数量

1

10182062

支杆

1

2

A229900002197

后视镜

1




















序号

代码

名称

数量

1

10182062

支杆

1

2

A229900002196

后视镜

1




















序号

代码

名称

数量

1

12031626

左上踏板

1

2

12031622

筋板

3

3

12031624

扶梯安装板

3

4

12031623

安装板

2

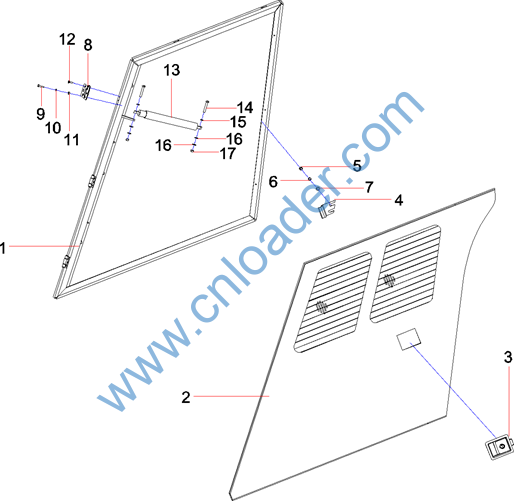

序号

代码

名称

数量

1

12031599

门架(左侧)

1

2

12031605

左门

1

3

A222200000042

机罩锁

1

4

13681374

左扣锁板

1

5

A210204000202

螺钉M10×16GB70.1

2

6

A210401000001

垫圈

2

7

A210405000011

垫圈

2

8

10196926

铰链

3

9

A210111000080

螺栓

9

10

A210404000009

垫圈 6GB96.1

9

11

A210319000003

螺母M6GB889.1

9

12

A210211000008

螺钉M6×20GB819.1

9

13

A229900009852

气弹簧

1

14

A210111000094

螺栓

2

15

A210401000017

垫圈

2

16

A210405000007

垫圈

4

17

A210307000012

螺母

4

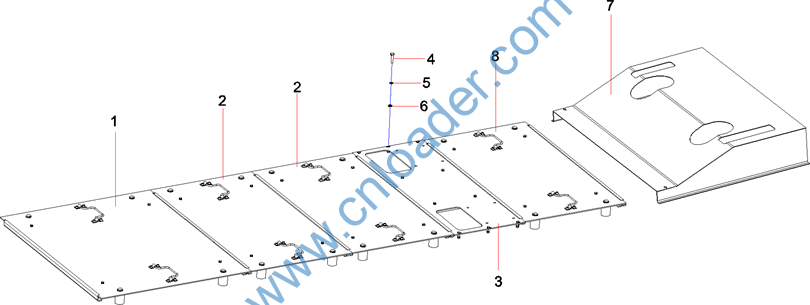

序号

代码

名称

数量

1

12049336

盖板(一)

1

2

12049339

盖板(二)

2

3

12049342

支撑板

1

4

A210111000081

螺栓

8

5

A210405000006

垫圈

8

6

A210401000016

垫圈

16

7

13836507

盖板(6)

1

8

12830084

盖板(四)

1

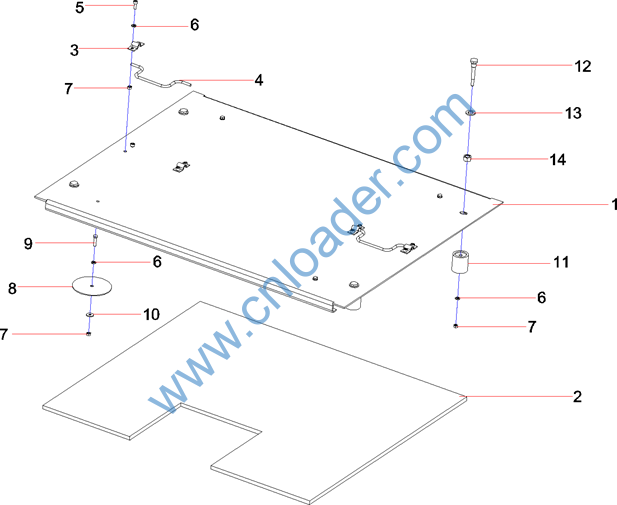

序号

代码

名称

数量

1

12049334

折板(一)

1000

2

12049335

海绵

1000

3

A820101313322

拉手座

4000

4

A820301014172

拉手

2000

5

A210204000130

螺钉 M6×16GB70.1

8000

6

A210405000006

垫圈

17000

7

A210307000016

螺母

17000

8

12014413

垫片

5000

9

A210111000081

螺栓

5000

10

A210404000009

垫圈 6GB96.1

5000

11

A810502000239

弹性柱

4000

12

A820301014341

螺栓

4000

13

A210405000001

垫圈

4000

14

A210307000001

螺母

4000

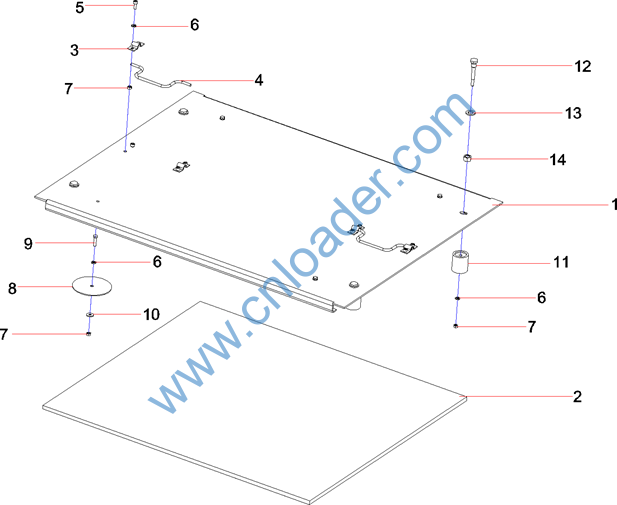

序号

代码

名称

数量

1

12049337

折板(二)

1000

2

12049338

海绵

1000

3

A820101313322

拉手座

4000

4

A820301014172

拉手

2000

5

A210204000130

螺钉 M6×16GB70.1

8000

6

A210405000006

垫圈

17000

7

A210307000016

螺母

17000

8

12014413

垫片

5000

9

A210111000081

螺栓

5000

10

A210404000009

垫圈 6GB96.1

5000

11

A810502000239

弹性柱

4000

12

A820301014341

螺栓

4000

13

A210405000001

垫圈

4000

14

A210307000001

螺母

4000
