SWE20F 挖掘机（872200000001） 1
FINLAND QUICK EXCHANGE BUCKET ASSEMBLY
18 芬 兰 快 换 铲 斗 总 成 （ 1000/0.10 ） (810255000028) 19
A．WORKING DEVICE A．工作装置部分
ARM ASSEMBLY 斗杆总成（846554000005） 2
BOOM ASSEMBLY 动臂总成 （846551000000） 3
BUCKET ASSEMBLE SELECTION TABLE SWE17-102 铲斗总成选配表（810250000000）.4 STANDARD BUCKET ASSEMBLY 18 标准铲斗总成(380/0.04) (810255000015)5
QUICK EXCHANGE INSTALLATION（ITALY） 18 意大利快换（810255110000） 6
QUICK EXCHANGE INSTALLATION（NEW ZEALAND） 17/18 新西兰快换（810250030000） 20
18 FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 新西兰清沟斗（810255000029） 21
FLAT SLOPE BUCKET（NEW ZEALAND） 18 新西兰平坡斗（810255000031） 22
OFFSET ORGAN ASSEMBLY 铸造偏转头安装（810256000001） 23
B．UPPER CARRIAGE B．上车部分
GENERAL PURPOSE BUCKET ASSEMBLY
18 普 通 铲 斗 总 成 （ 260/0.27 ）
UP OF EXCAVATOR ASSEMBLY 上车总成（872210000001） 25
GENERAL PURPOSE BUCKET ASSEMBLY GENERAL PURPOSE BUCKET ASSEMBLY
QUICK EXCHANGE BUCKET ASSEMBLY(SWEDEN)
18 SWEDEN QUICK EXCHANGE BUCKET ASSEMBLY
(810255000021) 7
18 普通铲斗总成(600/0.06) (810255000017)8
18 普 通 铲 斗 总 成 (1000/0.10) (810255100022) 9
18 瑞典快换 (810250010000)
. 10
18 瑞 典 快 换 铲 斗 总 成 （ 300/0.03 ） (810255000018) 11
SWING PLATFORM ASSEMBLY
ROTARY SUPPORT OIL FOLLING PIPE ASSEMBLY
OIL FILLER PIPE ASSEMBLY OIL FILLER PIPE ASSEMBLY PLATFORM SPONGE ASSEMBLY CONTROL BOARD ASSEMBLY LINKAGE ASSEMBLY
转平台（846510010001） 27
转支承注油管总成（819117000001）
. 28
黄油室注油管总成（846510010500） 29
偏转油缸注油管总成（846510010400） 30
平台海绵总成（846510010600） 31
司机工作台（846516000001） 32
连杆机构总成（846516200001） 34
SWEDEN QUICK EXCHANGE BUCKET ASSEMBLY 18 瑞 典 快 换 铲 斗 总 成 （ 380/0.04 ）
(810255000019)…….. 12
SWEDEN QUICK EXCHANGE BUCKET ASSEMBLY 18 瑞 典 快 换 铲 斗 总 成 （ 600/0.06 ）
(810255000024) 13
SWEDEN QUICK EXCHANGE BUCKET ASSEMBLY 快换铲斗 1000（瑞典）(810255100014) 14
QUICK EXCHANGE BUCKET ASSEMBLY(FINLAND) 18 芬兰快换 (810250020000) 15
FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 18 芬 兰 快 换 铲 斗 总 成 （ 300/0.03 ）
(810255000020) 16
BALL HEAD ROD 3 RIGHT FOOT ASSEMBLY UNDER SHAFT ASSEMBLY LEFT FOOT ASSEMBLY ROD ASSEMBLY
BALL HEAD ROD 2 UPPER SHAFT ASSEMBLY
DRIVING CONTROL ASSEMBLY
球头连杆 3（810216108000） 35
右踏板总成（846516200200） 36
下轴总成（846516200300） 37
左踏板总成（846516200100） 38
连杆（819110206000） 39
球头连杆 2（810216107000） 40
上轴总成（846516200400） 41
行走操纵总成 (846516010000) 42
FINLAND QUICK EXCHANGE BUCKET ASSEMBLY
18 芬 兰 快 换 铲 斗 总 成 （ 380/0.04 ） (810255000027) 17
DOUBLE FOOT VALVE ASSEMBLY
双 联 脚 踏 阀 总 成 811000051
（846516010200） 43
RIGHT CONTROL BOX ASSEMBLY 右操纵箱总成-1（750708010002） 44 D．UNDER CARRIAGE D．下车部分
LEFT CONTROL BOX ASSEMBLY 左操纵箱总成-1（750708010001） 45 CHASSIS ASSEMBLY 下车总成（配 NACHI 马达）（846540000000）..71
SEAT ASSEMBLY 座椅安装（846516500001） 46 DOZER ASSEMBLY 推土装置（859761000003） 73
ROLL-OVER STAND ASSEMBLY 翻转架安装（846516500100） 47 DOZER CYLINDER 推土油缸（810296840001） 74
THE SEAT STAY ASSEMBLY 座椅拉线（846516500200）.. 48 TURGOR CYLINDER 涨紧油缸 ZJ0C-SWE15（750106000011） 75
SEALING PLATE ASSEMBLY 封板安装（846516600001） 49 EXTENSION OIL CYLINDER 伸缩油缸（846596860000） 76
WARM AIR BLOWER ASSEMBLY 暖风机安装（846518000000） 50
FUEL TANK ASSEMBLY 燃油箱安装（846514000001） 51 E．HYDRAULIC SYSTEM E．液压系统
STORAGE BATTERY ASSEMBLY 电瓶安装（846517000001） 52 HYDRAULIC SYSTEM JIONT AND PIPELINE 液压系统-接头和管路（846596000003）
SHROUDING ASSEMBLY 封板安装（846510020001） 53 ASSEMBLY . 77
CABIN ASSEMBLY DOOR ASSEMBLY
FLIP WINDOW ASSEMBLY COVERING ASSEMBLY END CAP ASSEMBLY
COVER PIECE END COVER HINGE LOCK ASSEMBLY
DRIVER‘S CAB ASSEMBLY (OPTIONAL)
C．POWER SYSTEM POWER DEVICE ASSEMBLY
COOLING SYSTEM ASSEMBLY ENGINE ASSEMBLY
ACCELERATOR STAY WIRE ASSEMBLY MAIN PUMP ASSEMBLY
FUEL PIPE LINE ASSEMBLY SEAL SPONGE ASSEMBLY HYDRAULIC OIL TANK ASSEMBLY
驾驶室总成(838300000000) 54
门总成(838302000000) 56
翻转窗总成 SW-Ⅰ(838304020000) 57
覆盖件安装（872221000000） 58
SWE20B 尾盖总成（846521080000） 59
SWE20B 覆盖件尾罩铰链（846521020000） 60
锁扣总成（846521500001） 61
敞篷安装(选配)（846521700001） 62
C．动力系统
动力装置总成（872212000001） 63
散热系统总成（846512010001） 64
发动机安装（872212070000） 65
油门拉线安装（846512020402） 66
液压泵安装（846512030001） 67
燃油管路安装（846512040001） 68
密封海绵总成（846512060001） 69
液压油箱安装（846515000001） 70
MAIN PUMP HYDRAULIC PIPELINE ASSEMBLY OIL RETURN HYDRAULIC PIPELINE ASSEMBLY
MAIN VALVE TO BACK BOOM STEEL AND BOOM CYLINDER PIPE ASSEMBLY
SWING HYDRAULIC PIPELINE ASSEMBLY UNDER CARRIAGE RIGHT TRAVEL PIPELINE ASSEMBLY
UNDER CARRIAGE LEFT TRAVEL PIPELINE ASSEMBLY
UNDER CARRIAGE DOZER PIPELINE ASSEMBLY
UNDER CARRIAGE FLEX PIPELINE ASSEMBLY
MAIN VALVE TO CENTER JOINT HYDRAULIC PIPELINE ASSEMBLY（QUICK COUPLER) MAIN VALVE TO CENTER JOINT HYDRAULIC PIPELINE ASSEMBLY （ STANDARD CONFIGURATION)
主泵液压管路安装（846596101003） 78
油液压管路安装（846596102003）
. 79
主阀至动臂背部钢管及动臂油缸液压管路安装
（846596103003） 80
转液压管路安装（846596103003） 81
下 车 右 侧 行 走 马 达 液 压 管 路 安 装
（846596200003） 82
下 车 左 侧 行 走 马 达 液 压 管 路 安 装
（846596200003） 83
下车推土液压管路安装（846596200003）
. 84
下车伸缩油缸液压管路安装（846596200003）
. 85
主阀至中央 转接头及推土选择阀管路安装 (液压快换锁管路配置）（846596103003） 86
主阀至中央 转接头及推土选择阀管路安装 (标准配置）（846596103003）
. 87
BOOM SWING HYDRAULIC PIPELINE
偏 转 油 缸 管 路 安 装 ( 辅 具 管 路 配 置 ）
RADIO 收音机（859797200000） 104
ASSEMBLY（AUXILIARY CONFIGURATION) （846596103003） 88 HEADLIGHT 前灯（859797200000） 105
BOOM SWING HYDRAULIC PIPELINE 偏转油缸管路安装(标配）（846596103003） BOOM LIGHT 动臂灯（872297100000） 106
ASSEMBLY（STANNDARD CONFIGURATION) . 89 WIPER ASSEMBLY 雨刮器（720405000010） 107
RIGHT PILOT CONTROL HYDRAULIC 右先导手柄液压管路安装（846596401003） PLATFORM ELECTRICAL ASSEMBLY SWE20F 平台电器安装（872297100000） 108
PIPELINE ASSEMBLY . 90 SIMPLE-MODE SWITCH 顶蓬驾驶室翘板开关组（859797100400）…111
LEFT PILOT CONTROL HYDRAULIC PIPELINE 左先导手柄液压管路安装（846596401003） COMMON-MODE SWITCH 封闭驾驶室翘板开关组（846597100500）..112
ASSEMBLY . 91 ACCUMULATOR ANODE WIRING HARNESS 蓄电池正极线束（846597100011） 113
TRAVEL PILOT HYDRAULIC PIPELINE 行走先导液压管路安装（846596401003） ACCUMULATOR CATHODE WIRING HARNESS 蓄电池负极线束（846597100012） 114
ASSEMBLY . 92 CAB ASSEMBLY SWE17B-3 驾驶室安装（859797200000） 115
WORK DEVICE AUX HYDRAULIC PIPELINE 工作装置辅具液压管路安装（846596301003）
ASSEMBLY . 93 G. ACCESSORY LIST G．随机清单
WORK DEVICE HAMMER HYDRAULIC 工作装置破碎液压管路安装（846596301003） ACCESSORY LIST 随机附件清单（829989000000） 116
PIPELINE ASSEMBLY . 94 ACCESSORY TOOL LIST 随机工具清单（829999000001） 116
WORK DEVICE QUICK COUPLER HYDRAULIC 工 作 装 置 液 压 快 换 锁 液 压 管 路 安 装
PIPELINE ASSEMBLY （846596301003） 95
WORK DEVICE BUCKET HYDRAULIC 工作装置铲斗液压管路安装(加长斗杆配置）
PIPELINE ASSEMBLY（THE LENGTHEN ARM) （846596301003） 96
WORK DEVICE BUCKET HYDRAULIC 工作装置铲斗液压管路安装( 短斗杆配置）
PIPELINE ASSEMBLY（THE SHORT ARM) （846596301003） 97
WORK DEVICE ARM HYDRAULIC PIPELINE 工作装置斗杆液压管路安装（846596301003）
ASSEMBLY . 98
BUCKET CYLINDER 铲斗油缸（810296830007） 99
ARM CYLINDER 斗杆油缸（846596820007） 100
BOOM CYLINDER 动臂油缸（846596810007） 101
BOOM CYLINDER 动臂油缸（带防爆阀）（846596810008）…102
SWING OIL CYLINDER
F．ELECTRICAL SYSTEM 偏转油缸（810296850000） 103
F．电气系统

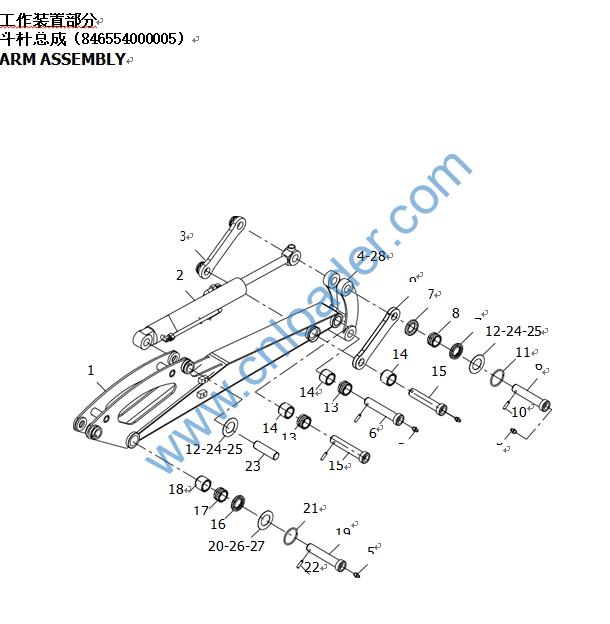

846554000005 A3 ARM ASSEMBLY 斗杆总成
846554000005 A4 ARM ASSEMBLY 斗杆总成

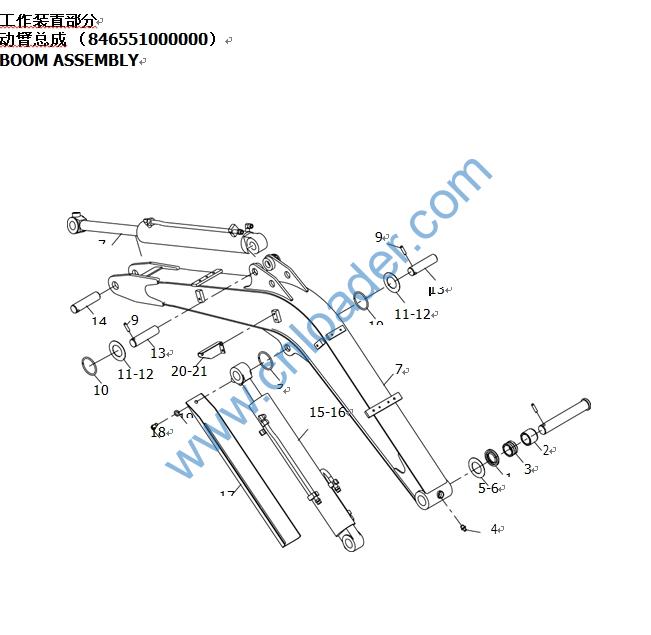

846551000000 A9 BOOM ASSEMBLY 动臂总成
846551000000 A10 BOOM ASSEMBLY 动臂总成
810250000000 A2 BUCKET ASSEMBLE SELECTION TABLE SWE17-102铲斗总成选配表
810256000001 A5 OFFSET ORGAN ASSEMBLY SWE17B铸造偏转头安装
810256000001 A6 OFFSET ORGAN ASSEMBLY SWE17B铸造偏转头安装
872210000001 S1 UP OF EXCAVATOR ASSEMBLY 上车总成
838300000000 A23 DRIVER‘S CAB ASSEMBLY SWE17 ROPS/FOPS驾驶室
872221000000 S2 HOOD ASSEMBLY 覆盖件安装
846540000000 A9 CHASSIS ASSEMBLY 下车总成（配NACHI马达）
872295000000 S1 SIGNS ASSEMBLY 标识总成SWE20F
810299000002 A2 TOOL LIST SWE17工具清单
846596000003 S1 HYDRAULIC SYSTEM SWE20B液压挖掘机液压系统总图
872297000000 S1 ELECTRICAL SYSTEM SWE20F履带式液压挖掘机电气系统
750030000072 1 SEALING RUBBER 17机司机室底密封橡胶
846521700001 A3 DRIVER‘S CAB ASSEMBLY 敞篷安装(选配)
878598000001 S4 ACCESSORIES LIST 随机附件清单846554000005 A3 ARM ASSEMBLY 斗杆总成
846554000005 A4 ARM ASSEMBLY 斗杆总成
846551000000 A9 BOOM ASSEMBLY 动臂总成
846551000000 A10 BOOM ASSEMBLY 动臂总成
810250000000 A2 BUCKET ASSEMBLE SELECTION TABLE SWE17-102铲斗总成选配表
810256000001 A5 OFFSET ORGAN ASSEMBLY SWE17B铸造偏转头安装
810256000001 A6 OFFSET ORGAN ASSEMBLY SWE17B铸造偏转头安装
872210000001 S1 UP OF EXCAVATOR ASSEMBLY 上车总成
838300000000 A23 DRIVER‘S CAB ASSEMBLY SWE17 ROPS/FOPS驾驶室
872221000000 S2 HOOD ASSEMBLY 覆盖件安装
846540000000 A9 CHASSIS ASSEMBLY 下车总成（配NACHI马达）
872295000000 S1 SIGNS ASSEMBLY 标识总成SWE20F
810299000002 A2 TOOL LIST SWE17工具清单
846596000003 S1 HYDRAULIC SYSTEM SWE20B液压挖掘机液压系统总图
872297000000 S1 ELECTRICAL SYSTEM SWE20F履带式液压挖掘机电气系统
750030000072 1 SEALING RUBBER 17机司机室底密封橡胶
846521700001 A3 DRIVER‘S CAB ASSEMBLY 敞篷安装(选配)
878598000001 S4 ACCESSORIES LIST 随机附件清单
810254100001 A10 BUCKET ROD 斗杆（1150mm）
810296830007 S3 BUCKET CYLINDER 铲斗油缸
302490203098 A3 LEFT ROCKER ARM 左摇臂
810254400000 A4 CONNECTING ROD 连杆
810254400000 A4 CONNECTING ROD 连杆
703101010001 1 OIL CUP 油杯M10X1(钢制) JB/T 7940.1进口
304020002410 A1 SHAFT E 销轴E
730652000004 1 DUSTBAND 防尘圈DLW03001 40X30X4
305040001437 A2 SHAFT SLEEVE B 轴套B
810254200000 A4 RIGHT ROCKER ARM 右摇臂
701702010004 1 PIN 销B10X45 GB119
301020003007 A1 STEEL CABLE BAFFLE RING 钢丝挡圈
810251020000 A2 GASKET UNIT 垫片组 II（55X32）
810251020000 A2 GASKET UNIT 垫片组 II（55X32）
305040400006 A4 BUSH 衬套
305040001438 A1 SHAFT SLEEVE C 轴套C
304020002411 A2 SHAFT F 销轴F
730652000027 1 DUSTBAND 防尘圈DLW03501 45X35X4
305040001439 A1 SHAFT SLEEVE D 轴套D
305040500009 A2 BUSH 衬套
304020002412 A1 SHAFT G 销轴G
810254020000 A2 GASKET UNIT 垫片组 III(63X36)
810254020000 A2 GASKET UNIT 垫片组 III(63X36)
301020103001 A1 STEEL CABLE BAFFLE RING 钢丝挡圈
701702010005 1 PIN 销B10X50 GB119
304020002413 A1 SHAFT D 销轴D
750911000019 1 RESIN ADJUSTING PAD 树脂调整垫Ф55XФ32X1
750911000020 1 RESIN ADJUSTING PAD 树脂调整垫Ф55XФ32X1.5
750911000021 1 RESIN ADJUSTING PAD 树脂调整垫Ф60XФ36X1
750911000022 1 RESIN ADJUSTING PAD 树脂调整垫Ф60XФ36X1.5
810254400001 A3 CONNECTING ROD 连杆
730652000027 1 DUSTBAND 防尘圈DLW03501 45X35X4
305040001441 A1 AXLE SLEEVE 轴套A
305040500009 A2 BUSH 衬套
703101010001 1 OIL CUP 油杯M10X1(钢制) JB/T 7940.1进口
810251010000 A2 GASKET UNIT 垫片组I（80X36）
810251010000 A2 GASKET UNIT 垫片组I（80X36）
750911000023 1 RESIN ADJUSTING PAD 树脂调整垫Ф80XФ36X1
750911000046 1 RESIN ADJUSTING PAD 树脂调整垫Ф80XФ36X1.5
810251100000 A21 BOOM WELDING 动臂
846596820007 S3 ARM CYLINDER 斗杆油缸
701702010004 1 PIN 销B10X45 GB119
301020003007 A1 STEEL CABLE BAFFLE RING 钢丝挡圈
810251020000 A2 GASKET UNIT 垫片组 II（55X32）
810251020000 A2 GASKET UNIT 垫片组 II（55X32）
750911000019 1 RESIN ADJUSTING PAD 树脂调整垫Ф55XФ32X1
750911000020 1 RESIN ADJUSTING PAD 树脂调整垫Ф55XФ32X1.5
304020002420 A1 SHAFT C 销轴C
304020002413 A1 SHAFT D 销轴D
846596810007 S4 BOOM CYLINDER 动臂油缸
846596810008 S3 BOOM CYLINDER 动臂油缸（带防爆阀）
810251200000 A2 GUARD PLATE OF BOOM CYLINDER 动臂油缸护板
701104012046 1 BOLT 螺栓M12X16-8.8-DKL GB/T 5783
701502012002 1 WASHER 垫圈12-DKL GB96.2
302040001289 A1 LAMPHOLDER 灯座
701104008043 1 BOLT 螺栓M8X12-8.8-DKL GB/T 5783

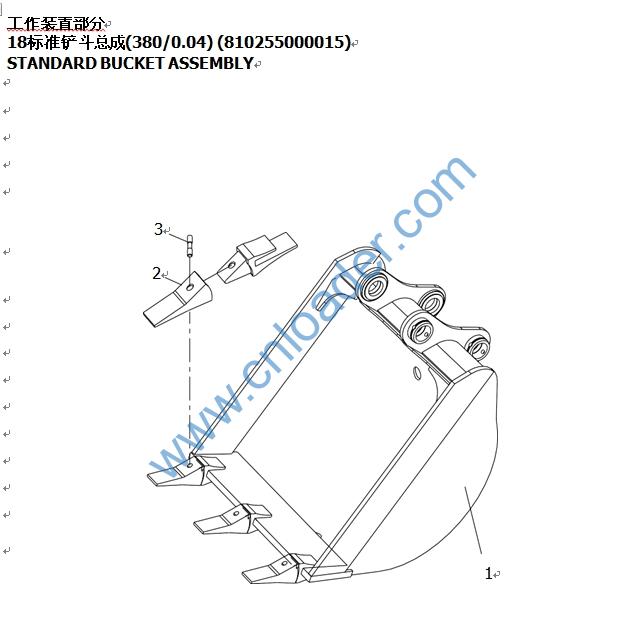

810255000015 A4 STANDARD BUCKET ASSEMBLY 18标准铲斗总成(380/0.04)

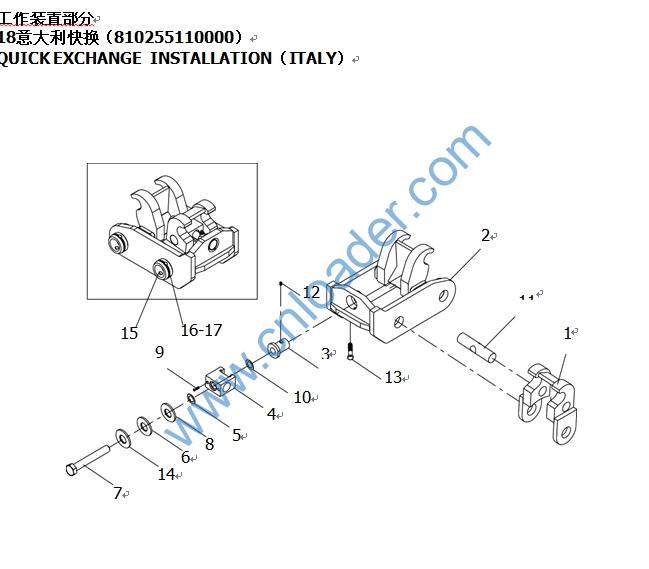

810255110000 A4
QUICK EXCHANGE INSTALLATION（ITALY） 18意大利快换
810255000021 A1
GENERAL PURPOSE BUCKET ASSEMBLY 18普通铲斗总成（260/0.27）
810255000017 A3
GENERAL PURPOSE BUCKET ASSEMBLY 18普通铲斗总成(600/0.06)
810255100022 A3
GENERAL PURPOSE BUCKET ASSEMBLY 18普通铲斗总成(1000/0.10)
810250010000 A2
QUICK EXCHANGE INSTALLATION（SWEDEN） 18瑞典快换
810255000018 A1
18 SWEDEN QUICK BUCKET ASSEMBLY 18瑞典快换铲斗总成（300/0.03）
810255000019 A1
18 SWEDEN QUICK BUCKET ASSEMBLY 18瑞典快换铲斗总成（380/0.04）
810255000024 A1
18 SWEDEN QUICK BUCKET ASSEMBLY 18瑞典快换铲斗总成（600/0.06）
810255100014 A2
SWEDEN QUICK EXCHANGE BUCKET ASSEMBLY 快换铲斗1000（瑞典）
810250020000 A2
QUICK EXCHANGE BUCKET ASSEMBLY(FINLAND) 18芬兰快换
810255000020 A1
18 FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 18芬兰快换铲斗总成（300/0.03）
810255000027 A1
18 FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 18芬兰快换铲斗总成（380/0.04）
810255000026 A1
18 FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 18芬兰快换铲斗总成（600/0.06）
810255000028 A1
18 FINLAND QUICK EXCHANGE BUCKET ASSEMBLY 18芬兰快换铲斗总成（1000/0.10）
810250030000 S1
QUICK EXCHANGE BUCKET ASSEMBLY (NEW ZEALAND) 17/18新西兰快换
810255000029 S1
DITCH CLEANING BUCKET (NEW ZEALAND) 新西兰清沟斗(1000mm 0.1m3)
810255000031 S1 FLAT SLOPE BUCKET (NEW ZEALAND) 18新西兰平坡斗
810255200015 A2 BUCKET 铲斗(384mm 0.04m3)
750601000010 1 BUCKET TOOTH SHEATH0-3L 斗齿套0-3L
750601000012 1 PIN0-3L 销子0-3L
810255110200 A4 HOOK PLATE COMPONENT 钩板组件
810255110100 A4 QUICK EXCHANGE SEAT 快换座
305060000426 A3 COVER 套
302030003894 A1 SEAT 座
730652000083 1 DUSTBAND 防尘圈KWS018026045 18X26X6
305070000255 A1 COPPER WASHER 铜垫
304050000181 A1 QUICK EXCHANGE BOLT 17快换螺杆
305070000256 A1 IRON WASHER 铁垫
701104010037 1 BOLT 螺栓M10X35-10.9-DKL GB/T 5783
701512017001 1 CHECK RING 挡圈17 GB/T 894
304020000466 A1 SHAFT 轴
703101008002 1 OIL CUP 油杯M8X1 JB/T 7940.1
701318008001 1 SCREW 螺钉M8X12 GB/T 79
701504018001 1 WASHER 垫圈18 GB/T 97.1
304020002060 A1 SHAFT 销轴
701702010004 1 PIN 销B10X45 GB119
301020003007 A1 STEEL WIRE RING 钢丝挡圈
