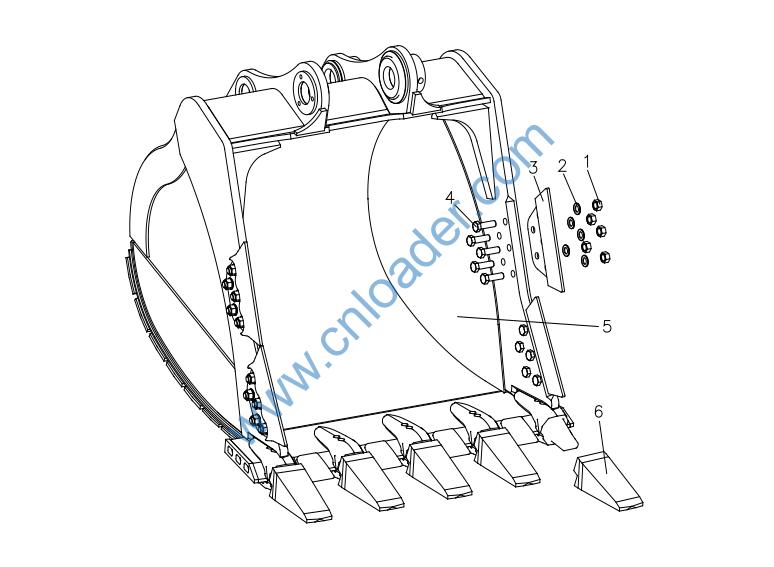

1 805238424 螺母 M27 10（达克罗）Nut 20
2 805338346 垫圈 27 300HV（达克罗） 20
Washer
3 819948120 侧齿 Side Cutter 4
4 805009437 螺栓 M27×90 20
10.9（达克罗）Bolt
5 314008740 铲斗体 Bucket 1
6 819947743 齿套组件 Tooth 5
314009081 铲斗体 Bucket 1
2 819960261 齿套 Tooth 5
3 819960267 竖销 Pin 5
4 819960269 侧齿 Side Cutter 4
5 819960270 销子卡簧组件 Pin 8

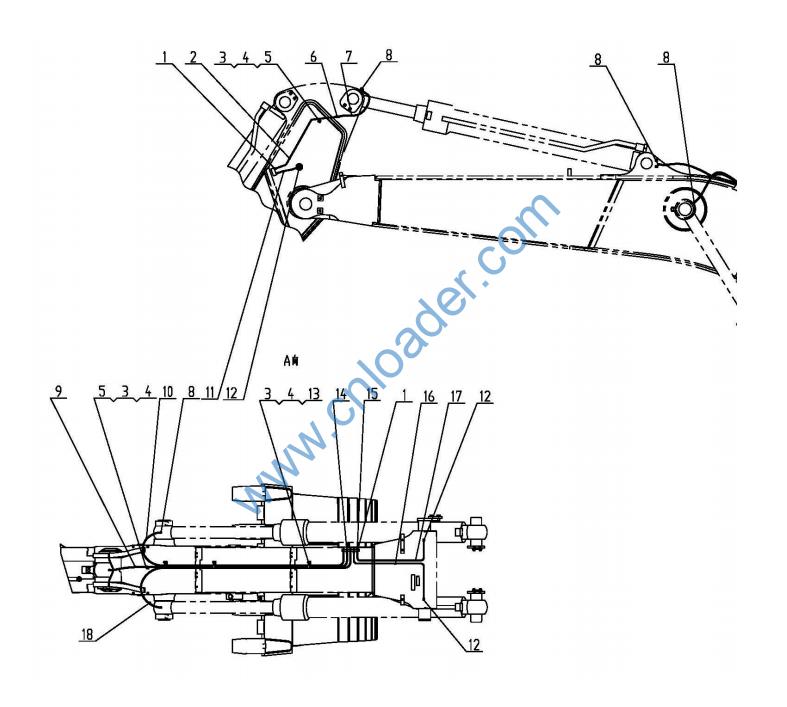

803306397 接头 Joint 4
2-1 314006946 硬管 Pipe 1 3.38+2.9m
斗杆
2-2 314008784 硬管 Pipe 1 2.4m 斗杆
3 805046504 螺栓 M 8×16 6
10.9（达克罗）Bolt
4 805338259 加厚平垫圈 Washer 6
5 800104454 胶套卡箍 Clamp 2
6 801102853 JAT 接头 Joint 1
7 800902655 高压树脂软管总成 Hose 1
8 801102854 JAT 接头 Joint 4
9-1 800902651 高压树脂软管总成 Hose 1 3.38+2.9m
斗杆
9-2 803409044 高压树脂软管总成 Hose 1 2.4m 斗杆
10 800902650 高压树脂软管总成 Hose 1
11-1 314006945 硬管 Pipe 1 3.38+2.9m
斗杆
11-2 314008783 硬管 Pipe 1 2.4m 斗杆
12 803409037 接头 Joint 3
13 801906428 胶套卡箍 Clamp 4
14 803306398 接头 Joint 3
15 801103219 油杯 R1/4 Oiler Cup 7
16 314006944 硬管 1
17 314006943 硬管 1
18 800902652 高压树脂软管总成 Hose 1

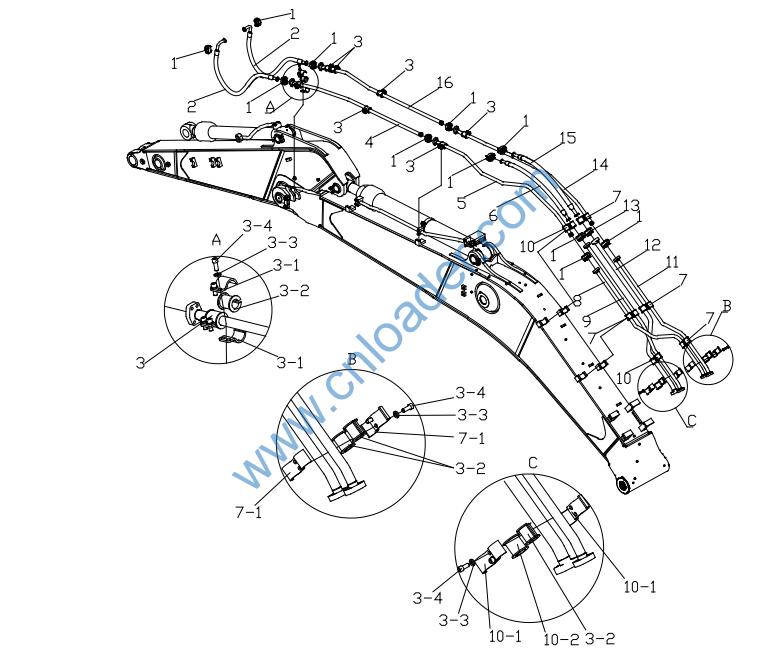

1 803173365 法兰组件 Flange 8
2-1 803417979 软管总成 Hose 2 2.4m 斗杆
2-2 803371312 软管总成 Hose 2 3.38m 斗杆
2-3 803417979 软管总成 Hose 2 2.9m 斗杆
3 314004630 管夹总成 Clamp 10
3-1 314004631 单管夹 Clamp 2
3-2 314004626 橡胶护套 Rubber Boot 1
3-3 329900304 加厚平垫圈 Wahser 2
3-4 805139895 螺钉 M16×40 2
10.9(达克罗)
4-1 314007927 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
4-2 314008531 铲斗钢管总成 Pipe 1 3.38m 斗杆
5-1 314007925 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
5-2 314008529 铲斗钢管总成 Pipe 1 3.38m 斗杆
6-1 803193875 软管总成 Hose 1 2.4+2.9m 斗杆
6-2 803306298 软管总成 Hose 1 3.38m 斗杆
7 314004624 双管夹总成 Clamp 4
7-1 314004625 管夹 Clamp 2
8-1 314004615 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
8-2 314008527 铲斗钢管总成 Pipe 1 3.38m 斗杆
9 314004622 斗杆钢管总成 Pipe 1
10 314008943 双管夹总成 Clamp 4
11-1 314004617 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
11-2 314008526 铲斗钢管总成 Pipe 1 3.38m 斗杆
12 314008940 斗杆钢管总成 Pipe 1
13 803164322 法兰组件 Flange 2
14-1 314007924 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
14-2 314008528 铲斗钢管总成 Pipe 1 3.38m 斗杆
15-1 803417978 软管总成 Hose 1 2.4+2.9m 斗杆
15-2 803418032 软管总成 Hose 1 3.38m 斗杆
16-1 314007926 铲斗钢管总成 Pipe 1 2.4+2.9m 斗杆
16-2 314008530 铲斗钢管总成 Pipe 1 3.38m 斗杆
10-1 314008944 管夹 Clamp 2
10-2 314008945 橡胶护套 Rubber Boot 2

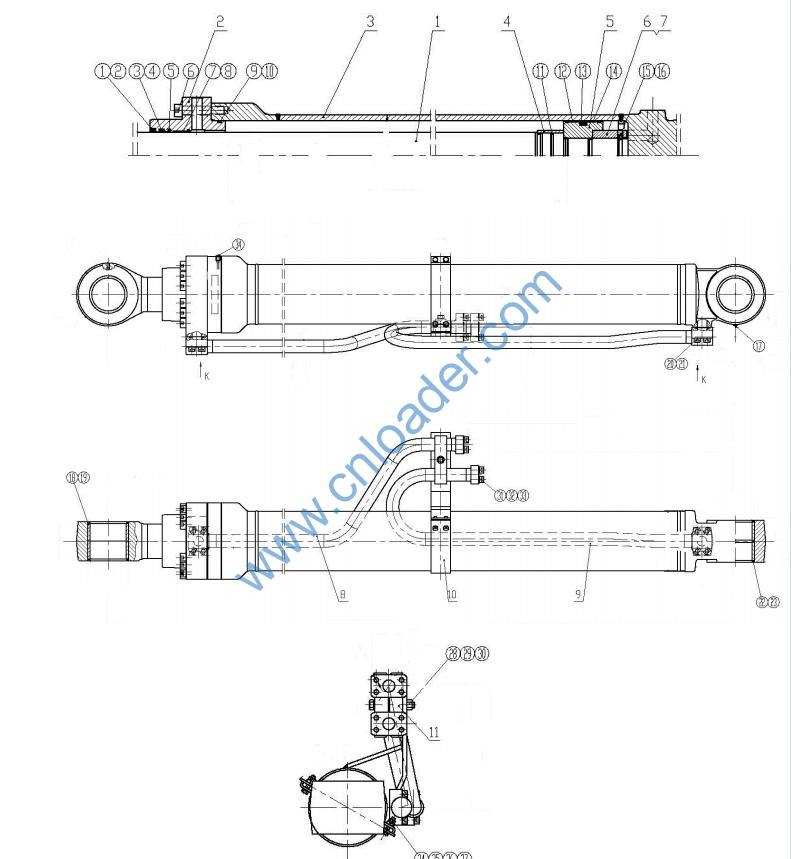

803080193 左动臂油缸 Left BoomCylinder
860150882 活塞杆 Piston Rod 1
2 860150883 端盖 Cover 1
3 860150884 缸体 Cylinder 1
4 860150885 缓冲套 Cushion 1
5 860150886 活塞 Piston 1
6 860128232 螺母 Nut 1
7 860150887 垫片 Washer 1
8 860150911 左油管组件 APipe 1
9 860150909 左油管组件 BPipe 1
10 860150890 卡箍组件 Clamp 1
11 860150891 压板 Plate 2
○1 860150892 防尘圈 Dust Seal 1
○2 860126882 防尘圈挡圈 Back-Up Ring 1
○3 860150893 杆用密封圈 Washer 1
○4 860126884 开口挡圈 Back-Up Ring 1
○5 860150894 缓冲圈 Cushion 1
○6 805140467 螺钉 M20×110 Screw 14
○7 860150895 滑动轴套 Bush 1
○8 860150896 钢丝挡圈 Steel ring 1
○9 860150897 O 形圈 O- Ring 1
○10 860150898 O 形圈挡圈 Back-Up Ring 1
○11 860150899 缓冲环 Cushion 1
○12 860150900 导向环 Guide sleeve 2
○13 860150901 孔用密封圈 Washer 1
○14 860150902 纳污环 Ring 2
○15 860150903 螺钉 M14×20 Screw 1
○16 800511161 钢球 ϕ8 Steel ball 1
○17 860203664 直通式压注油杯 Oiler Cup 1
○18 860150904 防尘圈 Dust Seal 2
19 860150905 C 型轴套 Bush 2
○20 805139893 螺钉 M14×60 Screw 8
○21 860200758 O 形圈 O-Ring 2
○22 860150906 防尘圈 Dust Seal 2
○23 860150907 石墨铜套 Copper sleeve 1
○24 805046772 螺栓 Bolt 4
○25 860134851 螺母 Nut 4
○26 805300017 垫圈 Washer 4
○27 805238366 螺母 Nut 4
○28 860150908 螺母 Nut 1
○29 860150910 螺栓 Bolt 1
○30 805338846 弹簧垫圈 Washer 1
○31 805141806 螺钉 M14×16 Screw 8
○32 860200823 盖板 Plate 2
○33 860128146 橡胶垫 Rubber Mat 2
○34 860202490 测压堵头 Pressure joint 1
803080192 右动臂油缸 Right BoomCylinder
860150882 活塞杆 Piston Rod 1
2 860150883 端盖 Cover 1
3 860150884 缸体 Cylinder 1
4 860150885 缓冲套 Cushion 1
5 860150886 活塞 Piston 1
6 860128232 螺母 Nut 1
7 860150887 垫片 Washer 1
8 860150888 右油管组件 APipe 1
9 860150889 右油管组件 BPipe 1
10 860150890 卡箍组件 Clamp 1
11 860150891 压板 Plate 2
○1 860150892 防尘圈 Dust Seal 1
○2 860126882 防尘圈挡圈 Back-Up Ring 1
○3 860150893 杆用密封圈 Washer 1
○4 860126884 开口挡圈 Back-Up Ring 1
○5 860150894 缓冲圈 Cushion 1
○6 805140467 螺钉 M20×110 Screw 14
○7 860150895 滑动轴套 Bush 1
○8 860150896 钢丝挡圈 Steel ring 1
○9 860150897 O 形圈 O- Ring 1
○10 860150898 O 形圈挡圈 Back-Up Ring 1
○11 860150899 缓冲环 Cushion 1
○12 860150900 导向环 Guide sleeve 2
○13 860150901 孔用密封圈 Washer 1
○14 860150902 纳污环 Ring 2
○15 860150903 螺钉 M14×20 Screw 1
○16 800511161 钢球 ϕ8 Steel ball 1
○17 860203664 直通式压注油杯 Oiler Cup 1
○18 860150904 防尘圈 Dust Seal 2
19 860150905 C 型轴套 Bush 2
○20 805139893 螺钉 M14×60 Screw 8
○21 860200758 O 形圈 O-Ring 2
○22 860150906 防尘圈 Dust Seal 2
○23 860150907 石墨铜套 Copper sleeve 1
○24 805046772 螺栓 Bolt 4
○25 860134851 螺母 Nut 4
○26 805300017 垫圈 Washer 4
○27 805238366 螺母 Nut 4
○28 860150908 螺母 Nut 1
○29 860150910 螺栓 Bolt 1
○30 805338846 弹簧垫圈 Washer 1
○31 805141806 螺钉 M14×16 Screw 8
○32 860200823 盖板 Plate 2
○33 860128146 橡胶垫 Rubber Mat 2
○34 860202490 测压堵头 Pressure joint 1

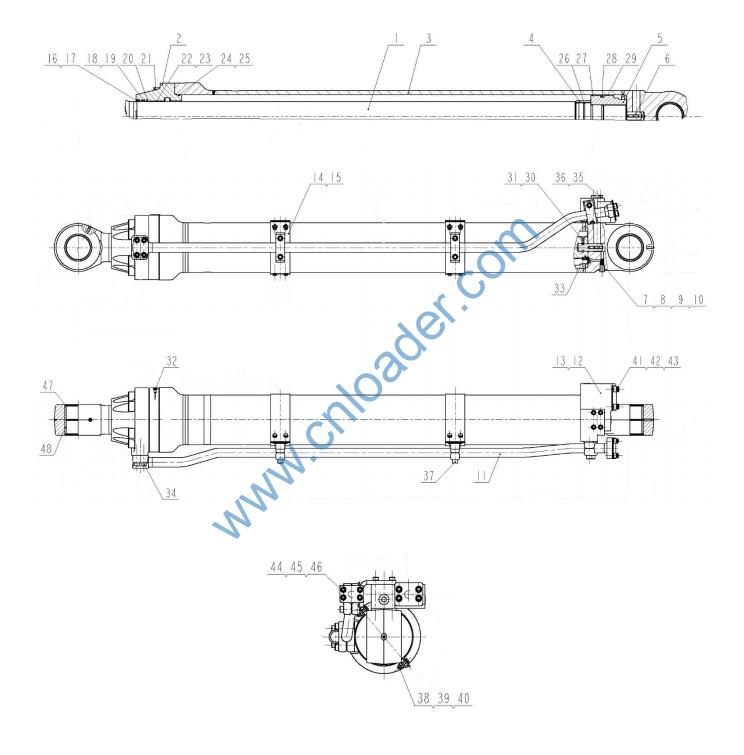

803090599 斗杆油缸 ArmCylinder
1 86015086 活塞杆 Piston Rod 1
2 86015086 端盖 Cover 1
3 86015086 缸体 Cylinder 1
4 86015086 缓冲套 Cushion 1
5 86015086 活塞 Piston 1
6 86020353 缓冲柱 Cushion 1
7 86020246 阀芯 Spool 1
8 86020079 弹簧 Spring 1
9 86020246 螺堵 Plug 1
10 86020352 O 形圈 O-Ring 1
11 86015086 油管组件 APipe 1
12 86020256 油路块组件 Pipe 1
13 86020256 连接板组件 Connection Plate 1
14 86020256 卡箍组件 Clamp 2
15 86012583 压板 B Plate 3
16 86015087 防尘圈挡圈 Back-Up Ring 1
17 86015087 防尘圈 Dust Seal 1
18 86020080 开口挡圈 Back-Up Ring 1
19 86020424 杆用密封圈 Washer 1
20 86015087 缓冲圈 Cushion 1
21 86015085 螺钉 M30×110 Screw 8
22 86015087 滑动轴套 Bush 1
23 86015087 孔用钢丝挡圈 Steel ring 1
24 86015087 O 形圈 O-Ring 1
25 86015087 O 形圈挡圈 Back-Up Ring 1
26 86015087 缓冲环 Cushion 1
27 86020081 纳污环 Ring 2
28 86013897 孔用密封圈 Washer 1
29 86015087 导向环 Guide sleeve 2
30 860150879 圆柱销 Pin 1
31 800554558 钢球 ϕ9.5 Steel ball 11
32 860202490 测压堵头 Pressure joint 2
33 860150880 螺钉 M12×20 Screw 1
34 805139893 螺钉 M14×60 Screw 4
35 805140245 螺钉 M14×135 Screw 4
36 860200758 O 形圈 O-Ring 2
37 805103644 螺钉 M16×60 Screw 6
38 805046772 螺栓 Bolt 8
39 805300017 垫圈 Washer 8
40 805238366 螺母 Nut 8
41 805140328 螺钉 M16×20 Screw 4
42 860202450 油口盖板 Plate 1
43 860202451 橡胶垫 Rubber Mat 1
44 805141806 螺钉 M14×16 Screw 4
45 860200823 盖板 Plate 1
46 860128146 橡胶垫 Rubber Mat 1
47 860150852 DLI 耳轴防尘圈 Dust Seal 4
48 860150881 C 型轴套 Bush 4

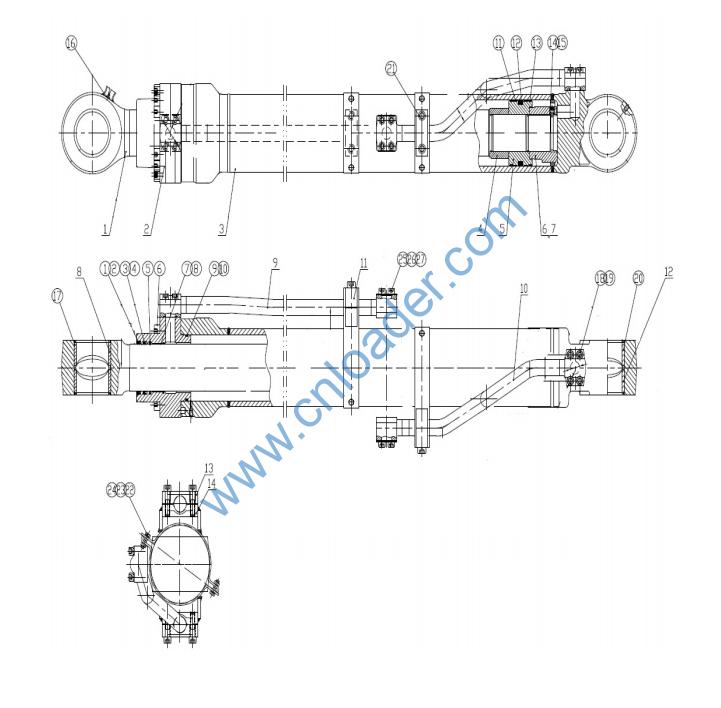

1 860126499 活塞杆 Piston Rod 1
2 860125828 端盖 Cover 1
3 860202559 缸体 Cylinder Block 1
4 860200739 缓冲套 Cushing 1
5 860200792 活塞 Piston 1
6 860200795 缓冲柱 Cushion 1
7 860200796 阀芯 Spool 1
8 860200797 弹簧 Spring 1
9 860200798 螺堵 Plug 1
10 860202560 油管组件 Pipe 1
11 860202561 油路块 Block 1
12 860202562 连接板组件 Connect Bat 1
13 860202563 卡箍组件 Clamp 1
14 860200804 压板 A Pressing Plate A 2
15 860200805 压板 B Pressing Plate B 2
○1
860200806 防尘圈 Dust Seal 1
○2
860125834 防尘挡圈 Dust Seal 1
○3
860200815 轴用密封圈 Seal-Ring 1
○4
860200808 开口挡圈 Back-Up Ring 1
○5
860200809 缓冲圈 Cushing 1
○6
805100700 螺钉 Screw 8
○7
860200810 滑动轴套 Bush 1
○8
860200811 挡圈 Back-Up Ring 1
○9
860200813 O 形密封圈 O-Ring 1
○10
860200770 O 形圈挡圈 O-Ring 1
○11
860200817 缓冲环 Cushing 1
○12
860200816 孔用密封圈 Washer 1
○13
860200818 成型导向环 Guide Sleeve 2
○14
860200819 纳污环 Dust Seal 2
15 860128143 圆柱销 Column Pin 1
○16 860125835 钢球 Φ9.5 Steel Ball 1
○17 860200812 O 型密封圈 O-Ring 11
○18 860200821 凹端螺钉 Screw 1
○19 860200822 防尘圈 Dust Seal 4
○20 803077296 C 型轴套 Bush 4
○21 805140245 内六角螺钉 Screw 4
○22 860200758 O 形密封圈 O-Ring 2
○23 805100451 内六角螺钉 Screw 4
○24 805046772 螺栓 Bolt 2
○25 805200048 螺母 Nut 2
○26 805300014 垫圈 Washer 2
○27 805100201 内六角螺钉 Screw 4
○28 860125837 内六角螺钉 Screw 12
○29 860200823 盖板 Cover Plate 3
○30 860125838 橡胶垫 Rubber Mat 3

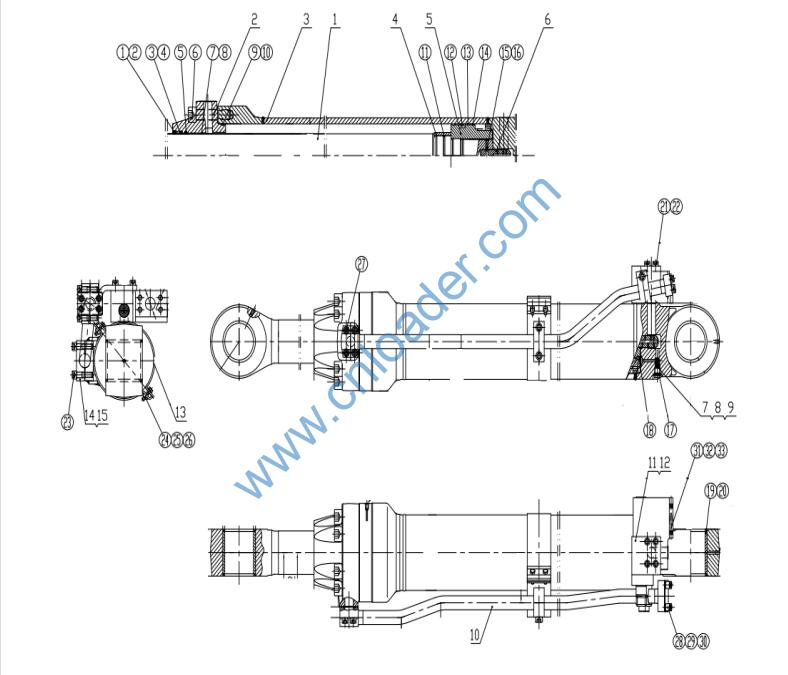

803075664 铲斗油缸 Bucket Cylinder
1 860126501 活塞杆 Piston Rod 1
2 860200744 端盖 Cover 1
3 860126502 缸体 Cylinder 1
4 860200740 缓冲套 Cushion 1
5 860200736 活塞Φ170×Φ95.5×85 1
Piston
6 860200785 螺母 M95×4 Nut 1
7 860200786 垫片Φ131×Φ95.5×0.5 1
Washer
8 860200779 轴套Φ110×Φ125×126 1
Bush
9 860200787 油管组件 A Pipe 1
10 860200788 油管组件 B Pipe 1
11 860200789 卡箍组件 Clamp 2
12 860200780 轴套Φ100×Φ115×126 1
Bush
13 803202891 压板 A Pressing Plate A 2
14 803202892 压板 B Pressing Plate B 2
○1 860125803 防尘圈Φ120×Φ136× 1
9/12 Dust Seal
○2 860200773 防尘圈挡圈Φ120×Φ141 1
×2 Back-Up Ring
○3 860201440 轴用密封圈Φ120×Φ135 1
×9 Washer
○4 860201441 开口挡圈Φ120×Φ135×3 1
Back-Up Ring
○5 860200784 缓冲圈Φ120×Φ135.5×6 1
Cushion
○6 860128141 内六螺钉 M20×100 Screw 14
○7 860201443 滑动轴套 MB 12035 Bush 1
○8 860200775 钢丝挡圈 d120/Φ133×3.5 1
Back-Up Ring
○9 803197072 O 形密封圈 O-Ring 1
○10 860126889 O 形密挡圈Φ170×Φ161.3 1
×2 O-Ring
○11 860203662 成型导向环 Guide Sleeve 2
○12 860126893 孔用密封圈Φ170×Φ147 1
Washer
○13 860126894 纳污环Φ170×Φ162×8 2
Dust Seal
○14 860200791 凹端螺钉 M14×20 Screw 1
○15 803202909 钢球Φ8 Steel Ball 1
○16 860125808 油杯 PT1/8 Oiler Cup 1
○17 860200822 防尘圈Φ110×Φ125×5 2
Dust Seal
○18 860201459 内六角螺钉M14×60 Screw 8
○19 860200758 O 型密封圈Φ40.87×3.53 2
O-Ring
○20 860200747 防尘圈Φ100×Φ115×5 2
Dust Seal
○21 860201467 内六角螺钉M16×60 Screw 4
○22 860126868 螺栓 M10×40 Bolt 4
○23 860128145 螺母 M10 Nut 4
○24 860128638 弹簧垫圈Φ10 Washer 4
○25 860125837 内六角螺钉M14×16 Screw 8
○26 860200823 盖板 66.7×31.8 Cover Plate 2
○27 860125838 橡胶垫 66.7×31.8 Mat 2

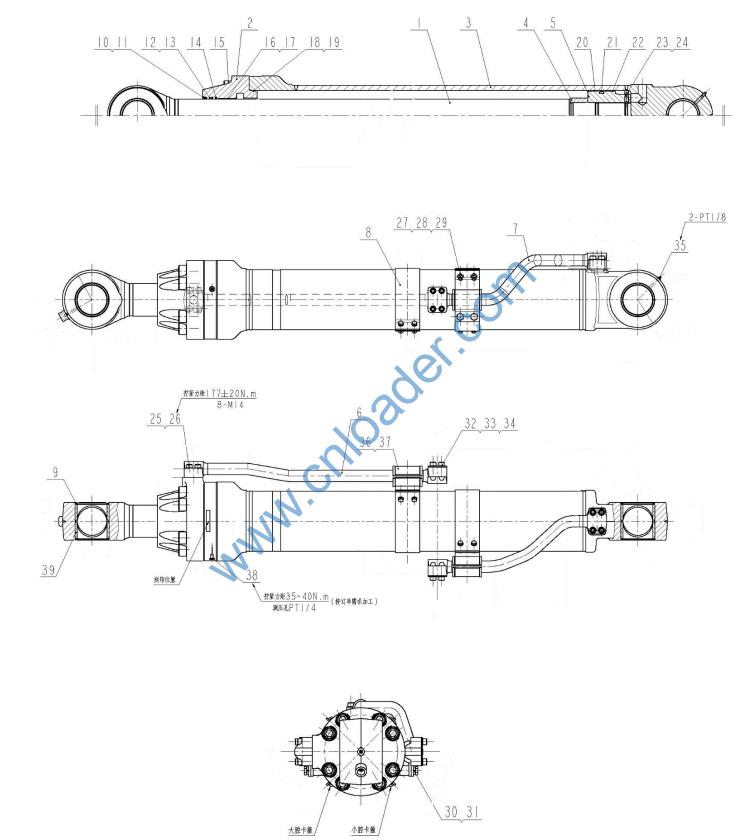

1 860150844 活塞杆 Piston Rod 1
2 860150845 端盖 Cover 1
3 860150846 缸体 Cylinder 1
4 860150847 铲斗用缓冲套 Cushion 1
5 860150848 活塞 Piston 1
6 860150849 油管组件 APipe 1
7 860150850 油管组件 BPipe 1
8 860150851 卡箍组件 Clamp 2
9 860150852 DLI 耳轴防尘圈 Dust Seal 4
10 860150853 防尘圈 Dust Seal 1
11 860202468 防尘圈挡圈 Back-Up Ring 1
12 860150854 开口挡圈 Back-Up Ring 1
13 860203659 杆用密封圈 Washer 1
14 860150855 缓冲圈 Cushion 1
15 860150856 螺钉 M30×110 Screw 8
16 860202469 滑动轴套 Bush 1
17 860150857 孔用钢丝挡圈 Steel ring 1
18 860201446 O 形圈挡圈 Back-Up Ring 1
19 860201445 O 形圈 O-Ring 1
20 860150858 导向环 Guide sleeve 2
21 860150859 孔用密封圈 Washer 1
22 860201448 纳污环 Ring 2
23 860150860 螺钉 M16×25 Screw 1
24 800511161 钢球 ϕ8 Steel ball 1
25 860200758 O 形圈 O-Ring 2
26 805139893 螺钉 M14×60 Screw 8
27 805046772 螺栓 M10×45 Bolt 8
28 805300017 垫圈 Washer 8
29 805238366 螺母 Nut 8
30 805338846 弹簧垫圈 Washer 4
31 805011131 螺栓 Bolt 4
32 805141806 螺钉 Screw 8
33 860128146 橡胶垫 Rubber Mat 2
34 860200823 盖板 Plate 2
35 805141806 直通式压注油杯 Oiler Cup 2
36 860150861 压板 Plate 4
37 860150862 垫圈 Washer 2
38 860202490 测压堵头 Pressure joint 1
39 860150863 八字钢套 Steel sleeve 2
800142666 发动机上部修理包 4089478 上修包
2 800142688 发动机下部修理包 4089998 下修包
3 803379381 中心回转体修理包 6ZWII20C1F-0001A 回转接头维修包（备件）
4 800355321 涨紧装置修理包 8216-ME-A5000 涨紧装置修理包
5 860121342 整机修理包 XE 系列履带式挖掘机用 O 形圈及维修
803302602 机油滤芯 1 2882674（LF9080）
2 800105027 燃油滤芯（细） 2 3329289
3 800138281 燃油滤芯（粗） 1 FS19765
4 803172684 安全滤芯 1 P777869
5 803172683 主滤芯 1 P777868
6 803410161 液压油滤芯（吸油） TLX468JA/100
7 803410162 液压油滤芯（回油） 1 TLX468JB/10
8 803182167 液压油滤芯（先导） 1 FE040FD1
9 800107886 水滤器滤芯 1 3100308
10 803608835 保险丝 1 153.5631.560
11 803612839 保险片 1 153.5631.580
12 803202234 保险丝 2 153.5631.612
13 803608734 保险丝（5A） 5 0257005M
14 803608735 保险丝（10A） 10 0257010
15 803608736 保险丝（15A） 5 0257015
16 803608737 保险丝（20A） 5 0257020
17 803608738 保险丝（30A） 4 0257030
18 800306030 V 型带 AV13X1100 1
19 803303455 GB/T3452.1-2005 O 形圈 132×3.55（森清） 1
20 803303454 GB/T3452.1-2005 O 形圈 115×2.65（森清） 1
21 803304239 GB/T3452.1-2005 O 形圈 200×5.3（森清） 1
22 801138349 GB/T3452.1-1992 O 形圈 82.5×3.55（森清） 1
23 801138350 GB/T3452.1-1992 O 形圈 73×3.55（森清） 2
24 803303447 AS568 O 形圈 32.92×3.53 （森清） 2
25 801138361 GB/T3452.1-1992 O 形圈 250×5.3（森清） 1
26 801138353 GB/T3452.1-2005 O 形圈 140×3.55（森清） 1
27 801138358 GB/T3452.1-1992 O 形圈 63×3.55（森清） 4
28 801138357 GB/T3452.1-2005 O 形圈 42.5×3.55（森清） 1
29 801102871 GB/T3452.1-1992 O 形圈 165×5.3（森清） 1 柴油箱用
30 801102882 GB/T3452.1-1992 O 形圈 166×10G（森清） 2 铲斗用
31 803172039 GB/T3452.1-2005 O 形圈 148×10 2 铲斗用
32 801102863 黄油嘴 R1/8 4
33 819908812 扎带 300×8 10
34 800104949 集水杯拆卸手柄 1 RK22628
35 316001031 禁止标志 1
