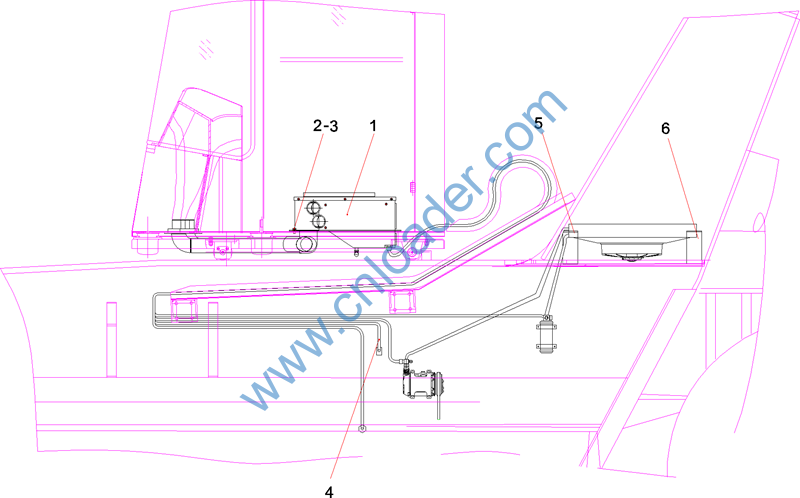

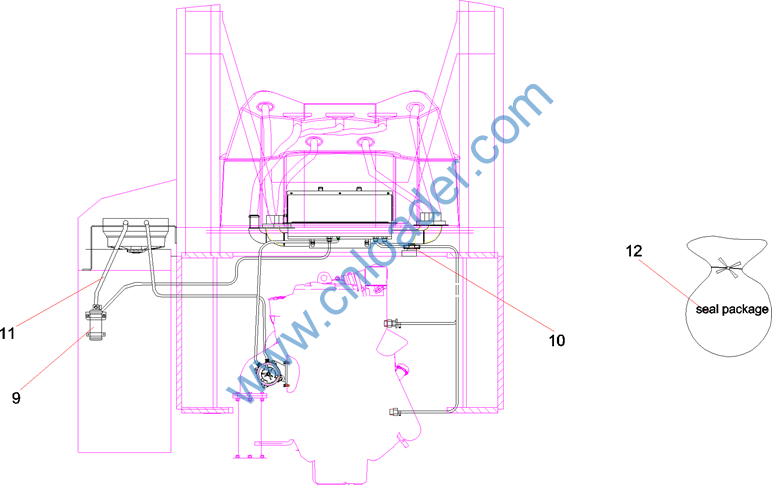

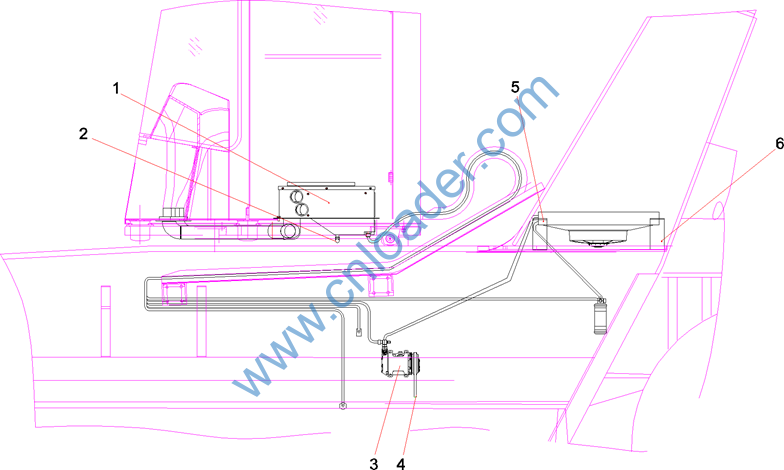

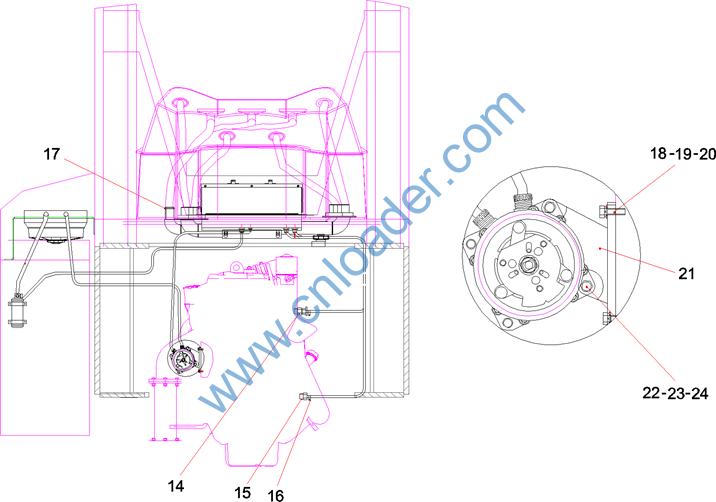

第17章
空调系统
|
序 号 |
代码 |
名称 |
数 量 |
|
1 |
60172546 |
空调总成BGQ022801A 10.9级 |
1 |
|
2 |
A210204000181 |
螺钉M10×30GB70.1 |
15 |
|
3 |
A210401000001 |
垫圈10GB93-87 |
20 |
|
4 |
A230103000012 |
蒸汽胶管-0.3HG3036 |
11 |
|
5 |
11783411 |
左支架 |
1 |
|
6 |
11783412 |
右支架 |
1 |
|
序 号 |
代码 |
名称 |
数 量 |
|
7 |
21004569 |
T型抱箍φ76.6-φ85.6 |
4 |
|
8 |
11815375 |
除霜通风管RSC45C.16A.15 |
1 |
|
9 |
11621235 |
导风罩SRSC45C.16A.8 |
1 |
|
10 |
A210111000081 |
螺栓 |
14 |
|
11 |
A210405000006 |
垫圈 |
28 |
|
12 |
A210307000016 |
螺母M6GB6170-00 |
14 |
|
13 |
11906229 |
导风罩 |
1 |
|
序 号 |
代码 |
名称 |
数 量 |
|
14 |
12552052 |
接头 |
1 |
|
15 |
12552484 |
接头 |
1 |
|
16 |
A210855000007 |
喉箍φ19-φ29JB8870 |
6 |
|
17 |
A210855000011 |
喉箍 |
10 |
|
18 |
A210401000017 |
垫圈 |
4 |
|
19 |
A210405000007 |
垫圈8GB97.1 |
4 |
|
20 |
A210111000090 |
螺栓M8×25GB5783-00 |
4 |
|
21 |
12483146 |
空压机支架 |
1 |
|
22 |
A210111000027 |
螺栓M10×40GB5783 |
4 |
|
23 |
A210405000011 |
垫圈10GB97.1-02 |
20 |
|
24 |
A210307000017 |
螺母M10GB6170-00 |
15 |
|
序 号 |
代码 |
名称 |
数 量 |
|
1 |
60100865 |
蒸发器总成 |
1 |
|
2 |
60100916 |
唇形阀 SZ |
1 |
|
3 |
60174624 |
压缩机B9ZZ120143 |
1 |
|
4 |
60174750 |
皮带ASYZY10002 10.9级 |
1 |
|
5 |
60137511 |
低压管 SZ蒸-压 |
1 |
|
6 |
60137517 |
高压管 SZ储-蒸 |
1 |
|
序 号 |
代码 |
名称 |
数 量 |
|
5 |
60137511 |
低压管 SZ蒸-压 |
1 |
|
6 |
60137517 |
高压管 SZ储-蒸 |
1 |
|
7 |
60137514 |
高压管 SZ压-冷 |
1 |
|
8 |
60137523 |
冷凝器总成 sz |
1 |
|
序 号 |
代码 |
名称 |
数 量 |
|
9 |
60137525 |
储液干燥器 sz |
1 |
|
10 |
60100917 |
电动暖水阀 SZ |
1 |
|
11 |
60137512 |
高压管1 SZ冷-储 |
1 |
|
12 |
60100866 |
O形密封圈 SZ |
2 |
