SRSC45C30 container reach stacker crane main body 13RS45300112 SRV

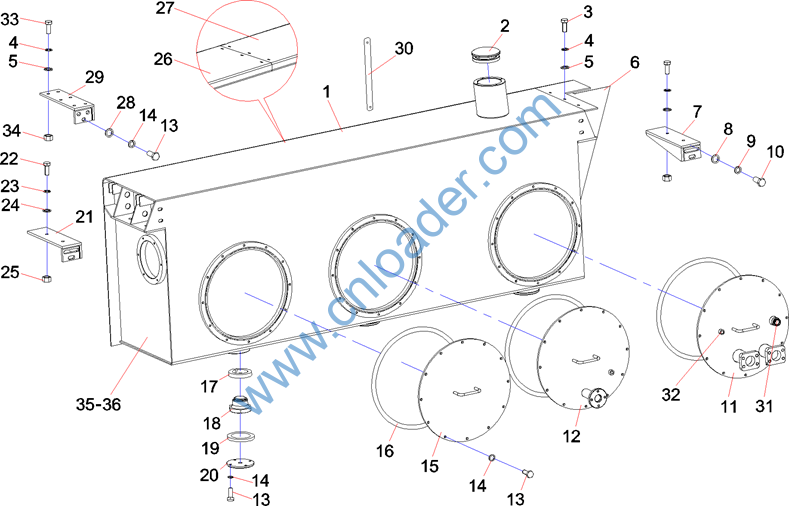

第14章

工作油箱总成














序 号

代码

名称

数 量

1

12091027

工作油箱箱体

1

2

A222100000264

空气滤清器

1

3

A210111000089

螺栓

6

4

A210404000005

垫圈8GB96.1

36

5

A210401000017

垫圈

21

6

12571348

左前盖

1

7

12378350

油箱后支架

1

8

A210491000118

垫圈16GB1230-91

6

9

A210401000004

垫圈16GB93

6

10

A210111000112

螺栓

6

11

12378374

吸油管盖板

1

12

10835443

回油盖板

1

13

A210111000018

螺栓M10×25GB5783

46

14

A210401000001

垫圈10GB93-87

46

15

10121195

人孔盖板总成

1

16

A210609000295

O形圈

3

17

A210434000015

垫圈

1

18

21051814

螺塞

1

19

A210609000082

O形圈85×3.55GB3452.1

1

20

10774636

清洗油孔盖板

1

21

10187917

油箱前支架

1

22

A210111000040

螺栓

8














序 号

代码

名称

数 量

23

A210404000004

垫圈

8

24

A210401000002

垫圈12GB93

8

25

A210307000001

螺母M12GB6170-00

4

26

10043048

踏板(二)

1

27

10043025

踏板(一)

1

28

A210405000011

垫圈10GB97.1-02

6

29

10465351

踏板支架

2

30

60030671

液位液温计 尼龙

1

31

B210780000112

螺母

1

32

B210780000091

堵头

1

33

A210111000090

螺栓M8×25GB5783-00

15

34

A210307000012

螺母

15

35

A210434000009

垫圈

1

36

A210333000011

螺塞M18×1.5JB1000

1

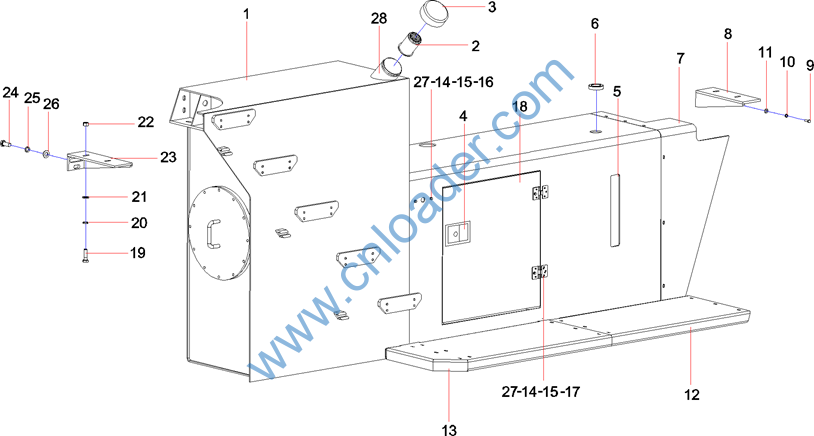

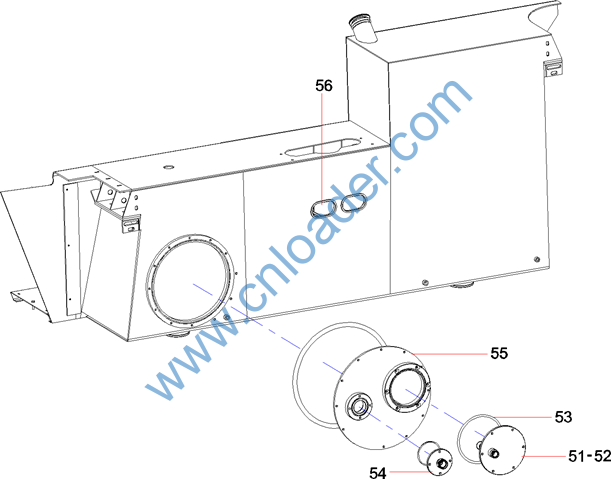

第15章

燃油箱总成


















序 号

代码

名称

数 量

1

12495278

燃油箱体

1

2

60022607

滤网

1

3

60022614

油箱盖

1

4

A222200000042

门锁

1

5

60030670

液位液温计 尼龙

1

6

A222100000265

空气滤清器

1

7

12602467

右前盖

1

8

10187941

油箱后支架

1

9

A210111000089

螺栓

21

10

A210401000017

垫圈

26

11

A210404000005

垫圈8GB96.1

21

12

10043086

踏板(一)

1

13

10043085

踏板(二)

1

14

A210401000016

垫圈6GB93-87

14

15

A210405000006

垫圈

14

16

A210307000016

螺母M6GB6170-00

2

17

A210891000015

铰链(中门)

2

18

12506004

电瓶箱门

1

19

A210111000040

螺栓

8

20

A210401000002

垫圈12GB93

8

21

A210404000004

垫圈

8

22

A210307000001

螺母M12GB6170-00

5


















序 号

代码

名称

数 量

23

12781480

油箱前支架

1

24

A210111000112

螺栓

6

25

A210401000004

垫圈16GB93

6

26

A210491000118

垫圈16GB1230-91

6

27

A210111000080

螺栓

14

28

A210264000004

自攻螺钉ST4.2×9.5GB845

3


















序 号

代码

名称

数 量

29

12495270

电瓶压紧螺杆

1

30

12495271

电瓶压板(1)

1

31

A210111000018

螺栓M10×25GB5783

60

32

A210405000011

垫圈10GB97.1-02

18

33

10465351

踏板支架

2

34

10774636

清洗油孔盖板

2

35

A210609000082

O形圈85×3.55GB3452.1

3

36

21051814

螺塞

2

37

A210434000015

垫圈

2

38

10121195

人孔盖板总成

1

39

A210609000295

O形圈

2

40

A210111000090

螺栓M8×25GB5783-00

15

41

A210307000012

螺母

20

42

A210401000001

垫圈10GB93-87

67

43

A210434000009

垫圈

2

44

A210333000011

螺塞M18×1.5JB1000

2

45

11342373

护套四

1

46

12583792

管夹座

1

47

12583791

管夹

1

48

A210204000162

螺钉

5

49

12495272

板一

1

50

12583793

控制器安装板

1
