LONKING forklift spare parts AR

序号

Item

No

编    码

Code

图    号

Part No

零部件名称

Description

数量

Q’ty

备    注

Remark

1

30001016857

LG0030DTIHⅢ.01.03.01

消声器总成

Muffler assembly

1

2

51204091114

GB/T5783

螺栓M8X25

Bolt M8×25

3

3

51401090107

GB/T93

垫圈8

Washer 8

5

4

51421090115

GB/T97.1

垫圈8

Washer 8

5

5

30001105101

LG0030D.01.04.02-001

U型卡环套

U-clamp sheath

1

6

30001105001

LG0030D.01.04.02-002

U形螺栓

U-clamp

1

7

51307000919

GB/T6170

螺母M8

Nut M8

2

8

30001015423

LG0035GLTNDⅢ.01.03.01

排气管总成

Vent-pipe assembly

1

序号

编    码

Code

图    号

Part No

零部件名称

Description

数量

Q’ty

备    注

Remark

1

30001016857

LG0030DTIHⅢ.01.03.01

消声器总成    Muffler assembly

1

2

51421090115

GB/T97.1

垫圈8    Washer 8

7

3

51401090107

GB/T93

垫圈8    Washer 8

7

4

51204091014

GB/T5783

螺栓M8×20    Bolt M8×20

3

发动机自带

5

30001111517

LG0030GLTPBⅢ.01.04.03

密封垫    Seal gasket

1

6

30001015706

LG0030GLTPBⅢ.01.04.02

前管总成    Front pipe assembly

1

7

30001015000

LG0030GLTPBⅢ.01.05.01

连接管总成    Connecting pipe assembly

1

8

51307000919

GB/T6170

螺母M8    Nut M8

4

9

30001105101

LG0030D.01.04.02-001

U型卡环套    U-clamp sheath

2

10

30001105001

LG0030D.01.04.02-002

U型卡环    U-clamp

2

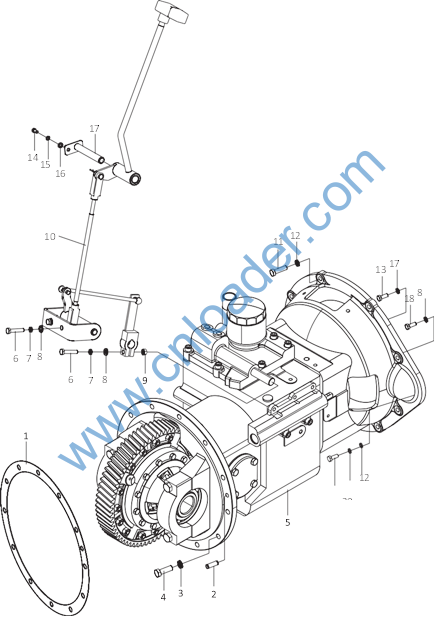

序号

编    码

Code

图    号

Part No

零部件名称

Description

数量

Q’ty

备    注

Remark

1

51517121702

GB/T119.2

销10×30

Pin10×30

1

驱动桥带

2

51207115314

GB/T5786

螺栓M12×1.25×35

Bolt M12×1.25×35

12

3

51401110107

GB/T93

垫圈12

Washer 12

12

4

60200000285

LG0030DⅢ.02.03

变速箱总成

Transmission assembly

1

30D(T)

60200000382

LG0030DDAⅢ.02.02

变速箱总成

Transmission assembly

1

30DDA

60200000383

LG0030DIE.02.01.02

变速箱总成

Transmission assembly

1

DIA/DIG/G/GL

5

51204091414

GB/T5783

螺栓M8×40

Bolt M8×40

2

6

51401090107

GB/T93

垫圈8

Washer 8

8

D(T)/DIA/DIG/G/GL

51401090107

GB/T93

垫圈8

Washer 8

14

DDA

7

51421090115

GB/T97.1

垫圈8

Washer 8

2

8

51307000919

GB/T6170

螺母M8

Nut M8

2

9

30002118000

30D-0200001

变速杆

Speed change lever

1

10

30002116600

30D-0200002

换向杆

Direction change lever

1

11

30002132001

30D-0200003

手柄

Handle

1

12

30002132000

30D-0200004

手柄

Handle

1

13

51207105314

GB/T5786

螺栓M10×1.25×35

Bolt M10×1.25×35

7

DIA/DIG/G/GL

51204101314

GB/T5783

螺栓M10×35

Bolt M10×35

9

30D(T)/DDA

14

51401100107

GB/T93

垫圈10

Washer 10

8

DIA/DIG/G/GL

51401100107

GB/T93

垫圈10

Washer 10

9

30D(T)/DDA

15

30001111503

30D-0200005

密封垫

Seal gasket

1

16

51204091014

GB/T5783

螺栓M8×20

Bolt M8×20

6

DDA 12个

17

51203102114

GB/T5782

螺栓M10×75

Bolt M10×75

1

DIA/DIG/G/GL

18

51307001019

GB/T6170

螺母M10

Nut M10

1

DIA/DIG/G/GL

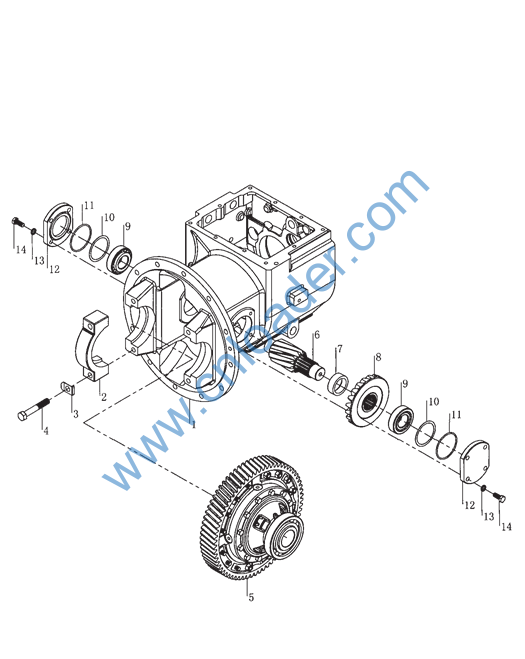

序号

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

1

JDS30-0101

壳体

Case

1

2

YQX30-0102

轴承座

Bearing carrier

2

3

YQX30-0023

锁片

Lock plate

4

4

YQX30-0101

螺栓

Bolt

4

5

YQX30-2000

差速器总成

Differential assembly

1

6

YQX30-0018

齿轴

Gear shaft

1

7

YQX30-0019

衬套

Bushing

1

8

YQX30-0020

螺旋伞齿轮

Spiral bevel gear

1

9

GB297-94

轴承32207

Bearing 32207

2

10

YQX30-0017

垫片

Gasket

按需

11

GB1235-76

O形密封圈75×3.1

O-ring 75×3.1

2

12

YQX30-0021

轴承盖

Bearing cover

2

13

GB93-87

弹簧垫圈10

Spring washer 10

8

14

GB5783-86

螺栓M10X25

Bolt M10×25

8

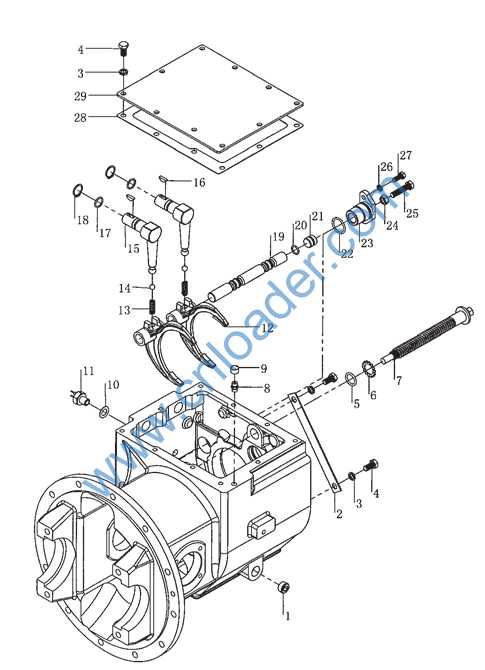

序号

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

1

JB/ZQ4447-86

螺塞R1/2

Plug R1/2

1

2

JDS30-0042

挡板

Baffle

1

3

GB93-87

弹簧垫圈10

Spring washer 10

12

4

GB5783-86

螺栓M10X20

Bolt M10×20

12

5

GB1235-76

O形密封圈28X3.5

O-ring 28×3.5

1

6

JDS30-0017

外齿弹性垫圈

Spring washer of outer gear

1

7

JDS30-0010

滑动螺杆

Sliding screw stud

1

8

JDS30-0001

塞体

Plug

1

9

JDS30-0002

盖

Cover

1

10

Q/301B202-8

密封圈14X24X1

Seal ring 14×24×1

1

11

JK611T

倒车灯开关

Backup lamp switch

1

12

JDS30-0003

波叉

Shifting fork

2

13

JDS30-0004

弹簧

Spring

2

14

GB308-89

钢球10.0000 G2006

Steel ball

2

15

JDS30-0006

传动杆

Drive rod

2

16

GB1099-79

半圆键5X19

Woodruff key5×19

2

17

GB1235-76

O形密封圈22X2.4

O-ring 22×2.4

2

18

GB894.1-86

轴用弹性挡圈22

Snap ring 22

2

19

JDS30-0005

换挡杆

Shifting rod

1

20

GB1235-76

O形密封圈20X2.5

O-ring 20×2.5

1

21

JDS30-0043

塞

Plug

1

22

GB1235-76

O形密封圈35X3.1

O-ring 35×3.1

1

23

JDS30-0041

轴臂

Shaft arm

1

24

GB6170-86

螺母M10

Nut M10

1

25

GB5783-86

螺栓M10X45

Bolt M10×45

1

26

GB93-87

弹簧垫圈8

Spring washer 8

2

27

GB5783-86

螺栓M8X20

Bolt M8×20

2

28

JDS30-0008

箱盖垫片

Gasket

1

29

JDS30-0007

箱盖

Transmission cover

1

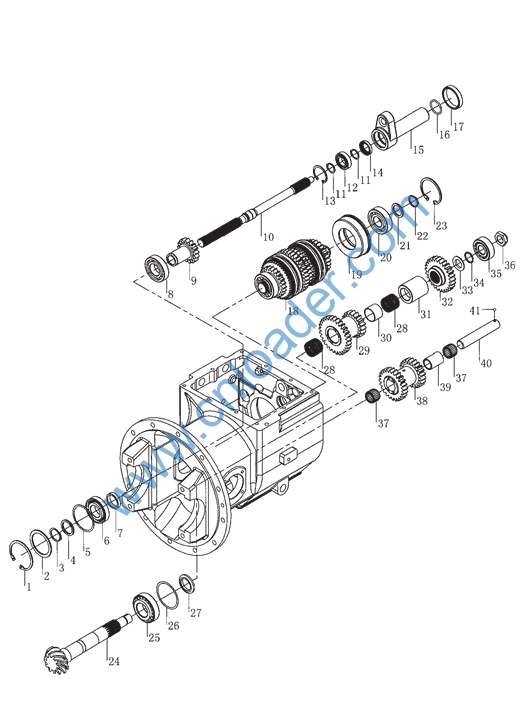

序号

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

1

GB893.2-86

孔用弹性挡圈80

Snap ring 80

1

2

JDS30-0009

轴承垫圈

Bearing washer

1

3

GB894.1-86

轴用弹性挡圈35

Snap ring 35

1

4

JDS30-0202

隔圈

Spacer

1

5

GB305-89

止动环72/78.6

Stop ring 72/78.6

1

6

GB276-94

轴承6207N

Bearing 6207N

1

7

JDS30-0203

隔套

Spacer

1

8

GB276-94

轴承6207

Bearing 6207

1

9

JDS30-0201

输入齿轮

Input gear

1

10

JDS30-0301

主动轴

Drive shaft

1

11

GB894.1-86

轴用弹性挡圈25

Snap ring 25

2

12

GB276-94

轴承6005

Bearing 6005

1

13

GB893.2-86

孔用弹性挡圈47

Snap ring 47

1

14

JDS30-0019

油封25X40X8

Oil seal 25×40×8

1

15

JDS30-0016

轴承架

Bearing carriage

1

16

GB1235-76

O形密封圈42X3.5

O-ring 42×3.5

1

17

JDS30-0018

轴环

Collar

1

18

JDS30-0400

主轴组件

Main drive element

1

19

JDS30-0029

轴承保持圈

Bearing holding ring

1

20

GB276-94

轴承6306

Bearing 6306

1

21

JDS30-0027

隔圈

Spacer

1

22

GB894.1-86

轴用弹性挡圈30

Snap ring 30

1

23

GB893.2-86

孔用弹性挡圈72

Snap ring 72

1

24

JDS30-0040

输出轴

Output shaft

1

25

GB297-94

轴承32208

Bearing 32208

1

26

JDS30-0011

调整垫

Shim

按需

27

JDS30-0012

止推垫圈

Thrust washer

1

28

35×40×30

滚针轴承

Needle bearing

2

29

JDS30-0014

双联齿轮

Duplex gear

1

30

JDS30-0013

衬套

Bushing

1

31

JDS30-0015

衬套

Bushing

1

32

JDS30-0020

输出齿轮

Output gear

1

33

JDS30-0021

止推板

Thrust plate

1

34

JDS30-0022

隔环

Spacer

1

35

GB297-94

轴承32305

Bearing 32305

1

36

JDS30-0023

锁紧螺母

Lock nut

1

序号

Item

No

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

37

25×33×24

滚针轴承

Bearing

2

38

JDS30-0035

惰轮

Reverse idler

1

39

JDS30-0036

衬套

Spacer

1

40

JDS30-0034

惰轮轴

Shaft,reverse idler

1

41

GB308-89

钢球6.3500 G2006

Ball,steel

1

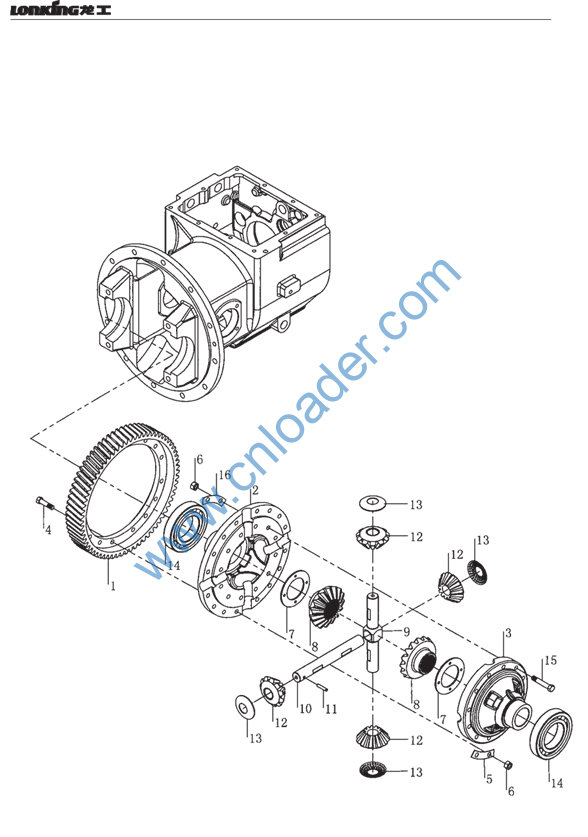

1

YQX30-2003

大齿圈

Ring gear

1

2

YQX30-2101

差速器右半壳

Right half case of differential

1

3

YQX30-2102

差速器左半壳

Left half case of differential

1

4

YQX30-2002

螺栓

Bolt

16

5

YQX30-2001

锁片（A）

Lock split

8

6

GB6176-86

螺母M10X1.25

Nut M10×1.25

28

7

YQX30-2007

垫圈

Washer

2

8

YQX30-2009

半轴齿轮

Axle shaft gear

2

9

YQX30-2008

齿轮轴（Ⅰ）

Gear shaft

1

10

YQX30-2005

齿轮轴（Ⅱ）

Gear shaft

1

11

GB119-86

圆柱销B6X30

Cylindrical pin B6×30

1

12

YQX30-2006

行星齿轮

Planetary gear

4

13

YQX30-2004

止推垫圈

Thrust washer

4

14

GB276-94

轴承6213

Bearing 6213

2

15

YQX30-2104

螺栓

Bolt

12

16

YQX30-2103

锁片（B）

Lock plate

6

序号

Item

No

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

1

JDS30-0039

主轴

Main shaft

1

2

56×61×30

滚针轴承

Needle bearing

2

3

JDS30-0037

低速齿轮

Low speed gear

1

4

JDS30-0030

同步环

Synchronic ring

4

5

JDS30-0031

弹簧

Spring

4

6

JDS30-0028

离合器从动盘毂

Hub plate of clutch

2

7

JDS30-0032

嵌块

Insert

6

8

JDS30-0033

1/2 档啮合套

1/2 gear meshing sheath

1

9

GB894.1-86

轴用弹性挡圈48

Snap ring 48

2

10

35×40×27

滚针轴承

Needle bearing

2

11

JDS30-0038

高速齿轮

High speed gear

1

12

JDS30-0026

止推垫圈

Thrust washer

2

13

GB283-94

轴承NJ306

Bearing NJ306

1

14

JDS30-0027

隔圈

Spacer

1

15

GB894.1-86

轴用弹性挡圈30

Snap ring 30

1

16

JDS30-0024

倒档齿轮

Reverse gear

1

17

JDS30-0044

啮合套

Meshing sheath

1

18

JDS30-0025

前进档齿轮

Forward gear

1

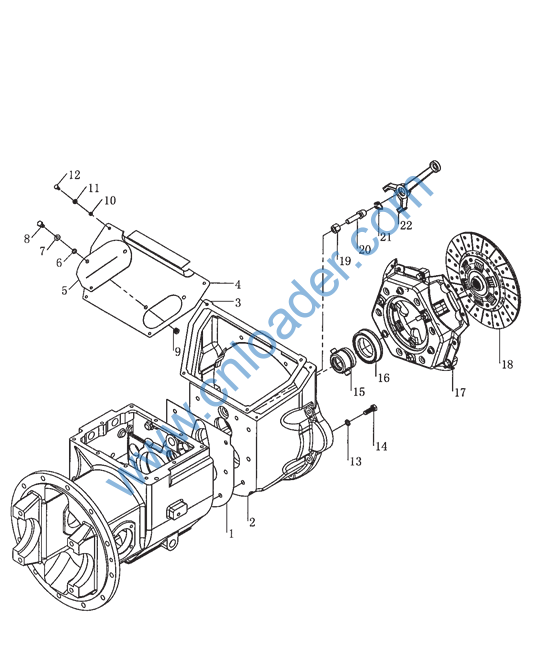

序号 Item No

代号

Specification

零部件名称

Description

数量

Q’ty

备    注

Remark

1

JDS30Ⅱ-0001

纸垫    Paper gasket

1

2

JDS30Ⅱ-0002

离合器壳    Clutch case

1

3

JDS30Ⅱ-0005

缓冲垫    Buffer gasket

1

4

JDS30Ⅱ-0004

离合器壳盖    Clutch case cover

1

5

JDS30Ⅱ-0003

分离叉保护罩    Hood

1

6

GB93-87

垫圈8    Washer 8

2

7

GB97.1-85

平垫圈8    Plain washer 8

2

8

GB5783-86

螺栓M8X16    Bolt M8×16

2

9

GB6170-86

螺母M8    Nut M8

2

10

GB93-87

垫圈6    Washer 6

4

11

GB97.1-85

平垫圈6    Plain washer 6

4

12

GB5783-86

螺栓M6X12    Bolt M6×12

4

13

GB93-87

垫圈10    Washer 10

7

14

GB5783-86

螺栓M10X30    Bolt M10×30

7

15

JDS30Ⅱ-0006

分离轴承套筒    Sleeve

1

16

JDS30Ⅱ-0007

分离轴承    Releasing bearing

1

17

JDS30Ⅱ-1000

压盘及盖总成    Pressure plate and cover assembly

1

18

JDS30Ⅱ-2000

离合器摩擦片总成    Friction plate of clutch

1

19

JDS30Ⅱ-0011

JDS30Ⅱ-0010

调整螺母    Adjustable nut

1

20

JDS30Ⅱ-0009

支撑螺栓    Supporting bolt

1

21

JDS30Ⅱ-0008

弹性挡圈    Sprig sprag

1

22

分离叉    Fork

1

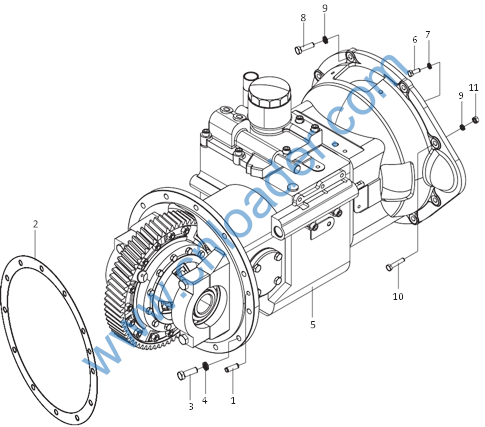

序号

编    码

Code

图    号

Part No

零部件名称

Description

数量

Q’ty

备    注

Remark

1

30001111503

30D-0200005

密封垫    Seal gasket

1

2

51517121702

GB/T119.2

销10×30    Pin10×30

1

驱动桥带

3

51401110107

GB/T93

垫圈12    Washer 12

12

4

51207115314

GB/T5786

螺栓M12×1.25×35    Bolt M12×1.25×35

12

5

30002020330

30T-0211000

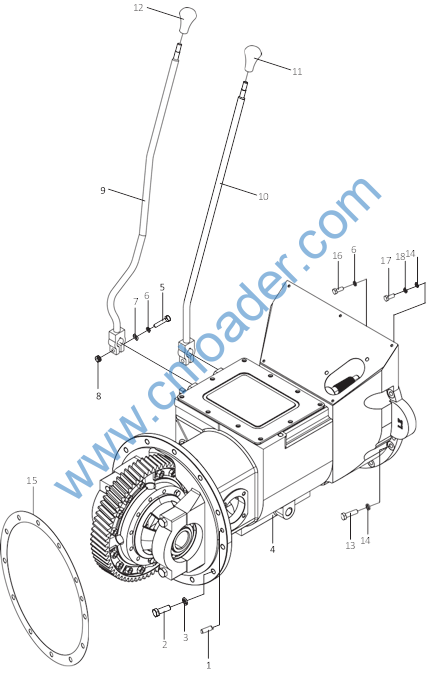

变速箱总成    Transmission assembly

1

DT/DTDA

30002020334

LG0030DTIG.02.01

变速箱总成    Transmission assembly

1

DTJA/DTIA/DTIG

/DTMA/GT

6

51204091414

GB/T5783

螺栓M8×40    Bolt M8×40

3

7

51401090107

GB/T93

垫圈8    Washer 8

9

DTJA/DTIA/DTIG

/DTMA/GT

8

51421090115

GB/T97.1

垫圈8    Washer 8

3

9

51307000919

GB/T6170

螺母M8    Nut M8

1

10

30002020802

LG0030DTⅢ.02.01

操纵杆总成    Control rod assembly

1

11

51207105314

GB/T5786

螺栓M10×1.25×35    Bolt M10×1.25×35

7

DTJA/DTIA/DTIG

/DTMA/GT

51204101314

GB/T5783

螺栓M10×35    Bolt M10×35

9

DT/DTDA

12

51401100107

GB/T93

垫圈10    Washer 10

8

DTJA/DTIA/DTIG

/DTMA/GT

51401100107

GB/T93

垫圈10    Washer 10

9

DT/DTDA

13

51204091014

GB/T5783

螺栓M8×20    Bolt M8×20

6

14

51204080814

GB/T5783

螺栓M6×12    Bolt M6×12

1

15

51401080107

GB/T93

垫圈6    Washer 6

1

16

51421080115

GB/T97.1

垫圈6    Washer 6

1

17

30002025005

LG0030DTⅢ.02.02

销轴焊合    Pin shaft weldment

1

18

51204091014

GB/T5783

螺栓M8×20    Bolt M8×20

12

DTJA/DTIA/DTIG

/DTMA/GT

19

51203102114

GB/T5782

螺栓M10×75    Bolt M10×75

1

DTJA/DTIA/DTIG

/DTMA/GT

20

51307001019

GB/T6170

螺母M10    Washer 10

1

DTJA/DTIA/DTIG

/DTMA/GT
