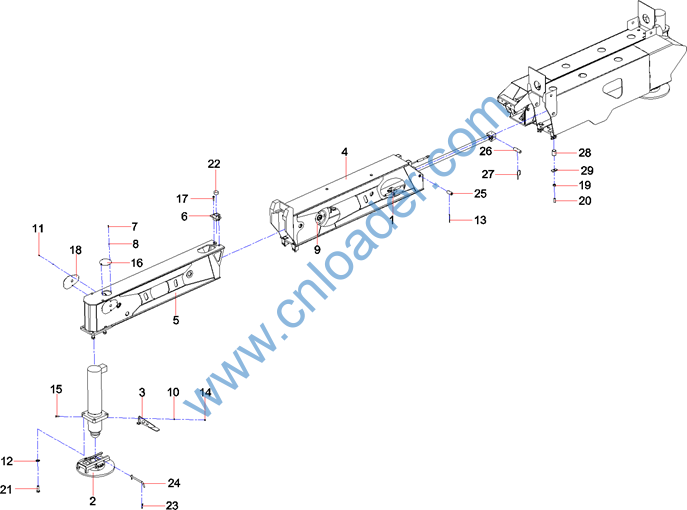

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
12468073 |
支腿伸缩机构 |
2 |
|
|
2 |
12468026 |
支脚盘 |
2 |
|
|
3 |
12473883 |
支脚盘支撑焊接件 |
2 |
|
|
4 |
12775341 |
一级活动支腿总成 |
2 |
|
|
5 |
12777375 |
前二级活动支腿总成 |
2 |
|
|
6 |
13287879 |
调节块支座 |
2 |
|
|
7 |
A210111000080 |
螺栓 |
4 |
|
|
8 |
A210401000016 |
垫圈 |
12 |
|
|
9 |
12313914 |
油管支架 |
2 |
|
|
10 |
A210401000001 |
垫圈 |
4 |
|
|
11 |
A210111000078 |
螺栓 |
8 |
|
|
12 |
A210405000003 |
垫圈 |
8 |
|
|
13 |
A210501000067 |
销5×100GB91 |
4 |
|
|
14 |
A210307000017 |
螺母 |
4 |
|
|
15 |
A210111000025 |
螺栓 |
4 |
|
|
16 |
12256921 |
盖板 |
2 |
|
|
17 |
A210204000020 |
螺钉M12×25GB70.1 |
4 |
|
|
18 |
12256919 |
盖板 |
4 |
|
|
19 |
A210307000005 |
螺母 |
14 |
|
|
20 |
60150334 |
04钉M20×60GB77 |
14 |
|
|
21 |
A210111000200 |
螺栓M24×70GB5783 10.9级 |
8 |
|
|
22 |
11273353 |
尼龙调整块 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
23 |
A820301020887 |
夹销QY52.2-9 |
8 |
|
|
24 |
10641625 |
定位销 |
4 |
|
|
25 |
11777774 |
轴销 |
4 |
|
|
26 |
11777775 |
轴销 |
2 |
|
|
27 |
10024393 |
插销 |
2 |
|
|
28 |
10024396 |
调节块 |
12 |
|
|
29 |
10856557 |
调节板 |
14 |
|

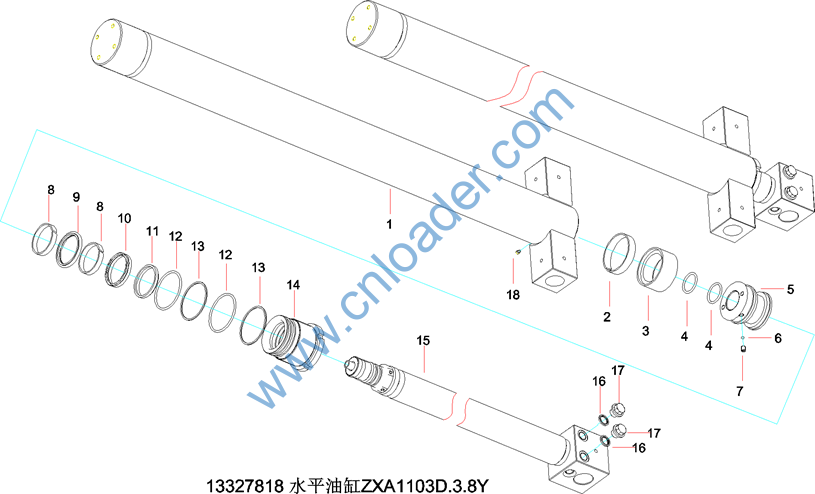

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13327819 |
缸筒总成 |
1 |
|
|
2 |
B230101001492 |
UP导向环70×75×15 KT200 |
1 |
|
|
3 |
13263863 |
宽组合密封圈 |
1 |
|
|
4 |
A210609000272 |
O形圈 |
2 |
|
|
5 |
10096745 |
活塞 |
1 |
|
|
6 |
A210661000016 |
钢球φ5GB308 |
1 |
|
|
7 |
A210206000003 |
螺钉M8×12GB77 |
1 |
|
|
8 |
B230101001494 |
导向环 |
2 |
|
|
9 |
13261492 |
斯特封 |
1 |
|
|
10 |
13261406 |
Y形密封圈55×65×10 |
1 |
|
|
11 |
B230101001682 |
PW防尘圈 |
1 |
|
|
12 |
A210609000134 |
O形圈69×3.55GB3452.1 |
2 |
|
|
13 |
10096742 |
挡圈 |
2 |
|
|
14 |
10096737 |
导向套 |
1 |
|
|
15 |
13327822 |
活塞杆总成 |
1 |
|
|
16 |
A210434000008 |
垫圈16JB982 |
2 |
|
|
17 |
12355723 |
螺塞 |
2 |
|
|
18 |
A210208000013 |
螺钉 |
1 |
|

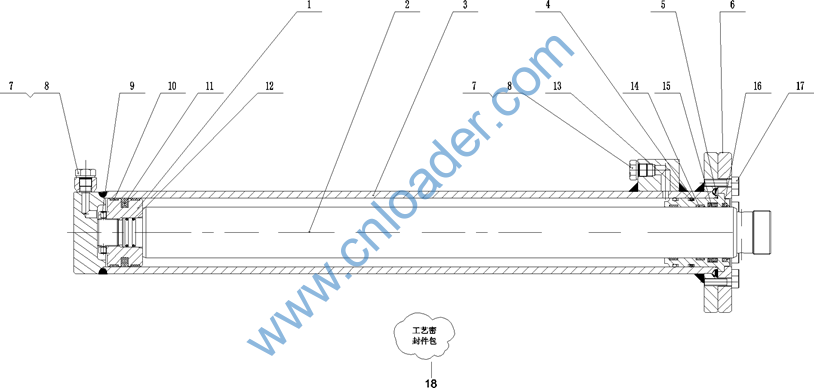

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
11240433 |
活塞 |
1 |
|
|
2 |
12053811 |
活塞杆 |
1 |
|
|
3 |
12053813 |
缸筒总成 |
1 |
|
|
4 |
10250780 |
挡圈ZX_DQ75×3.55 |
2 |
|
|
5 |
13233443 |
导向套 |
1 |
|
|
6 |
12350759 |
压盖 |
1 |
|
|
7 |
A210434000007 |
垫圈 14JB982 |
2 |
|
|
8 |
A210333000010 |
螺塞 |
2 |
|
|
9 |
A210208000026 |
螺钉M6×10GB79 |
2 |
|
|
10 |
B230101001681 |
导向环 |
2 |
|
|
11 |
B230101000132 |
OK型密封圈 |
1 |
|
|
12 |
A210609000042 |
O形圈 |
2 |
|
|
13 |
A210609000134 |
O形圈69×3.55GB3452.1 |
2 |
|
|
14 |
B230101001494 |
导向环 |
2 |
|
|
15 |
B230101002121 |
MPS型密封圈 |
1 |
|
|
16 |
B230101001682 |
PW防尘圈 |
1 |
|
|
17 |
A210204000192 |
螺钉M8×30GB70.1 12.9级 |
12 |
|
|
18 |
12057014 |
QS756工艺密封件包 |
1 |
|

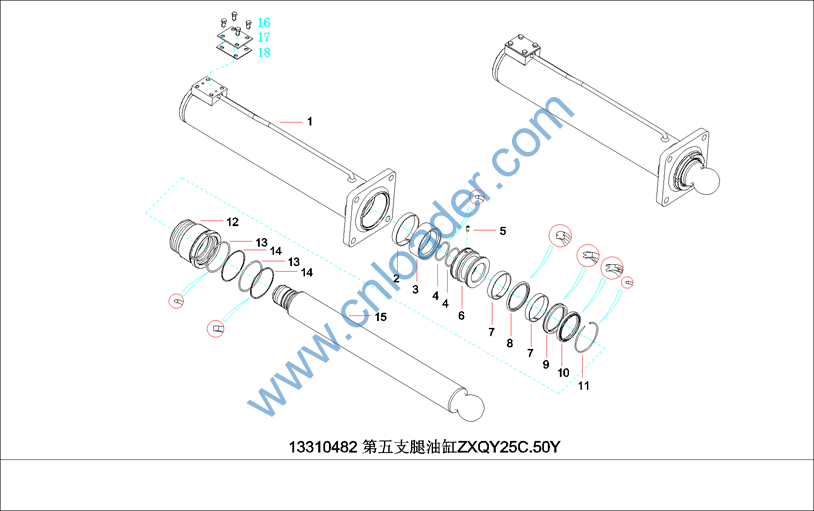

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13310485 |
缸筒总成 |
1 |
|
|
2 |
B230101001370 |
导向环 |
1 |
|
|
3 |
B230101001155 |
密封圈 |
1 |
|
|
4 |
A210609000067 |
O形圈 |
2 |
|
|
5 |
A210208000001 |
螺钉 |
1 |
|
|
6 |
13310475 |
活塞 |
1 |
|
|
7 |
B230101001158 |
导向环 |
2 |
|
|
8 |
13261496 |
斯特封 |
1 |
|
|
9 |
B230101002126 |
MPS型密封圈 |
1 |
|
|
10 |
13310494 |
HBM防尘圈 |
1 |
|
|
11 |
A210417000095 |
挡圈 |
1 |
|
|
12 |
13310481 |
导向套 |
1 |
|
|
13 |
A210609000087 |
O形圈 |
2 |
|
|
14 |
10250733 |
挡圈 |
2 |
|
|
15 |
13310470 |
活塞杆 |
1 |
|
|
16 |
A210111000125 |
螺栓M10×16GB5783 |
4 |
|
|
17 |
10179175 |
保护板 |
1 |
|
|
18 |
10179176 |
保护垫 |
1 |
|

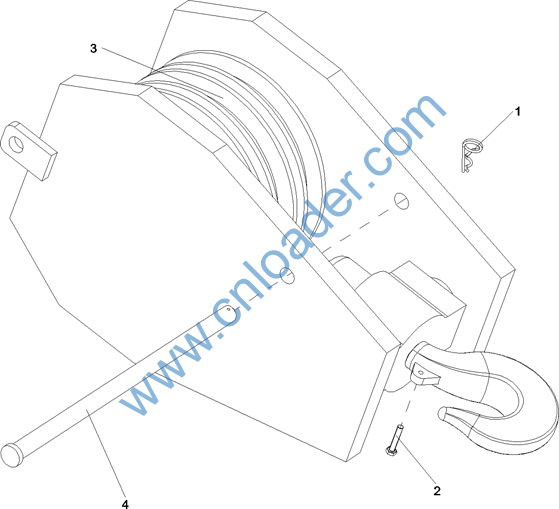

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A829900002661 |
弹性销 |
1 |
|
|
2 |
A210111000030 |
螺栓M10×55GB5783 |
1 |
|
|
3 |
11053592 |
插编钢丝绳吊具 |
1 |
|
|
4 |
13339631 |
A0类销轴 |
1 |
|

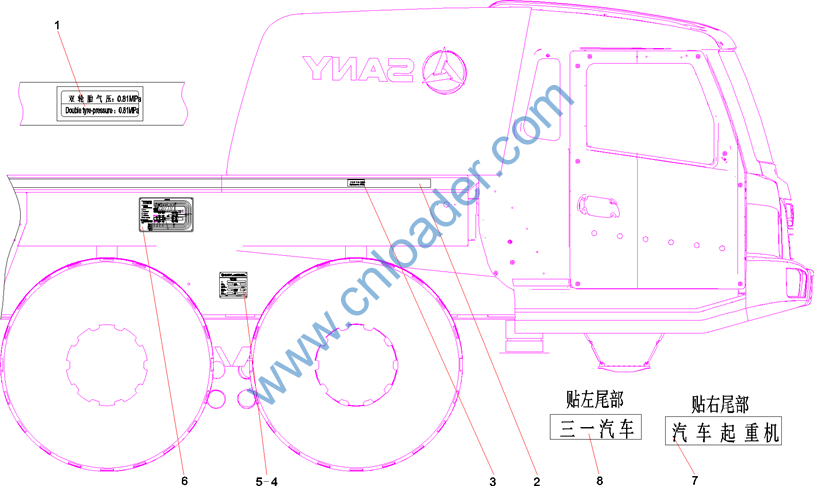

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
10358045 |
轮胎气压标识牌 |
4 |
|
|
2 |
A290000003269 |
车身反光标识 |
20 |
|
|
3 |
12284419 |
轮胎气压标识牌 |
4 |
|
|
4 |
10006628 |
底盘铭牌 |
2 |
|
|
5 |
A229900001425 |
铆钉3.2×8GB12618.3 |
16 |
|
|
6 |
12284377 |
750S汽车起重机底盘润滑点标牌SYM5454JW.7- |
2 |
|
|
7 |
13310217 |
尾部车辆标识A |
1 |
|
|
8 |
13310136 |
尾部厂标 |
1 |
|

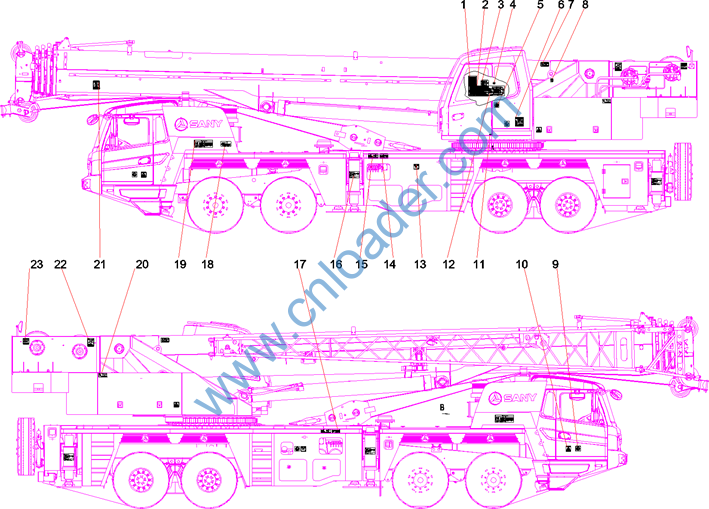

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13033959 |
|
1 |
|
|
2 |
12850128 |
STC500S起重作业标牌Ⅰ |
1 |
|
|
3 |
11896510 |
钢丝绳操作提示牌膜 说明 |
1 |
|
|
4 |
10042456 |
服务热线标牌膜 说明 |
1 |
|
|
5 |
10712078 |
不准靠近警示 |
1 |
|
|
6 |
10006671 |
QY26A起重机铭牌 |
1 |
|
|
7 |
11480260 |
不准行走警告标牌 |
2 |
|
|
8 |
A820101990552 |
吊钩点标示图 |
2 |
|
|
9 |
A820101050797 |
禁止烟火禁示标牌 |
4 |
|
|
10 |
10712094 |
当心下落重物警示 |
4 |
|
|
11 |
10441614 |
转台对中标识2 |
1 |
|
|
12 |
10006702 |
QY52起重机上车润滑点标牌 |
1 |
|
|
13 |
10712088 |
加油标识 |
2 |
|
|
14 |
12284089 |
左支腿、活动配重操作铭牌 |
1 |
|
|
15 |
12284101 |
支腿、活动配重操作说明铭牌STC500-Ⅰ.21A- |
2 |
|
|
16 |
11235224 |
支腿警示标牌 |
4 |
|
|
17 |
12284090 |
右支腿、活动配重操作铭牌 |
1 |
|
|
18 |
11233363 |
吊装位置示意图标牌 |
1 |
|
|
19 |
11481316 |
电气危险警示标牌 |
2 |
|
|
20 |
11481274 |
跌落警告标牌 |
2 |
|
|
21 |
11480210 |
主臂伸缩危险标牌 |
1 |
|
|
22 |
11480521 |
卷扬减速机危险标牌 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
23 |
11480544 |
卷扬绳索危险标牌 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|

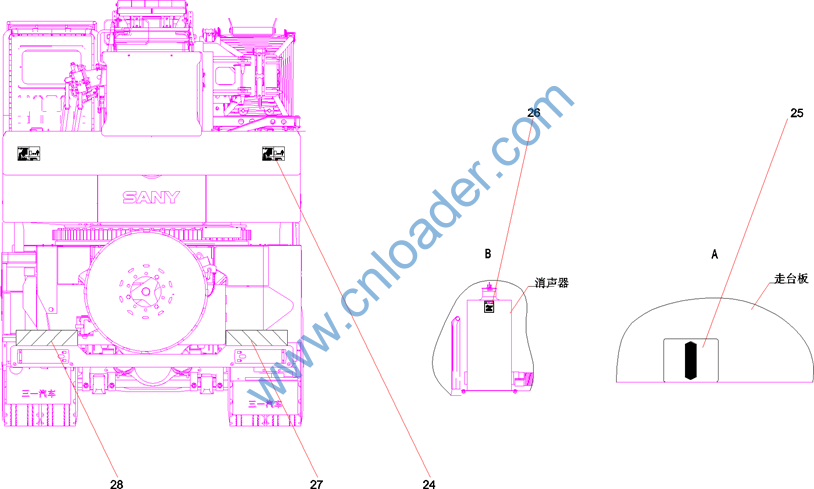

24 |
11045395 |
作业警示标牌 |
2 |
|
|
25 |
10441630 |
转台对中标识1 |
1 |
|
|
26 |
A820101050798 |
烫手警示标牌 |
1 |
|
|
27 |
13167772 |
右尾部标志版 |
1 |
|
|
28 |
13167851 |
左尾部标志板 |
1 |
|

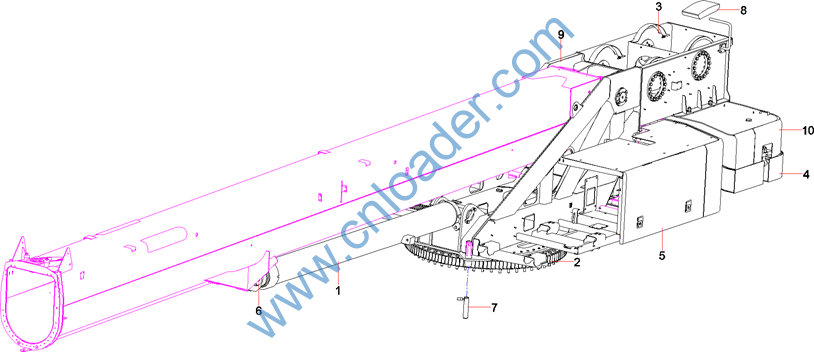

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13338282 |
变幅油缸 |
1 |
|
|
2 |
12429065 |
回转机构 |
1 |
|
|
3 |
12438941 |
起升机构 |
1 |
|
|
4 |
13129681 |
活动配重 |
1 |
|
|
5 |
12445383 |
机棚 |
1 |
|
|
6 |
12429068 |
三铰点总成 |
1 |
|
|
7 |
10138927 |
转台锁定插销 |
1 |
|
|
8 |
10123663 |
转台后视镜总成 |
1 |
|
|
9 |
12681135 |
转台焊接总体 |
1 |
|
|
10 |
12683583 |
固定配重总成 |
1 |
|

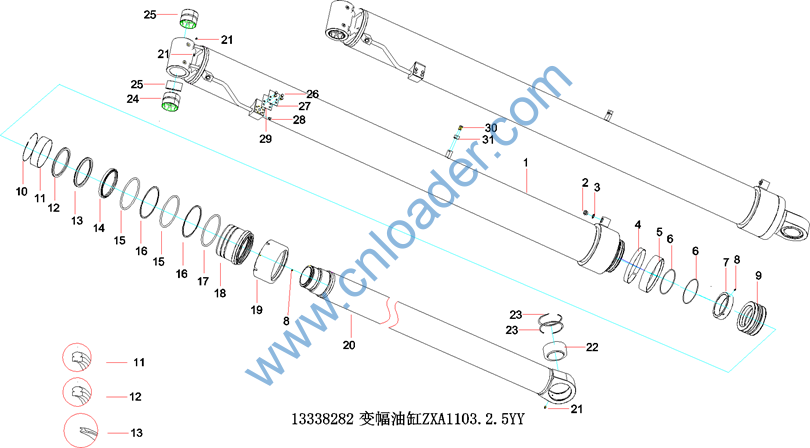

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13804106 |
缸筒总成 |
1 |
|
|
2 |
A210434000013 |
垫圈27JB982 |
1 |
|
|
3 |
A210333000013 |
螺塞 |
1 |
|
|
4 |
B230101001953 |
UP导向环 |
1 |
|
|
5 |
B230101001812 |
MD密封圈250×225×25.4 |
1 |
|
|
6 |
A210609000260 |
O形圈 |
2 |
|
|
7 |
12492302 |
活塞螺母ZXQY75A.2.4-10 |
1 |
|
|
8 |
A210208000008 |
螺钉 |
2 |
|
|
9 |
13804102 |
活塞 |
1 |
|
|
10 |
13026763 |
挡圈225 |
1 |
|
|
11 |
13534611 |
无油轴承 |
1 |
|
|
12 |
13261476 |
斯特封220×240.5×8.1 |
1 |
|
|
13 |
60319804 |
佐康雷姆封220×240.5×8.1 Z52N |
1 |
|
|
14 |
60319801 |
DA17防尘圈 220×235×9.5 |
1 |
|
|
15 |
A210609000035 |
O形圈 |
2 |
|
|
16 |
10250762 |
挡圈 |
2 |
|
|
17 |
60052139 |
O形圈 |
1 |
|
|
18 |
13804101 |
导向套 |
1 |
|
|
19 |
11492001 |
压盖 |
1 |
|
|
20 |
13785171 |
活塞杆总成 |
1 |
|
|
21 |
A210804000002 |
黄油嘴 |
3 |
|
|
22 |
A210612000027 |
关节轴承 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
23 |
A210416000013 |
挡圈 |
2 |
|
|
24 |
13320303 |
轴承ZXQY50C.2.4A-100 |
2 |
|
|
25 |
13785536 |
隔套 |
1 |
|
|
26 |
A880801020006 |
螺栓 |
4 |
|
|
27 |
11596549 |
保护板ⅠZXQY50C.2.4-11 |
1 |
|
|
28 |
B210780000164 |
螺塞 |
1 |
|
|
29 |
11596541 |
保护垫ⅠZXQY50C.2.4-10 |
1 |
|
|
30 |
A210204000162 |
螺钉 M8×25GB70.1 |
2 |
|
|
31 |
10250172 |
管夹ZXQY50C.2.4.1.1-6 |
2 |
|

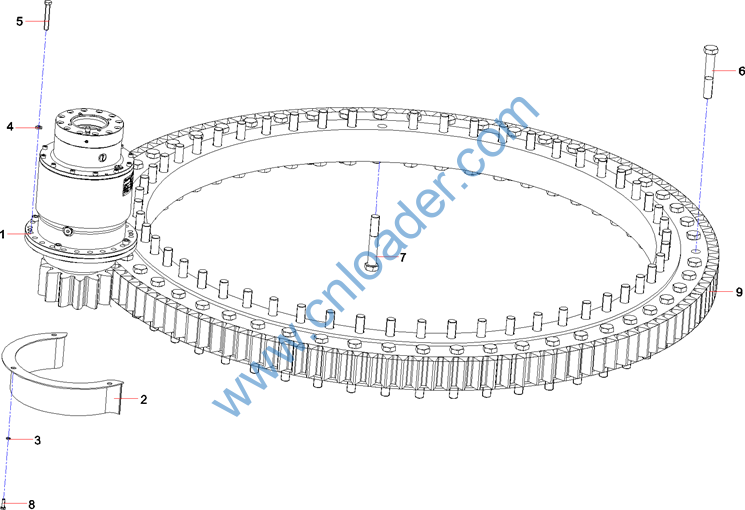

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
12306383 |
减速机总成 |
1 |
|
|
2 |
10663895 |
齿轮罩 |
1 |
|
|
3 |
A210401000017 |
垫圈 |
3 |
|
|
4 |
A210401000002 |
垫圈 |
24 |
|
|
5 |
A210111000127 |
螺栓M12×80GB5783 |
24 |
|
|
6 |
A210110000358 |
螺栓M24×140GB5782 10.9级 |
54 |
|
|
7 |
A210110000302 |
螺栓M24×150GB5782 10.9级 |
54 |
|
|
8 |
A210111000090 |
螺栓 |
3 |
|
|
9 |
11728885 |
回转支承 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|

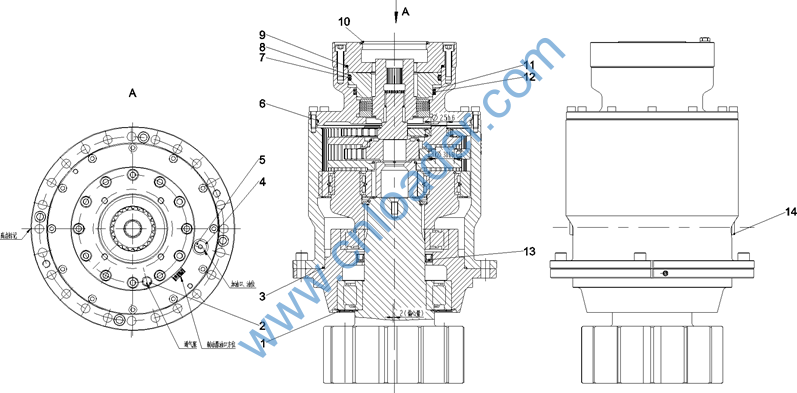

1 |
11399328 |
防尘挡圈GS8T89-2 |
1 |
|
|
2 |
60210955 |
通气帽NPT1/8 |
1 |
|
|
3 |
60024971 |
O型圈 |
1 |
|
|
4 |
A210434000007 |
垫圈 14JB982 |
1 |
|
|
5 |
24003146 |
螺塞M14×1.5(JB/ZQ4444) |
1 |
|
|
6 |
60024972 |
O型圈 |
1 |
|
|
7 |
B230101001818 |
星形密封圈135.89×5.33 |
1 |
|
|
8 |
60061369 |
BV形平挡圈147×4.9×1.7 |
2 |
|
|
9 |
A31C214500355 |
O形圈145×3.55GB3452.1 |
1 |
|
|
10 |
24000548 |
O形圈 |
1 |
|
|
11 |
60206087 |
平挡圈120×4.7×1.7 BU4701200 |
2 |
|
|
12 |
60206086 |
星形密封圈120.02×5.33 |
1 |
|
|
13 |
B230101000449 |
TRE油封95×120×12 |
1 |
|
|
14 |
B210399000005 |
螺塞 |
2 |
|

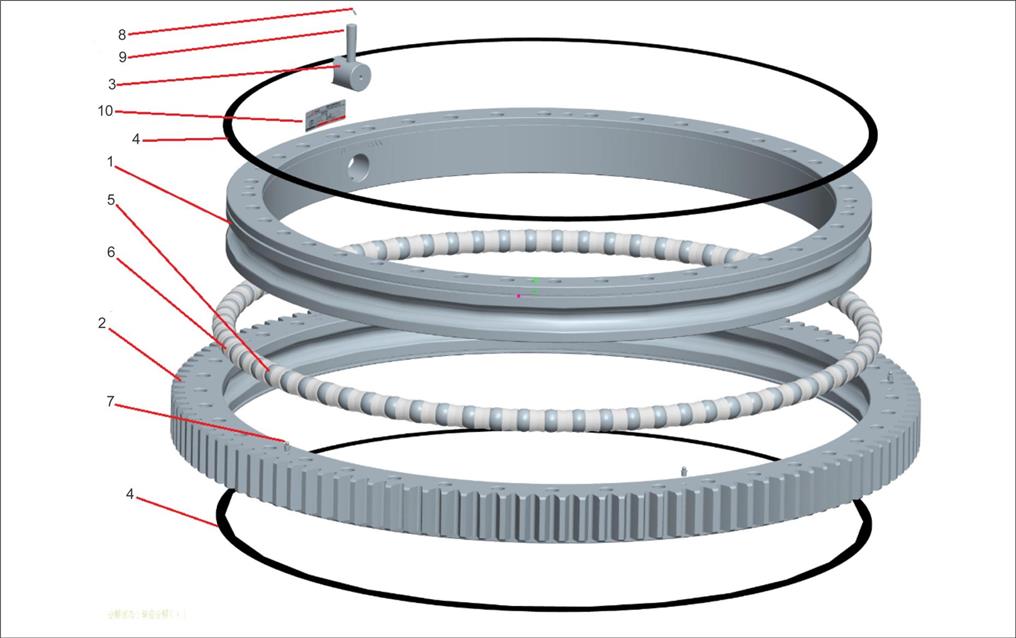

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
11728882 |
内圈 |
1 |
|
|
2 |
11728883 |
外圈 |
1 |
|
|
3 |
11728884 |
堵塞SSm1600/45BHH-3 |
1 |
|
|
4 |
60015673 |
角式密封条 NBR |
10 |
|
|
5 |
60109135 |
钢球45G60±0(0)GB308 GCr15 |
97 |
|
|
6 |
60012154 |
球型隔离块S-D45 PA1010 |
97 |
|
|
7 |
A210804000002 |
黄油嘴 |
6 |
|
|
8 |
60012591 |
销3×10GB879.1 |
1 |
|
|
9 |
60194791 |
销16×90GB118 |
1 |
|
|
10 |
10536582 |
铭牌SSf1202/32CWH-4 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210401000017 |
垫圈 |
8 |
|
|
2 |
A210405000007 |
垫圈 |
8 |
|
|
3 |
A210401000006 |
垫圈 |
32 |
|
|
4 |
11602695 |
减速机总成 |
2 |
|
|
5 |
A210111000204 |
螺栓 |
12 |
|
|
6 |
A210111000062 |
螺栓M20×60GB5783 10.9级 |
32 |
|
|
7 |
A210307000012 |
螺母 |
8 |
|
|
8 |
A210111000095 |
螺栓 |
4 |
|
|
9 |
13269769 |
挡绳管 |
2 |
|

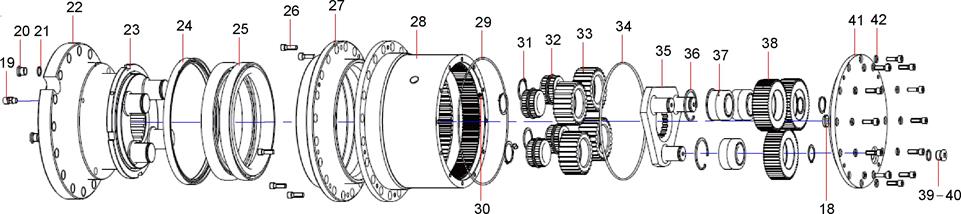

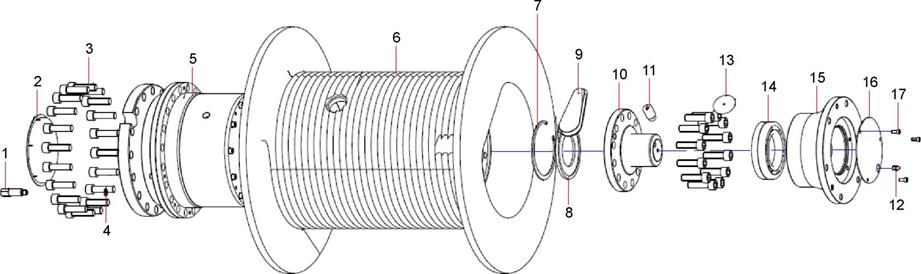

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
12102478 |
接头 |
1 |
|
|
2 |
11405674 |
防尘盖ⅠGW13D38-20 |
1 |
|
|
3 |
A210204000312 |
螺钉M16×55GB70.1 10.9级 |
32 |
|
|
4 |
A210434000006 |
垫圈 |
1 |
|
|
5 |
11593574 |
减速机总成 |
1 |
|
|
6 |
11940682 |
卷筒 |
1 |
|
|
7 |
A210416000006 |
挡圈 |
1 |
|
|
8 |
11596442 |
隔套GW13D38.1-2 |
4 |
|
|
9 |
11940661 |
斜锲GW20D48-22 |
1 |
|
|
10 |
11596441 |
支承轴 |
1 |
|
|
11 |
11356457 |
加长螺塞 |
1 |
|
|
12 |
A210777000046 |
外螺纹塑料堵头 |
1 |
|
|
13 |
12102567 |
卷筒油孔塞 |
1 |
|
|
14 |
21003128 |
滚动轴承 |
1 |
|
|
15 |
11596443 |
支撑座 |
1 |
|
|
16 |
11596444 |
防尘盖Ⅱ |
1 |
|
|
17 |
23000359 |
螺钉M6×14GB70.1 |
3 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
18 |
11356454 |
承磨垫Ⅱ |
1 |
|
|
19 |
24003393 |
钢球式通气塞 |
1 |
|
|
20 |
A880801040008 |
螺塞M16×1.5JB/ZQ4444 |
3 |
|
|
21 |
A210453000001 |
垫圈16×20JB/ZQ4454 |
3 |
|
|
22 |
11593579 |
固定座 |
1 |
|
|
23 |
11352807 |
锁紧螺母 |
1 |
|
|
24 |
60061451 |
FB油封240×260×15 |
1 |
|
|
25 |
60005848 |
滚动轴承 |
2 |
|
|
26 |
A210204000341 |
螺钉 |
24 |
|
|
27 |
11352805 |
法兰 |
1 |
|
|
28 |
11593588 |
内齿圈 |
1 |
|
|
29 |
60061680 |
O形圈255×3.0(JISB2401) |
1 |
|
|
30 |
A210207000007 |
螺钉M8×12GB78 |
2 |
|
|
31 |
A210414000029 |
挡圈 |
4 |
|
|
32 |
60058816 |
轴承F-208099 |
4 |
|
|
33 |
11593597 |
行星轮Ⅱ |
4 |
|
|
34 |
60052139 |
O形圈 |
1 |
|
|
35 |
11593581 |
行星架Ⅰ |
1 |
|
|
36 |
A210414000006 |
挡圈30GB894.1 |
6 |
|
|
37 |
60058815 |
滚动轴承NUP 206EGB283 |
6 |
|
|
38 |
11593600 |
行星轮1 |
3 |
|
|
39 |
A210453000002 |
垫圈18×22JB/ZQ4454 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
40 |
A210341000002 |
螺塞M18×1.5(JB/ZQ4444) |
2 |
|
|
41 |
11352809 |
端盖 |
1 |
|
|
42 |
A210422000008 |
垫圈8GB7244 |
12 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|

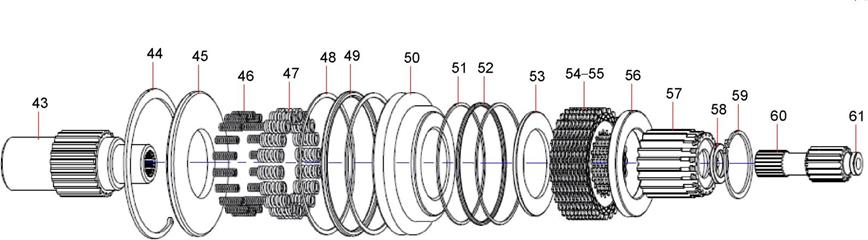

43 |
11352818 |
花键套 |
1 |
|
|
44 |
A210416000008 |
挡圈150GB893.1 |
1 |
|
|
45 |
11352817 |
弹簧挡板 |
1 |
|
|
46 |
A820209010114 |
小弹簧GT80T185-4 |
18 |
|
|
47 |
A820209010113 |
大弹簧GT80T185-3 |
18 |
|
|
48 |
60061369 |
BV形平挡圈147×4.9×1.7 |
2 |
|
|
49 |
B230101001818 |
星形密封圈135.89×5.33 |
1 |
|
|
50 |
11352814 |
活塞 |
1 |
|
|
51 |
60061368 |
BU型平挡圈120×3.2×1.7 |
2 |
|
|
52 |
60061453 |
星形密封圈120.24×3.53 |
1 |
|
|
53 |
11352813 |
调整垫 |
1 |
|
|
54 |
11352811 |
外摩擦片GW13D38-8 |
10 |
|
|
55 |
11352812 |
内摩擦片GW13D38-9 |
9 |
|
|
56 |
11352810 |
摩擦片垫板 |
1 |
|
|
57 |
11593602 |
太阳轮Ⅱ |
1 |
|
|
58 |
11356454 |
承磨垫Ⅱ |
1 |
|
|
59 |
A210414000065 |
挡圈65GB894.1 |
1 |
|
|
60 |
11593602 |
太阳轮Ⅱ |
1 |
|
|
61 |
A820202006784 |
承磨垫Ⅰ |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|

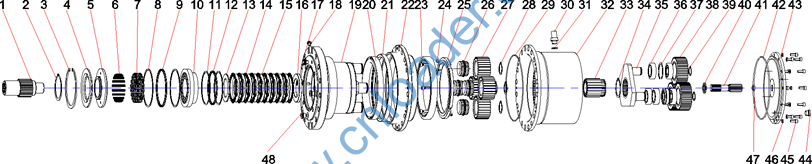

1 |
11352818 |
花键套 |
1 |
|
|
2 |
A210414000035 |
挡圈90GB894.1 |
1 |
|
|
3 |
60185272 |
挡圈150×4DIN472 |
1 |
|
|
4 |
12476290 |
卡簧挡板 |
1 |
|
|
5 |
11352817 |
弹簧挡板 |
1 |
|
|
6 |
A820209010114 |
小弹簧GT80T185-4 |
18 |
|
|
7 |
A820209010113 |
大弹簧GT80T185-3 |
18 |
|
|
8 |
60061369 |
BV形平挡圈147×4.9×1.7 |
2 |
|
|
9 |
B230101001818 |
星形密封圈135.89×5.33 |
1 |
|
|
10 |
11352814 |
活塞 |
1 |
|
|
11 |
60206087 |
平挡圈120×4.7×1.7 BU4701200 |
2 |
|
|
12 |
60206086 |
星形密封圈120.02×5.33 |
1 |
|
|
13 |
11352813 |
调整垫 |
1 |
|
|
14 |
11352811 |
外摩擦片GW13D38-8 |
10 |
|
|
15 |
11352812 |
内摩擦片GW13D38-9 |
9 |
|
|
16 |
11352810 |
摩擦片垫板 |
1 |
|
|
17 |
12702519 |
塑料螺堵M12×1.5GS8T89-18 |
1 |
|
|
18 |
60210955 |
通气帽NPT1/8 |
1 |
|
|
19 |
11593579 |
固定座 |
1 |
|
|
20 |
60005848 |
滚动轴承 |
2 |
|
|
21 |
60278480 |
TC油封240×260×15GB9877 |
1 |
|
|
22 |
11352805 |
法兰 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
23 |
A210204000341 |
螺钉 |
6 |
|
|
24 |
A210207000007 |
螺钉M8×12GB78 |
2 |
|
|
25 |
11352807 |
锁紧螺母 |
1 |
|
|
26 |
60058816 |
轴承F-208099 |
4 |
|
|
27 |
11593597 |
行星轮Ⅱ |
4 |
|
|
28 |
A210414000029 |
挡圈 |
4 |
|
|
29 |
60233673 |
O形圈250×3.0(GB3452.1) |
1 |
|
|
30 |
13328338 |
加油螺塞GW13D38-29 |
1 |
|
|
31 |
A210609000268 |
O形圈 |
1 |
|
|
32 |
11593588 |
内齿圈 |
1 |
|
|
33 |
11593602 |
太阳轮Ⅱ |
1 |
|
|
34 |
A210414000065 |
挡圈65GB894.1 |
1 |
|
|
35 |
11593581 |
行星架Ⅰ |
1 |
|
|
36 |
60058815 |
滚动轴承NUP 206EGB283 |
6 |
|
|
37 |
A210416000037 |
挡圈62GB893.1 |
3 |
|
|
38 |
11593600 |
行星轮1 |
3 |
|
|
39 |
A210414000006 |
挡圈30GB894.1 |
3 |
|
|
40 |
11356454 |
承磨垫Ⅱ |
1 |
|
|
41 |
11593592 |
太阳轮1 |
1 |
|
|
42 |
60052139 |
O形圈 |
1 |
|
|
43 |
11352809 |
端盖 |
1 |
|
|
44 |
B210399000005 |
螺塞 |
1 |
