序号 |
代码 |
名称 |
数量 |
备注 |
1 |
10041956 |
弹性销 |
2 |
|
2 |
13339647 |
A0类销轴 |
2 |
|
3 |
21006584 |
楔 |
2 |
|
4 |
21006591 |
楔套 |
2 |
|
5 |
12386433 |
副起重钩 |
1 |
|
6 |
10503761 |
主卷钢丝绳 |
1 |
|
7 |
13166174 |
上车电气系统 |
1 |
|
8 |
13789197 |
STC500S汽车起重机潍柴国Ⅴ底盘 |
1 |
|
9 |
12850601 |
标牌布置图 |
1 |
|
10 |
12681134 |
转台总成 |
1 |
|
11 |
12689274 |
上车液压管路总成 |
1 |
|
12 |
10503759 |
钢丝绳18-1960-U-229-sS-非旋转GB8918-L130 |
1 |
|
13 |
12438740 |
上车操纵室 |
1 |
|
14 |
A219900000037 |
绳夹 |
2 |
|
15 |
60172720 |
起重钩50T 减重型 |
1 |
|
16 |
12673906 |
起重臂总成 |
1 |
第2章
副起重钩
序号 |
代码 |
名称 |
数量 |
备注 |
1 |
A210651000026 |
滚动轴承 |
1 |
|
2 |
10137968 |

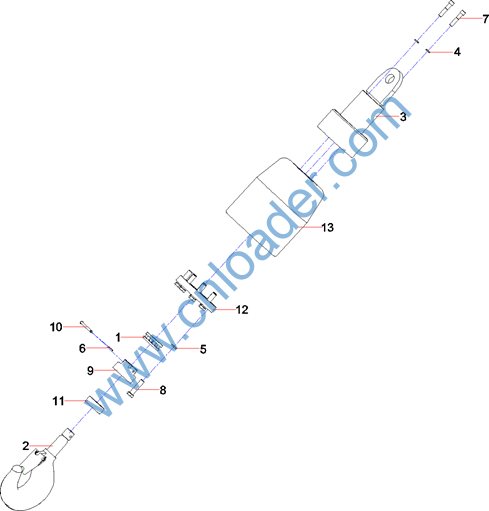

副钩组件 |
1 |
|
3 |
12385238 |
配重 |
1 |
|
4 |
A210401000002 |
垫圈 |
2 |
|
5 |
A210401000004 |
垫圈 |
8 |
|
6 |
A210501000043 |
销2×25GB91 |
1 |
|
7 |
A210204000026 |
螺钉 |
2 |
|
8 |
A210111000056 |
螺栓M16×65GB5783 10.9级 |
8 |
|
9 |
10137989 |
螺母 |
1 |
|
10 |
11541517 |
销轴 |
1 |
|
11 |
11531155 |
轴套 |
1 |
|
12 |
11531257 |
底版 |
1 |
|
13 |
12394213 |
外壳 |
1 |

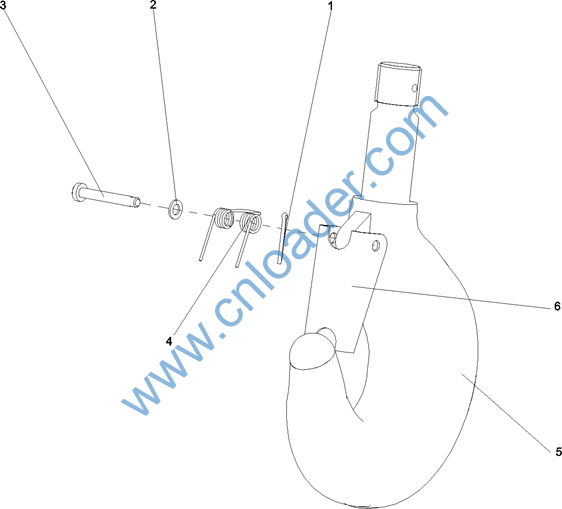

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
A210501000035 |
销 |
1 |
|
2 |
A210405000007 |
垫圈 |
1 |
|
3 |
10137962 |
销 |
1 |
|
4 |
10137956 |
平列双扭弹簧 |
1 |
|
5 |
10009334 |
吊钩体 |
1 |
|
6 |
10009336 |
绳挡 |
1 |
第3章
上车电气系统

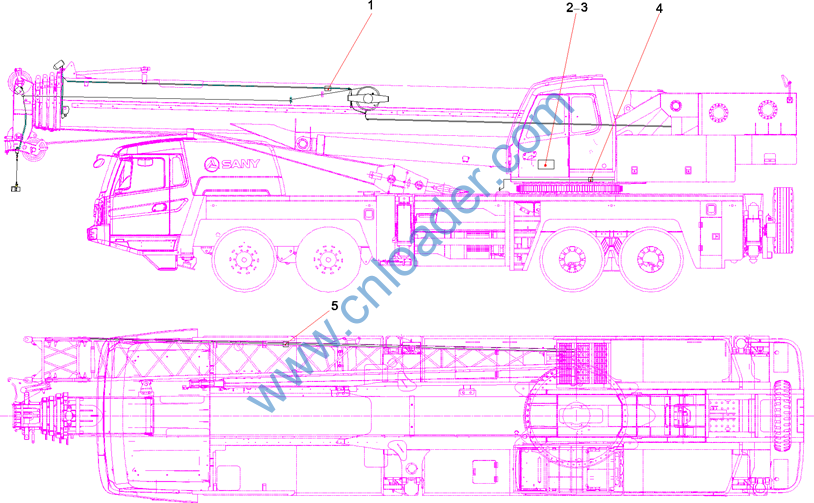

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
13526187 |
500S大臂电气 |
1 |
|
2 |
13550616 |
STC500S程序 |
1 |
|
3 |
12959129 |
上车电气原理图 |
1 |
|
4 |
13576634 |
转台电气 |
1 |
|
5 |
11323194 |
副臂电气系统 |
1 |

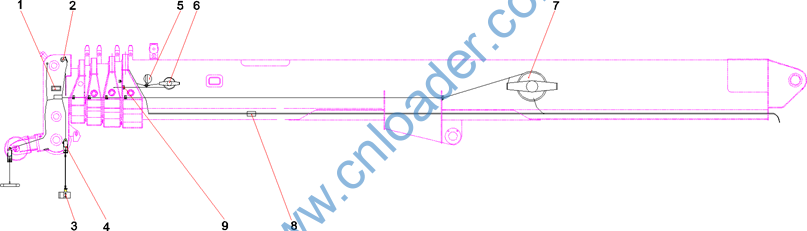

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60190932 |
分线盒FXH1-5-STC500 |
1 |
|
2 |
A241100000314 |
航标灯 |
1 |
|
3 |

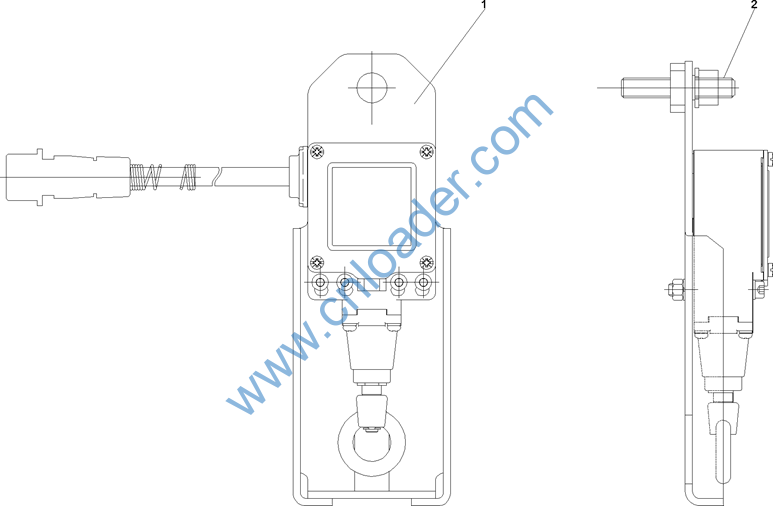

10044528 |

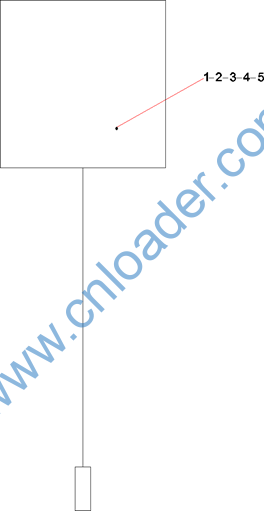

重锤总成 |
1 |
|
4 |
11661100 |
高度限位器总成 |
2 |
|
5 |
60084687 |
工作灯70-24-P1 正方 |
1 |
|
6 |
60318536 |
长度传感器SY-12m |
1 |
|
7 |
13731812 |
长度角度传感器总成STC250H.10.2.8A |
1 |
|
8 |
13931733 |
主臂线束 |
1 |
|
9 |
A229900005525 |
过线滑轮 |
1 |

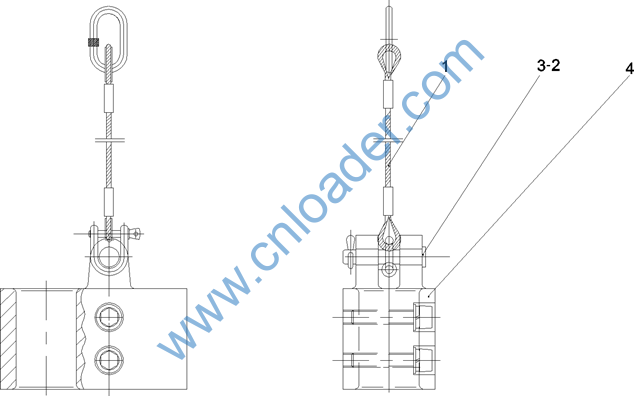

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
11668532 |
重锤钢丝绳 |
1 |
|
2 |
A210508000067 |
销轴 |
1 |
|
3 |
A210501000001 |
销 |
1 |
|
4 |
10044511 |
重锤 |
1 |

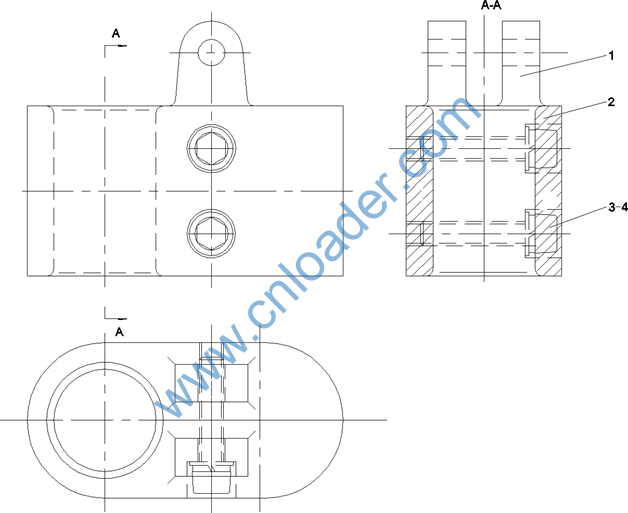

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
10044501 |
锤体 |
1 |
|
2 |
10044495 |
锤体 |
1 |
|
3 |
A210111000028 |
螺栓 |
2 |
|
4 |
A210401000001 |
垫圈 |
2 |
序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60083173 |
限位开关 |
1 |
|
2 |
10010530 |
螺纹销 |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60194337 |

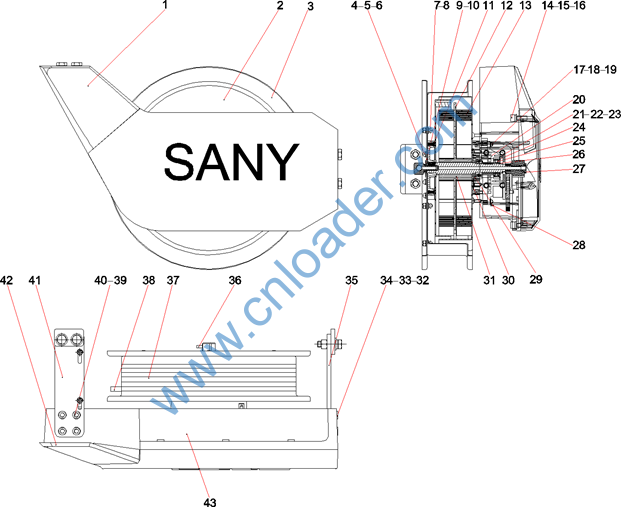

长度传感器壳体526×300×130 |
1 |
|
2 |
60194182 |
平面蜗卷弹簧盒φ324×74.5 |
1 |
|
3 |
60194181 |
电缆卷筒φ396×100 |
1 |
|
4 |
A210210000017 |
螺钉M6×20GB818 |
6 |
|
5 |
A210401000016 |
垫圈 |
12 |
|
6 |
A210405000006 |
垫圈 |
12 |
|
7 |
A210210000008 |
螺钉 |
6 |
|
8 |
A210319000003 |
螺母M6GB889.1 |
6 |
|
9 |
A210401000002 |
垫圈 |
1 |
|
10 |
A210404000004 |
垫圈 |
1 |
|
11 |
A210211000007 |
螺钉M6×16GB819.1 |
12 |
|
12 |
13816454 |
弹簧隔板SY-50M.1-14 |
1 |
|
13 |
60169549 |
涡卷弹簧SUP6 10.9级 |
2 |
|
14 |
24002255 |
螺钉M8×25GB70.1 达克锈 |
6 |
|
15 |
A210401000017 |
垫圈 |
6 |
|
16 |
A210405000007 |
垫圈 |
6 |
|
17 |
A313180502003 |
螺钉 |
5 |
|
18 |
A210401000015 |
垫圈 |
5 |
|
19 |
A210405000005 |
垫圈 |
5 |
|
20 |
60237453 |
扩展IO模块IOLH010AA |
1 |
|
21 |
A210210000059 |
螺钉M3×12GB818 |
4 |
|
22 |
A210401000010 |
垫圈3GB93 |
4 |
序号 |
代码 |
名称 |
数量 |
备注 |
23 |
A210405000027 |
垫圈 3GB97.1 |
4 |
|
24 |
24000568 |
挡圈42GB893.1 |
1 |
|
25 |
A210601000013 |
滚动轴承6004-2RZGB276 |
2 |
|
26 |
A210414000025 |
挡圈20GB894.1 |
1 |
|
27 |
60170594 |
中心滑环LPT012A-0602 10.9级 |
1 |
|
28 |
60194339 |
压线卡φ6.3 |
3 |
|
29 |
60185111 |
骨架油封24×42×7JB3786 |
1 |
|
30 |
A210609000079 |
O形圈80×3.55GB3452.1 |
1 |
|
31 |
60218279 |
四节臂车型长度传感器机械传动总成240×110 |
1 |
|
32 |
A210204000196 |
螺钉 |
4 |
|
33 |
A210401000001 |
垫圈 |
8 |
|
34 |
A210405000011 |
垫圈 |
8 |
|
35 |
12803593 |
右支撑板STC250H.10.1.2-17 |
1 |
|
36 |
60185094 |
电缆防水接头M12015C |
1 |
|
37 |
60171279 |
卷盘电缆5×0.25-24-P |
50 |
|
38 |
A242000000309 |
端子OT2.5-6 |
1 |
|
39 |
A210204000181 |
螺钉 |
4 |
|
40 |
A210319000001 |
螺母M10GB889.1 |
4 |
|
41 |
12803960 |
左支撑板STC250H.10.1.2-18 |
1 |
|
42 |
60254060 |
密封圈526×130×5 |
1 |
|
43 |
13337881 |
长角度传感器线束STC250-I.5.1.1C |
1 |

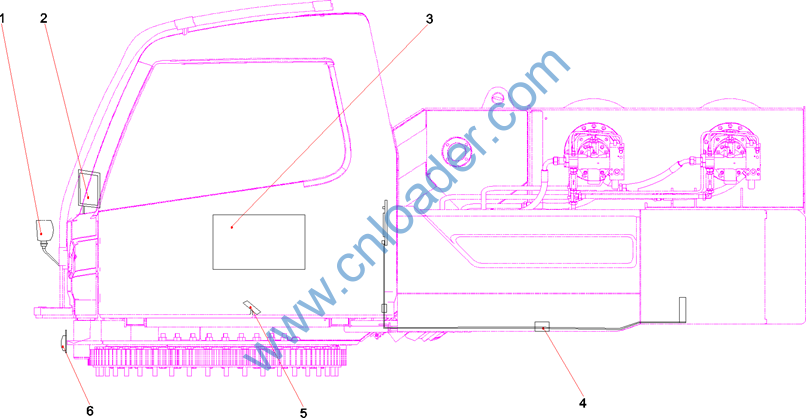

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60084687 |
工作灯70-24-P1 正方 |
1 |
|
2 |
A810201206089 |
三一通讯显示屏总成SYCD-1132 |
1 |
|
3 |
13524510 |

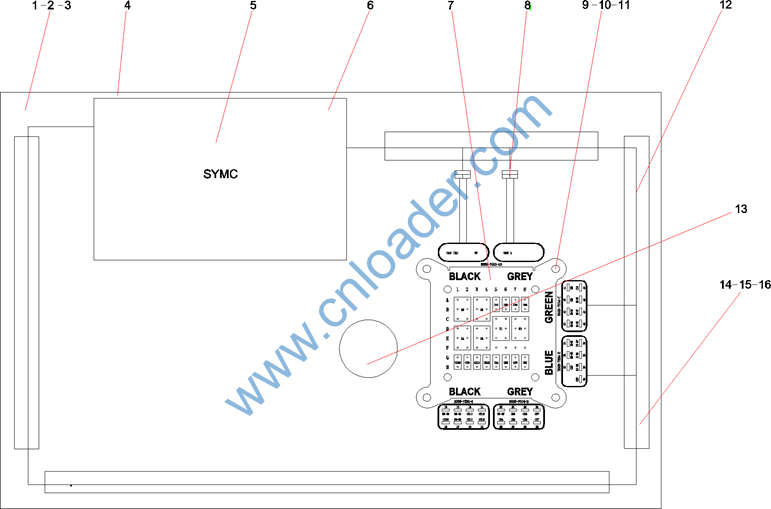

电控柜布置图 |
1 |
|
4 |
14002456 |
电磁阀线束 |
1 |
|
5 |
A229900008854 |
电子油门踏板CUMMINS- |
1 |
|
6 |
60180268 |
电喇叭DL224G-24-B |
1 |

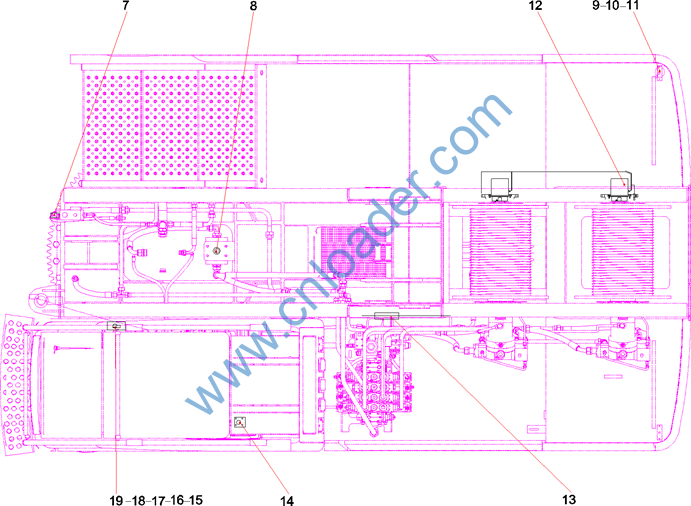

序号 |
代码 |
名称 |
数量 |
备注 |
7 |
60173718 |
压力传感器35MPa-24V-V-G1/4-M12 |
2 |
|
8 |
14002415 |
导电环组件 |
1 |
|
9 |
A210404000005 |
垫圈 8GB96.1 |
8 |
|
10 |
A210307000012 |
螺母 |
8 |
|
11 |
10140655 |
后示廓灯组件 |
2 |
|
12 |
A229900001996 |
三圈保护器GF-190 |
2 |
|
13 |
12619800 |
空调电磁阀线束 |
1 |
|
14 |
B229900006178 |
操作手柄 |
2 |
|
15 |
60125825 |
线束定位夹 |
15 |
|
16 |
60125826 |
线束定位夹 |
15 |
|
17 |
60125827 |
线束定位夹 |
10 |
|
18 |
14002486 |
转台线束 |
1 |
|
19 |
13932286 |
多路阀线束 |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |
1 |
A210204000147 |
螺钉 M8×20GB70.1 |
4 |
|
2 |
A210405000007 |
垫圈 |
4 |
|
3 |
A210307000012 |
螺母 |
4 |
|
4 |
13208759 |
配电板 |
1 |
|
5 |
A810201206088 |
三一运动控制器总成SYMC-92D |
1 |
|
6 |
A210210000020 |
螺钉 |
8 |
|
7 |
60276017 |
中央配电盒PDH-ZQ-1206 |
1 |
|
8 |
B249900001268 |
3芯矩形插座 |
2 |
|
9 |
A210210000008 |
螺钉 |
4 |
|
10 |
A210307000016 |
螺母 |
4 |
|
11 |
A210405000006 |
垫圈 |
4 |
|
12 |
14002382 |
电控柜线束 |
1 |
|
13 |
21015265 |
电子蜂鸣器 |
1 |
|
14 |
A210210000003 |
螺钉 |
10 |
|
15 |
A210307000015 |
螺母 |
18 |
|
16 |
A210405000005 |
垫圈 |
18 |

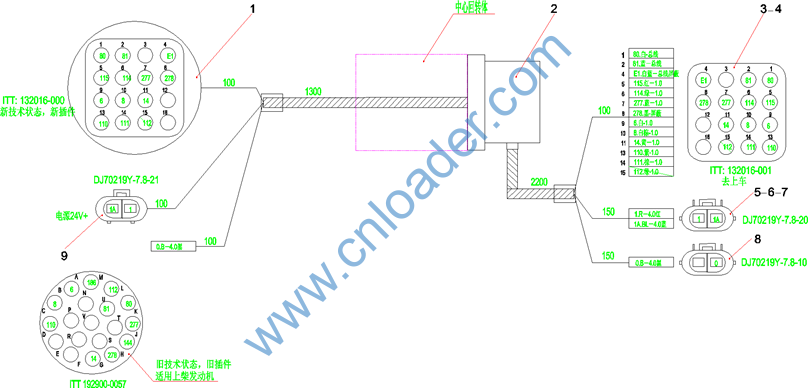

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60317827 |
公针132000-003 |
12 |
|
2 |
60209845 |
导电环LPTS000-0330-1105-SY50 |
1 |
|
3 |
60317856 |
16芯矩形插头16P24/10H |
1 |
|
4 |
60317828 |
母针132000-002 |
12 |
|
5 |
60327716 |
2芯矩形插头2P24/50H |
1 |
|
6 |
60327655 |
插孔DJ627-7.8×0.8 |
2 |
|
7 |
60327656 |
防水塞MFD013-8 |
4 |
|
8 |
60327715 |
2芯矩形插座2S24/50H |
1 |
|
9 |
60327654 |
插针DJ611-K7.8 |
3 |
