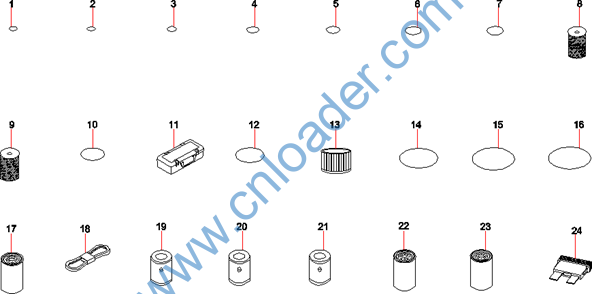

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-5-1 |
1 |
B230101000996 |
10 |
O形圈 |
O-ring |
10-5-2 |
2 |
B230101000366 |
2 |
O形圈 |
O-ring |
10-5-3 |
3 |
B230101000244 |
2 |
O形圈 |
O-ring |
10-5-4 |
4 |
B230101000331 |
2 |
O形圈 |
O-ring |
10-5-5 |
5 |
B230101000047 |
10 |
O形圈 |
O-Ring-10.8 |
10-5-6 |
6 |
B230101000049 |
10 |
O形圈 |
O-ring |
10-5-7 |
7 |
B230101000580 |
5 |
O形圈 |
O-Ring-24.99 |
10-5-8 |
8 |
B222100000640 |
1 |
空气滤清器安全滤芯 |
Auxiliary cartridge of air cleaner |
10-5-9 |
9 |
B222100000641 |
1 |
空气滤清器主滤芯 |
Main cartridge of air cleaner |
10-5-10 |
10 |
B230101000215 |
5 |
O形圈 |
O-ring |
10-5-11 |
11 |
10567878 |
1 |
随机工具 |
Accompanying tools |
10-5-12 |
12 |
B230101000356 |
5 |
O形圈 |
O-Ring-23.7 |
10-5-13 |
13 |
60186788 |
1 |
呼吸阀滤芯 |
Filter, hydaulic tank breather |
10-5-14 |
14 |
B230101000456 |
10 |
O形圈 |
O-ring |
10-5-15 |
15 |
B230101000465 |
10 |
O形圈 |
O-ring |
10-5-16 |
16 |
B230101000090 |
5 |
O形圈 |
O-ring |
10-5-17 |
17 |
60151839 |
2 |
柴油滤清器滤芯 |
Diesel cleaner filter core |
10-5-18 |
18 |
B230106000058 |
1 |
V带 |
Triangular Belt |
10-5-19 |
19 |
A222100000119 |
1 |
先导滤芯 |
Filter, pilot |
10-5-20 |
20 |
60210416 |
1 |
36T回油滤清器 |
Oil Return Filter Element |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-7-21 |
21 |
60014121 |
1 |
滤芯 |
Filter core |
10-7-22 |
22 |
60250941 |
2 |
G1X燃油主滤滤芯 |
fule filter |
10-7-23 |
23 |
60251436 |
1 |
吸油过滤器 |
Oil suction filter |
10-7-24 |
24 |
60056399 |
25 |
熔断器 |
Fuse |

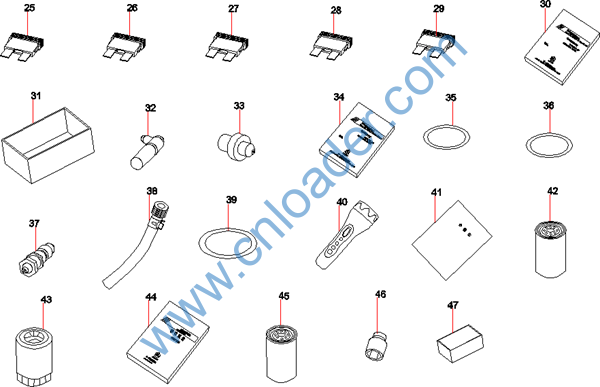

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-9-25 |
25 |
60046758 |
15 |
熔断器 |
Sheet safety |
10-9-26 |
26 |
60056400 |
15 |
熔断器 |
Fuse |
10-9-27 |
27 |
60056398 |
15 |
熔断器 |
Fuse |
10-9-28 |
28 |
60056401 |
5 |
熔断器 |
Fuse |
10-9-29 |
29 |
A241300000031 |
5 |
熔断器 |
Fuse |
10-9-30 |
30 |
变更或见其他配置 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
10-9-31 |
31 |
变更或见其他配置 |
1 |
包装箱 |
|
10-9-32 |
32 |
59001852 |
1 |
铁榔头 |
|
10-9-33 |
33 |
A210804000002 |
20 |
黄油嘴 |
Fitting, Grease |
10-9-34 |
34 |
13806786 |
1 |
液压挖掘机操作保养手册 |
Operation and maintenance |
10-9-35 |
35 |
60044259 |
4 |
MCS防尘圈 |
Dust ring |
10-9-36 |
36 |
60044257 |
2 |
MCS防尘圈 |
Seal, Dust |
10-9-37 |
37 |
B229900000686 |
10 |
黄油嘴 |
Grease nipple |
10-9-38 |
38 |
60016775 |
1 |
放油开关 |
OIL DRAINER ASM |
10-9-39 |
39 |
60044258 |
8 |
MCS防尘圈 |
Dust ring |
10-9-40 |
40 |
A241100000596 |
1 |
手提工作灯 |
portable working light 24V |
10-9-41 |
41 |
59000039 |
1 |
产品合格证 |
Manufacturer Certificate |
10-9-42 |
42 |
60249072 |
1 |
柴油滤清器滤芯 |
Fuel filter |
10-9-43 |
43 |
B222100000488 |
2 |
机油滤清器 |
Engine oil cleaner element |
10-9-44 |
44 |
13806785 |
1 |
液压挖掘机零部件图册(一机一册 |
Model Part Book For Hydraulic |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
10-11-45 |
45 |
60250800 |
1 |
柴油滤清器滤芯 Diesel filter |
10-11-46 |
46 |
60008167 |
1 |
套筒 Socket(Ⅱ) |
10-11-47 |
47 |
60313304 |
1 |
加油泵总成 Filler pump |

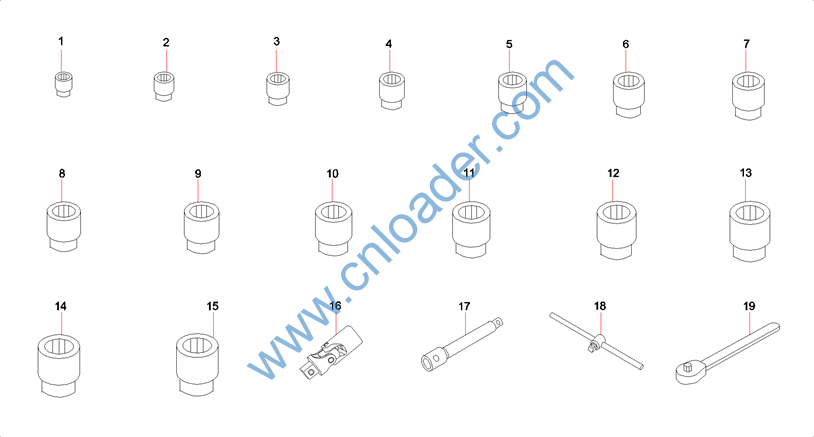

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-13-1 |
1 |
A260401010023 |
1 |
套筒 |
Socket |
10-13-2 |
2 |
A260401010063 |
1 |
套筒 |
Socket |
10-13-3 |
3 |
A260401010024 |
1 |
套筒 |
Socket |
10-13-4 |
4 |
A260401010095 |
1 |
套筒 |
Socket |
10-13-5 |
5 |
A260401010025 |
1 |
套筒 |
Socket |
10-13-6 |
6 |
A260401010077 |
1 |
套筒 |
Socket |
10-13-7 |
7 |
60001295 |
1 |
套筒 |
Socket |
10-13-8 |
8 |
A260401010081 |
1 |
套筒 |
Socket |
10-13-9 |
9 |
A260401010027 |
1 |
套筒 |
Socket |
10-13-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket |
10-13-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket |
10-13-12 |
12 |
A260401010031 |
1 |
套筒 |
Socket |
10-13-13 |
13 |
A260401010037 |
1 |
套筒 |
Socket |
10-13-14 |
14 |
A260401010055 |
1 |
套筒 |
Socket |
10-13-15 |
15 |
A260401010057 |
1 |
套筒 |
Socket |
10-13-16 |
16 |
A229900007607 |
1 |
万向接头 |
Joint, universal |
10-13-17 |
17 |
A260401010065 |
1 |
接杆 |
Extension |
10-13-18 |
18 |
60001293 |
1 |
滑行头手柄 |
T-handle |
10-13-19 |
19 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench rachet |

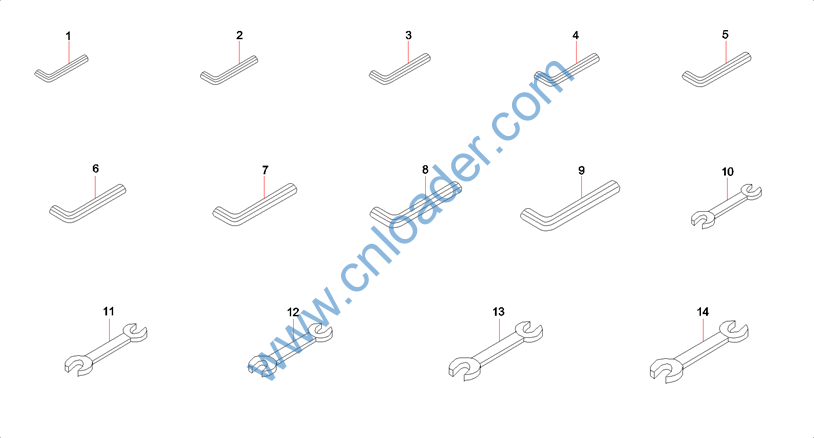

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-15-1 |
1 |
A260401020014 |
1 |
内六角扳手 |
Wrench, allen |
10-15-2 |
2 |
A260401020015 |
1 |
内六角扳手 |
Wrench, allen |
10-15-3 |
3 |
A260401020008 |
1 |
内六角扳手 |
Wrench, allen |
10-15-4 |
4 |
A260401020009 |
1 |
内六角扳手 |
Wrench, allen |
10-15-5 |
5 |
A260401020010 |
1 |
内六角扳手 |
Wrench, allen |
10-15-6 |
6 |
A260401020011 |
1 |
内六角扳手 |
Wrench, allen |
10-15-7 |
7 |
A260401020004 |
1 |
内六角扳手 |
Wrench, allen |
10-15-8 |
8 |
B260401020048 |
1 |
内六角扳手 |
Wrench, allen |
10-15-9 |
9 |
B260401020049 |
1 |
内六角扳手 |
Wrench, allen |
10-15-10 |
10 |
A260401030002 |
1 |
双头呆扳手 |
Wrench, open end |
10-15-11 |
11 |
A260401030001 |
1 |
双头呆扳手 |
Wrench, open end |
10-15-12 |
12 |
A260401030027 |
1 |
双头呆扳手 |
Wrench, open end |
10-15-13 |
13 |
A260401030005 |
1 |
双头呆扳手 |
Wrench, open end |
10-15-14 |
14 |
A260401030029 |
1 |
双头呆扳手 |
Wrench, open end |

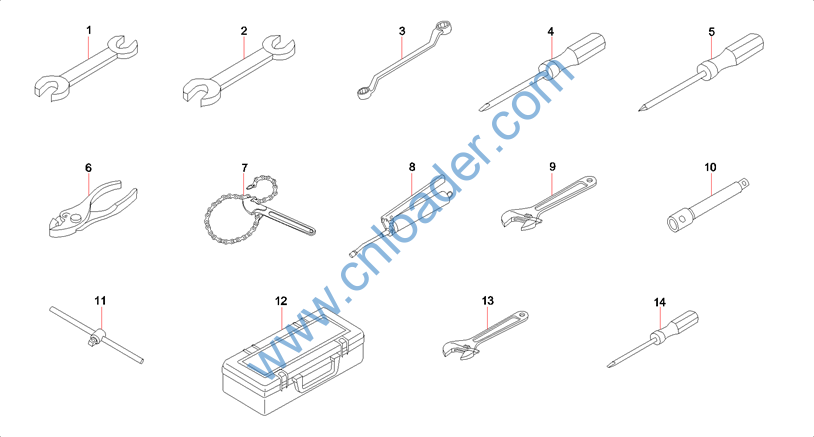

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-17-1 |
1 |
A260401030007 |
1 |
双头呆扳手 |
Wrench, open end |
10-17-2 |
2 |
A260401030008 |
1 |
双头呆扳手 |
Wrench, open end |
10-17-3 |
3 |
A260401030100 |
1 |
双头梅花扳手 |
Wrench, box end |
10-17-4 |
4 |
A260402010022 |
1 |
一字槽螺钉旋具 |
Screw driver, slotted |
10-17-5 |
5 |
A260402020026 |
1 |
十字槽螺钉旋具 |
Srewdriver, phillips |
10-17-6 |
6 |
A260404000002 |
1 |
钢丝钳 |
Pliers |
10-17-7 |
7 |
60001296 |
1 |
链条扳手20节 |
Wrench, chain |
10-17-8 |
8 |
B260409000015 |
1 |
高压黄油枪 |
High Pressure Grease Gun |
10-17-9 |
9 |
A260401040004 |
1 |
活扳手 |
Wrench, adjustable |
10-17-10 |
10 |
A260401010021 |
1 |
接杆 |
Extension, socket |
10-17-11 |
11 |
60001294 |
1 |
滑行头手柄 |
T-handle |
10-17-12 |
12 |
A290000000155 |
1 |
手提工具箱 |
Toolbox |
10-17-13 |
13 |
A260401040005 |
1 |
活扳手 |
Monkey Wrench |
10-17-14 |
14 |
A260402010013 |
1 |
一字槽螺钉旋具 |
Slotted screw rotator |

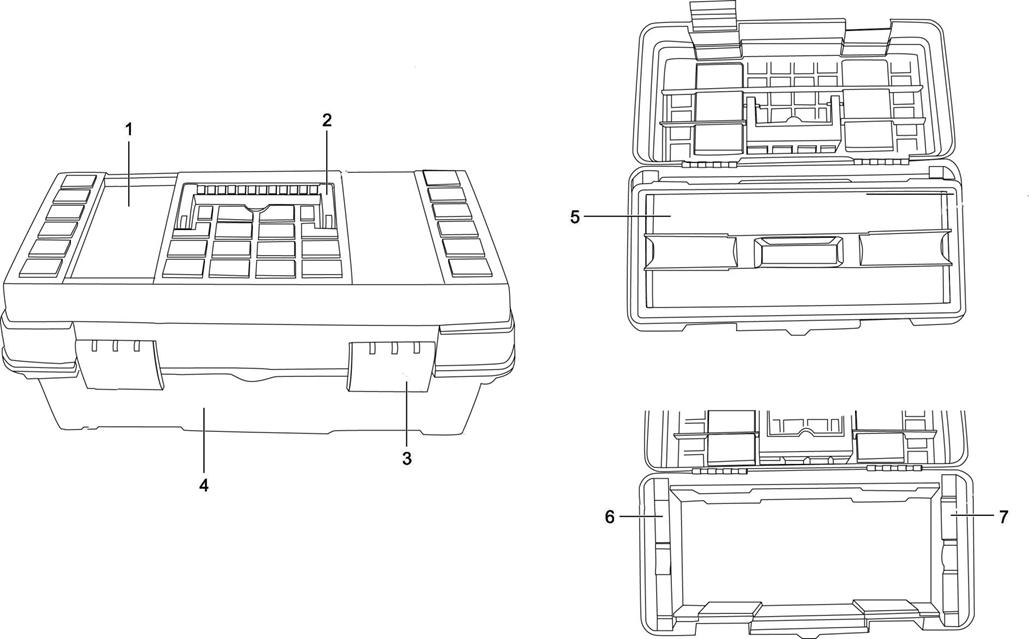

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
10-19-1 |
1 |
60153777 |
1 |
上盖 |
Cover, upper |
10-19-2 |
2 |
60153697 |
1 |
把手 |
Handle |
10-19-3 |
3 |
60153693 |
2 |
锁扣 |
Latch |
10-19-4 |
4 |
60153713 |
1 |
底座 |
Base |
10-19-5 |
5 |
60153827 |
1 |
托盘 |
Tray |
10-19-6 |
6 |
60153665 |
1 |
左架 |
Support, left |
10-19-7 |
7 |
60153654 |
1 |
右架 |
Support, right |
零部件图册
零部件图册

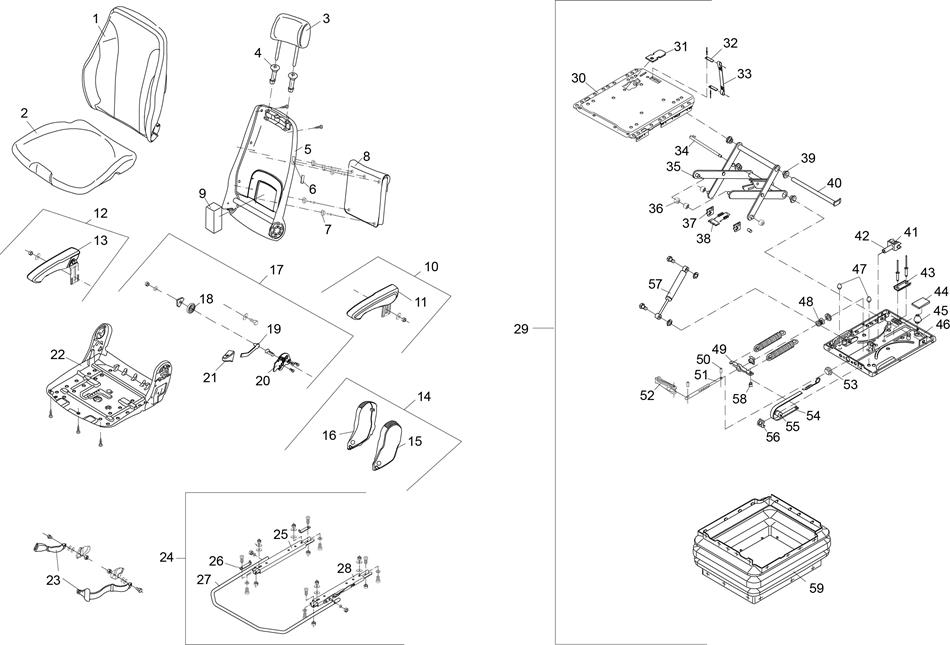

第11章其他配置
(Other Fittings)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-3-1 |
1 |
60153633 |
1 |
靠垫 |
Cushion, back |
11-3-2 |
2 |
60153810 |
1 |
1 垫 |
Cushion, seat |
11-3-3 |
3 |
60153648 |
1 |
头枕 |
Headrest |
11-3-4 |
4 |
60153704 |
1 |
衬套 |
Bushing |
11-3-5 |
5 |
60153632 |
1 |
靠背 |
Backrest |
11-3-6 |
6 |
60153625 |
1 |
黑色盖子 |
Cover, black |
11-3-7 |
7 |
60153669 |
1 |
套环 |
Ring |
11-3-8 |
8 |
60153650 |
1 |
文件袋 |
Bag, document |
11-3-9 |
9 |
60153643 |
1 |
泡沫块 |
Foam |
11-3-10 |
10 |
60153808 |
1 |
左扶手装置 |
Armrest AS (LH) |
11-3-11 |
11 |
60153807 |
1 |
左扶手 |
Armrest (LH) |
11-3-12 |
12 |
60153795 |
1 |
右扶手装置 |
Armrest-R kit |
11-3-13 |
13 |
60153794 |
1 |
右扶手 |
Armrest (RH) |
11-3-14 |
14 |
60153754 |
1 |
铰链封盖装置 |
Cover AS, hinge |
11-3-15 |
15 |
60153664 |
1 |
左封盖 |
Cover LH |
11-3-16 |
16 |
60153653 |
1 |
右封盖 |
Cover RH |
11-3-17 |
17 |
60153756 |
1 |
靠背角度调节装置 |
Adjuster, backrest angle |
11-3-18 |
18 |
60153711 |
1 |
弹簧支柱 |
Pillar, spring |
11-3-19 |
19 |
60153831 |
1 |
左杠杆 |
Lever, left |
11-3-20 |
20 |
60153626 |
1 |
活动板 |
Plate, movable |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-5-21 |
21 |
60153751 |
1 |
角度调节手柄 |
Handle, angle adjustment |
11-5-22 |
22 |
60153812 |
1 |
座椅骨架 |
Framework, seat |
11-5-23 |
23 |
60153695 |
1 |
安全带 |
Seat belt |
11-5-24 |
24 |
60153746 |
1 |
滑轨装置 |
Rail AS |
11-5-25 |
25 |
60153796 |
1 |
右滑轨 |
Slide rail RH. |
11-5-26 |
26 |
60153752 |
1 |
角支座 |
Support, angle |
11-5-27 |
27 |
60153651 |
1 |
限位弯杆 |
Bar, limit |
11-5-28 |
28 |
60153809 |
1 |
左滑轨 |
Slide rail LH. |
11-5-29 |
29 |
60153814 |
1 |
座椅悬挂总成 |
Suspension AS, seat |
11-5-30 |
30 |
60153811 |
1 |
座垫固定板 |
Plate, seat-holding |
11-5-31 |
31 |
60153656 |
1 |
整齐嵌板 |
Panel |
11-5-32 |
32 |
60153646 |
1 |
嵌板 |
Panel |
11-5-33 |
33 |
60153696 |
1 |
安全带短带 |
Belt, safety, short |
11-5-34 |
34 |
60153701 |
1 |
插销 |
Pin |
11-5-35 |
35 |
60153790 |
1 |
摇臂总成 |
Assembly, rocker |
11-5-36 |
36 |
60153739 |
1 |
滚筒 |
Roll |
11-5-37 |
37 |
60153733 |
1 |
隔板 |
Separator |
11-5-38 |
38 |
60153647 |
1 |
条板 |
Strip |
11-5-39 |
39 |
60153822 |
1 |
套筒 |
Sleeve |
11-5-40 |
40 |
60153700 |
1 |
插销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-7-41 |
41 |
60153802 |
1 |
轴承滚柱 |
Roller, bearing |
11-7-42 |
42 |
60153657 |
1 |
支端 |
Support |
11-7-43 |
43 |
60153617 |
1 |
U型固定槽 |
Profile, U-shaped |
11-7-44 |
44 |
60153817 |
1 |
橡胶板 |
Plate, rubber |
11-7-45 |
45 |
60153679 |
1 |
缓冲器 |
Bumper |
11-7-46 |
46 |
60153813 |
1 |
座椅悬挂底板 |
Plate, bottom, suspension |
11-7-47 |
47 |
60153691 |
1 |
阻尼减震器 |
Damper |
11-7-48 |
48 |
60153801 |
1 |
轴承滚珠保持架 |
Race, ball,bearing |
11-7-49 |
49 |
60153707 |
1 |
弹簧吊架 |
Hanger, spring |
11-7-50 |
50 |
60153712 |
1 |
弹性圆柱销 |
Pin, cylindrical |
11-7-51 |
51 |
60153699 |
1 |
插销 |
Pin |
11-7-52 |
52 |
60153619 |
1 |
触发器 |
Trigger |
11-7-53 |
53 |
60153703 |
1 |
衬套 |
Bushing |
11-7-54 |
54 |
60153799 |
1 |
指示器 |
Indicator |
11-7-55 |
55 |
60153740 |
1 |
滚柱 |
Roller |
11-7-56 |
56 |
60153820 |
1 |
尺标 |
Scale |
11-7-57 |
57 |
60153680 |
1 |
缓冲器 |
Damper |
11-7-58 |
58 |
60153738 |
1 |
固定销 |
Pin, retainer |
11-7-59 |
59 |
60153644 |
1 |
气囊箱 |
Bellow |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
11-8-1 |
1 |
11826337 |
1 |
三一挖掘机保养及保修手册(英) SANY excavotor maintenance and |
11-8-2 |
2 |
60331349 |
1 |
随机附件发运木箱SY365/465/485 Packing wooden box |
