识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-39-1

1

60307470

1

固定架

Housing

5-39-2

2

60307471

2

轴承

Bearing

5-39-3

3

60307472

1

齿圈

Ring gear

5-39-4

4

60307473

26

内六角螺钉

Hex.socket head bolt

5-39-5

5

60307474

1

油封座

Seal Ccver

5-39-6

6

60307475

16

内六角螺钉

Hex.socket head bolt

5-39-7

7

60307476

1

浮动油封

Floating seal kit

5-39-8

8

60307477

1

垫片

Shim

5-39-9

9

60307478

2

锁紧垫圈

Lock washer

5-39-10

10

60307479

1

支撑环

Support ring

5-39-11

11

60307480

1

行星架

Carrier

5-39-12

12

60307481

3

行星轮

Planetaty gear

5-39-13

13

60307482

6

C型挡圈

Retaining ring C-type

5-39-14

14

60307483

6

轴承

Bearing

5-39-15

15

60307484

3

行星架

Carrier pin

5-39-16

16

60307485

3

弹簧销

Spring pin

5-39-17

17

60307486

1

隔套

Spacer

5-39-18

18

60307487

1

太阳轮

Sun gear

5-39-19

19

60307488

1

行星架

Carrier

5-39-20

20

60307489

3

行星轮

Planetaty gear

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-41-21

21

60307490

6

止推垫圈

Thrust washer

5-41-22

22

60075398

3

滚针轴承

needle bearing

5-41-23

23

60114375

3

销架

Pin Rack

5-41-24

24

60307491

3

弹簧销

Spring pin

5-41-25

25

60307492

1

太阳轮

Sun gear

5-41-26

26

60075471

1

止推板

Plate – Thrust

5-41-27

27

60307493

1

端盖

Cover

5-41-28

28

60081973

25

螺钉

Hex.Socket Head Bolt

5-41-29

29

60114365

2

堵头

Plug

5-41-30

30

60258133

2

O形圈

O RING

5-41-31

31

60307495

1

固定座

Casing

5-41-32

32

60075442

2

螺塞

Plug

5-41-33

33

60307496

1

油封

Oil seal

5-41-34

34

60307497

1

定位环

Retaining ring

5-41-35

35

60114381

1

转换活塞

Shifter Piston

5-41-36

36

60114391

1

活塞油封

Piston Seal

5-41-37

37

60075388

1

钢球

Ball

5-41-38

38

60307498

1

轴

Shaft

5-41-39

39

60307499

1

轴承

Bearing

5-41-40

40

60075454

2

枢轴

Pivot

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-43-41

41

60114377

1

斜盘

Plate – Swash

5-43-42

42

60114380

1

柱塞缸

Cylinder Block

5-43-43

43

60075468

9

缸弹簧

cylinder srping

5-43-44

44

60075419

1

弹簧座

Seat – Spring

5-43-45

45

60075451

1

球接头

ball joint

5-43-46

46

60075421

1

挡圈

Ring – Retaining

5-43-47

47

60307500

9

活塞总成

Piston Ass

5-43-48

48

60015760

7

制动片

Catch

5-43-49

49

60015810

6

摩擦片

Plate – Friction

5-43-50

50

60075434

1

活塞制动片

Brake Piston

5-43-51

51

60075463

1

小弹簧

Spring – Small

5-43-52

52

60075412

1

大弹簧

Spring – Big

5-43-53

53

60114371

1

马达后盖

Rear Cover

5-43-54

54

60075443

14

螺塞

Plug – Screw

5-43-55

55

60114343

14

阀芯组件

Spool GP – Valve

5-43-56

56

60114354

2

弹簧盘

Plate – Spring

5-43-57

57

60114353

2

弹簧

Spring

5-43-58

58

60114339

2

盖

Cover

5-43-59

59

60307501

2

O形圈

O ring

5-43-60

60

60114342

1

阀芯

Spool

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-45-61

61

60114374

1

销

Pin

5-45-62

62

60114355

1

弹簧盘

Plate – Spring

5-45-63

63

60114352

1

弹簧

Spring

5-45-64

64

60114361

1

堵头

Plug

5-45-65

65

60306351

2

O型圈

O RING

5-45-66

66

60114392

1

连接器

Connector

5-45-67

67

60114360

2

堵头

Plug

5-45-68

68

60306353

2

O型圈

O RING

5-45-69

69

60114393

2

限流器

Limiter

5-45-70

70

60114351

2

弹簧

Spring

5-45-71

71

60114363

5

堵头

Plug

5-45-72

72

60038808

5

O形圈

O-ring

5-45-73

73

60114341

3

单向阀

Valve – Check

5-45-74

74

60114350

3

单向阀弹簧

Check Valve Spring

5-45-75

75

60075457

2

限制器

Stop

5-45-76

76

60307502

1

O形圈

O ring

5-45-77

77

60075458

1

限制器

Stop

5-45-78

78

60307503

1

O形圈

O ring

5-45-79

79

60114390

1

O形圈

Seal – O – Ring

5-45-80

80

60075400

1

滚针轴承

needle bearing

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-47-81

81

60114394

1

垫片

Gasket

5-47-82

82

60307504

1

平行销

Parallel pin

5-47-83

83

60307505

1

阀板

Valve plate

5-47-84

84

60075474

14

制动弹簧

Spring – Stop

5-47-85

85

60307506

10

内六角螺钉

Hex.socket head bolt

5-47-86

86

60075396

2

溢流阀

Valve – Relief

5-47-87

87

60307507

1

花键套

Coupling

5-47-88

88

60307508

1

C型挡圈

Retaining ring C-type

5-47-89

89

60114363

2

堵头

Plug

5-47-90

90

60306309

2

O型圈

O-ring

5-47-91

91

60307469

1

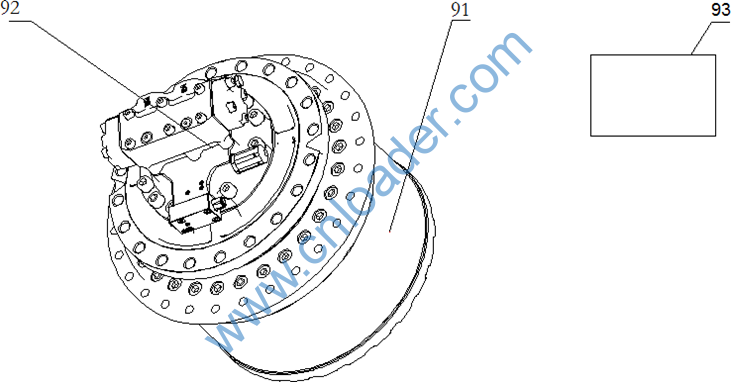

减速机

R/G Ass

5-47-92

92

60307494

1

马达

Motor Ass

5-47-93

93

60083951

1

减速机总成维修包

Kit,repair,gearbox GP

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

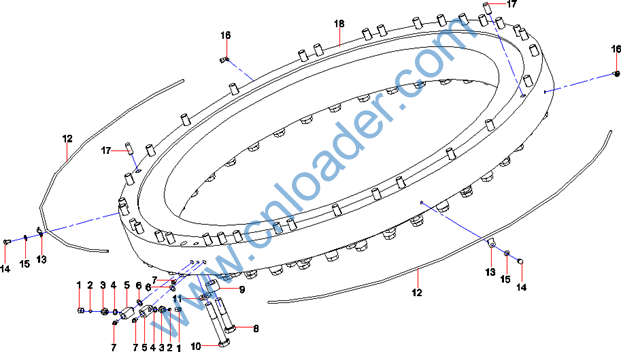

5-49-1

1

B210780000191

2

螺母

Pipe joint

5-49-2

2

B229900001092

2

特型卡套

Special cutting sleeve

5-49-3

3

A820205002483

2

PT1/4-M14过渡接头

Fitting

5-49-4

4

A210434000007

4

垫圈

Washer

5-49-5

5

13302540

2

方接头

Square joint

5-49-6

6

A820102010428

2

密封垫

Seal Washer

5-49-7

7

B229900000686

5

黄油嘴

Grease nipple

5-49-8

8

24000200

40

螺栓M24×120GB5782 10.9级

Bolt M24×120GB5782 Grade 10.9

5-49-9

9

13280572

40

压紧套

bush

5-49-10

10

A210110000260

35

螺栓M24×160GB5782 10.9级

Bolt

5-49-11

11

A210491000122

35

垫圈

Washer

5-49-12

12

13109570

2

硬管

Pipe

5-49-13

13

13005406

2

管夹

Clamp

5-49-14

14

A210111000195

2

螺栓

Bolt

5-49-15

15

24000637

2

垫圈10GB97.1 达克锈

Washer

5-49-16

16

A229900006985

2

管接头

Pipe connector

5-49-17

17

A820301012418

2

销

pin SY200B.1.7-2

5-49-18

18

13946509

1

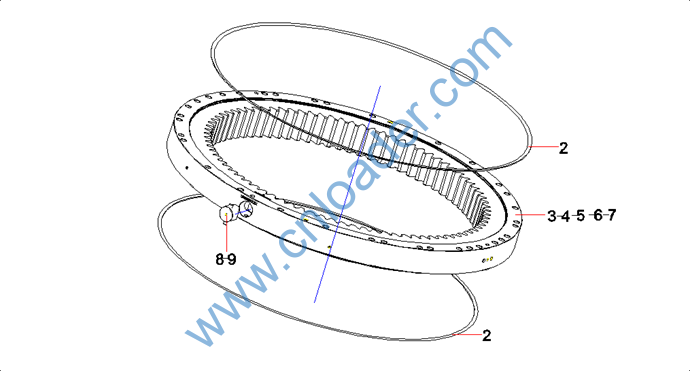

回转支承

Slewing ring SSf1530/60CWHV

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-51-2

2

60199495

1

密封条W17E丁腈橡胶（甲A类）

seals

5-51-3

3

13946507

1

内圈

Inner ring SSf1530/60CWHV-1

5-51-4

4

13946508

1

外圈

Outer ring SSf1530/60CWHV-2

5-51-5

5

60242914

69

钢球

Steel Ball

5-51-6

6

A229900010555

69

球型隔离块

Separators

5-51-7

7

60012591

1

销

Pin

5-51-8

8

13204595

1

堵塞

PlugSSf1530/60CWHⅡ-3φ72

5-51-9

9

60062451

1

销

Pin

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

5-53-1

1

60122364

200

螺栓

track bolt

5-53-2

2

60123031

200

履带防松螺母

Track nut

5-53-3

3

13221933

1

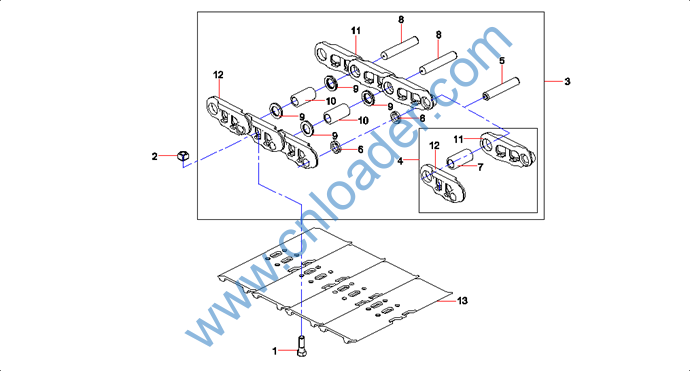

链轨总成

Track chain STC228MC-6050.1

5-53-4

4

13489957

1

链轨合件

chain-track combinition

5-53-5

5

13184488

1

主销轴

Main pin shaft STC228MC-6050.1

5-53-6

6

13221929

2

垫片

Spacer STC228Mc-6050.1-8

5-53-7

7

13184487

1

主销套

Main pin sleeve STC228MC-

5-53-8

8

13184486

49

销轴

Pin STC228MC-6050.1-3

5-53-9

9

13221928

98

密封圈

Track Ring STC228MC-6050.1-1

5-53-10

10

13184485

49

销套

Bush STC228MC-6050.1-2

5-53-11

11

13184453

50

右链轨节

Track Link/R STC228MC-6050.1-

5-53-12

12

13184452

50

左链轨节

Track Link/L STC228MC-6050.1-6

5-53-13

13

13631469

50

两齿履带板

Track shoe

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

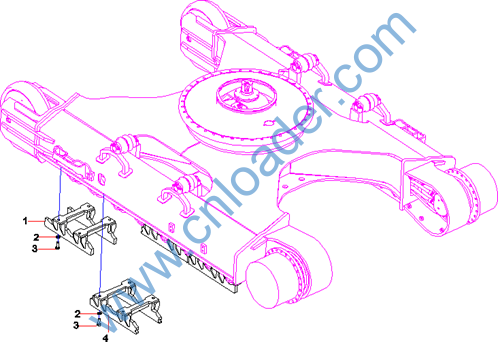

5-55-1

1

13789815

4

履带护板

crawler guard board

5-55-2

2

A210444000003

32

垫圈

Washer

5-55-3

3

A210111000114

32

螺栓M30×70GB5783 10.9级

Bolt M30×70GB5783 Grade 10.9

5-55-4

4

13789814

4

履带护板

crawler guard board

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-3-1

1

60239999

1

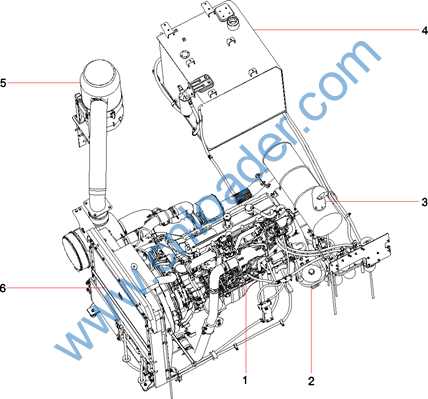

发动机

Engine

6-3-2

2

13289665

1

减震及传动系统

damping and transmission system

6-3-3

3

13304907

1

排气系统

gas system SY485C1I3KH.1.3.2

6-3-4

4

13307855

1

燃油系统

fuel system

6-3-5

5

13294025

1

进气系统

Intake System SY485C1I3KH.1.3.4

6-3-6

6

13294027

1

冷却系统

Cooling system

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-5-1

1

60320195

1

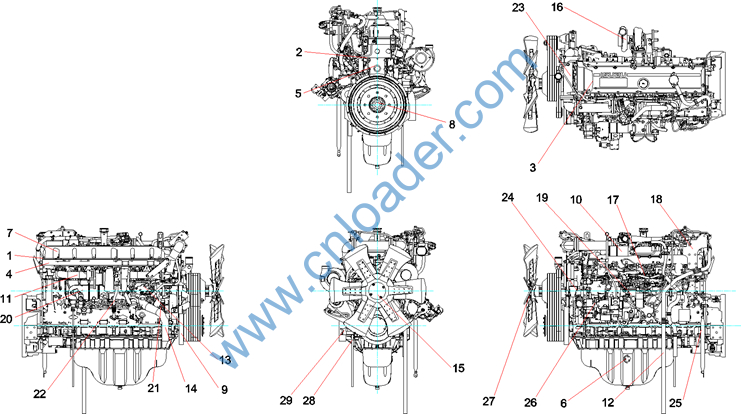

大修包

Gasket set;eng overhaul

6-5-2

2

60320196

1

中修包（缸体以上部分）

Gasket set;eng hd overhaul

6-5-3

3

60320130

1

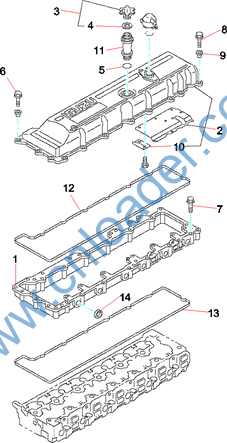

气缸盖罩

Cylinder head cover

6-5-4

4

60320131

1

气缸盖

Cylinder head

6-5-5

5

60320132

1

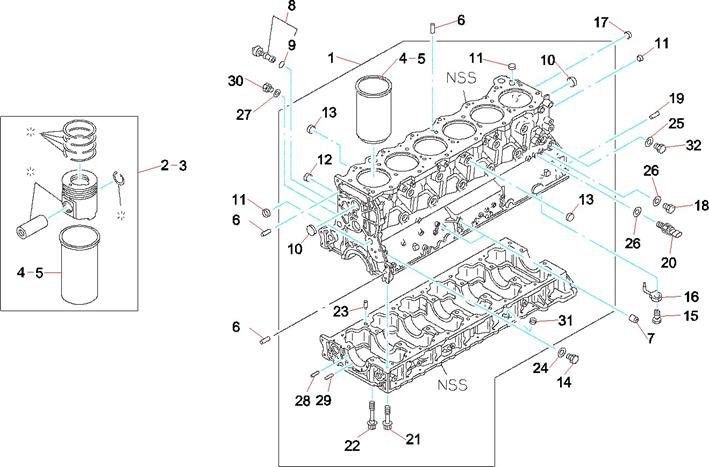

气缸体

Air cylinder body

6-5-6

6

60320133

1

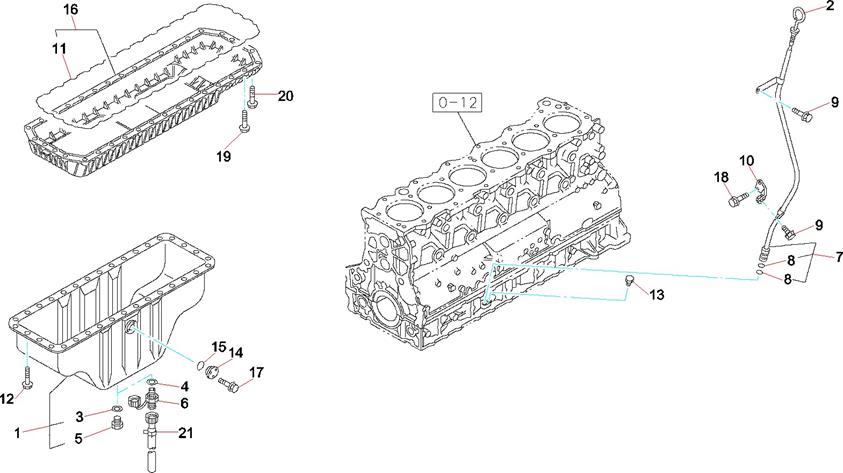

油底壳与油位计

Oil pan and level gauge

6-5-7

7

60320134

1

凸轮轴与气门

Camshaft and valve

6-5-8

8

60320135

1

曲轴，活塞与飞轮

Crankshaft,piston and flywheel

6-5-9

9

60320136

1

正时齿轮箱与飞轮壳

Timing gear case and flywheel

6-5-10

10

60320137

1

进气岐管

Inlet manifold

6-5-11

11

60320138

1

排气岐管

Exhaust manifold

6-5-12

12

60320139

1

通风系统

Ventilation system

6-5-13

13

60320141

1

节温器与壳

Thermostat and housing

6-5-14

14

60320142

1

发动机水管

Water piping;engine

6-5-15

15

60320143

1

风扇与风扇皮带

Fan and fan belt

6-5-16

16

60320144

1

涡轮增压器

Turbocharger system

6-5-17

17

60320147

1

燃油喷射系统

Fuel injection system

6-5-18

18

60320148

1

燃油滤和支架

Fuel filter and bracket

6-5-19

19

60320149

1

燃油泵和管路

Fuel pump and pipe

6-5-20

20

60320150

1

机油冷却器和机油滤

Oil cooler and oil filter

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-7-21

21

60320151

1

机油泵和机油滤

Oil pump and oil strainer

6-7-22

22

60320152

1

发动机机油管路

Oil and vacuum piping; engine

6-7-23

23

60320153

1

排气管

Emission piping

6-7-24

24

60320154

1

发动机电气控制件

Engine electrical control parts

6-7-25

25

60320155

1

蓄电池发动机控制件

Battery and engine electrical parts

6-7-26

26

60320156

1

喷油泵连接器

Coupling;injection pump

6-7-27

27

60320157

1

散热系统

Radiator

6-7-28

28

60320158

1

电气线路

Wiring harness and fuse

6-7-29

29

60320159

1

线束维修件

Fixing parts; wiring harness

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-9-1

1

60320197

1

气缸盖罩

Cover; cyl hd (a)

6-9-2

2

60320198

1

中间壳

Cover; cyl hd (b)

6-9-3

3

B229900005123

1

机油盖

Cap AS, Engine Oil Filler

6-9-4

4

B229900005124

1

机油盖垫

Cover pad of engine oil

6-9-5

5

60320199

1

机油加注盖垫圈

Gasket;oil filler (b)

6-9-6

6

B229900004853

8

螺栓

Bolt 028050-8300 M8×30 flange

6-9-7

7

60003567

7

螺栓

Bolt

6-9-8

8

B229900004859

12

螺栓 M8×80凸缘

Bolt

6-9-9

9

60320200

20

室罩螺栓橡胶垫

Rubber; mtg,hd cover

6-9-10

10

60320201

1

气缸盖挡板

Plate; baffle,cyl hd cover

6-9-11

11

60320202

1

机油加注口

Filler;oil,hd cover

6-9-12

12

60320203

1

密封圈；气门室罩盖与中间壳

Gasket;hd to cover (a)

6-9-13

13

60320204

1

密封圈；罩盖中间壳与缸体

Gasket;hd to cover (b)

6-9-14

14

B229900004538

6

垫片

Spacer

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-11-1

1

60320205

1

缸盖总成

Head asm;cyl

6-11-2

2

60320206

1

气缸盖垫

Gasket;cyl hd

6-11-3

3

60320207

2

缸盖螺栓

Bolt;cyl hd to block (a)

6-11-4

4

60320208

1

缸盖螺栓

Bolt;cyl hd to block (b)

6-11-5

5

60320209

6

缸盖螺栓

Bolt;cyl hd to block (c)

6-11-6

6

60320210

20

缸盖螺栓

Bolt;cyl hd to block (d)

6-11-7

7

60320211

24

导向阀

Guide; vlv

6-11-8

8

60320212

12

座圈；进气门

Seat;vlv insert inlet

6-11-9

9

60320213

12

座圈；排气门

Seat;vlv insert exh

6-11-10

10

60003701

2

密封圈

Cup

6-11-11

11

B229900004651

2

堵塞

Plug, Cup

6-11-12

12

B229900004652

10

堵塞

Plug

6-11-13

13

60320214

18

水腔堵头

Cup;sealine,water jacket (d)

6-11-14

14

B229900004655

6

堵塞

Plug

6-11-15

15

60003702

12

密封圈

Cup

6-11-16

16

60320215

12

进气歧管螺柱

Stud; inl manif

6-11-17

17

B229900003476

6

预热塞

Plug, preheat

6-11-18

18

60320216

1

预热塞连接网

Connector; glow plug

6-11-19

19

60311927

1

吊耳

Shackle

6-11-20

20

60320217

2

吊环

Hanger; eng,rrb (b)

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-13-21

21

60320218

3

排气歧管螺柱

Stud; exh manif m10×130

6-13-22

22

60320219

15

排气歧管螺柱

Stud; exh manif m10×77

6-13-23

23

60320220

14

螺母；凸轮轴座

Nut;cam brkt

6-13-24

24

60320221

3

气缸盖塞

Plug;cyl hd

6-13-25

25

60320222

2

吊环螺栓

Bolt;eng hanger (a)

6-13-26

26

60320223

4

吊环螺栓

Bolt;eng hanger (b)

6-13-27

27

60320224

26

缸盖螺栓垫片

Washer; pl,cyl hd to block

6-13-28

28

60320225

6

喷嘴固定套

Sleeve; nozzle holder

6-13-29

29

60320226

6

喷嘴固定套垫圈

Gasket;sleeve; nozzle holder (a)

6-13-30

30

60320227

6

喷嘴固定套垫圈

Gasket;sleeve; nozzle holder (b)

6-13-31

31

60320228

12

定位销

Guide; bridge

6-13-32

32

B229900004536

3

垫片

Shim

6-13-33

33

60320229

1

密封垫；气缸盖与齿轮箱

Gasket;cyl hd to gear case

6-13-34

34

60320230

28

定位销；凸轮轴座

Dowel;cam brkt set

6-13-35

35

60320231

14

凸轮轴座螺柱

Stud; cam brkt

6-13-36

36

B229900004653

1

堵塞

Plug

6-13-37

37

60320237

2

定位销；气缸盖

Dowel;cyl head

6-13-38

38

B229900004530

1

垫片

Shim

6-13-39

39

60320238

1

惰齿轮衬套

Bushing;idle gear

6-13-40

40

60320232

1

惰齿轮

Gear; idle

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-15-41

41

60320233

1

凸轮轴座

Bracket set;cam,cyl hd(a)

6-15-42

42

60320234

6

凸轮轴座

Bracket set;cam,cyl hd(b)

6-15-43

43

60320235

1

缸盖齿轮箱

Case; head gear

6-15-44

44

60320236

7

齿轮箱螺栓

Bolt;case

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-17-1

1

60320239

1

缸体总成

Block asm;cyl

6-17-2

2

60320240

6

缸套组件

Liner set;eng cyl 1x

6-17-3

3

60320241

6

缸套组件

Liner set;eng cyl 3x

6-17-4

4

60320242

6

缸套

Liner;c/bl 1x

6-17-5

5

60320243

6

缸套

Liner;c/bl 3x

6-17-6

6

B229900005065

4

销

shaft

6-17-7

7

60320244

2

定位销；高压油泵座

Pin; inj pump brkt

6-17-8

8

60320245

1

机油溢流阀

Valve;oil relief

6-17-9

9

60320246

1

溢流阀垫圈

Gasket;relief vlv

6-17-10

10

60320247

4

水腔堵头

Cup;sealine,water jacket (a)

6-17-11

11

B229900004652

5

堵塞

Plug

6-17-12

12

60320248

13

水腔堵头

Cup;sealine,water jacket (c)

6-17-13

13

60320214

2

水腔堵头

Cup;sealine,water jacket (d)

6-17-14

14

B229900004653

1

堵塞

Plug

6-17-15

15

60320249

6

活塞冷却喷嘴螺栓

Bolt;joint,oil jet,piston cooling

6-17-16

16

60320250

6

喷嘴；活塞冷却

Jet;oil,piston cooling

6-17-17

17

B229900004651

1

堵塞

Plug, Cup

6-17-18

18

60320221

2

气缸盖塞

Plug;cyl hd

6-17-19

19

60320251

2

销；飞轮

Pin;flywheel hsg

6-17-20

20

60115607

1

机油压力传感器

SENSOR;OIL PRESS

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-19-21

21

60320252

28

螺栓；曲轴箱

Bolt;crankcase m12×114

6-19-22

22

60320253

14

螺栓；曲轴箱

Bolt;crankcase m18×150

6-19-23

23

60320254

2

销；曲轴箱

Pin;crankcase

6-19-24

24

B229900004530

2

垫片

Shim

6-19-25

25

60320255

1

垫圈

Gasket;plug,c/bl side 22

6-19-26

26

B229900004536

2

垫片

Shim

6-19-27

27

60320256

1

垫圈

Gasket;plug,c/bl side 12.2

6-19-28

28

60320257

2

销；曲轴止推轴承

Pin;thrust metal,cr/shf（a）

6-19-29

29

60115350

2

惰齿轮销子

Pin

6-19-30

30

60320259

1

气缸体堵头

Plug;c/bl side m12×9

6-19-31

31

B229900004422

1

套

Sleeve

6-19-32

32

60320258

1

气缸体堵头

Plug;c/bl side m22×12

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-21-1

1

60320260

1

油底壳总成

Pan asm;oil

6-21-2

2

60320261

1

油标卡尺

Gauge;oil level

6-21-3

3

B229900004520

1

垫片

Gasket

6-21-4

4

60115391

1

放油塞垫片

Gasket

6-21-5

5

B229900003258

1

放油螺塞

Plug

6-21-6

6

60320262

1

放油塞

Plug;oil drain(b)

6-21-7

7

60320263

1

油标卡尺管

Tube;guide,oil level gauge

6-21-8

8

60311945

2

片

Gasket

6-21-9

9

B229900004886

2

螺栓 M10×20凸缘

Bolt,flange

6-21-10

10

60320264

1

油标卡尺管支架

Bracket;tube,oil level gauge

6-21-11

11

60320265

1

油底壳垫片

Gasket;oil pan

6-21-12

12

60003589

34

螺栓

Blot

6-21-13

13

60320266

1

堵头

Plug

6-21-14

14

60320267

1

油位计盖

Cover;oil pan

6-21-15

15

60320268

1

油位计盖垫圈

Gasket;sw,oil level

6-21-16

16

60320269

1

油底壳隔垫

Spacer;dist,oil pan

6-21-17

17

B229900004847

3

螺栓

Bolt 028050-6120 M6×12 flange

6-21-18

18

B229900004860

1

螺栓 M10×20凸缘

Bolt 028051-0200 M10×20 flange

6-21-19

19

60320207

28

缸盖螺栓

Bolt;cyl hd to block (a)

6-21-20

20

B229900004890

4

螺栓 M10×50凸缘

Bolt 028151-0500 M10×50 flange
