SRSC45C30 container reach stacker main body HTK





序 号

代码

名称

数 量

备注

1

60136677

螺栓 Parker

4



2

60136500

弹垫 Parker

4



3

60136630

端盖 Parker

1



4

60136729

壳体O形圈 Parker

2



5

60136497

背部密封 Parker

2



6

60136523

密封元件 Parker

2



7

60136570

推力轴承 Parker

2



8

60136692

销钉 Parker

2



9

60136651

壳体 Parker

1



10

60136574

从动齿轮 Parker

1



11

60136685

驱动轴 Parker

1



12

60136578

半圆键 Parker

1



13

60136683

平键 Parker

1



14

60136605

弹性挡圈 Parker

1



15

60136637

固定法兰 Parker

1



16

60136737

轴封 Parker

1



17

60136606

弹性挡圈 Parker

1



18

60136616

垫圈 Parker

1



19

60136668

螺母 Parker

1



20

60136749

轴套装配工具 Parker

1




















序 号

代码

名称

数 量

备注

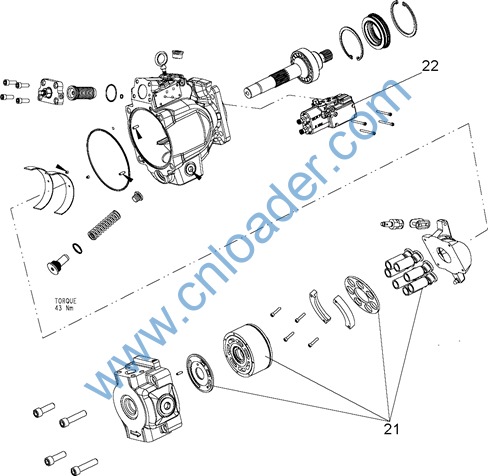

21

60136526

顺时针转动组 Parker

1



22

60136499

补偿套件 Parker

1

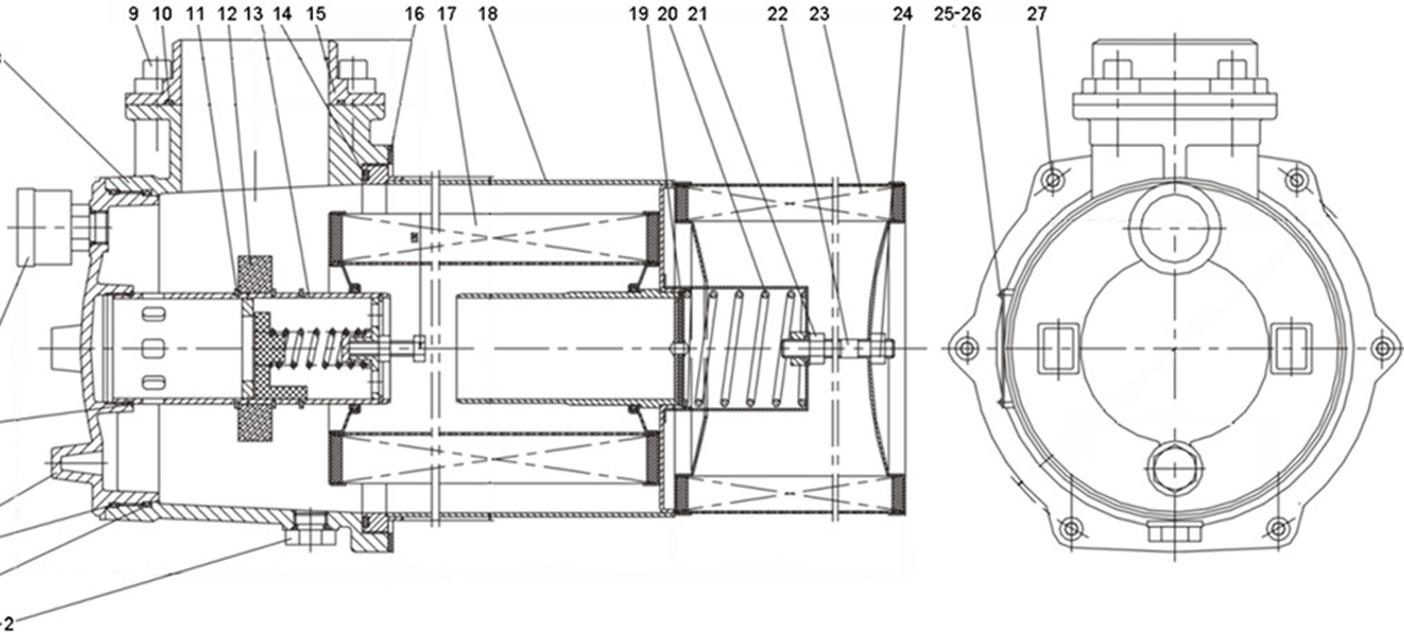

序 号

代码

名称

数 量

备注

1

B210399000005

螺塞

2



2

A210608000032

O形圈

2



3

24002783

O形圈 氟橡胶

1



4

A210609000212

O形圈 氟橡胶

1



5

60136461

盖 黎明

1



6

24906966

O形圈63×3.1 国产

1



7

A240500000032

发讯器CYB-I

1



8

60136464

滤头 黎明

1



9

A210204000023

螺钉

4



10

A210608000173

O形圈

1



11

A210414000032

挡圈60GB894.1

3



12

60140403

磁环 黎明

1



13

60136469

旁通阀 黎明

1



14

A210609000304

O形圈

1



15

60136473

法兰 黎明

1



16

60136482

密封垫 黎明

1



17

A222100000368

滤芯

1



18

60136477

壳体 黎明

1



19

60136466

自封垫 黎明

1



20

60136485

自封弹簧 黎明

1



21

A210307000036

螺母

1



22

60136483

双头螺柱 黎明

1












序 号

代码

名称

数 量

备注

23

60136462

扩散器 黎明

1



24

60136484

锁紧螺母 黎明

1



25

A210510000010

铆钉2×5GB827

4



26

60136490

标牌 黎明

1



27

A210204000184

螺钉M8×35GB70.1

6


















钢管

SRSC45C30集装箱正面吊运起重机主体    零部件图册

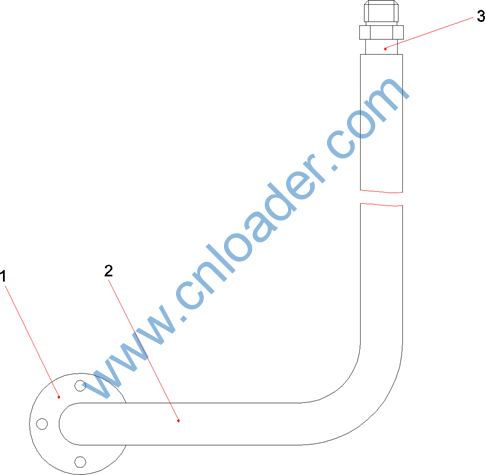

序 号

代码

名称

数 量

备注

1

A820101320912

法兰

1



2

A820206012165

钢管

1



3

B210780000161

管接头

1

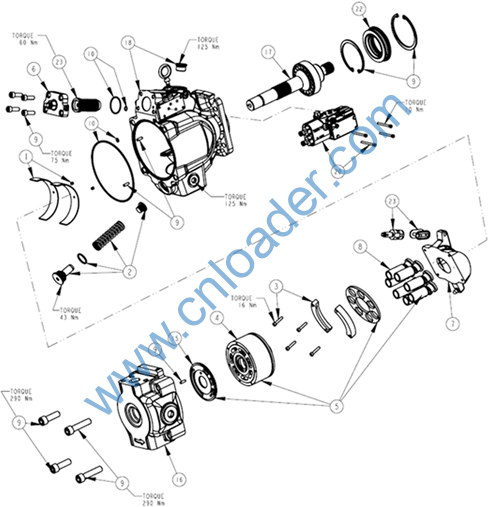

序 号

代码

名称

数 量

备注

1

60136573

支撑轴承 Parker

1



2

60136687

伺服弹簧套件 Parker

1



3

60136509

固定间隙保持套件 Parker

1



4

60136640

活塞缸套件 Parker

1



5

60136526

顺时针转动组 Parker

1



6

60136540

最大体积套件 Parker

1



7

60136693

斜盘套件 Parker

1



8

60136707

柱塞套件 Parker

1



9

60136538

专用套件 Parker

1



15

60136682

配流盘套件 Parker

1



16

60136631

端盖套件 Parker

1



17

60136587

传动轴套件 Parker

1



18

60136652

壳体套件 Parker

1



19

60136746

扭矩控制模块 Parker

1



20

60136499

补偿套件 Parker

1



23

60136688

伺服活塞套件 Parker

1
