SRSC45C30 container reach stacker main body HRB

















第3章

液压系统

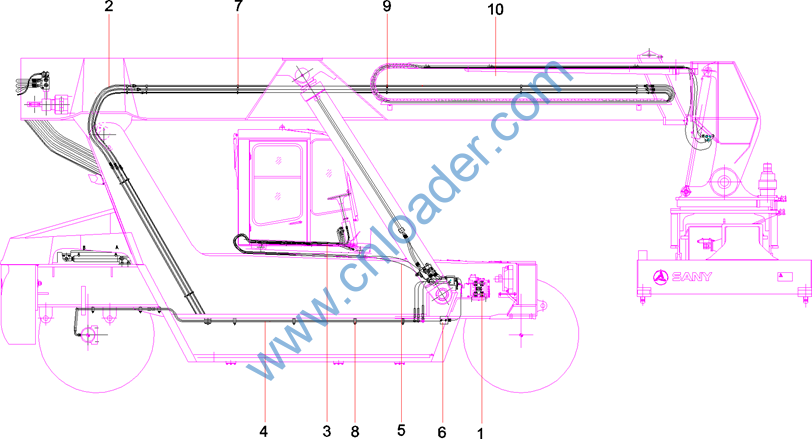

序 号

代码

名称

数 量

备注

1

12602652

车架管路布置图

1



2

11155390

臂架布置图

1



3

10397319

散热制动系统

1



4

10450139

转向系统

1



5

10432886

移动布置图

1



6

10427001

控制系统

1



7

10032938

臂架管夹布置图

1



8

12364911

车架管夹装配布置图

1



9

12591425

臂架管夹体布置图

1



10

12611373

液压系统布置图

1

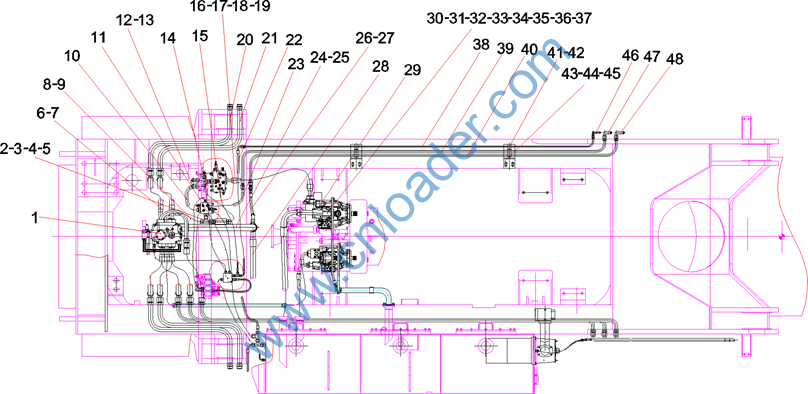

序 号

代码

名称

数 量

备注

1

10409053

主阀部装图

1



2

A220401000298

单向阀

1



3

B210780000053

管接头

2



4

B210780000022

管接头

2



5

21002990

管接头

1



6

B230103008473

胶管Q/SY1102

2



7

B230101000215

O形圈

12



8

21030917

胶管20Q/SY1102

1



9

B230101000091

O形圈37.69×3.53AS568-222

6



10

B230103007393

胶管

1



11

A819700001390

吊具多通体

1



12

60156200

胶管4SH25-DKOS-DKOS90-600Q/SY1102 Aeroqu

2



13

B210780001241

管接头

7



14

60156200

胶管4SH25-DKOS-DKOS90-600Q/SY1102 Aeroqu

1



15

B230103004949

胶管Q/SY1102

1



16

B230103006804

胶管Q/SY1102

1



17

B230101000091

O形圈37.69×3.53AS568-222

4



18

B210780000006

对开法兰

6



19

A210204000227

螺钉

14



20

A810312019037

钢管Ⅰ

2



21

A810312990138

钢管Ⅱ

2



22

B230103004055

胶管Q/SY1102

1






















序 号

代码

名称

数 量

备注

23

B230103000960

胶管Q/SY1102

1



24

A810399000718

主阀回油管

1



25

A210204000338

螺钉

16



26

B230103000166

胶管Q/SY1102

1



27

21051021

管接头

1



28

B230103005971

胶管Q/SY1102

1



29

12068796

短板

1



30

B220301000240

双联泵组P2105R+PGP511A0210

1



31

B210780001749

测压接头

2



32

A229900005971

螺栓 10.9级 镀锌

8



33

12325933

吸油法兰

1



34

A210204000226

螺钉

6



35

A210609000165

O形圈67×3.55GB3452.1

2



36

A820205001677

接头体

2



37

A210434000013

垫圈

2



38

A810399000720

钢管

1



39

A810399000557

钢管Ⅲ

1



40

A810399000721

钢管

1



41

60165336

管夹体SP325/25-PP DP-AS

2



42

60165334

管夹体SP218-PP DP-AS

3



43

10410182

吊具钢管支架

2



44

A210208000002

螺钉M16×20GB79

8






















序 号

代码

名称

数 量

备注

45

A210401000004

垫圈16GB93

8



46

A810399000558

钢管Ⅳ

1



47

A810399000559

钢管Ⅴ

1



48

A810399000560

钢管Ⅵ

1

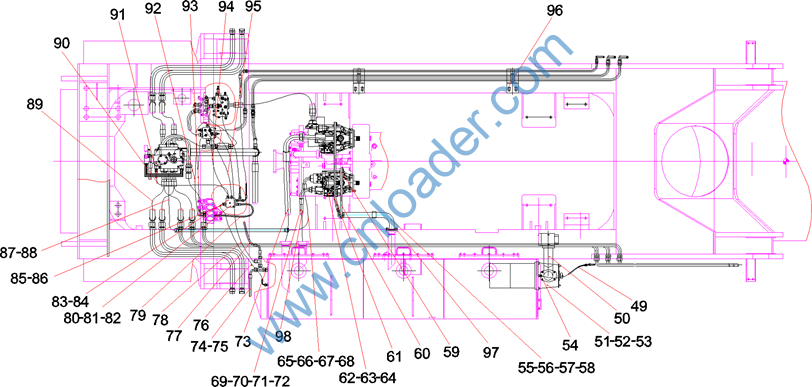

序 号

代码

名称

数 量

备注

49

B230103000478

胶管

1



50

A810399000719

回油钢管

1



51

A222100000367

回油过滤器rfb-1000cy

1



52

A210204000148

螺钉M8×40GB70.1

6



53

A210401000017

垫圈8GB93

8



54

B210780000698

管接头GE10LM18×1.5EDOMDCF

1



55

A810399000566

钢管

1



56

B230101000244

O形圈

2



57

A210204000354

螺钉

20



58

B210780000018

管接头

3



59

A230200000489

塑料护套

70



60

B230103000814

胶管

1



61

B230103000124

胶管Q/SY1102

1



62

B220301000262

柱塞泵P2105R00C1C23LA20N00A1B1P

1



63

A810312990155

进油法兰

1



64

A819700001385

单向阀座体

1



65

60156201

胶管4SH25-DKOS-SFS90(32)-600Q/SY1102 Aer

1



66

B230101000091

O形圈37.69×3.53AS568-222

2



67

B210780000006

对开法兰

2



68

A210204000227

螺钉

6



69

B230103008419

胶管V270Q/SY1102

1



70

B230101000270

O形圈56.7×3.53AS568-228 N70

4
