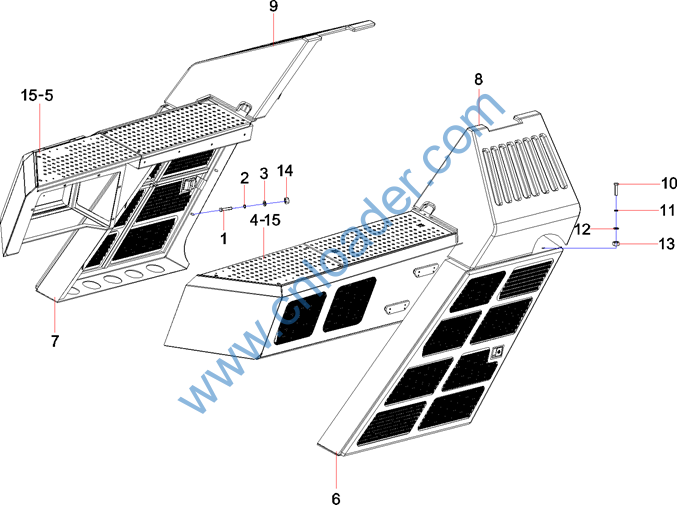

SRSC45C30 container reach stacker main body GHJ





序 号

代码

名称

数 量

备注

1

A229900002197

后视镜

1



2

10182062

支杆

1
















序 号

代码

名称

数 量

备注

1

A210111000025

螺栓

31



2

A210401000001

垫圈10GB93

31



3

A210404000003

垫圈10GB96.1

31



4

11576739

左侧平台RSC45MⅡ.6.1B

1



5

10044547

右侧平台

1



6

10425013

左侧门

1



7

10425030

右侧门RSC45 .3.24.1

1



8

10495320

左侧支耳罩体

1



9

10495319

右侧支耳罩体

1



10

A210111000093

螺栓M8×40GB5783

10



11

A210401000017

垫圈8GB93

10



12

A210404000005

垫圈8GB96.1

24



13

A210307000012

螺母M8GB6170

10



14

A210307000017

螺母M10GB6170

16



15

11474961

活动调整垫

15


















序 号

代码

名称

数 量

备注

1

11576765

左侧平台本体RSC45MⅡ.6.1B.1

1



2

10407019

左平台前盖板

1



3

A210204000147

螺钉

8



4

A210401000017

垫圈8GB93

8



5

10407020

左平台后盖板

1



6

A229900003988

不锈钢检修盖提扣

2



7

A210211000054

螺钉M3×16GB819.2 不锈钢

8



8

A314140000314

螺母M3GB6170

8



9

A210405000027

垫圈3GB97.1

8
























序 号

代码

名称

数 量

备注

1

11791800

右平台右侧本体RSC45C.6.2.1

1



2

10407017

右平台前盖板

1



3

10044485

1



4

10407016

盖板(3)

1



5

10349190

右侧平台本体(左侧)

1



6

A210204000147

螺钉

8



7

A210401000017

垫圈8GB93

8



8

A210508000040

销轴B8×26GB882

2



9

A210405000007

垫圈8GB97.1

2



10

A210491000014

销3.2×20GB91

2



11

A229900004029

气弹簧

1



12

A229900002456

铝制拉手

1



13

A210401000016

垫圈6GB93

8



14

A210111000089

螺栓M8×20GB5783

2



15

10788090

改制铰链

2



16

11360286

弹性垫

2



17

A210111000080

螺栓M6×20GB5783

12


















序 号

代码

名称

数 量

备注

1

10424998

左侧门架

1



2

12004262

液压油散热器罩

1



3

A222200000042

门锁

1



4

11898442

门锁连接板

1



5

A210204000196

螺钉

2



6

A210401000001

垫圈10GB93

4



7

A210405000011

垫圈10GB97.1

4



8

10196926

铰链

3



9

A210111000080

螺栓M6×20GB5783

9



10

A210404000009

垫圈

9



11

A210319000003

螺母M6GB889.1

9



12

A210211000008

螺钉M6×20GB819.1

9



13

A229900009852

气弹簧

1



14

A210111000094

螺栓

2



15

A210401000017

垫圈8GB93

2



16

A210405000007

垫圈8GB97.1

4



17

A210307000012

螺母M8GB6170

4



18

11360286

弹性垫

3



19

10196925

气弹簧支板

1



20

A210111000011

螺栓M10×20GB5783

2


















序 号

代码

名称

数 量

备注

1

10424831

右侧门架

1



2

12004268

空调散热器罩

1



3

A222200000042

门锁

1



4

11898462

门锁连接板RSC45 .3.24.1-3

1



5

A210204000196

螺钉

2



6

A210401000001

垫圈10GB93

4



7

A210405000011

垫圈10GB97.1

4



8

10196926

铰链

3



9

A210111000080

螺栓M6×20GB5783

9



10

A210404000009

垫圈

9



11

A210319000003

螺母M6GB889.1

9



12

A210211000008

螺钉M6×20GB819.1

9



13

A229900009852

气弹簧

1



14

A210111000094

螺栓

2



15

A210401000017

垫圈8GB93

2



16

A210405000007

垫圈8GB97.1

4



17

A210307000012

螺母M8GB6170

4



18

11360286

弹性垫

3



19

10196925

气弹簧支板

1



20

A210111000011

螺栓M10×20GB5783

2
