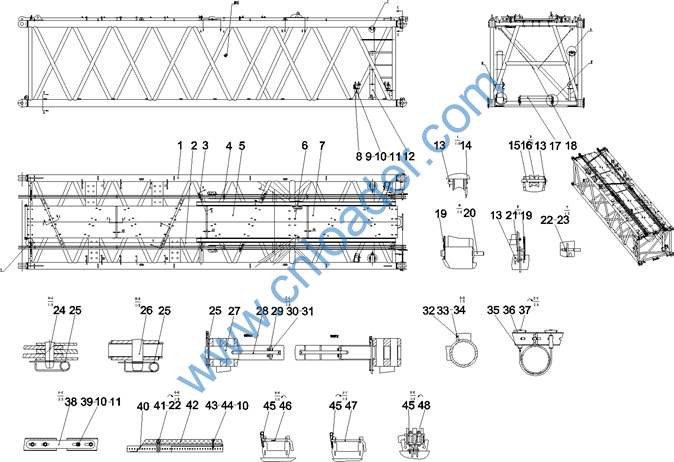

SCC6500A-1 07 crawler crane main body (A) Q650A (A) SANY ACE



代码

名称

21002840

管接头

21011543

端直通接头GELM10-LM14

A210804000002

黄油嘴

21018231

胶管1SN06-DKOL-8000Q/SY1102

B230103000671

胶管1SN06-DKOL-2000










代码

名称

21031091

钢丝绳

21018734

B型弹簧钩

60029230

液压绞车ZYJ3B3/B-K6A(75)Y 带制动

A210110000202

螺栓M20×80GB5782 10.9级

A210405000008

垫圈

A210401000006

垫圈

A210307000005

螺母








代码

名称

21037568

A210307000017

螺母

A210401000001

垫圈

21037569

挡轴

A210111000086

螺栓M6×50GB5783

A210401000016

垫圈

A210307000016

螺母








代码

名称

10260014

10260015

21015094

滚动轴承

A210111000203

螺栓

A210401000002

垫圈

10260026

支板架

10260016

外管












代码

名称

13810943

[A]12m主臂过渡节焊接体

12127446

钢绳

13795259

拉板

13795261

拉板

11430476

踏板(500×3150)

11153731

踏板固定锁链

11419428

踏板(500×2800)

11789419

软环锁具

A210111000093

螺栓M8×40GB5783

A210314000008

螺母

A210405000007

垫圈

13810954

支撑管

A210491000019

10115369

11533301

11151473

滚轮

10260030

托辊

60029419

手摇卷扬机NHW-2600

21011763

别针销

21039863

[T]销轴

10206700

A210405000003

垫圈










代码

名称

A210314000004

螺母M16GB6184

12210953

21012139

别针销

10444121

21037467

[T]主销

13795255

导杆

13795256

接板

A210111000039

螺栓

A210314000010

螺母M12GB6184

10456217

线束固定架

A210111000080

螺栓

A210401000016

垫圈

11495507

踏板固定锁链

11104148

固定座

A210204000135

螺钉

11104149

连接板

A210111000091

螺栓

13803918

A210204000159

螺钉

13795252

耐磨板

A210204000151

螺钉M8×70GB70.1

A210401000017

垫圈










代码

名称

21011761

别针销

13795254

固定销

13797040

固定销

10262018













代码

名称

13817247

[A]连接节焊接体

13794247

主臂臂头电气

10260030

托辊

13816798

滑轮轴

13817198

隔套

21037189

滑轮总成

13817199

隔套

13817200

隔套

13816799

挡绳管

13817201

隔套

21013784

垫圈GB97.1 300HV

21011762

别针销

21038106

21001334

垫圈12GB97.1 300HV

A210111000119

螺栓M12×45GB5783 10.9级

13817268

拉板组件

13817202

铜套

A210804000002

黄油嘴

21024003

轴衬

10969670

销XZ120×320_A6

10059728

环销

A210491000019
