SCC6500A-1 07 crawler crane main body (A) Q650A (A) SANY E





代码

名称

13821304

左张紧装置

21012137

别针销

13821879

插销

13821933

垫片

13795244

左履带架焊接体

A210111000089

螺栓

13821927

张紧盖板

13821939

垫片

13821935

垫片

13821936

垫片

13821894

垫片

13821257

履带板总成

13821881

13821883

13813409

[A]轴

13813440

[A]轴

21011763

别针销

21015045

履带板吊链

13821519

左履带架梯子

13777509

托轮总成

A210110000240

螺栓M24×110GB5782 10.9级

A210405000028

垫圈24GB97.1 300HV










代码

名称

13821282

驱动装置

A210491000019

13821884

21011761

别针销

10136420

10138902

10136422

13821352

侧搬起动力销总成

13777467

支重轮总成

13821885

固定板

A210111000346

螺栓M24×55GB5783 10.9级

13821890

13871951

A210405000007

垫圈

24002327

螺栓(GB5783)

13813463

13813471

[A]轴

A210401000017

垫圈

13821931

A210111000092

螺栓

A210307000012

螺母

13821901

护罩










代码

名称

13821904

压板

A210111000011

螺栓

13821906

护罩

A210401000016

垫圈

A210111000080

螺栓

10456217

线束固定架

13821930

护罩

13821922

护罩

13821923

护罩

A210405000011

垫圈

10810343

螺钉

A210405000001

垫圈

A210111000036

螺栓

13824647

履带架集中润滑系统

13918229

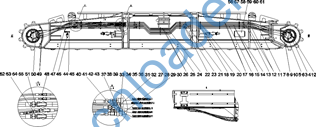

四驱左履带架液压








代码

名称

13796262

左张紧焊接体

13870797

螺杆

A210405000001

垫圈

A210111000036

螺栓

13821282

驱动装置

13821303








代码

名称

10797353

驱动轮

13777483

螺杆

B220800000427

减速机总成













代码

名称

B220800000249

减速机

B220501000463

柱塞马达B018








代码

名称

A210314000004

螺母M16GB6184

A210111000053

螺栓

10504791

联接销

11462075

履带板










代码

名称

A219900000141

卸扣

21016294

单腿链条成套索具LS1-10

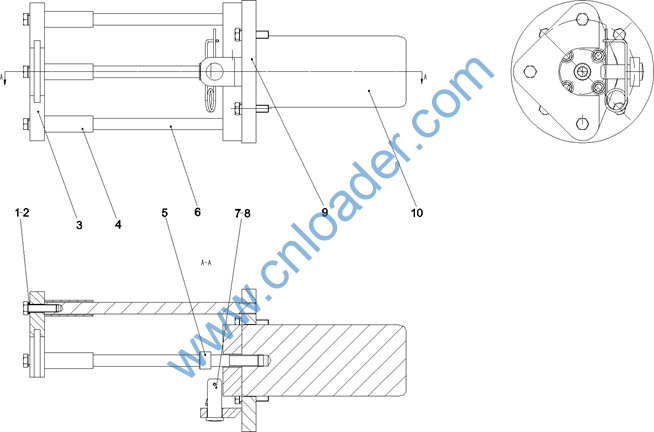

代码

名称

A210401000004

垫圈

A210111000055

螺栓

21013226

13821351

限位套

A210204000078

螺钉M24×100GB70.1 10.9级

13813487

导杆

10267583

21012137

别针销

13821357

13821354

动力销
