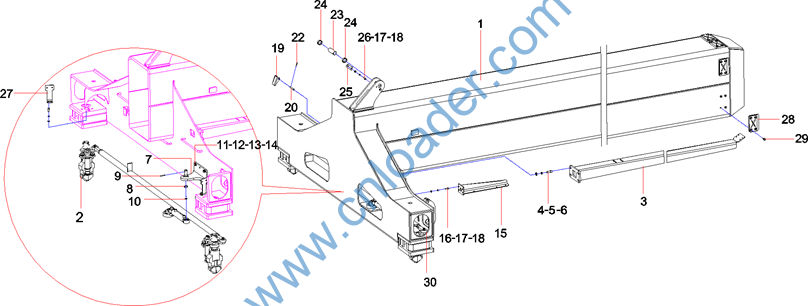

SRSC45H9 container reach stacker main body SANY SVB





代码

名称

14156583

左伸缩梁组件

13559316

转锁机构

13501514

拖链槽

A210204000021

螺钉

A210401000002

垫圈12GB93

A210405000001

垫圈12GB97.1-02GB/T 97.1

13559331

旋锁油缸座组件

12612646

挡圈2

A210501000025

A210319000012

螺母M16GB889.1

A210401000001

垫圈

A210405000011

垫圈

A210111000027

螺栓

A210307000017

螺母

12783485

左支架组件

A210204000147

螺钉 M8×20GB70.1

A210401000017

垫圈

A210405000007

垫圈

10759366

挡板

10759532

销轴

A210491000014

销3.2×20GB91

11172032

转锁油缸销










代码

名称

11482652

挡圈2

11478611

卡板

A210111000090

螺栓

12608220

传感器支架

13082077

导向滑块

A820301990128

铜螺钉

A210804000001

黄油嘴

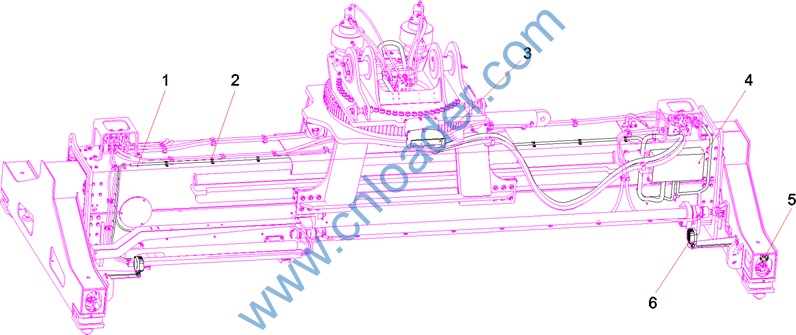

代码

名称

14155983

吊具安装线束

14156017

吊具固定件总成

14155991

LED指示灯(组合)

14156015

吊具控制箱总成

13499521

接近开关

13944189

LED工作灯

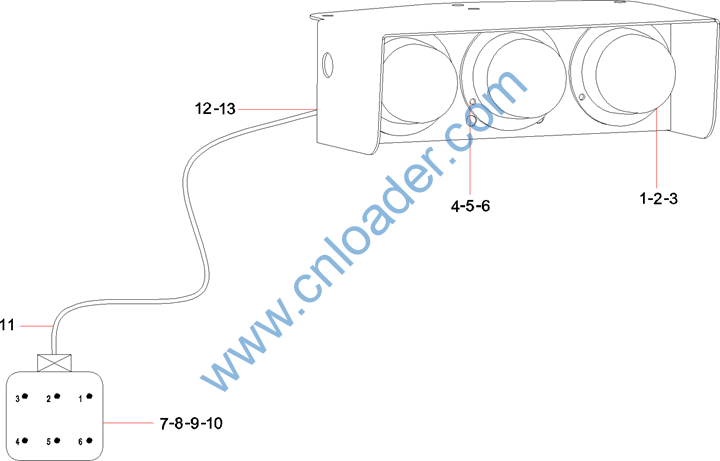

代码

名称

60279389

LED指示灯(绿)KLL19004-G

60279388

LED指示灯(黄)KLL19003-Y

60279387

LED指示灯(红)KLL19003-R

A210405000004

垫圈

A210401000013

垫圈

A210307000014

螺母M4GB6170

B241200000606

6芯矩形插座

B249900000288

插针

A249900001140

次极锁6线(插针)

60120499

六线插座尾部 带螺纹盖

A239900000561

尼龙波纹管

60004572

防水电缆固定头 黑色

60183802

尼龙螺母GMK-M20B

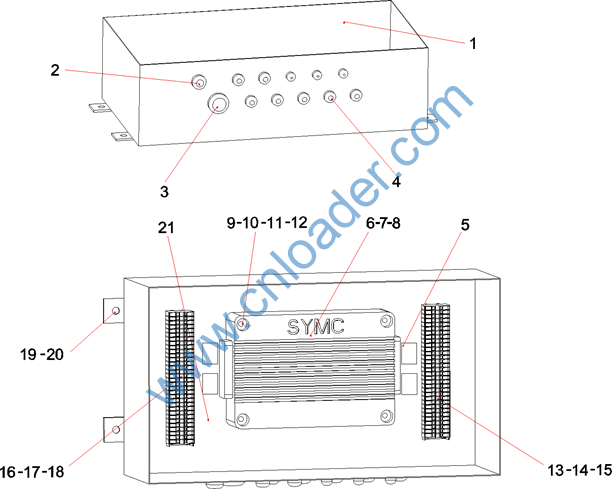

代码

名称

60002280

控制箱

60004572

防水电缆固定头 黑色

A249900000530

电缆固定头

60004571

防水电缆固定头 黑色

13558814

SYMC端子线束

A810201206127

三一运动控制器总成SYMC-92DG

A210204000137

螺钉

A210401000016

垫圈

A241600000002

卡轨

A210210000015

螺钉

A210401000013

垫圈

A210405000004

垫圈

A242300000233

插件发光二极管φ5Q/SY1149 红

A242300000026

插件电阻2

A242300000406

插件电阻121-5%

B242000000017

接线端子

A242000000306

端板和隔板

A242000000390

端子

A210307000016

螺母

A210405000006

垫圈

13092992

电控柜接线图

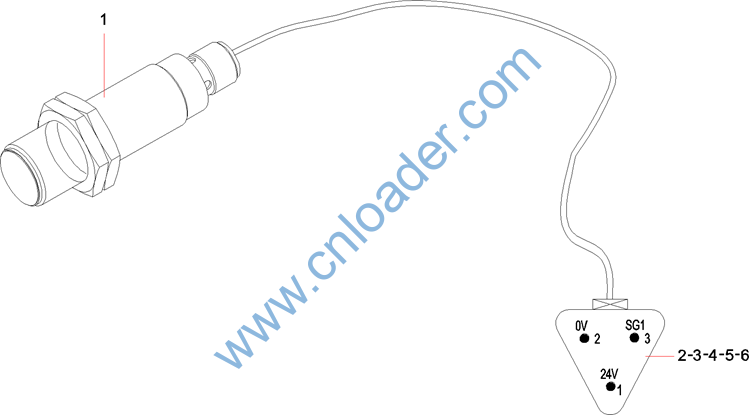

代码

名称

60259837

接近开关NB15-30M60-E2-T-V0

B241200000602

3芯矩形插头

B241200000585

次极锁3线(插管)

B229900001093

插管

60145084

三线插头锁头

A249900000970

尼龙电缆接头HSK-Pg9B

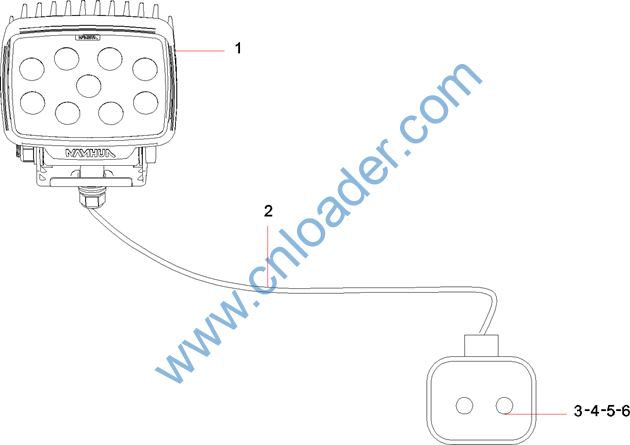

代码

名称

60232826

车用工作灯

A239900000561

尼龙波纹管

B241200000590

2芯矩形插头

B241200000584

次极锁2线(插管)

B229900001093

插管

60120496

二线插头尾部 带螺纹盖

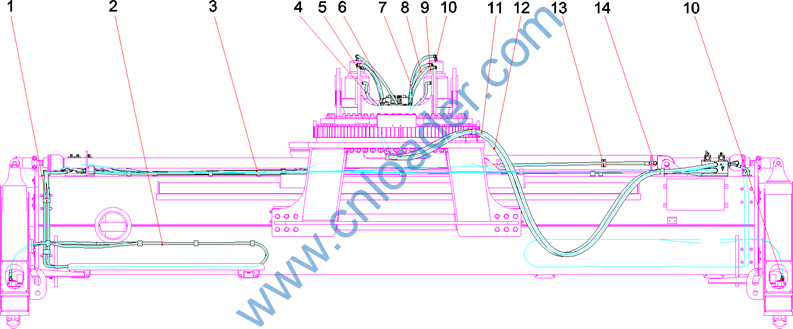

代码

名称

60024203

管夹体

60299629

胶管2SN8-DKOL-7100Q/SY1102

13097211

H型吊具原理图

60151472

胶管2SN8-DKOL-DKOL45-750Q/SY1102

B210780000043

端直通接头

B230103000462

胶管

B230103000123

胶管

B230103000858

胶管

B230103000354

胶管

B210780000733

端直通接头

B230103007785

胶管Q/SY1102

B230103007786

胶管Q/SY1102

60014675

管夹体

B210780000025

直角组合接头
