SRSC45H9 container reach stacker main body SANY QDV

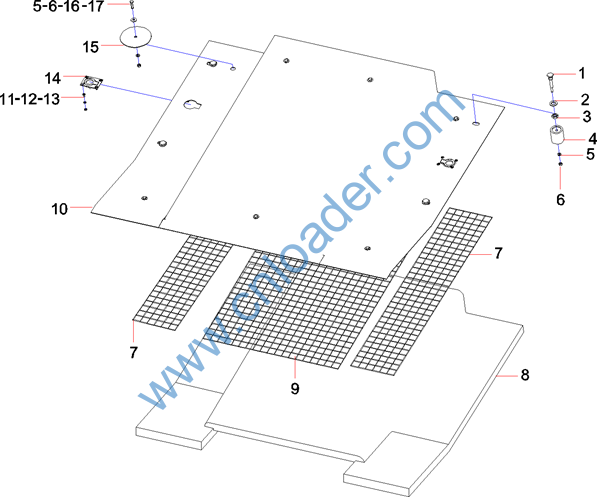

代码

名称

A210601000027

螺钉M3×10GB819.1

A210405000027

垫圈 3GB97.1

A314140000314

螺母 M3GB6170

A229900003988

不锈钢检修盖提扣

A820301014341

螺栓

A210405000001

垫圈12GB97.1-02GB/T 97.1

A210309000016

螺母M12GB6172.1

A210405000006

垫圈

A810502000239

弹性柱

A210307000016

螺母

A210210000027

螺钉 M6×30GB818

12014413

垫片

A210404000009

垫圈 6GB96.1

12955289

网板

10437779

吸音隔热海绵

12955290

网板

10273343

面板(三)焊接

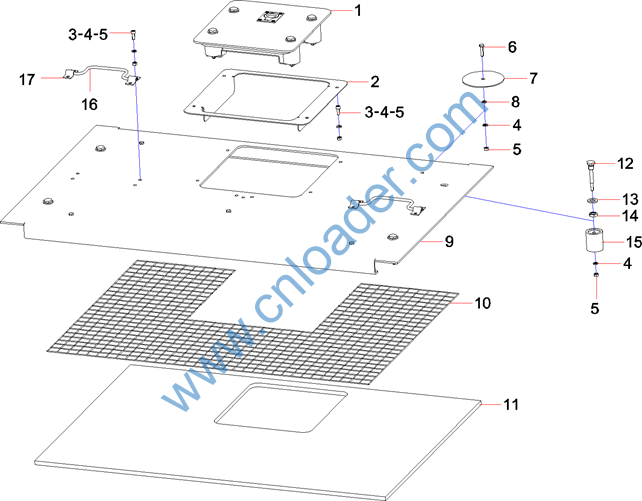

代码

名称

A820301014341

螺栓

A210405000001

垫圈12GB97.1-02GB/T 97.1

A210309000016

螺母M12GB6172.1

A810502000239

弹性柱

A210405000006

垫圈

A210307000016

螺母

12955479

网板

10437783

吸音隔热海绵

12955480

网板

12613080

盖板(四)焊接

A210203000039

螺钉M4×10GB68

A210405000004

垫圈

A210307000014

螺母M4GB6170

A229900003988

不锈钢检修盖提扣

12014413

垫片

A210210000027

螺钉 M6×30GB818

A210404000009

垫圈 6GB96.1

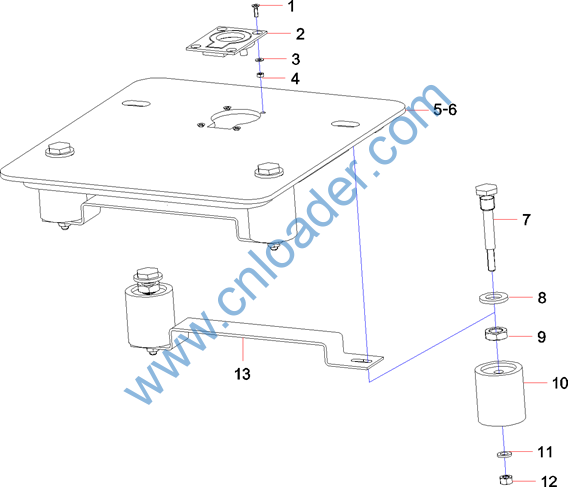

代码

名称

11326045

加油口盖板

11326040

垫板

A210204000130

螺钉 M6×16GB70.1

A210405000006

垫圈

A210307000016

螺母

A210111000081

螺栓

12014413

垫片

A210404000009

垫圈 6GB96.1

11338700

折板(五)

12955148

网板

11338702

吸音隔热棉

A820301014341

螺栓

A210405000001

垫圈12GB97.1-02GB/T 97.1

A210309000016

螺母M12GB6172.1

A810502000239

弹性柱

A820301014172

拉手

A820101313322

拉手座

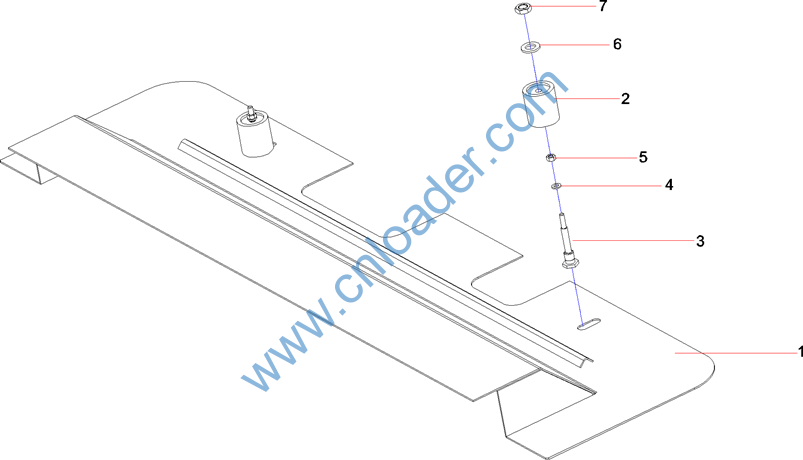

代码

名称

A210601000027

螺钉M3×10GB819.1

A229900003988

不锈钢检修盖提扣

A210405000027

垫圈 3GB97.1

A314140000314

螺母 M3GB6170

11326042

加油口盖板

11326043

吸音隔热海绵

A820301014341

螺栓

A210405000001

垫圈12GB97.1-02GB/T 97.1

A210309000016

螺母M12GB6172.1

A810502000239

弹性柱

A210405000006

垫圈

A210307000016

螺母

11326044

压条








代码

名称

13033702

盖板(六)焊接

A810502000239

弹性柱

A820301014341

螺栓

A210405000006

垫圈

A210307000016

螺母

A210405000001

垫圈12GB97.1-02GB/T 97.1

A210309000016

螺母M12GB6172.1

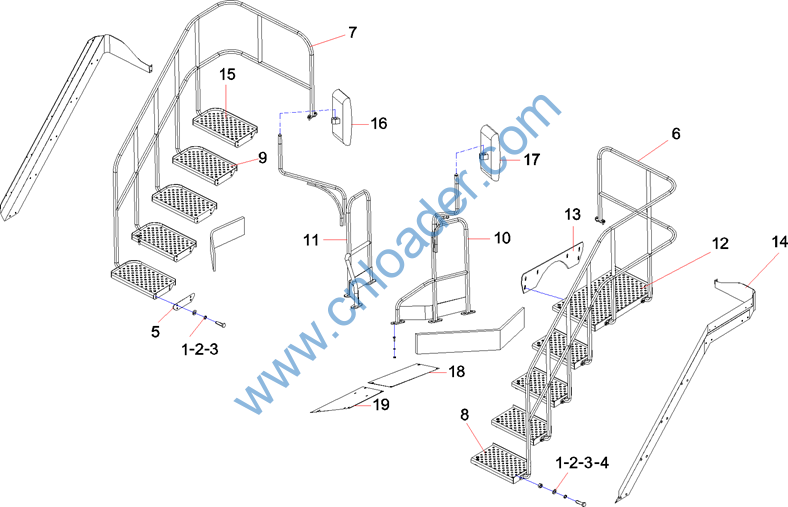

代码

名称

A210111000025

螺栓

A210401000001

垫圈

A210405000011

垫圈

A210307000017

螺母

10941204

调整垫

13307386

后扶手(左侧)

10939948

后扶手(右侧)

10940334

左踏板

10940336

右踏板

13585208

上扶手(左)

13585209

上扶手(右)

13306313

左踏板(二)

12647067

调整垫(2)

13440751

扶梯走台踢脚板总成

13568086

右踏板2

A229900002197

后视镜

A229900002196

后视镜

13713425

挡泥垫板

13713423

挡泥垫板2

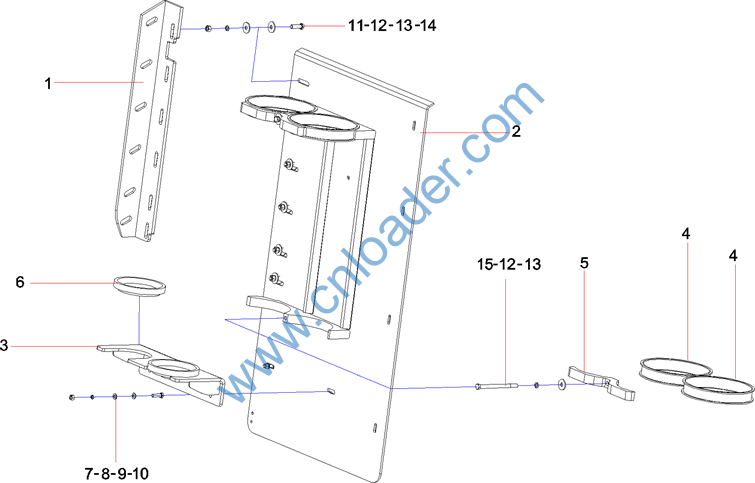

代码

名称

12974894

挡泥板组焊(左)

13144274

左灯架

A210111000023

螺栓

A210401000001

垫圈

A210404000003

垫圈

A210307000017

螺母

12904926

橡胶套

10477981

支板

A210111000091

螺栓

A210401000017

垫圈

A210404000005

垫圈 8GB96.1

A210307000012

螺母

A210210000017

螺钉M6×20GB818

A210404000009

垫圈 6GB96.1

A210401000016

垫圈

12462194

封边(左)

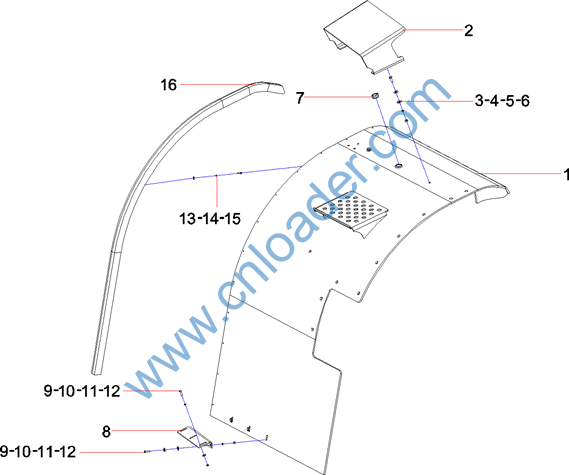

代码

名称

12862080

安装座

12862042

后挡泥板(左侧)焊接

12862067

挡板焊接

12859712

橡胶套

12859710

压板

A820606010001

A210111000025

螺栓

A210401000001

垫圈

A210405000011

垫圈

A210307000017

螺母

A210111000040

螺栓M12×40GB5783-00GB/T 5783

A210401000002

垫圈12GB93

A210404000004

垫圈

A210307000001

螺母M12GB6170-00GB/T 6170

A210110000179

螺栓M12×160GB5782
