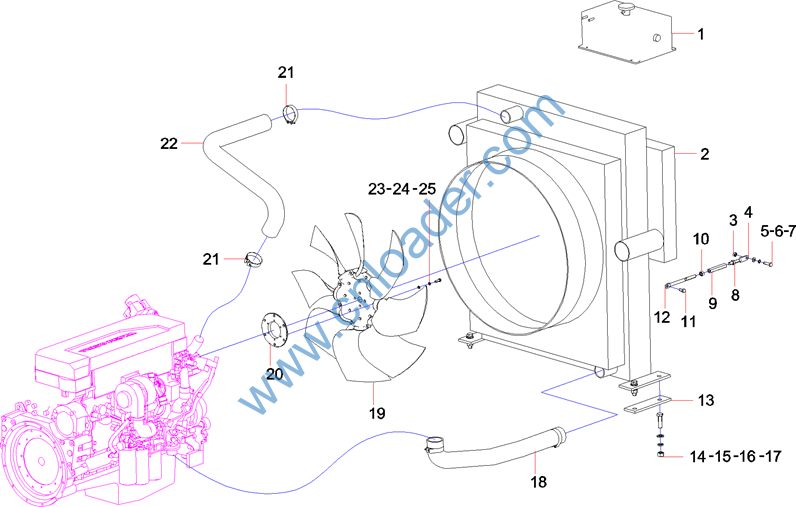

代码 |
名称 |
|
11597891 |
塑料膨胀水箱总成 |
|
60000075 |
散热器Z55Q/SY01502 |
|
A210307000017 |
螺母 |
|
10840468 |
支撑杆2 |
|
A210111000025 |
螺栓 |
|
A210401000001 |
垫圈 |
|
A210405000011 |
垫圈 |
|
A210308000007 |
螺母M12×1.5GB6171 |
|
A820202005885 |
调节杆 |
|
A820302010400 |
左旋螺母 |
|
A210111000011 |
螺栓 |
|
13816368 |
支撑杆(1) |
|
10348513 |
水箱减震垫 |
|
A210307000040 |
螺母 |
|
A210401000004 |
垫圈 |
|
A210405000003 |
垫圈 |
|
A210111000290 |
螺栓M16×65GB5783-00GB/T 5783 |
|
13572218 |
发动机进水管 |
|
B229900003113 |
风扇6×10/BC89/B |
|
12067121 |
风扇过渡盘 |
|
A229900003104 |
T型抱箍φ64-φ73 |
|
13572144 |
发动机出水管 |
|
代码 |
名称 |
|
A210405000007 |
垫圈 |
|
A210401000017 |
垫圈 |
|
A210111000089 |
螺栓M8×20GB/T 5783 |
|
代码 |
名称 |
|
14231546 |
下水管支架 |
|
14231502 |
U型螺栓 |
|
14231501 |
减震垫 |
|
14231499 |
支架 |
|
14231543 |
U型管夹 |
|
14231506 |
橡胶垫 |
|
14231505 |
弯板 |
|
60165346 |
管夹体SPAL5042-PP DPAL-AS |
|
A210111000023 |
螺栓 |
|
A210307000012 |
螺母 |
|
A210404000005 |
垫圈 8GB96.1 |
|
14231545 |
水管支撑 |
|
14231544 |
水管支撑 |
|

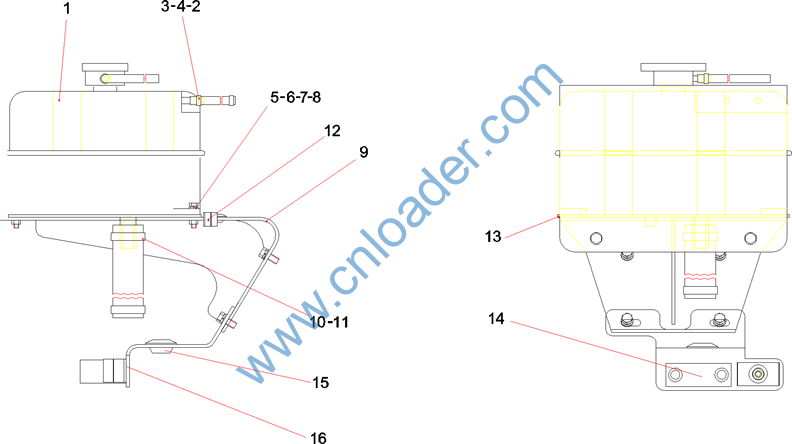

代码 |
名称 |
|
60198298 |
膨胀水箱LSJ076 9L |
|
A229900001347 |
软管环箍 |
|
11723660 |
通气2管 |
|
14327367 |
通气2管 |
|
A210111000081 |
螺栓 |
|
A210405000006 |
垫圈 |
|
A210401000016 |
垫圈 |
|
A210307000016 |
螺母 |
|
14231871 |
膨胀水箱支架 |
|
A229900002838 |
喉箍φ27-φ51JB8870 |
|
14232803 |
胶管 |
|
60028239 |
管夹体 |
|
13572948 |
橡胶垫 |
|
60165346 |
管夹体SPAL5042-PP DPAL-AS |
|
10942091 |
橡胶1圈 |
|
14327652 |
支架 |
|

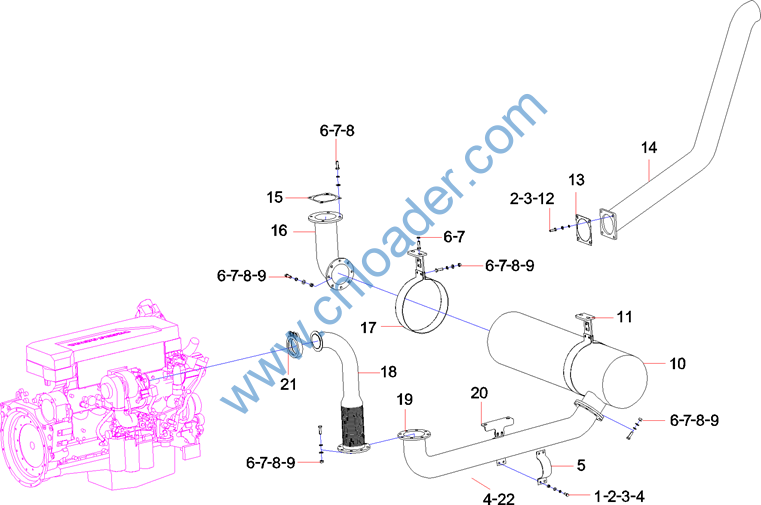

代码 |
名称 |
|
A210111000023 |
螺栓 |
|
A210401000001 |
垫圈 |
|
A210405000011 |
垫圈 |
|
14140340 |
导风板 |
|
A829900001456 |
排气管夹Ⅰ |
|
A210111000041 |
螺栓M12×45GB5783 |
|
A210401000002 |
垫圈12GB93 |
|
A210405000001 |
垫圈12GB97.1-02GB/T 97.1 |
|
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
|
60137876 |

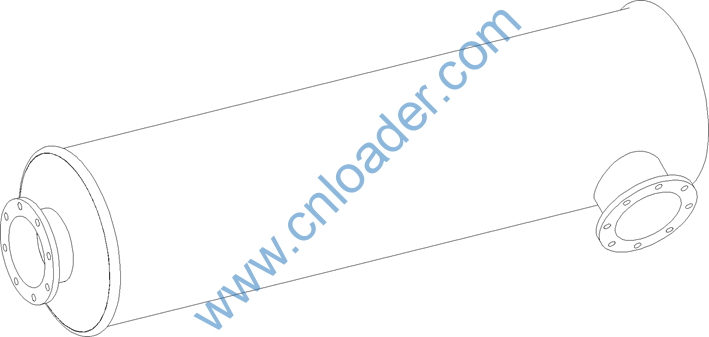

消声器 |
|
13572889 |
消声器支架 |
|
A210111000025 |
螺栓 |
|
A820603000236 |
尾管密封垫 |
|
13436257 |
排气尾管 |
|
A820603000141 |
密封垫Ⅱ |
|
13571664 |
排气管3 |
|
10186111 |
消声器固定夹 |
|
13571504 |
排气管1 |
|
13571562 |
排气管2 |
|
13572749 |
. 气管支架 |
|
60000076 |
V形抱箍φ113-φ121 |
|
14140335 |
导风板2 |
零
|

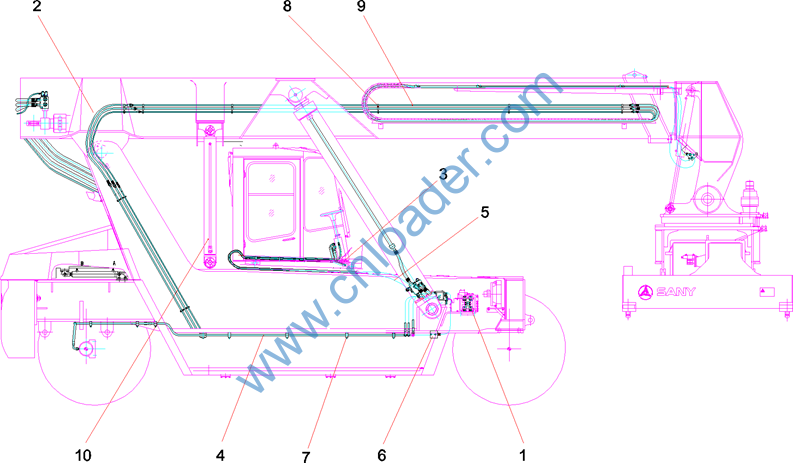

代码 |
名称 |
|
14155645 |
车架管路布置图 |
|
14155646 |
臂架布置图 |
|
10397319 |
散热制动系统 |
|
10450139 |
转向系统 |
|
10432886 |
移动布置图 |
|
14155647 |
控制系统 |
|
14155648 |
车架管夹体布置图 |
|
12591425 |
臂架管夹体布置图 |
|
14155643 |
液压原理图 |
|
14154565 |
节能系统 |
