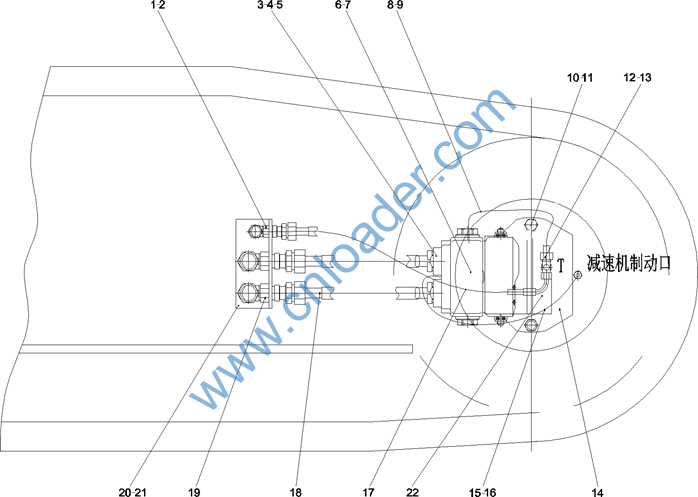

SCC750E crawler crane main body Q75E(E) SANY SDG





序号

代码

名称

1

21003012

管接头

2

A229900002499

端直通接头

3

B210780000693

对开法兰

4

B230101000647

O形圈

5

A210204000454

螺钉M14×45GB70.1 10.9级

6

60118698

平衡阀

7

A210204000037

螺钉M14×90GB70.1

8

B230103001233

胶管

9

A229900002537

端直通接头

10

A210111000289

螺栓M20×45GB5783 10.9级

11

A210405000008

垫圈

12

21003051

管接头

13

21002955

端直通组合接头

14

21032071

柱塞马达A2FE125/6.1WVZl10

15

21002868

管接头

16

B230103000808

胶管

17

B230103000949

胶管

18

60181599

胶管

19

21003018

直通隔板式接头

20

10221819

左支架板

21

A210204000337

螺钉M12×30GB70.1 10.9级

22

21002880

管接头

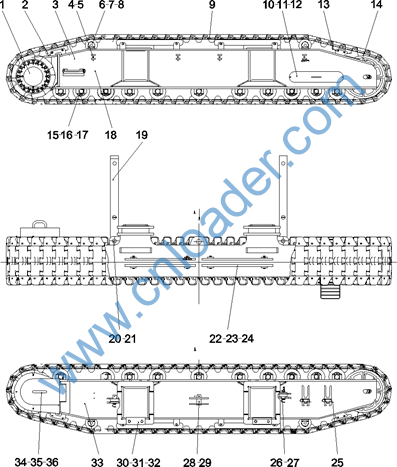

代码

名称

21005677

驱动装置

13346530

13467525

右履带架焊接件

10446800

21011761

别针销

12087421

上导轮

21001334

垫圈12GB97.1 300HV

A210111000204

螺栓

13110170

履带总成

13471602

盖板

A210111000011

螺栓

A210405000011

垫圈

13429966

13427743

张紧机构

21007095

支重轮

A210406000014

垫圈20GB97.1 300HV

A210110000233

螺栓 M20×110GB5782 10.9级

12886422

踏板总成

13110068

联接板

10088179

A210501000017

销10×71GB91

13069490










代码

名称

A210111000054

螺栓

21001338

垫圈16GB97.1 300HV

21012137

别针销

21012139

别针销

13106448

销轴

21015139

10138514

13471603

13471604

21011762

别针销

12708141

右履带架液压

A210401000002

垫圈

A210204000167

螺钉M12×25GB70.1 10.9级

13110177

封板组件








代码

名称

21003012

管接头

A229900002499

端直通接头

B210780000693

对开法兰

B230101000647

O形圈

A210204000454

螺钉M14×45GB70.1 10.9级

60118698

平衡阀

A210204000037

螺钉M14×90GB70.1

B230103001233

胶管

A229900002537

端直通接头

A210111000289

螺栓M20×45GB5783 10.9级

A210405000008

垫圈

21003051

管接头

21002955

端直通组合接头

21032071

柱塞马达A2FE125/6.1WVZl10

21002880

管接头

B230103000808

胶管

B230103000949

胶管

60181599

胶管

21003018

直通隔板式接头

10221818

右支架板

A210204000337

螺钉M12×30GB70.1 10.9级

21002868

管接头

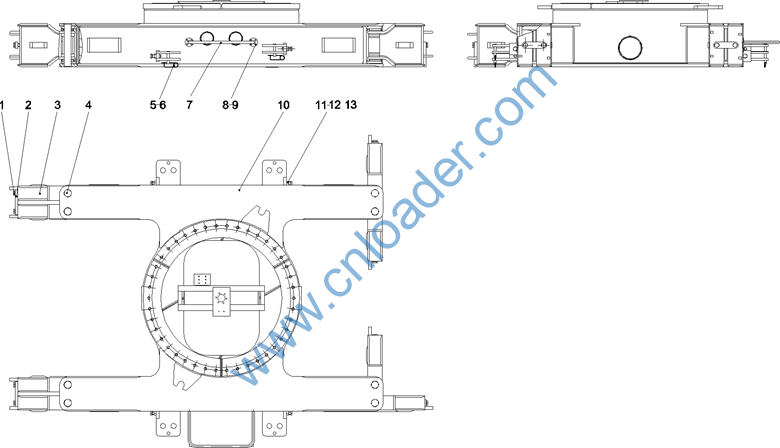

代码

名称

A210111000237

螺栓M30×80GB5783

13411778

13411762

加长梁焊接件

13411779

加长梁连接销

10136422

21012137

别针销

11118022

管组件

A210111000024

螺栓

A210401000001

垫圈

13475017

底座焊接体总成

A210307000008

螺母M27GB6170 10级

A210110000362

螺栓

13086200

底座液压










代码

名称

A210204000477

螺钉M10×110GB70.1 10.9级

A210307000017

螺母

A210401000001

垫圈

A210405000011

垫圈

21006100

托架

A210204000338

螺钉M12×40GB70.1 10.9级

A210110000352

螺栓 M20×180GB5782 10.9级

A210307000029

螺母

A210401000006

垫圈

A210406000014

垫圈20GB97.1 300HV

A210204000354

螺钉 M10×30GB70.1 10.9级

B230101002070

O形圈32.92×3.53AS568-219 氟橡胶

B210780000244

对开法兰

60211869

回转接头ZH0642A101-0000

A210204000206

螺钉M12×35GB70.1 10.9级

A210405000001

垫圈

60033259

胶管4SH25-DKOS-SFL90-3400Q/SY1102

B210780001241

直角组合接头

B230103000294

胶管Q/SY1102

B230103000638

胶管

B210780000413

管接头

B210780000798

管接头
