QY100 vehicle crane body SANY EDR






代码

名称

10030763

车架

10036803

走台板及支架

11386864

吊臂支架总成

10036947

发动机罩安装总成

10856563

活动支腿总成

10096878

水平油缸

10911269

前垂直油缸

10912263

后垂直油缸

A210204000093

螺钉GB70.1 10.9级

A210401000008

垫圈24GB93

10203955

盖板组件

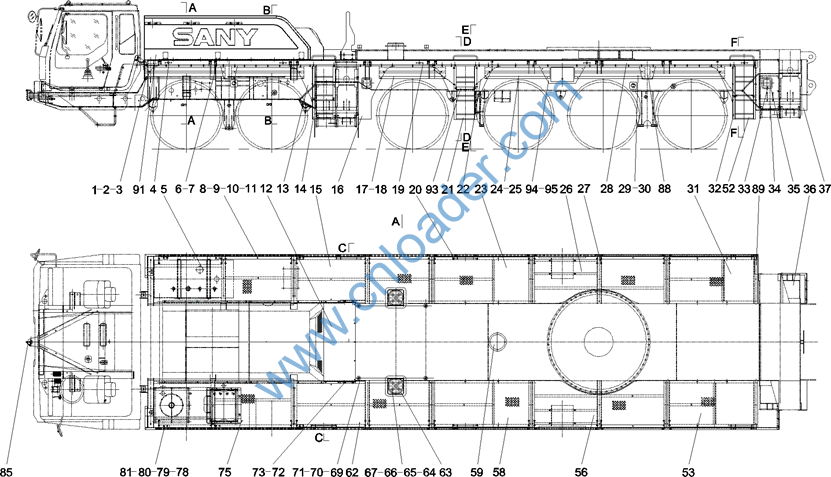

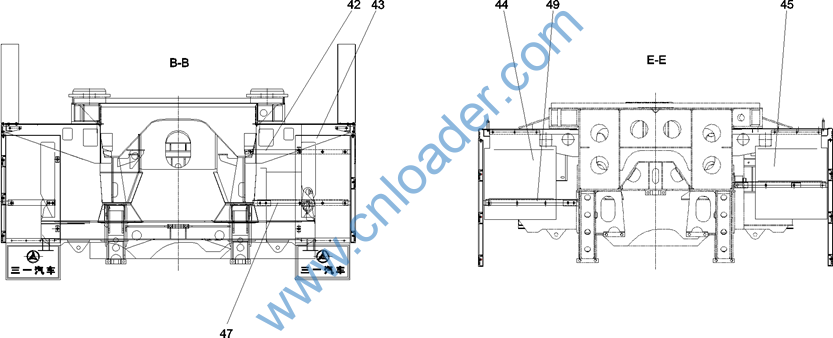

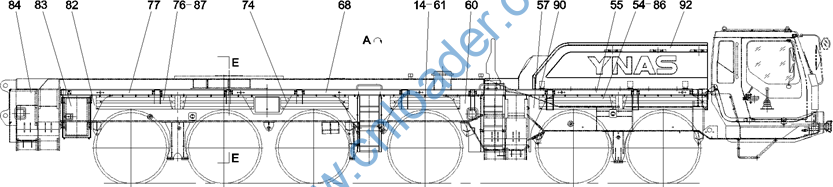

代码

名称

A210210000007

螺钉M8×20GB818

A210307000012

螺母M8GB6170

A210405000007

垫圈8GB97.1

10036525

前左铝合金

10036526

右一走台板

10474752

橡胶板一

10036528

前左橡胶压板

A210111000080

螺栓M6×20GB5783

A210307000012

螺母M8GB6170

A210405000006

垫圈6GB97.1

A210401000016

垫圈6GB93

10036264

罩后盖板

10036529

侧护板Ⅰ

10036277

前左脚梯

10036530

右二走台板

10780288

挡泥板Ⅰ总成

10036532

中左橡胶板

10036533

中左橡胶压板

10036534

中左铝合金

10036780

拉手

10036280

后脚梯

10036535

侧护板Ⅱ














10036536

右三走台板

10036537

后左橡胶板Ⅰ

10036538

后左橡胶压板Ⅰ

10036541

右四走台板

A210203000017

螺钉M6×16GB68

10036542

后左铝合金

10474761

橡胶板五

10036576

后左橡胶压板Ⅱ

10036551

右五走台板

10036288

前右脚梯

10735745

灯罩

10780848

侧护板Ⅲ总成

A210210000017

螺钉M6×20GB818

11229068

封板

11263682

左后灯罩组件

10036770

铝合金

10036557

左五走台板

10036562

左四走台板

10036566

左三走台板

10036568

盖板

10036571

左二走台板

11050882

配重定位块
















A210111000289

螺栓

A210405000008

垫圈20GB97.1

A210401000006

垫圈20GB93

A210307000005

螺母M20GB6170

10037026

配重支座

A210401000002

垫圈12GB93

A210111000040

螺栓M12×40GB5783

A210111000107

螺栓M20×40GB5783

10036794

撑板

10036573

左一走台板

A210111000018

螺栓M10×25GB5783

A210405000011

垫圈10GB97.1

A210401000001

垫圈10GB93

A210307000017

螺母M10GB6170

10036290

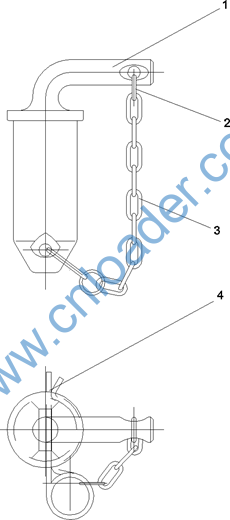

前拖钩销总成

10474842

橡胶连接板

10541157

左护栏

10581251

角钢

11130172

支腿调平控制箱

10696599

控制箱固定带

10214105

铝合金踏板











10036277

前左脚梯

10474759

橡胶板二

10036574

前右铝合金

10036564

挡泥板Ⅲ

10780952

侧护板Ⅳ总成

10036766

中右橡胶板

10036572

中右铝合金

10036765

后右橡胶板Ⅰ

10474762

橡胶板六

10036560

后右铝合金

10036772

侧护板Ⅴ

10041355

工具箱及安装总成

10474651

右后灯罩组件

10474767

橡胶压板二

10474769

橡胶压板六

10541162

右护栏

10795006

垫板













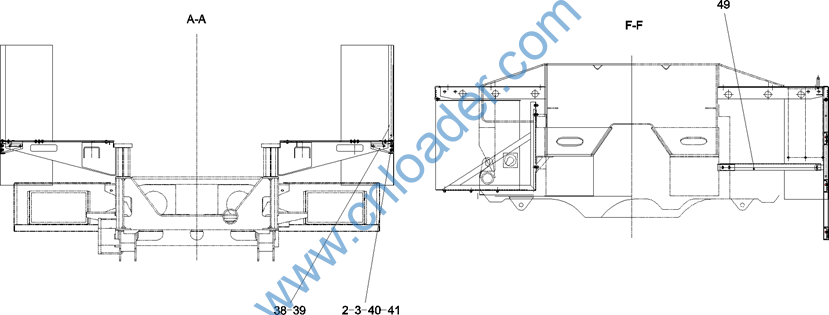

代码

名称

A210307000012

螺母M8GB6170

A210405000007

垫圈8GB97.1

10036544

铝合金连接板Ⅰ

10036585

铝合金连接板Ⅱ

A210111000089

螺栓M8×20GB5783

A210401000017

垫圈8GB93

10036554

挡泥板连接角钢二





















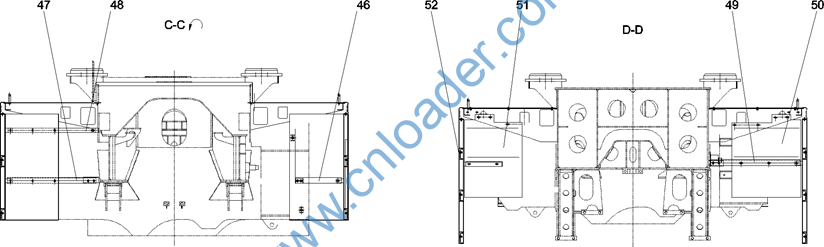

代码

名称

10036546

挡泥板连接板一

10036548

挡泥板Ⅱ

10036549

中右挡泥板Ⅱ

10036550

中左挡泥板Ⅱ

10036552

挡泥板连接角钢一

10036554

挡泥板连接角钢二

















代码

名称

10036625

后脚梯连接角钢

10036552

挡泥板连接角钢一

10036553

挡泥板连接板二

10036554

挡泥板连接角钢二

10036555

中右挡泥板Ⅰ

10036556

中左挡泥板Ⅰ

10036770

铝合金
