QY100 vehicle crane body SANY DBE






代码

名称

60098154

制动凸轮轴80653002

60098147

气室支架80654003

60098135

制动臂总成79700001

A229900003603

制动气室

60098133

桥壳总成81653300

60098136

制动臂总成79700006

60098146

气室支架80654002

60098153

制动凸轮轴80653001

60057054

制动凸轮轴支座

60057030

制动器总成

60098151

制动鼓72011029

60098145

轮辋螺栓75502047 M22×1.5×102

60057044

轮辋螺母M22X1.5

60098144

轮毂总成83747200

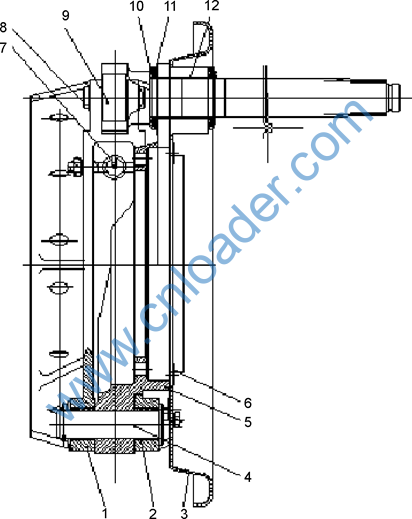

代码

名称

60098152

制动蹄与摩擦片总成84008003

60098137

衬套75501191

60098141

防护板84008001

60090814

销轴

60098155

制动支架84008002

A229900006756

堵塞

60090793

回位弹簧72003235

60098142

滚轮轴72004176

60098131

滚轮72003860

60098132

壳75501190

60098134

毡垫75501188

60098138

衬套75501192

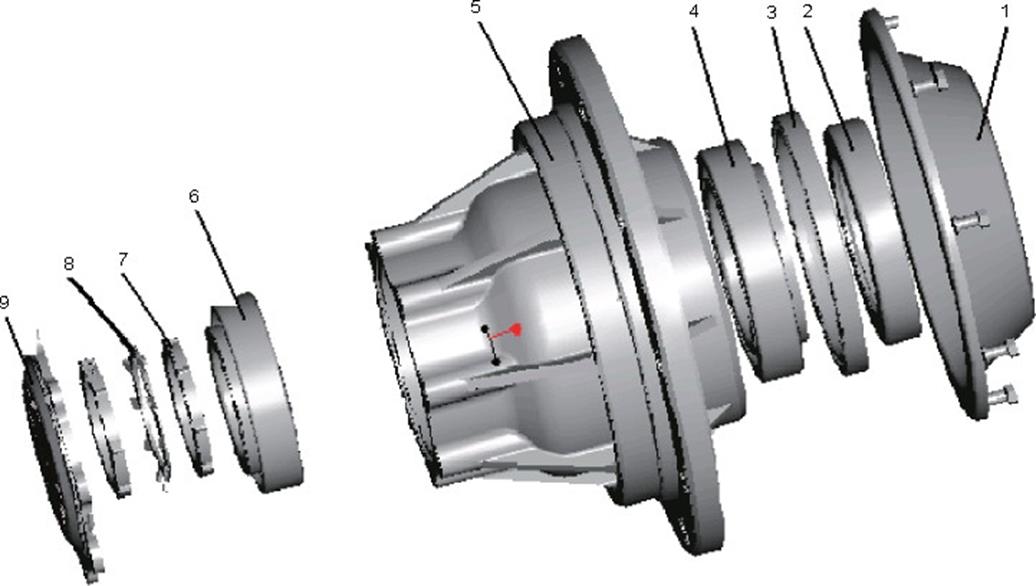

代码

名称

60098139

挡板78100212

60098150

油封座83747202

60098156

油封53100007

60102040

滚动轴承

60098143

轮毂83747201

A210622000012

滚动轴承32216GB297

60098149

锁紧螺母75501689

60098148

锁紧垫圈75501690

60098140

端盖83747203

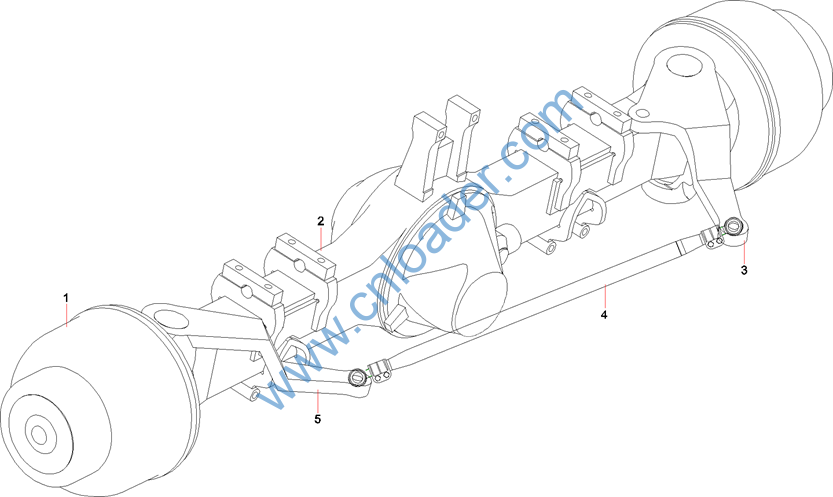

代码

名称

60098181

制动鼓81.3010.1

60098161

桥壳82.1865.AG

60098164

梯形臂82.0924.1

60126695

横拉杆LT81PL477.4

60098165

梯形臂82.0926.1

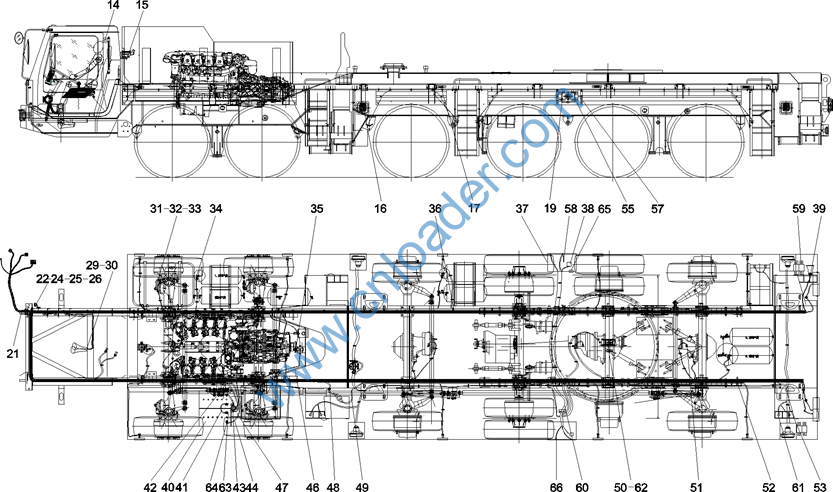

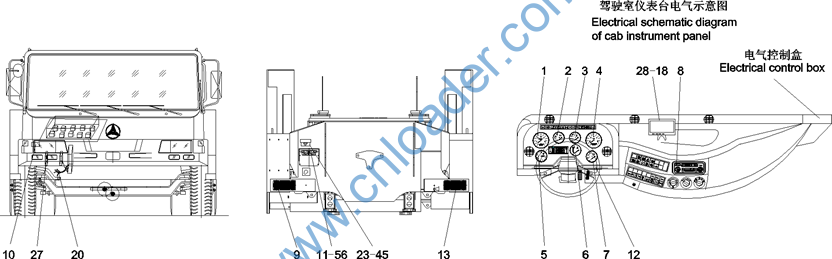

代码

名称

60006476

喇叭

A240600000162

水位传感器

A241100000312

工作灯

A241100000349

侧标志灯总成

B249900000809

控制器

10049030

底盘线束总成

A240500000075

电喇叭

A210111000089

螺栓M8×20GB5783

A210319000004

螺母M8GB889.1

A210405000007

垫圈8GB97.1

A240500000076

气喇叭总成

A820101331138

气喇叭支架

60006096

液位传感器

A210210000003

螺钉M5×12GB818

A210401000015

垫圈5GB93

A249900000918

低压报警器

A241200000524

刹车灯开关

10049032

右侧标灯线束总成

A210264000005

自攻螺钉

B240700000133

继电器

A249900000826

倒车蜂鸣器

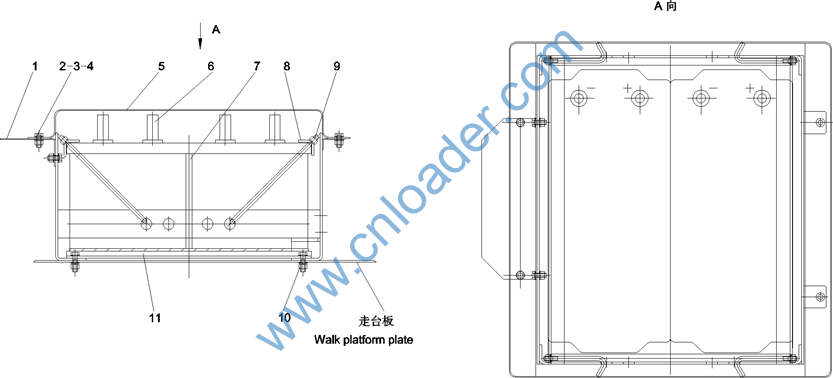

A810501105000

蓄电池安装
















代码

名称

60012792

电源线Q/SY015029

60012785

电源线

60012782

电源线

A249900001417

电源总开关控制盒

60012801

电源线Q/SY015029

A240700000358

直流接触器

A820606010864

过线圈

10049033

左侧标灯线束总成

B240600000274

倾角传感器

A249900000919

低压报警器

A210111000079

螺栓

A239900000066

尼龙扎带

A810202000031

三一支腿调平仪安装盒

B240200000068

旋钮开关XB2-BD21

A210307000016

螺母M6GB6170

A210405000006

垫圈6GB97.1

11167055

支腿控制线束总成

B241200000665

接近开关

B241200000925

接口插头

60013322

A型蓄电池正极接头总成A17.5

60013321

A型蓄电池负极接头总成A16

60047688

橡胶塞

















代码

名称

60004571

防水电缆固定头 黑色






















代码

名称

A250201000019

转速表

A250202000028

机油压力表

A250204000022

水温表

A250208000008

电子里程表

A250206000003

双针气压表

A250209000005

燃油表

A250202000029

电压表

60006478

收音机

A241100000347

左组合尾灯总成

A249900000841

水位水温报警器

B241100000009

牌照灯

A241100000290

后雾灯总成

A241100000348

右组合尾灯总成

60018252

显示屏

10230988

整车模块连接线束

60018251

摄像头

60018250

车载控制器

60018249

显示屏连接线

60018248

摄像头连接线

B241100000038

灯泡
