QY100 vehicle crane body WF





序 号

代码

名称

1

10034185

起重臂

2

10023672

转台总成

3

10048532

上车操纵室

4

10082355

上车液压系统

5

10134519

电气系统

6

10798885

上车动力系统

7

10230506

标牌布置图

8

10022515

100吨汽车起重机底盘

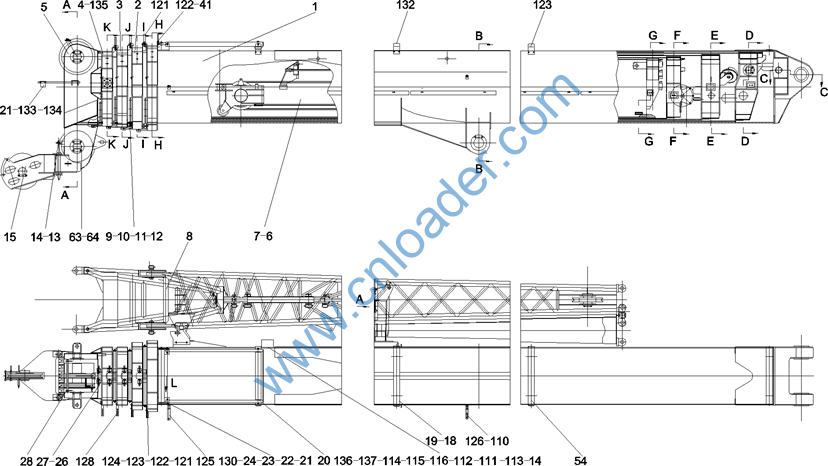

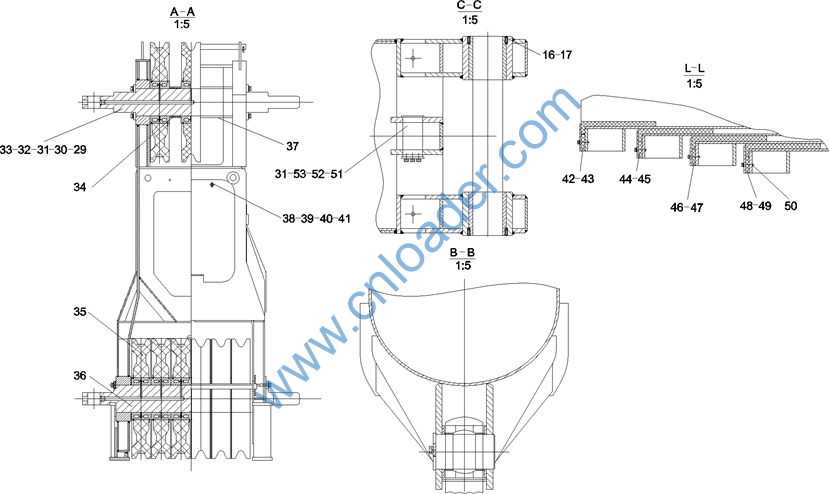

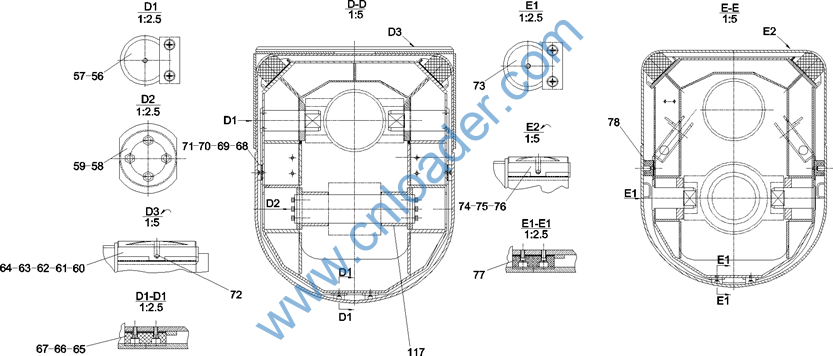

第2章起重臂












































序 号

代码

名称

1

10022485

一节臂结构

2

10022753

二节臂

3

10022628

三节臂结构

4

10022838

四节臂

5

10022334

五节臂

6

10023789

伸缩机构

7

10033724

伸缩臂油缸总成

8

10032335

副起重臂

9

10026268

撞块

10

10026269

调整垫片1

11

10026270

调整垫片2

12

A210204000233

螺钉GB70.1 10.9级

13

10026272

挡绳杆1

14

10037948

插销

15

10037961

臂尖滑轮

18

A210203000023

螺钉M8×10GB68

19

10026275

托架

20

10026360

压绳滚轮

21

10241483

拉线杆

22

A210307000001

螺母M12GB6170

23

A210401000002

垫圈12GB93

24

A210405000001

垫圈12GB97.1






















序 号

代码

名称

26

A210110000333

螺栓M22×80GB5783 10.9级

27

A210307000006

螺母M22GB6170

28

10026284

挡绳杆2

41

A210405000007

垫圈8GB97.1

54

10878685

挡绳架

63

A290000001564

黄油嘴保护帽

64

A210804000002

油杯

111

A210111000229

螺栓M16×45GB5783

112

A210307000040

螺母M16GB6170

113

A210405000003

垫圈16GB97.1

114

11149420

销轴

115

24000528

螺栓M8×16GB5783 达克锈

116

11083239

油缸连接板

121

10872707

挡绳板

122

10169998

前示廓灯安装支架

123

10022410

挡绳架

124

10268474

支架

125

A820101337020

工作灯支架

126

10468819

支架

128

10268365

支架

130

A210111000045

螺栓

132

A210401000004

垫圈16GB93

















序 号

代码

名称

133

11169048

风速仪撑管

134

10937664

安装板

135

A210111000301

螺栓

136

11083237

连接板

137

11150676

支架



































































序 号

代码

名称

16

10026274

铜套

17

A210227000006

螺钉M10×25GB73

29

10081478

轴组件

30

10026288

挡板

31

A210111000018

螺栓M10×25GB5783

32

A210401000001

垫圈10GB93

33

A210405000011

垫圈10GB97.1

34

10026294

挡圈

35

10026776

滑轮组件

36

10081494

轴组件

37

10026298

挡圈2

38

10026310

视孔盖

39

A210111000089

螺栓M8×20GB5783

40

A210401000017

垫圈8GB93

41

A210405000007

垫圈8GB97.1

42

10026325

压板(一)

43

10924391

垫板(一)

44

10026350

压板(二)

45

10924267

垫板(二)

46

10026375

压板(三)

47

10924513

垫板(三)

48

10026382

压板(四)





















序 号

代码

名称

49

10924533

垫板(四)

50

A210111000041

螺栓M12×45GB5783

51

10026404

销轴

52

10026409

定轴板

53

A210422000002

垫圈10GB7244












































































序 号

代码

名称

56

10026420

定轴板(二)

57

A210203000011

螺钉M10×20GB68

58

10026428

销轴(二)

59

10026433

定轴板(三)

60

10026444

后上滑块(一)

61

10026446

垫片(一)

62

10026447

垫片(二)

63

A290000001564

黄油嘴保护帽

64

A210804000002

油杯

65

10932394

底滑块(一)

66

10026455

垫片(三)

67

10026574

垫片(四)

68

10931509

侧滑块(一)

69

10026464

垫片(五)

70

10026573

垫片(六)

71

A210211000015

螺钉M8×20GB819.1

72

10026577

销轴

73

10026580

油缸半轴(二)

74

10026584

后上滑块(二)

75

10026585

垫片(七)

76

10026586

垫片(八)

77

10932279

底滑块(二)
