SRSC45H1 container reach stacker main body RS4501Y60196 FHY

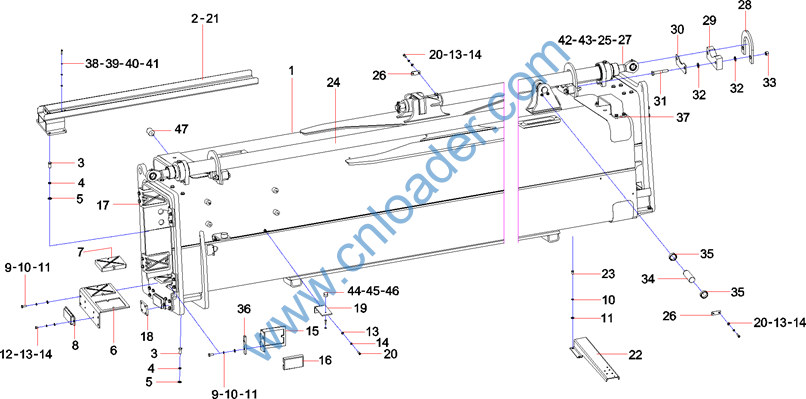

序号

代码

名称

数量

1

12606359

主梁组件

1

2

13024639

拖链槽组件

2

3

A210111000038

螺栓

20

4

A210401000002

垫圈

8

5

A210405000001

垫圈

20

6

13158407

滑块板

2

7

11486218

主梁滑块

4

8

10030816

缓冲垫组件

2

9

A210111000197

螺栓 M10×25GB5783 10.9

32

10

A210401000001

垫圈

36

11

A210405000011

垫圈

36

12

A210111000240

螺栓

4

13

A210401000017

垫圈

12

14

A210405000007

垫圈

14

15

13158396

滑块板

8

16

12058087

Slide block SDJ450.2-4A

8

17

13914098

上滑块组件

2

18

13024645

垫板2

4

19

10833167

电控柜支撑

2

20

A210204000162

螺钉 M8×25GB70.1

6

21

60262866

伸缩拖链SR445MI061-075×32节brevetti

2

22

A820101331392

液压管支架

1






















序号

代码

名称

数量

23

A210111000125

螺栓M10×16GB5783

4

24

10207101

伸缩油缸

2

25

13563089

垫片

8

26

11478611

卡板

1

27

13563088

压板

2

28

12588765

上限位板

2

29

12588756

橡胶垫

2

30

12588758

垫板

2

31

A210111000447

螺栓M16×100GB5782 10.9级

4

32

A210405000003

垫圈

8

33

A210319000012

螺母M16GB889.1

4

34

A820301015793

横移销轴

1

35

11484122

挡圈

2

36

13024646

垫板1

8

37

13108339

防护板

1

38

A210204000132

螺钉 M6×25GB70.1

12

39

A210401000016

垫圈

12

40

A210405000006

垫圈

12

41

A210319000003

螺母M6GB889.1

4

42

A210356000006

螺母M36×3GB9457

2

43

13563084

缓冲垫

4

44

A210319000004

螺母

2






















序号

代码

名称

数量

45

A210110000340

螺栓M8×70GB5782

2

46

12196286

缓冲螺柱2

2

47

12187870

缓冲螺柱

4

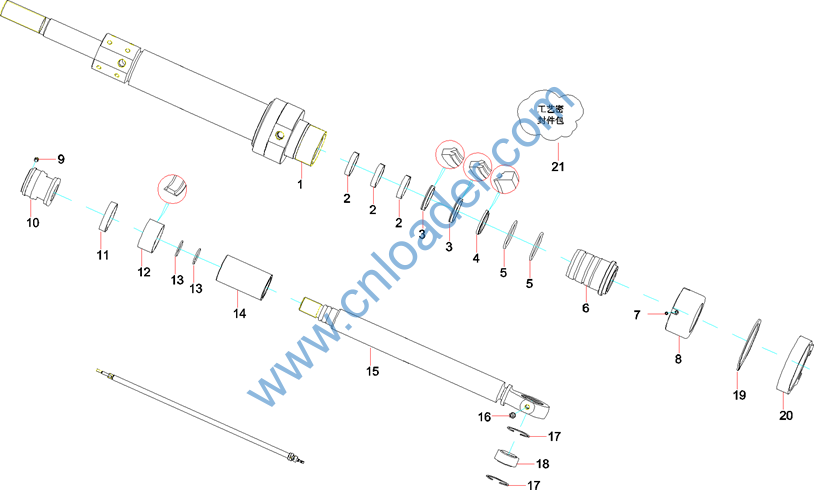

序号

代码

名称

数量

1

10207100

缸筒总成ZXSDJ90.2.5.1

1

2

A880803040036

UP导向环

3

3

B230101000219

活塞杆密封

2

4

B230101000065

防尘圈A14030P5008

1

5

A210609000162

O形圈

2

6

12002149

导向套DT063045WB-1

1

7

A880801010065

螺钉M6×6GB79

1

8

12720571

压盖

1

9

A210208000001

螺钉

1

10

10206486

活塞

1

11

A880803040047

UP导向环00

1

12

A880806030022

MD密封圈63×.4

1

13

A210608000122

O形圈30

2

14

10206485

隔套

1

15

10207098

活塞杆组件

1

16

A210804000002

黄油嘴

1

17

A210416000039

挡圈

2

18

A221500000035

关节轴承

1

19

A210414000012

挡圈100GB894.1

1

20

10207092

油缸座

1

21

10209797

DJ094A工艺密封件包

1

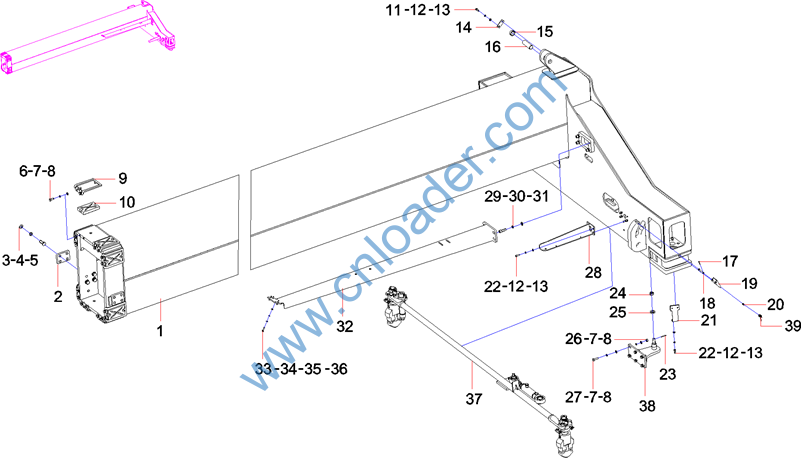

序号

代码

名称

数量

1

12604810

左伸缩梁组件

1

2

13191928

挡板

2

3

A210111000053

螺栓

8

4

A210401000004

垫圈

8

5

A210405000003

垫圈

8

6

A210111000197

螺栓 M10×25GB5783 10.9

16

7

A210401000001

垫圈

28

8

A210405000011

垫圈

28

9

A820101328209

滑块板(1)

8

10

12058087

Slide block SDJ450.2-4A

8

11

A210111000090

螺栓

2

12

A210401000017

垫圈

10

13

A210405000007

垫圈

10

14

11478611

卡板

1

15

11482652

挡圈2

2

16

11172032

转锁油缸销

1

17

A210491000014

销3.2×20GB91

2

18

10759532

销轴

2

19

10759366

挡板

2

20

A210804000001

黄油嘴

2

21

12608220

传感器支架

2

22

A210204000147

螺钉 M8×20GB70.1

8


















序号

代码

名称

数量

23

A210501000025

1

24

A210319000012

螺母M16GB889.1

1

25

12612646

挡圈2

1

26

A210307000017

螺母

6

27

A210111000025

螺栓

6

28

12783485

左支架组件

1

29

A210401000002

垫圈

4

30

A210405000001

垫圈

4

31

A210204000338

螺钉M12×40GB70.1 10.9级

4

32

11479449

拖线槽

1

33

A210401000016

垫圈

4

34

A210405000006

垫圈

4

35

A210319000003

螺母M6GB889.1

4

36

A210204000132

螺钉 M6×25GB70.1

4

37

13559316

转锁机构

1

38

13559331

旋锁油缸座组件

1

39

10762009

扭簧

4

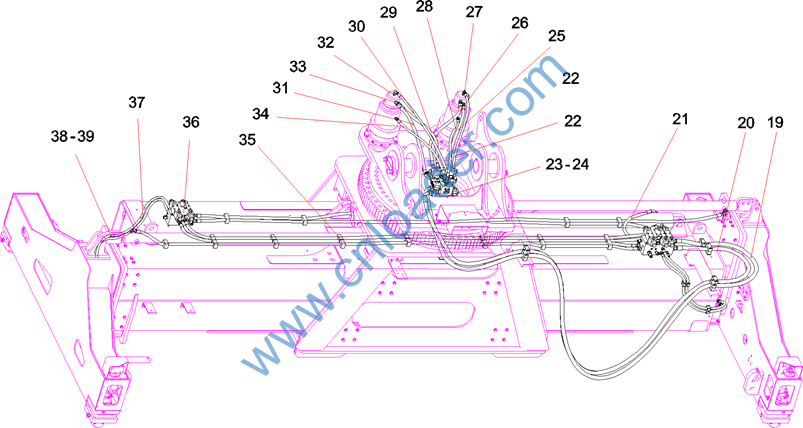

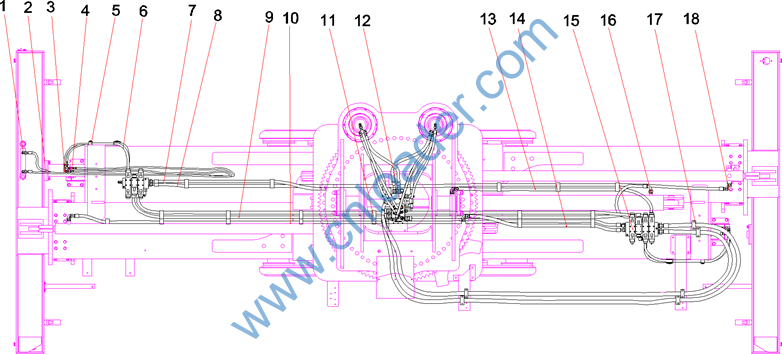

序号

代码

名称

数量

1

B210780000176

管接头

4

2

B230103005618

胶管2SN06-DKOL-5000Q/SY1102

4

3

B210780000418

管接头

4

4

B210780000195

管接头

4

5

60028239

管夹体

4

6

B230103006589

胶管2SN06-DKOL-1250Q/SY1102

4

7

B230103000337

胶管2SN12-DKOL-1400

1

8

B230103004301

胶管Q/SY1102

1

9

B230103007175

胶管Q/SY1102

2

10

B230103004301

胶管Q/SY1102

1

11

60014674

管夹体

14

12

12920933

回转阀组B

1

13

B230103004461

胶管

1

14

B230103003782

胶管

1

15

12618980

伸缩侧移阀组

1

16

B210780000042

管接头

6

17

60165339

夹体SP430-PP DP-AS

8

18

B210780000025

直角组合接头

6
