SRSC45H1 container reach stacker main body RS4501Y60196 HRJ



















第9章

臂架总成


















序号

代码

名称

数量

1

13114451

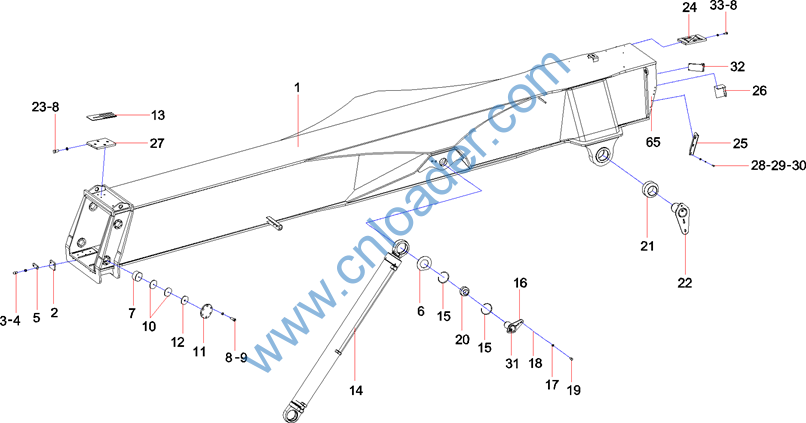

臂架基本段

1

2

13045436

滑块压板

4

3

A210111000040

螺栓

8

4

A210401000002

垫圈

28

5

13055370

垫板

4

6

11307173

尼龙垫板

4

7

A820499000044

侧滑块

6

8

A210401000004

垫圈

80

9

A210204000165

螺钉M16×40GB70.1

36

10

A820101312402

侧滑块垫片

12

11

12586921

侧滑块盖板

6

12

12823092

侧滑块调整垫

12

13

A820101312400

滑块调整垫片(2)

8

14

13178278

俯仰油缸

2

15

A210416000022

挡圈68GB893.1

4

16

10201907

俯仰油缸轴总成

4

17

A210491000122

垫圈24GB1230

10

18

A210401000008

垫圈24GB93

10

19

A210110000122

螺栓M24×65GB5783

16

20

10859971

滑动轴承

8

21

10859963

滑动轴承

2

22

10201926

后轴总成

2


















序号

代码

名称

数量

23

A210111000112

螺栓

16

24

12055819

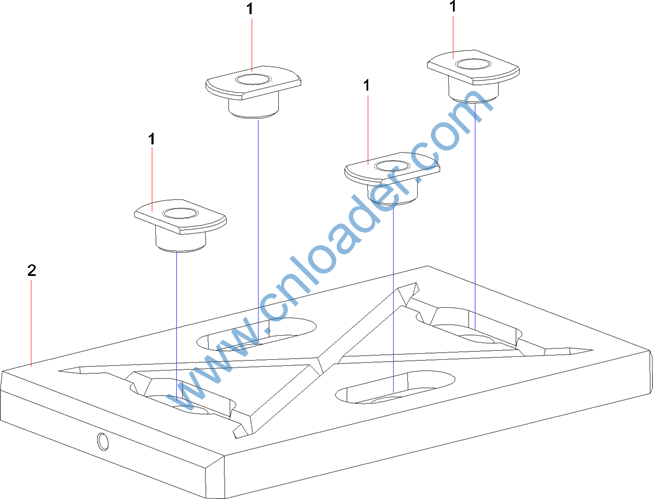

下滑块组件RSC45.10.15B

4

25

10089451

支撑架

1

26

13118471

防雨罩

1

27

A810303990183

上滑块组件

4

28

A210111000011

螺栓

6

29

A210405000011

垫圈

6

30

A210401000001

垫圈

6

31

A210804000002

黄油嘴

18

32

13818139

拉线支架

1

33

A210111000229

螺栓

16

65

12586919

拉线盒支架

1


















序号

代码

名称

数量

34

10202942

阻尼油缸

2

35

11447998

联结轴

1

36

A210204000158

螺钉M16×30GB70.1

12

37

11804806

橡胶护套

2

38

A210111000234

螺栓

7

39

13246350

伸缩油缸滑动支架

1

40

13147817

伸缩油缸总成

1

41

A820301020692

伸缩油缸轴

1

42

A820102010496

伸缩油缸调整垫片

4

43

A810312100021

伸缩油缸连接架

1

44

A820101312408

轴端挡板

2

45

A210111000039

螺栓

20

46

A820101312407

轴端挡板

2

47

A210111000107

螺栓M20×40GB5783

4

48

A820301020670

连接轴

2

49

11865288

伸缩油缸轴(2)RSC45 .10-39

1

50

11447999

联结轴压板RSC45 .10-38

2

51

11446526

伸缩油缸前支座

1

52

13245284

削边销

2

53

A210111000090

螺栓

20

54

A210401000017

垫圈

20

55

A210307000012

螺母

16


















序号

代码

名称

数量

56

A820101312460

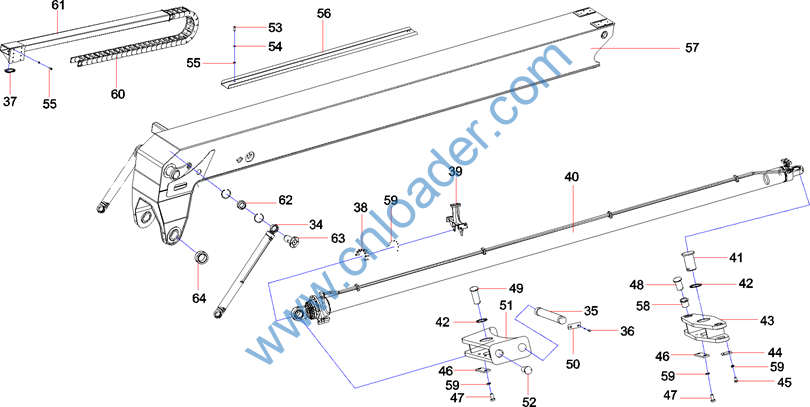

拖链槽

1

57

13045931

伸缩臂

1

58

11044952

偏心套

2

59

A210401000006

垫圈

11

60

B229900003376

拖链 带接头4000.15.2.1

1

61

13045939

软管槽托架

1

62

A210612000006

关节轴承-2RSGB9163

2

63

A810312110031

销轴

2

64

10859964

滑动轴承

2
















序号

代码

名称

数量

1

A210416000050

挡圈210(GB893.1)

4

2

A221500000265

关节轴承

2

3

A210804000002

黄油嘴

4

4

A210307000001

螺母

4

5

10198715

防护垫Ⅰ

1

6

10198714

防护板Ⅰ

1

7

A210111000042

螺栓M12×50GB5783

4

8

A210204000202

螺钉M10×16GB70.1

4

9

10198716

防护板Ⅱ

1

10

10198717

防护垫Ⅱ

1

11

10201638

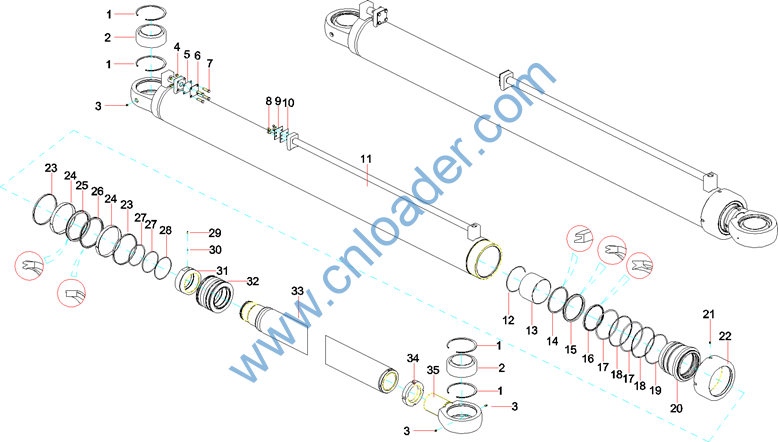

缸筒组件

1

12

12265862

挡圈一

1

13

60208499

无油轴承

1

14

60198061

缓冲圈

1

15

60247456

B3密封圈1

1

16

60208089

DA24防尘圈180×

1

17

A210609000028

O形圈 212×7GB3452.1

2

18

10204974

挡圈

2

19

A210609000112

O形圈212×5.3GB3452.1

1

20

12956405

导向套

1

21

A880801010085

螺钉M10×12GB79

1

22

10204971

螺母

1
















序号

代码

名称

数量

23

B230101001559

RGR防污圈230

2

24

B230101001639

导向环

2

25

60249669

B7密封圈230

1

26

B230101000021

OK型密封圈

1

27

A210609000124

O形圈150×5.3GB3452.1

2

28

A210609000359

O形圈

1

29

A210206000004

螺钉M8×16GB77

1

30

A210661000016

钢球φ5GB308

1

31

13178277

锁紧螺母

1

32

13178276

活塞

1

33

13178280

活塞杆总成

1

34

10204970

螺母

1

35

10201646

耳环

1
