SRSC1009-6E container reach stacker crane main body SWH

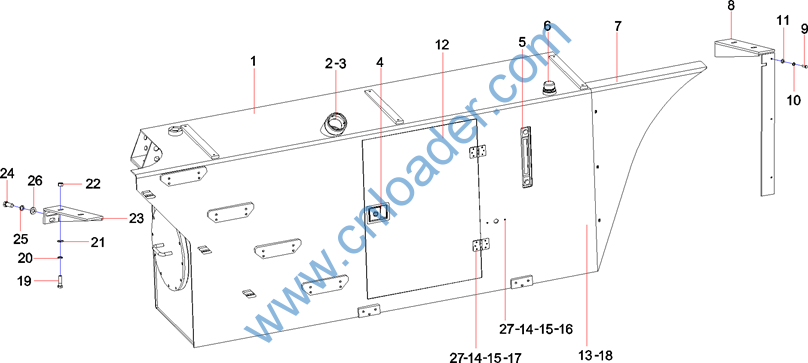

第14章

燃油箱总成




















序号

代码

名称

数量

1

12018048

燃油箱体

1

2

60022607

滤网

1

3

60333717

油箱盖JKE00049

1

4

A222200000042

机罩锁

1

5

A250100000041

液位液温计

1

6

A222100000265

空气滤清器

1

7

12018033

右前盖

1

8

10187941

油箱后支架

1

9

A210111000089

螺栓

3

10

A210401000017

垫圈

8

11

A210404000005

垫圈 8GB96.1

3

12

12018034

电瓶箱门

1

13

B210780000090

堵头

1

14

A210401000016

垫圈

14

15

A210405000006

垫圈

14

16

A210307000016

螺母

2

17

A210891000015

铰链(中门)

2

18

B210334000010

螺母

1

19

A210111000040

螺栓

8

20

A210401000002

垫圈

8

21

A210404000004

垫圈

8

22

A210307000001

螺母

8




















序号

代码

名称

数量

23

10187917

油箱前支架

1

24

A210111000112

螺栓

6

25

A210401000004

垫圈

6

26

A210491000118

垫圈 16GB1230

6

27

A210111000080

螺栓

14

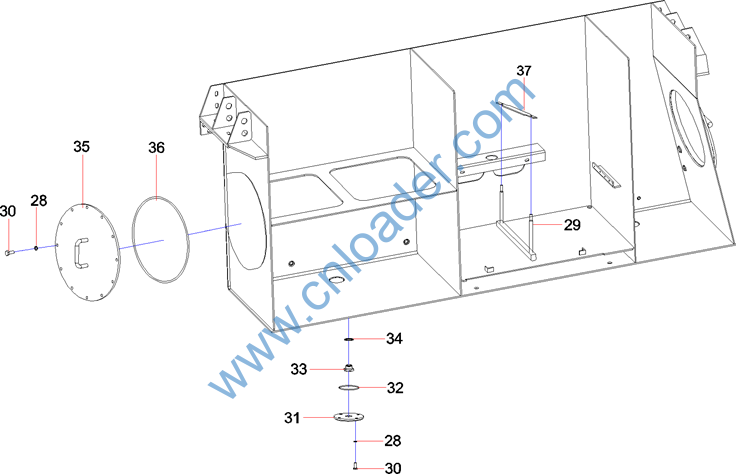

序号

代码

名称

数量

28

A210401000001

垫圈

32

29

A820301014173

电瓶压紧螺杆

2

30

A210111000018

螺栓

32

31

10774636

清洗油孔盖板

2

32

A210609000082

O形圈85×3.55GB3452.1

2

33

21051814

螺塞

2

34

A210434000015

垫圈

2

35

10121195

人孔盖板总成

2

36

A210609000295

O形圈

2

37

A820101313331

电瓶压板

1

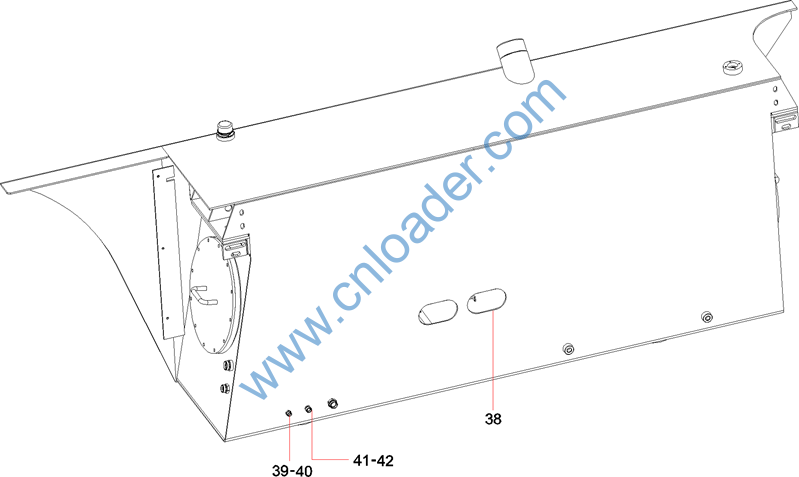

序号

代码

名称

数量

38

11804806

橡胶护套

2

39

B210780000088

堵头

1

40

B210334000011

螺母

1

41

B210780000089

堵头

1

42

B210334000012

螺母

1

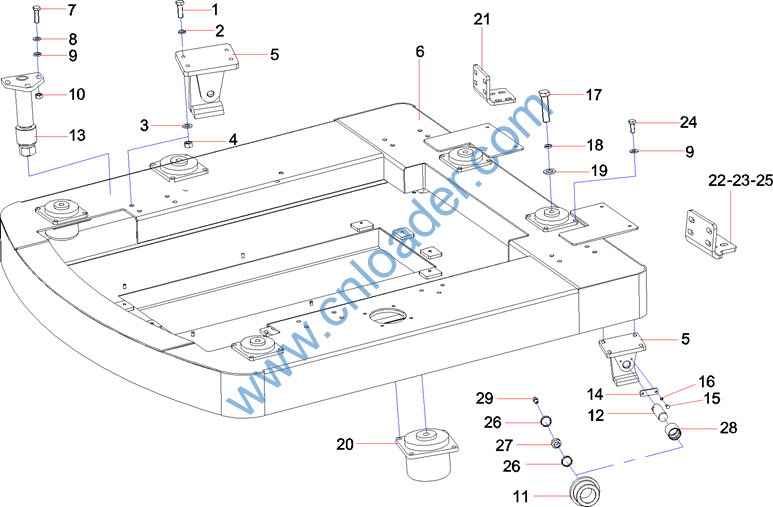

第15章

驾驶室移动机构














序号

代码

名称

数量

1

A210111000203

螺栓

24

2

A210401000002

垫圈

24

3

A210405000001

垫圈

24

4

A210307000031

螺母M12GB6170 10级

24

5

13424210

前轮安装座

4

6

12025070

托盘

1

7

A210111000018

螺栓

30

8

A210405000011

垫圈

36

9

A210401000001

垫圈

36

10

A210307000017

螺母

12

11

13294871

滚轮

4

12

13295507

轴(3)

4

13

12048591

导轮组件

2

14

A820101314487

轴端挡板

4

15

A210111000079

螺栓

8

16

A210401000016

垫圈

8

17

A210111000290

螺栓

6

18

A210405000003

垫圈

6

19

A210401000004

垫圈

6

20

60100351

减震器 刚度800

6

21

12588484

左连接板

1

22

12588483

右连接板

1
