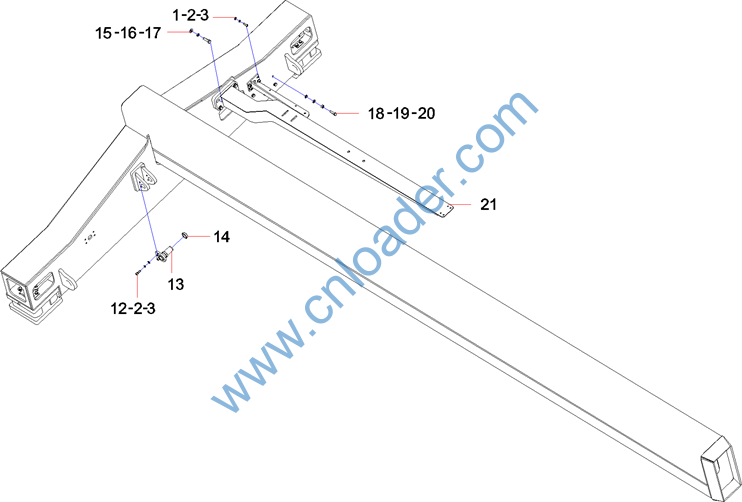

序号 |
代码 |
名称 |
数量 |
|
1 |
A210204000147 |
螺钉 M8×20GB70.1 |
8 |
|
2 |
A210401000017 |
垫圈 |
10 |
|
3 |
A210405000007 |
垫圈 |
10 |
|
12 |
A210204000162 |
螺钉 M8×25GB70.1 |
2 |
|
13 |
13146174 |
伸缩油缸销组件 |
1 |
|
14 |
13647330 |
挡圈2 |
2 |
|
15 |
A210401000002 |
垫圈 |
4 |
|
16 |
A210405000001 |
垫圈 |
4 |
|
17 |
A210111000040 |
螺栓 |
4 |
|
18 |
A210405000011 |
垫圈 |
12 |
|
19 |
A210307000017 |
螺母 |
6 |
|
20 |
A210111000025 |
螺栓 |
6 |
|
21 |
13647335 |
拖链槽 |
1 |
|

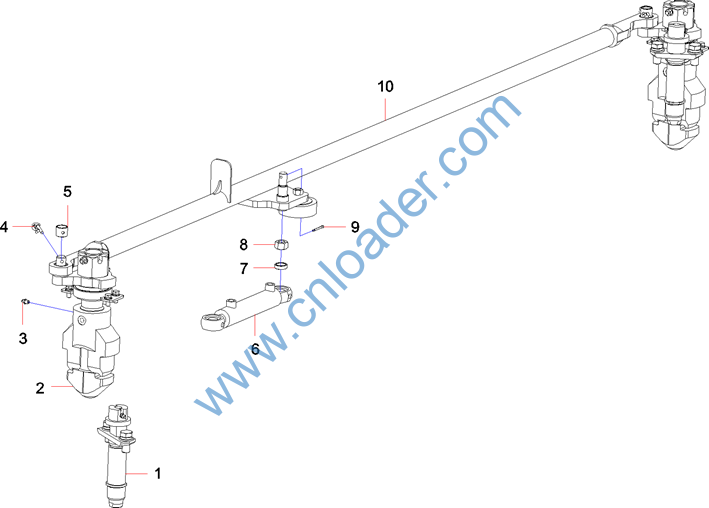

序号 |
代码 |
名称 |
数量 |
|
1 |
13394788 |
顶杆装置 |
2 |
|
2 |
13559292 |
旋锁装置 |
2 |
|
3 |
A210804000001 |
黄油嘴 |
2 |
|
4 |
13480956 |
β销 |
2 |
|
5 |
13658848 |
挡圈 |
2 |
|
6 |
12632237 |
转锁油缸 |
1 |
|
7 |
12612646 |
挡圈2 |
1 |
|
8 |
A210319000012 |
螺母M16GB889.1 |
1 |
|
9 |
A210501000025 |
销 |
1 |
|
10 |
13559315 |
推杆总成 |
1 |
|

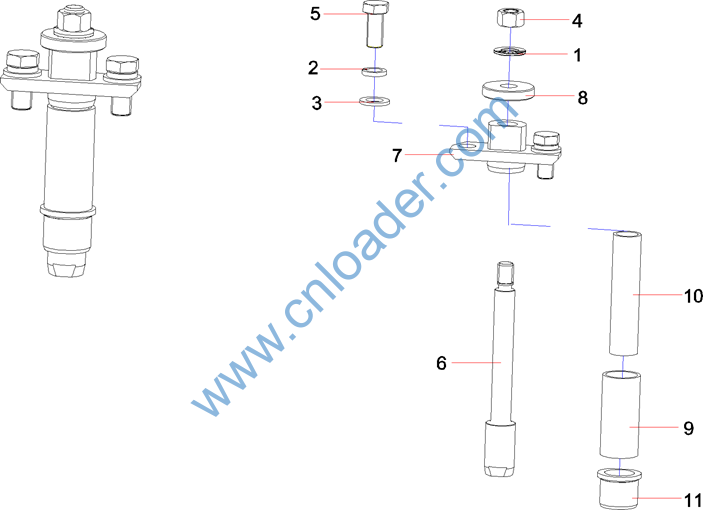

序号 |
代码 |
名称 |
数量 |
|
1 |
60013684 |
制锁垫圈16 107-01 |
1 |
|
2 |
A210401000004 |
垫圈 |
2 |
|
3 |
A210405000003 |
垫圈 |
2 |
|
4 |
13880937 |
顶杆螺母 |
1 |
|
5 |
A210111000100 |
螺栓 |
2 |
|
6 |
13858703 |
顶杆 |
1 |
|
7 |
13660100 |
顶杆座 |
1 |
|
8 |
13858711 |
限位锁 |
1 |
|
9 |
13141300 |
钢套 |
1 |
|
10 |
10262659 |
弹簧 |
1 |
|
11 |
11775629 |
下衬板 |
1 |
|

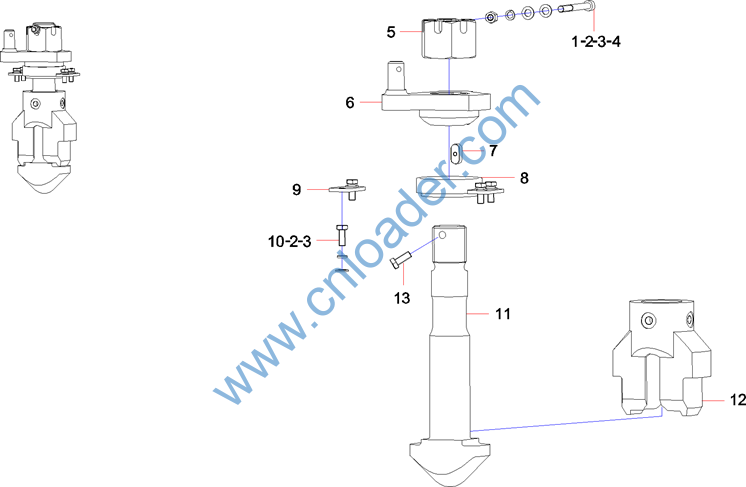

序号 |
代码 |
名称 |
数量 |
|
1 |
A210204000179 |
螺钉M8×80GB70.1 |
1 |
|
2 |
A210401000017 |
垫圈 |
5 |
|
3 |
A210405000007 |
垫圈 |
6 |
|
4 |
A210319000004 |
螺母 |
1 |
|
5 |
60277734 |
螺母M42( GB6178) 10级 |
1 |
|
6 |
13582641 |
转盘 |
1 |
|
7 |
13636104 |
键 |
1 |
|
8 |
13866909 |
球面支承 |
1 |
|
9 |
10042829 |
轴承挡板 |
2 |
|
10 |
A210111000089 |
螺栓 |
4 |
|
11 |
13559144 |
锁销 |
1 |
|
12 |
13141211 |
护套 |
1 |
|
13 |
B210399000003 |
螺塞 |
1 |
|

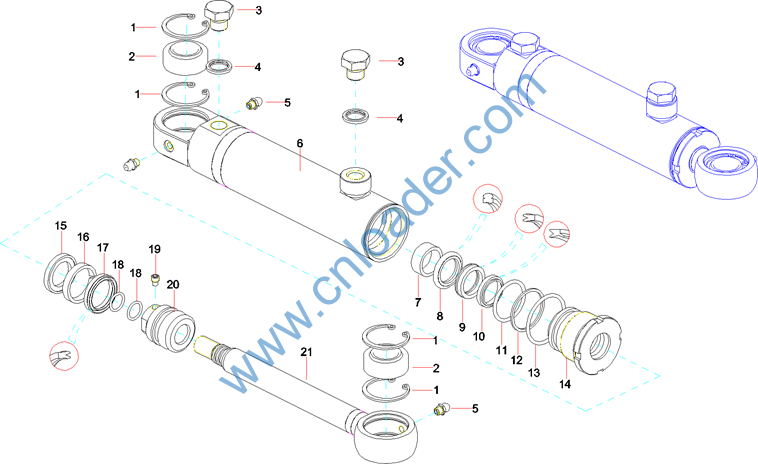

序号 |
代码 |
名称 |
数量 |
|
1 |
A210416000048 |
挡圈 |
4 |
|
2 |
A210612000019 |
关节轴承GE20ES-2RSGB9163 |
2 |
|
3 |
10041691 |
螺塞G1/4AZXLS-1 |
2 |
|
4 |
A210434000007 |
垫圈 14JB982 |
2 |
|
5 |
A210804000003 |
黄油嘴 |
3 |
|
6 |
12626008 |
缸筒总成1 |
1 |
|
7 |
B210435000002 |
F3导向带 |
1 |
|
8 |
B230101000988 |
OD密封圈 |
1 |
|
9 |
B230101000498 |
B3密封圈 |
1 |
|
10 |
B230101001050 |
AY防尘圈 |
1 |
|
11 |
A210608000122 |
O形圈30×2.65GB3452.1 |
1 |
|
12 |
12632236 |
挡圈 |
1 |
|
13 |
A210609000110 |
O形圈 |
1 |
|
14 |
12632233 |
导向套1 |
1 |
|
15 |
B230101000184 |
OK密封圈32×21×4.2 |
1 |
|
16 |
B230101000953 |
UP导向环27×32×5.6 KT200 |
1 |
|
17 |
B230101001011 |
B7密封圈32×24×5.7 |
1 |
|
18 |
A210609000097 |
O形圈12.5×1.8GB3452.1 |
2 |
|
19 |
A210208000013 |
螺钉 |
1 |
|
20 |
13308782 |
活塞2A |
1 |
|
21 |
12632239 |
活塞杆总成 |
1 |
|

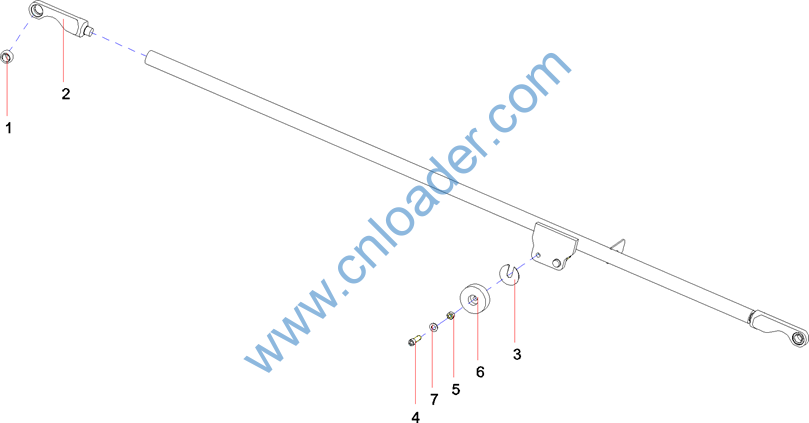

序号 |
代码 |
名称 |
数量 |
|
1 |
A210612000019 |
关节轴承2RSGB9163 |
2 |
|
2 |
13658825 |
推杆 |
1 |
|
3 |
12607684 |
调整垫片 |
1 |
|
4 |
A210204000023 |
螺钉 |
1 |
|
5 |
A210307000001 |
螺母 |
1 |
|
6 |
12607683 |
滑块 |
1 |
|
7 |
A210405000001 |
垫圈 |
1 |
|

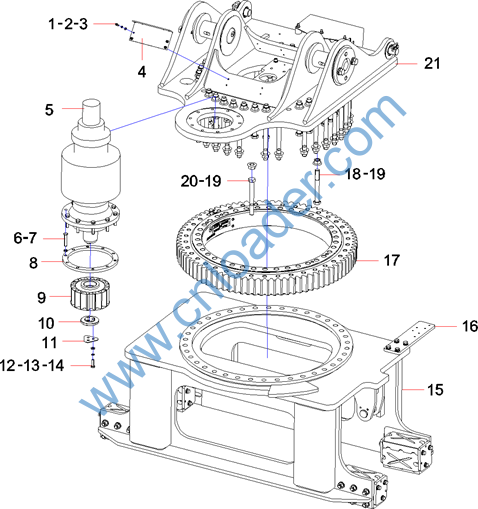

序号 |
代码 |
名称 |
数量 |
|
1 |
A210204000131 |
螺钉 M6×20GB70.1 |
8 |
|
2 |
A210401000016 |
垫圈 |
8 |
|
3 |
A210405000006 |
垫圈 |
8 |
|
4 |
10023667 |
固线座 |
1 |
|
5 |
60136999 |
减速机 |
1 |
|
6 |
A210111000103 |
螺栓M12×60GB5783 10.9级 |
10 |
|
7 |
A210401000002 |
垫圈 |
16 |
|
8 |
10265981 |
螺母圈 |
1 |
|
9 |
12068373 |
小齿轮 |
1 |
|
10 |
A820101328535 |
压板 |
1 |
|
11 |
12789392 |
压板 |
1 |
|
12 |
A210111000026 |
螺栓 |
3 |
|
13 |
A210401000001 |
垫圈 |
3 |
|
14 |
A210405000011 |
垫圈 |
3 |
|
15 |
13648719 |
下转台 |
1 |
|
16 |
13649246 |
管线支板 |
1 |
|
17 |
13819182 |
回转支承 |
1 |
|
18 |
A210110000436 |
螺栓M20×170(GB5782) 10.9级 |
30 |
|
19 |
A229900007631 |
螺母 10级 施必牢六角法兰面 |
64 |
|
20 |
A210110000352 |
螺栓 M20×180GB5782 10.9级 |
34 |
|
21 |
13787713 |
上转台总成 |
1 |
