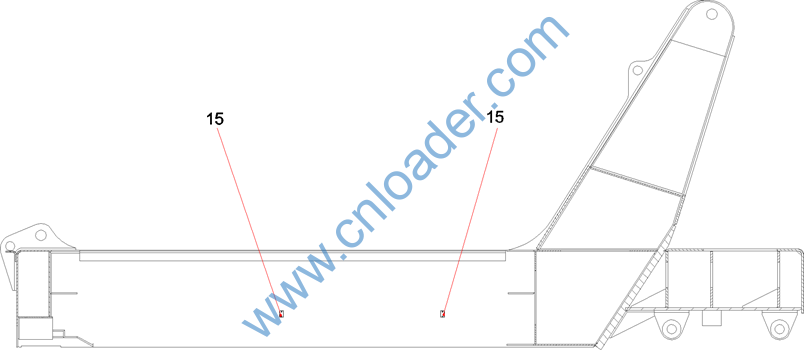

SRSC1009-6E container reach stacker crane main body ASR






















序号

代码

名称

数量

15

60165334

单联管夹TLPG16-218

5

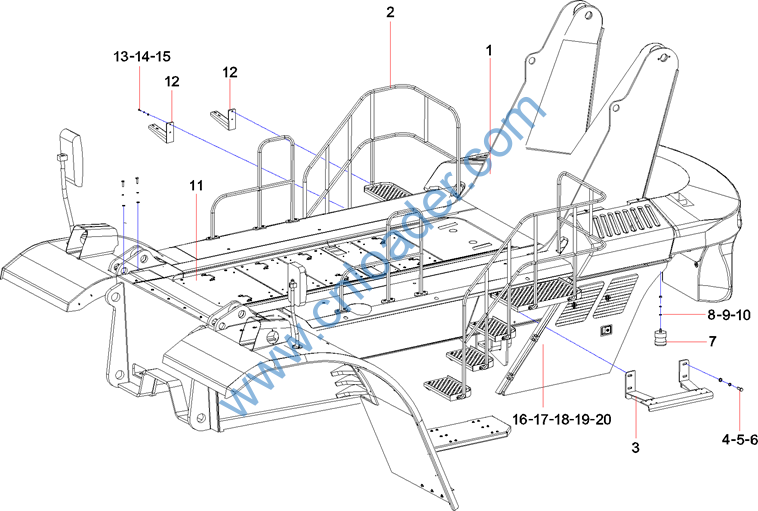

第4章

车架总成














序号

代码

名称

数量

1

12022181

车架体组焊

1

2

12022957

覆盖件总成

1

3

12838449

液力油散支架

1

4

A210111000112

螺栓

4

5

A210401000004

垫圈

4

6

A210404000008

垫圈

4

7

A222000000066

减震器

2

8

A210401000006

垫圈

2

9

A210405000008

垫圈

2

10

A210307000029

螺母

2

11

12046119

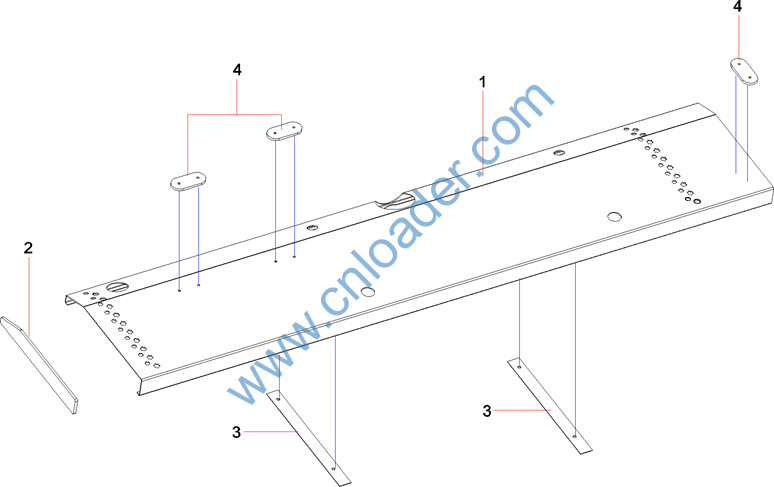

盖板总成

1

12

12828786

散热器支架焊接

2

13

A210111000042

螺栓

8

14

A210401000002

垫圈

8

15

A210405000001

垫圈

8

16

13181810

刹车油散支架

1

17

13181851

刹车油散支架2

1

18

A210405000011

垫圈

4

19

A210401000001

垫圈

4

20

A210111000023

螺栓

4

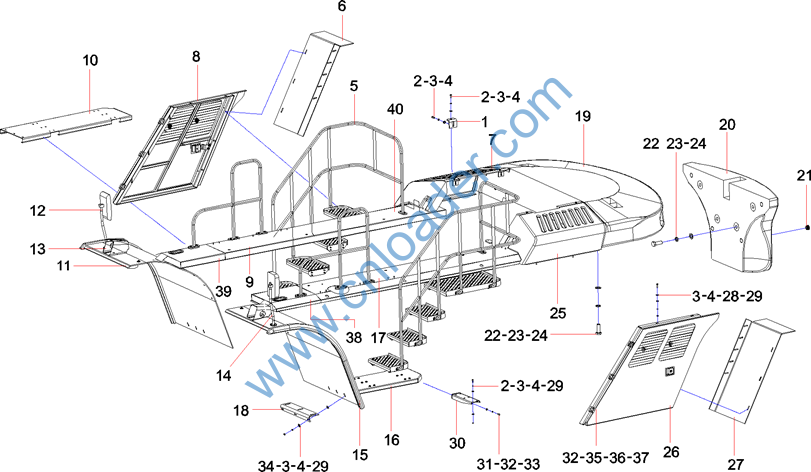

序号

代码

名称

数量

1

10545244

联结板

4

2

A210111000089

螺栓

57

3

A210404000005

垫圈 8GB96.1

99

4

A210401000017

垫圈

99

5

12031607

扶梯走台总成

1

6

12031574

后挡泥板(右)

1

7

12031572

右罩耳

1

8

12031577

右侧门总成

1

9

12031625

右平台

1

10

12031570

右下踏板

1

11

12738512

前挡泥板(右)

1

12

10182064

后视镜总成(右)

1

13

11297731

前灯架

2

14

10201511

后视镜总成(左)

1

15

12738514

前挡泥板(左)

1

16

12031571

左下踏板

1

17

12031627

左平台

1

18

12833631

支板

2

19

12031633

上配重

1

20

12050829

下配重

1

21

10480997

安装套

8

22

A210110000463

螺栓M36×140GB5782 10.9级

8


















序号

代码

名称

数量

23

A210401000012

垫圈36GB93

8

24

A210405000024

垫圈36GB97.1

8

25

12031573

左罩耳

1

26

12031596

左侧门总成

1

27

12031575

后挡泥板(左)

1

28

A210111000093

螺栓M8×40GB5783

4

29

A210307000012

螺母

66

30

10465351

踏板支架

4

31

A210111000018

螺栓

12

32

A210401000001

垫圈

18

33

A210405000011

垫圈

12

34

A210111000091

螺栓

36

35

A210111000025

螺栓

6

36

A210404000003

垫圈

6

37

A210307000017

螺母

6

38

12833636

左平台(二)

1

39

12833640

右平台(二)

1

40

12875738

盖板

1

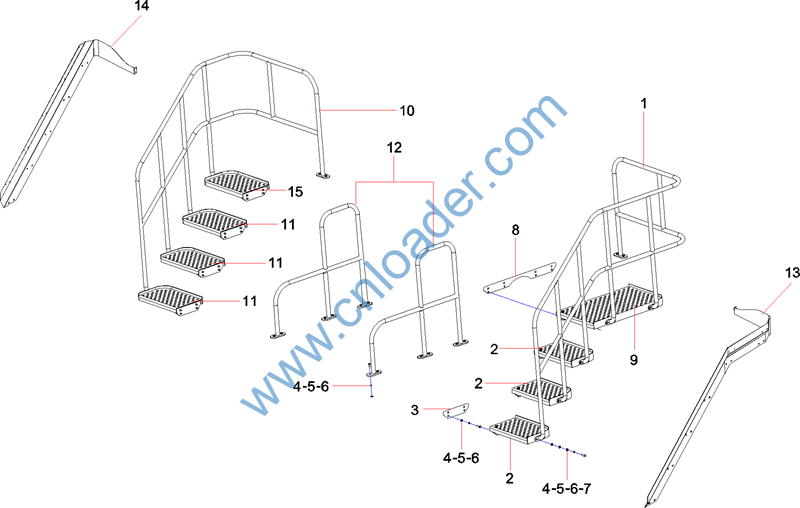

序号

代码

名称

数量

1

12031610

后扶手(左侧)

1

2

10940334

左踏板

3

3

10941204

调整垫

9

4

A210111000025

螺栓

54

5

A210401000001

垫圈

54

6

A210405000011

垫圈

72

7

A210307000017

螺母

18

8

12031606

调整垫(二)

1

9

12031614

左踏板(二)

1

10

12031617

后扶手(右侧)

1

11

10940336

右踏板

3

12

12031620

前扶手

2

13

12739543

扶梯左挡板

1

14

12739548

扶梯右挡板

1

15

13568086

右踏板2

1

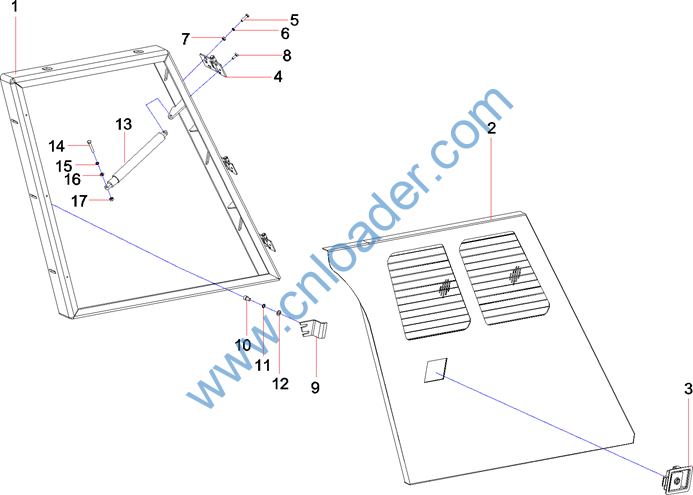

序号

代码

名称

数量

1

12031583

门架(右侧)

1

2

12031595

右门

1

3

A222200000042

机罩锁

1

4

10196926

铰链

3

5

A210111000080

螺栓

9

6

A210404000009

垫圈 6GB96.1

9

7

A210319000003

螺母M6GB889.1

9

8

A210211000008

螺钉M6×20GB819.1

9

9

13681373

右扣锁板

1

10

A210204000202

螺钉M10×16GB70.1

2

11

A210401000001

垫圈

2

12

A210405000011

垫圈

2

13

A229900009852

气弹簧

1

14

A210111000094

螺栓

2

15

A210401000017

垫圈

2

16

A210405000007

垫圈

4

17

A210307000012

螺母

4
