SRSC1009-6E container reach stacker crane main body QE















第2章

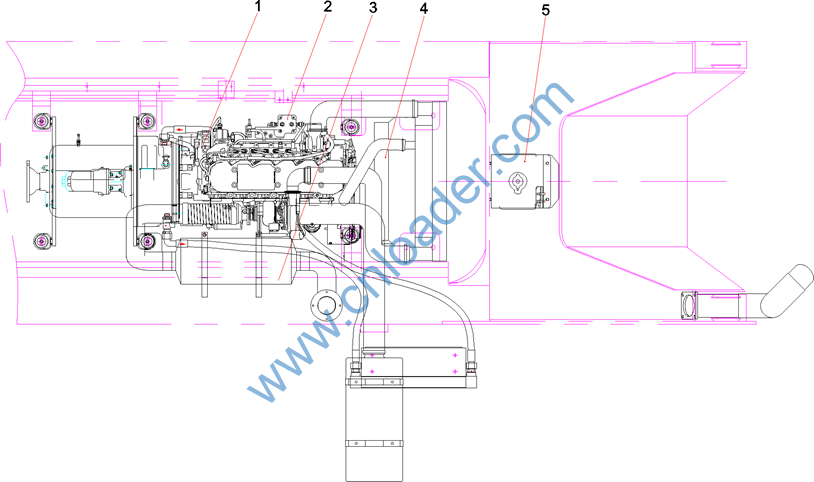

动力系统

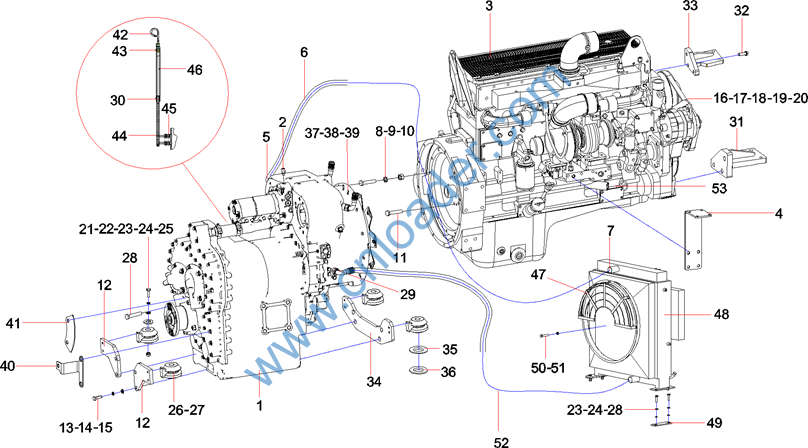

序号

代码

名称

数量

1

12020584

发动机及变速箱总成

1

2

10942881

燃油路总成

1

3

12020586

进排气系统

1

4

12020585

散热器及管道总成

1

5

11595635

塑料膨胀水箱总成SRSC45C.1.2

1




















序号

代码

名称

数量

1

B220803000011

变速器-639

1

2

10108688

压力传感器接头

1

3

60019245

发动机QSB6.7-C220 164kW 2300rpm EPA

1

4

10941573

机滤支板

1

5

B210780001171

端直通接头

1

6

21027072

胶管Q/SY1102

1

7

B210780000052

管接头

2

8

A210307000017

螺母

14

9

A210401000001

垫圈

22

10

10089401

双头螺柱

12

11

A210113000266

螺栓M10×1.25×50GB5785 10.9级

8

12

10017184

变速箱前撑板

2

13

A210199004062

螺栓

8

14

A210401000006

垫圈

8

15

A210405000008

垫圈

8

16

A210204000147

螺钉 M8×20GB70.1

10

17

A210401000017

垫圈

14

18

A210307000012

螺母

6

19

A210111000003

螺栓M10×120(GB5783)

4

20

A229900009478

风扇2.6/4×10/BC96

1

21

A210110000225

螺栓M12×140(GB5782) 10.9级

6

22

A210307000001

螺母

6




















序号

代码

名称

数量

23

A210401000002

垫圈

10

24

A210405000001

垫圈

16

25

10853932

大垫圈

6

26

A229900005421

减振垫

6

27

10854290

垫块

6

28

A210204000337

螺钉M12×30GB70.1 10.9级

16

29

10119920

温度传感器接头

1

30

A210855000003

喉箍

2

31

10942010

左支座

1

32

A210110000009

螺栓

6

33

10942013

右支座

1

34

10017190

变速箱后撑板

1

35

10038454

1号调整垫

2

36

10038455

2号调整垫

2

37

10794145

管接头

1

38

B210780000028

直角组合接头

1

39

10632275

加油盖

1

40

10878380

速度传感器支架

1

41

10878406

感应板

4

42

60030410

油标尺部件

1

43

60030407

油标尺座

1

44

10878194

油标尺座

1




















序号

代码

名称

数量

45

B210780001301

管接头

2

46

60030408

软管

1

47

11170812

过渡盘

1

48

60040043

散热器15096

1

49

11350544

橡胶垫板

2

50

A210111000027

螺栓

2

51

A210405000011

垫圈

2

52

B230103004517

胶管Q/SY1102

1

53

60329884

机油尺组件USY2016001

1

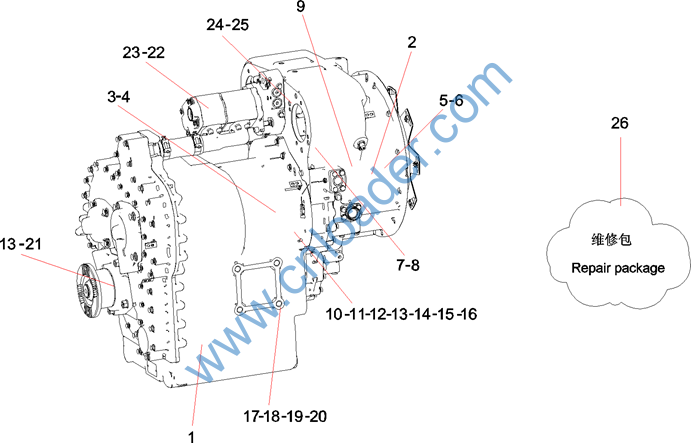

序号

代码

名称

数量

1

60168563

变速箱装配4263996 DANA

1

2

60135352

变扭起壳体总成 DANA

1

3

60135345

变速箱总成 DANA

1

4

60135335

箱体总成 DANA

1

5

60135334

涡轮杆总成 DANA

1

6

60135357

飞轮总成 DANA

1

7

60135333

驱动盘总成 DANA

1

8

60168561

驱动泵总成4505211 DANA

1

9

60135346

齿轮组总成 DANA

1

10

60135358

回转轴和高速轴总成 DANA

1

11

60135359

前轮驱动和2级轴总成 DANA

1

12

60168571

低速轴总成269995 DANA

1

13

60135360

输出轴总成 DANA

1

14

60135343

压力校准阀装配 DANA

1

15

60166684

补油泵和过滤器总成4213804DANA

1

16

60135338

电控阀装配 DANA

1

17

60135339

控制阀附属部件组件

1

18

60135341

控制阀盖装配 DANA

1

19

60135340

控制阀盖 DANA

1

20

60135366

保护盖总成 DANA

1

21

60168572

垫圈4213877 DANA

1

22

60135336

泵罩总成

1




















序号

代码

名称

数量

23

60135350

泵调整装置总成 DANA

1

24

60135361

泵连接轴套和止动环总成 DANA

1

25

60168568

压力识别阀充气泵和过滤器4505213 DANA

1

26

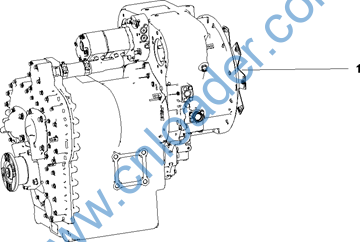

60036528

变速箱修理包

1
